# OSDP 및 Wiegand

Wiegand와 Open Supervised Device Protocol(OSDP)는 출입 통제 시스템에서 사용되는 기술로, 출입 방식(카드, FOB 등), 리더, 컨트롤러를 포함합니다.

## Wiegand란 무엇인가요?

Wiegand는 1970년대에 [John Wiegand](https://en.wikipedia.org/wiki/John_R._Wiegand) 가 발명한 기술로, 1980년대에 출입 통제 시스템의 핵심 요소가 되었습니다. 용어 *Wiegand* 는 실제로 여러 가지를 가리키는데(예를 들면 [Wiegand 효과](https://en.wikipedia.org/wiki/Wiegand_effect), [Wiegand 배선 표준](https://en.wikipedia.org/wiki/Wiegand_interface#Physical_layer)와 [Wiegand 프로토콜](https://en.wikipedia.org/wiki/Wiegand_interface#Protocol)) 이 글에서는 Wiegand 배선 표준에 초점을 맞춥니다. 이 표준은 출입 통제 리더가 도어 컨트롤러와 어떻게 통신하는지 설명합니다.

### 작동 방식

{% stepper %}
{% step %}
**Wiegand 형식의 출입 카드(예: 26비트, 37비트 등)를 호환되는 리더 가까이에 대면, 리더는 카드의 작은 집적 회로에 인코딩된 정보를 수신합니다. 이는 일반적으로 시설 코드와 카드 일련번호입니다. 카드의 이 데이터(1과 0의 연속)는 카드에 영구적으로 기록되며 변경할 수 없습니다.**
{% endstep %}

{% step %}
**그런 다음 리더는 1과 0의 연속을** [**Wiegand 인터페이스**](https://en.wikipedia.org/wiki/Wiegand_interface#Physical_layer) **표준에 따라 전기 펄스로 변환하는데, 이 표준은 공통 접지, DATA0(일명 Data Low), DATA1(일명 Data High)의 3개 와이어로 구성됩니다.**
{% endstep %}

{% step %}
**컨트롤러로 1과 0을 보내기 위해 리더는 각각의 DATA 와이어 전압을 빠르게 번갈아 떨어뜨립니다. DATA1에는 1을, DATA0에는 0을 보냅니다.**
{% endstep %}

{% step %}
**컨트롤러는 이러한 전압 변화를 감지하고 펌웨어에서 이를 1과 0으로 다시 해석합니다.**
{% endstep %}
{% endstepper %}

## OSDP란 무엇인가요?

[Security Industry Association(SIA)에 따르면](https://www.securityindustry.org/industry-standards/open-supervised-device-protocol/), "Open Supervised Device Protocol(OSDP)은 출입 통제 및 보안 제품 간의 상호 운용성을 개선하기 위해 \[SIA]가 개발한 출입 통제 통신 표준입니다." OSDP는 한동안 개발되어 왔지만, 2020년 7월에 [IEC 표준](https://www.iec.ch/dyn/www/f?p=103:38:4892262727330::::FSP_ORG_ID,FSP_APEX_PAGE,FSP_PROJECT_ID:1269,23,23397) 으로 발표되었습니다.

### 작동 방식

{% stepper %}
{% step %}
**본질적으로 기본적인 단방향 통신 장치인 Wiegand 리더와 달리, OSDP 리더는 컨트롤러와 통신할 수 있을 뿐만 아니라 컨트롤러로부터 통신을 수신할 수도 있는 "스마트" 장치입니다.**
{% endstep %}

{% step %}
**OSDP 리더는 카드 데이터를 컨트롤러로 전송하며, 컨트롤러는 OSDP 리더의 상태를 모니터링하고 리더 배선이 변조되었는지 감지하기 위해 리더와 통신할 수도 있습니다.**
{% endstep %}

{% step %}
**OSDP 버전 2는 AES 128비트 암호화를 사용하여 컨트롤러와 안전하게 통신할 수 있어, 공격자가 카드 데이터가 컨트롤러로 전송되는 동안 이를 "스니핑"할 가능성을 제거합니다.**
{% endstep %}
{% endstepper %}

{% hint style="warning" %}
현재 Verkada AC41은 OSDP를 사용할 때 Verkada 리더만 지원합니다.
{% endhint %}

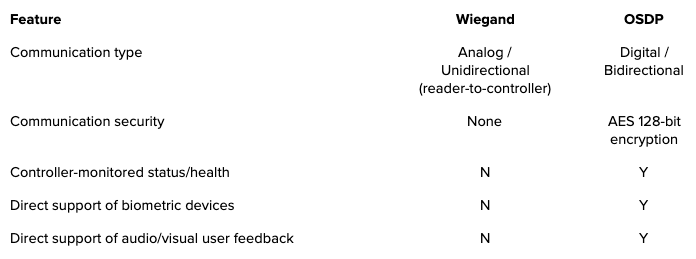

## 차이점은 무엇인가요?

![](https://3458411332-files.gitbook.io/~/files/v0/b/gitbook-x-prod.appspot.com/o/spaces%2FaaHs5RfKqv9Z49mi02cC%2Fuploads%2Fgit-blob-15e4237ff2066fe9f7c3f83c4b6361c5b97e0d0a%2F5a9d0cdcffdc55ee47d54900591a3bf5753fc951.png?alt=media)

## Wiegand 및 OSDP에 대한 Verkada 지원

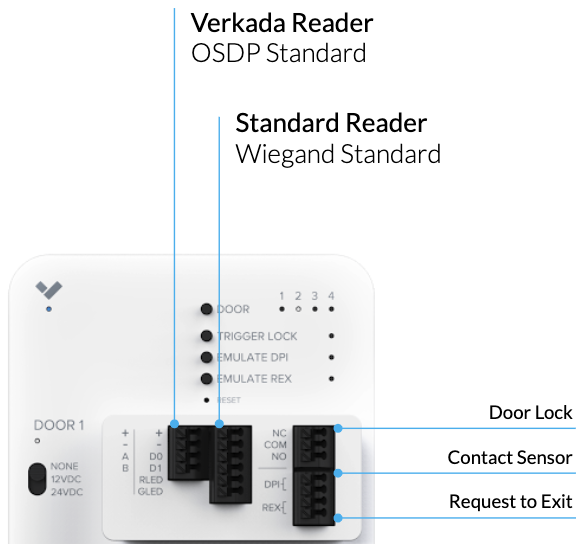

Verkada 출입 도어 컨트롤러는 Wiegand 리더와 Verkada AD31을 모두 지원합니다. 그림에서 보듯이 AC41의 각 도어 캐세트에는 OSDP와 Wiegand 리더를 사용하는 Verkada 리더를 위한 연결 지점이 있습니다.

![](https://3458411332-files.gitbook.io/~/files/v0/b/gitbook-x-prod.appspot.com/o/spaces%2FaaHs5RfKqv9Z49mi02cC%2Fuploads%2Fgit-blob-17801dcfee11e1a0340173756241b58a61858326%2F83feaa90fc1c37976180b0cbfbc06d521585fb7a.png?alt=media)
