# AC41에서 드라이 락 구성

액세스 전원 컨트롤러가 잠금장치에 전원을 공급하는 환경에서 잠금장치가 계속 잠금 해제 상태로 유지된다면, 전원 컨트롤러 입력에 normally open(NO) 연결이 필요하다는 것을 의미할 수 있습니다. 입력이 normally closed(NC)인 전원 컨트롤러에서도 동일한 문제가 나타날 수 있습니다. 이 경우에는 잠금장치가 계속 잠긴 상태로 유지되며, 문제 해결 단계에서는 반대 결과를 확인할 수 있습니다.

{% hint style="info" %}

* 두 경우의 해결 방법은 동일하며, 절연 릴레이를 [AC41](https://docs.verkada.com/docs/door-controller-ac41-datasheet.pdf) 및 전원 컨트롤러 사이에 연결하는 것입니다.
* 그 [AC42](https://docs.verkada.com/docs/door-controller-ac42-datasheet.pdf) 이 그라운드 루프 상황에는 영향을 받지 않습니다.
  {% endhint %}

***

### 문제 해결 방법

잠금 상태가 예상대로 바뀌지 않는다면, 다음 방법으로 이 문제가 발생하고 있음을 확인할 수 있습니다:

{% stepper %}
{% step %}
**멀티미터로 AC41의 잠금 릴레이의 연속성을 테스트합니다(0V에서 NO/COM):**

* 정상 상태에서는 연속되지 않습니다.
* **TRIGGER LOCK** 버튼을 누르면 릴레이가 연속 상태가 됩니다.
  {% endstep %}

{% step %}
**액세스 전원 컨트롤러 입력을 테스트합니다.**
{% endstep %}

{% step %}
**액세스 전원 컨트롤러의 입력을 단락시키면 잠금장치가 잠금 해제되어야 합니다.**
{% endstep %}

{% step %}
**단락을 해제하면 잠금장치가 다시 잠겨야 합니다.**
{% endstep %}

{% step %}
**AC41을 다시 액세스 전원 컨트롤러에 연결합니다. AC41에서 잠금을 트리거해도 잠금 상태가 바뀌지 않습니다.**
{% endstep %}
{% endstepper %}

#### 분석

그라운드 루프 때문에 액세스 전원 컨트롤러가 AC41의 트리거 이벤트를 감지하지 못하고 있습니다.

#### 해결

AC41과 액세스 전원 컨트롤러 사이에 절연 릴레이를 사용합니다. 이렇게 하면 그라운드 루프가 차단되어 잠금장치가 예상대로 잠금 해제/잠금됩니다. 아래 예시를 참조하세요:

<div align="left" data-with-frame="true"><img src="/files/868fc66d92a9f4aebc39d190e2ef3f00bd801964" alt=""></div>

***

## 사례 연구

### 문제

새로운 액세스 컨트롤러(AC41) 배포에서 한 문이 잠기지 않았습니다. 원인은 AC41과 액세스 전원 컨트롤러 간의 접지 차이였습니다. 이는 일반적으로 *그라운드 루프*. 이 문제를 해결하기 위해 AC41과 액세스 전원 컨트롤러 입력 사이에 릴레이를 추가했습니다.

### 문제 해결 단계

{% stepper %}
{% step %}
**Verkada Command에서 문의 액세스 기록을 확인하고, 문이 잠금 일정에 있었는지 검증합니다.**
{% endstep %}

{% step %}
**실제 배선으로 이동합니다.**
{% endstep %}
{% endstepper %}

### 가정

이 사례 연구에는 2가지 가정이 있습니다:

* 가정 1: 문을 잠그기 위해 사용된 구성은 예상한 대로입니다.
* 가정 2: AC41의 잠금 릴레이가 작동하지 않을 수 있습니다.

#### 가정 1

* 이 잠금장치에는 표준 드라이 설정이었습니다.
* AC41의 normally open(NO) 및 common(COM) 포트가 액세스 전원 컨트롤러의 입력에 연결됩니다.

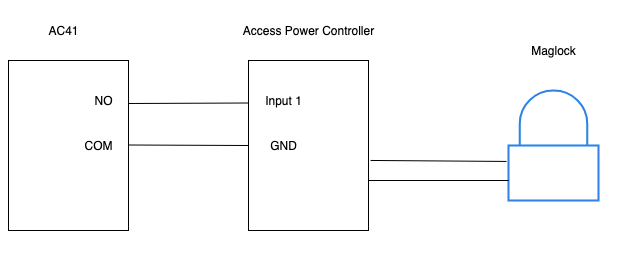

* 전원 컨트롤러가 마그락에 전원을 공급합니다. 아래 예시를 참조하세요:

<div data-with-frame="true"><img src="/files/6581b0a28025c3f3aaa8feb8a1d7b1b58025ad32" alt=""></div>

#### 가정 2

AC41의 잠금 릴레이가 작동하지 않을 수 있습니다. 문제를 해결하기 위해 다음 단계를 시도했습니다:

{% stepper %}
{% step %}
**멀티미터 테스트를 위해 AC41에서 전선을 분리했습니다.**
{% endstep %}

{% step %}
**AC41 캐세트의 NO 및 COM 포트 간 연속성을 측정했습니다. 릴레이가 트리거되지 않은 상태에서는 그래야 하듯이 멀티미터는 open-loop(OL)를 표시했습니다.**
{% endstep %}

{% step %}
**TRIGGER LOCK를 누르자 높은 음의 윙윙거림으로 회로가 이제 연속 상태임이 확인되었습니다. 이를 통해 AC41이 정상 작동함을 검증했습니다.**
{% endstep %}

{% step %}
**AC41을 액세스 전원 컨트롤러(NO COM)에 다시 연결했습니다. 처음에는 전선이 닿지 않은 것처럼 예상대로 잠금장치가 계속 잠긴 상태였습니다.**
{% endstep %}

{% step %}
**TRIGGER LOCK를 누르자 AC41에서 잠금 릴레이가 전환되는 클릭 소리가 들렸습니다. 전원 컨트롤러는 예상대로 즉시 마그락을 잠금 해제했습니다. 그러나 AC41 릴레이가 클릭하고 다시 전환된 후에는 잠금장치가 다시 잠기지 않았습니다.**
{% endstep %}

{% step %}
**AC41을 분리하고 초점을 액세스 전원 컨트롤러로 옮겼습니다. 액세스 전원 컨트롤러 입력에는 여전히 2개의 전선이 연결되어 있었습니다.**
{% endstep %}

{% step %}
**전선을 분리하고 잠금 상태를 확인했는데: 잠김 상태였습니다. 이는 AC41이 연결되어 있을 때와 달랐습니다.**
{% endstep %}

{% step %}
**전선을 서로 닿게 하자 회로가 단락되어 잠금장치가 잠금 해제되었습니다. 이 테스트는 AC41이 수행해야 하는 동작을 그대로 재현한 것이었고, AC41이 연결되어 있을 때와는 다른 결과가 나타났습니다.**
{% endstep %}
{% endstepper %}

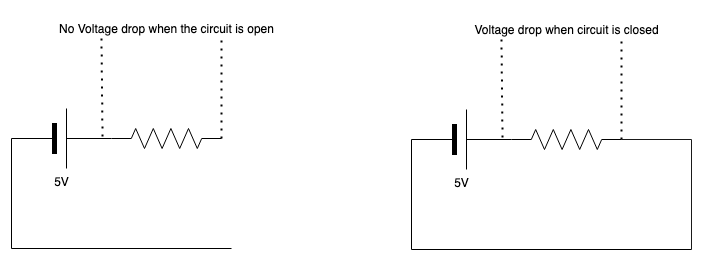

액세스 전원 컨트롤러는 2개의 입력을 모니터링하여 마그락을 잠금 해제해야 하는지 확인합니다. 입력에 전압을 걸고 내부 저항 양단의 전압을 측정해 확인합니다. 전압이 높으면 전원 컨트롤러는 두 입력 사이의 연결이 열려 있다고 판단합니다. 입력을 서로 연결하면 전압이 낮아져 잠금 해제가 트리거됩니다.

<div data-with-frame="true"><img src="/files/94b6c89d240871e040971af2cb4a943bfce8878e" alt=""></div>

테스트 결과, AC41의 잠금 릴레이는 열려 있지만 전원 컨트롤러는 닫힌 회로로 감지합니다.

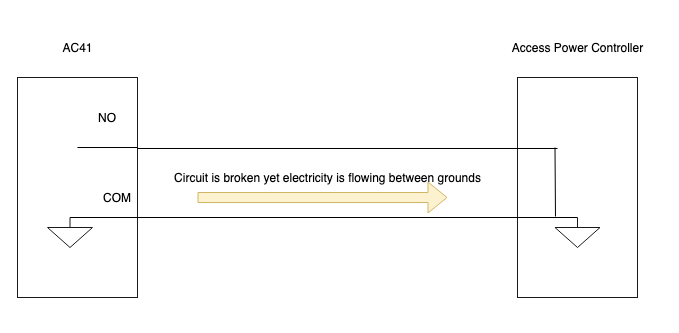

많은 설치에서 AC41을 사용해 잠금장치에 전원을 공급하므로 AC41은 잠금 릴레이에 전원을 공급할 수 있습니다. 이 때문에 드라이 구성에서는 잠금 릴레이가 순수한 스위치처럼 동작하지 않습니다. 이 릴레이는 AC41의 접지에 연결됩니다. 일반적으로는 AC41과 전원 컨트롤러의 접지가 일치하므로 문제가 발생하지 않습니다.

이 경우 AC41과 전원 컨트롤러의 접지 기준이 달랐습니다. 즉 AC41의 기준 전압이 전원 컨트롤러의 기준 전압과 일치하지 않았습니다. 전류가 이동하는 것은 전위차 때문입니다. 공통 접지가 아니면 전류가 한 접지에서 다른 접지로 이동합니다. 그 결과 전원 컨트롤러가 입력 회로가 완전한 것으로 잘못 감지했습니다.

<div data-with-frame="true"><img src="/files/b3203c5587f8c4c351ae7e290b40c817cd9b450a" alt=""></div>

### 해결

AC41과 액세스 전원 컨트롤러 사이에 절연 릴레이를 연결했습니다. 이렇게 하면 장치가 분리되어 한 접지에서 다른 접지로 전류가 흐르지 않게 됩니다. 이 릴레이를 설치한 직후 마그락이 예상대로 작동하기 시작했습니다.

다음은 AC41과 액세스 전원 컨트롤러 사이에 절연 릴레이를 추가할 때의 일반적인 배선입니다. 릴레이에는 AC41 캐세트에서 전원을 공급하고, common과 NO 또는 NC를 전원 컨트롤러의 입력에 연결합니다. 전원 컨트롤러가 normally closed 회로를 예상하면 NC를 사용하고, 그렇지 않으면 NO를 사용합니다.

**AC41 캐세트에서 릴레이로의 배선**

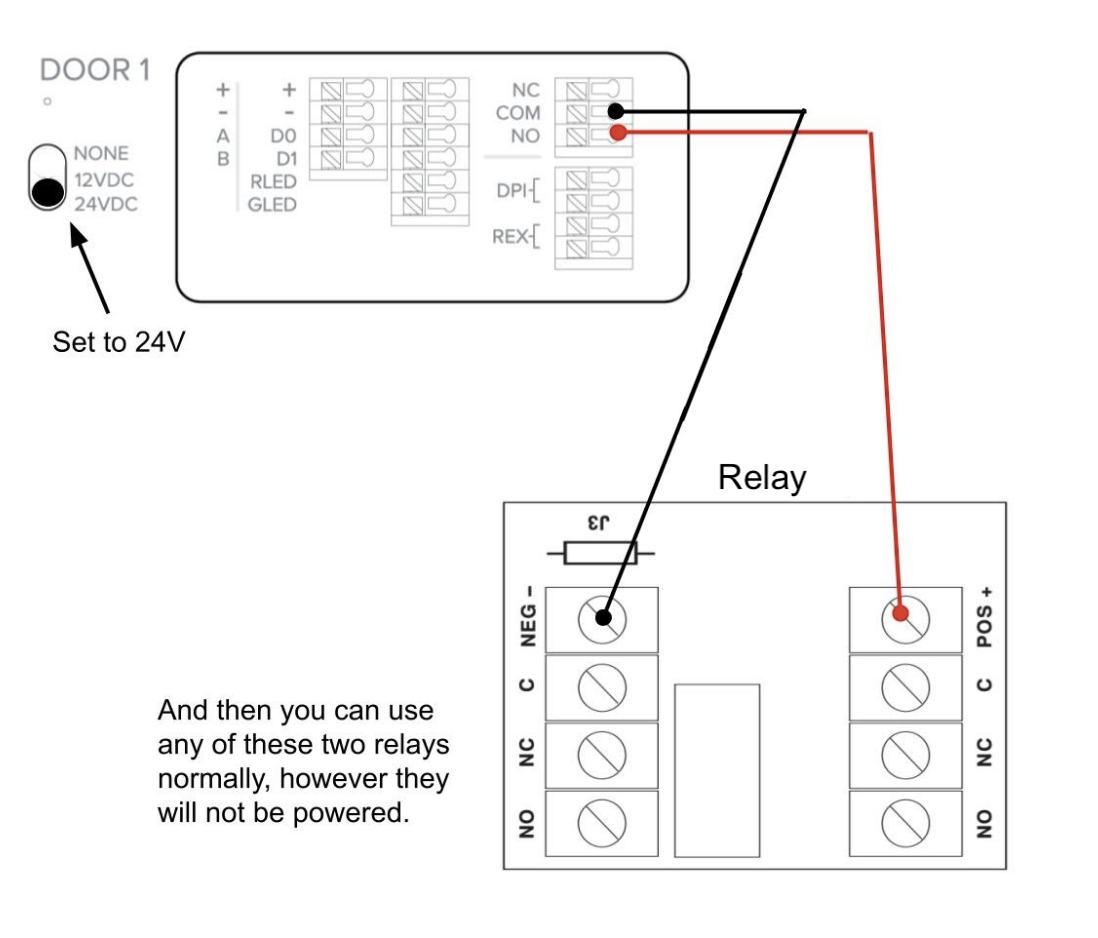

<div data-with-frame="true"><img src="/files/d771d67e67c6879e0d359601c8259e071b03a042" alt=""></div>

**해결 방법 도식**

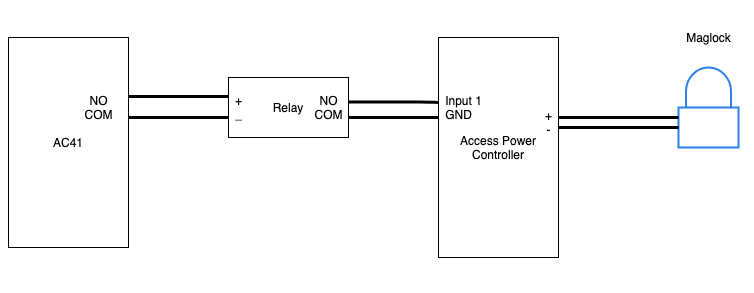

<div data-with-frame="true"><img src="/files/868fc66d92a9f4aebc39d190e2ef3f00bd801964" alt=""></div>


---
