# Assa Abloy Aperio 무선 잠금 설정

Assa Abloy의 Aperio 기술은 AH 시리즈 허브를 중심으로 한 브랜드 간 무선 통신 프로토콜입니다.

### 시작하기 전에

* [AC41](https://docs.verkada.com/docs/door-controller-ac41-datasheet.pdf)/[AC42](https://docs.verkada.com/docs/door-controller-ac42-datasheet.pdf)/[AC12](https://docs.verkada.com/docs/ac12-one-door-controller-datasheet.pdf) -ACU라고도 합니다.

{% hint style="danger" %}
AC62는 무선 잠금장치를 지원하지 않습니다.
{% endhint %}

* Assa Abloy AH30.
* Assa Abloy 지원 잠금장치.
  * A100
  * AU100
  * DL100
  * E100
  * ES100
  * G100
  * H100
  * IN100
  * K100
  * KS100​
* 설치 중인 잠금장치 시리즈에 대한 Assa Abloy 문서를 모두 읽으세요.
* Verkada 지원팀은 Assa Abloy 하드웨어 문제 해결을 위한 계약이 되어 있지 않다는 점에 유의하세요.
  * Aperio 범주 내에서 귀하의 사용 사례에 맞는 무선 잠금장치가 무엇인지 알아보려면 Assa Abloy 담당자에게 문의하세요.
  * 배경 정보는 다음을 참조하세요. [Assa Abloy Aperio 제품 가이드](https://docs.verkada.com/docs/verkada-assa-abloy-integration-setup-guide.pdf).

{% hint style="warning" %}
현재 지원되는 허브 모델은 AH30 Gen5뿐입니다.
{% endhint %}

***

## 통합 프로세스의 작동 방식

통합 프로세스는 2단계로 진행됩니다.

* [1단계](#h_15ac852981): Assa 설치 및 구성
  * 무선 잠금장치 설치
  * AH30을 전원 공급을 위해 Verkada ACU에 배선
  * Aperio 소프트웨어에서 잠금장치를 허브에 페어링
* [2단계](#h_dbdc6eea08): Verkada Command 설정
  * 컨트롤러를 등록하고 Assa 모드로 설정
  * 컨트롤러의 RS-485를 사용해 AH30에 전원을 공급하는 것을 제외하면, 1단계의 통합은 Verkada와 완전히 독립적입니다.

### 1단계: Assa 설치 및 구성

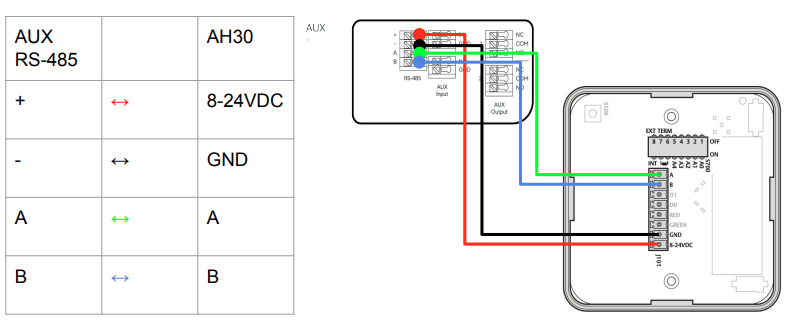

Verkada는 ACU와 통신하는 AH30 허브와 구체적으로 통합됩니다.

* AC41의 경우, 허브는 AUX 카세트 RS-485 버스에 배선됩니다.
* AC12/AC42의 경우, 허브는 도어 1의 RS-485 버스에 배선됩니다.

{% hint style="warning" %}
내보내기 과정은 [타사 무선 잠금장치용 배선 모범 사례 KB](https://help.verkada.com/access-control/ko/installation/wiring-best-practices-for-third-party-wireless-locks) 에서 자세한 내용을 확인하세요.
{% endhint %}

이 단계는 AH30에 전원을 공급하기 위해 먼저 수행됩니다. 잠금장치와 허브가 성공적으로 연결되기 전까지는 Command 구성이 필요하지 않습니다.

![](https://3458411332-files.gitbook.io/~/files/v0/b/gitbook-x-prod.appspot.com/o/spaces%2FaaHs5RfKqv9Z49mi02cC%2Fuploads%2Fgit-blob-c0ff5d0c562490a8001220f8f57fee50ea0906e1%2F67911d686693e5be7249abc9eee572555eff7b2a.png?alt=media)

{% hint style="danger" %}
액세스 컨트롤러를 Assa 통합에 사용하려면 다음 위치에서 Command에 프로비저닝되어야 합니다. **Assa** 모드.
{% endhint %}

다음 모드에서 **Assa Abloy** 모드일 때 ACU는 기존 유선 도어를 제어할 수 없습니다. ACU는 최대 16개의 무선 잠금장치를 제어할 수 있습니다.

{% hint style="warning" %}
무선 잠금장치는 무선 제품입니다. 무선 범위가 우려된다면 AH30이 연결된 모든 잠금장치의 범위 내에 배치되도록 하세요.
{% endhint %}

#### 여러 허브 배선

많은 설치 환경에서는 AH30과 Aperio 잠금장치 사이의 거리 제한 때문에 하나의 허브로 16개의 잠금장치를 제어하기에 충분하지 않습니다. 이러한 경우 액세스 컨트롤러당 하나 이상의 허브를 활용해야 합니다.

이를 위해 데이터선(A\&B)은 선형 버스 토폴로지로 AUX/도어 1 RS-485 입력에 모두 데이지 체인 방식으로 연결되어야 합니다. 스타 토폴로지는 권장되지 않으며 성능 저하로 이어질 가능성이 큽니다.

{% hint style="warning" %}
각 허브는 다른 도어 포트에서 개별 전원을 공급받아야 하거나 **또는** 외부 전원 공급 장치가 필요합니다.
{% endhint %}

**데이터선**

{% stepper %}
{% step %}
**허브를 데이지 체인으로 연결합니다. 이렇게 해도 허브는 병렬로 배선되는 것이지만, 전체 배선량을 줄일 수 있습니다. 모든 접속부와 Wago 연결이 컨트롤러 쪽이 아니라 체인의 각 허브에서 이루어집니다. 아래 이미지에 표시된 것처럼 데이지 체인의 마지막 허브에서는 종단기 딥 스위치 6과 7을 켜짐으로 설정해야 합니다.**

​

<div align="left" data-with-frame="true"><img src="https://3458411332-files.gitbook.io/~/files/v0/b/gitbook-x-prod.appspot.com/o/spaces%2FaaHs5RfKqv9Z49mi02cC%2Fuploads%2Fgit-blob-457f5c4c23062cd7cb01feaa2b91c9868ec7b7e7%2Fe133e543b0f24c55a353120273483cca29f7fdee.png?alt=media" alt="" width="461"></div>
{% endstep %}

{% step %}
**RS-485를 지원하는 멀티플렉서(MUX) 보드를 사용하세요.**
{% endstep %}
{% endstepper %}

#### 전원

* 최대 4개 허브: 각 허브는 다른 RS-485 블록 중 하나에서 전원을 공급받습니다. 각 허브의 전원 회로는 서로 완전히 독립적입니다.
* 4개를 초과하는 허브: 4개를 초과하는 각 허브마다 외부 전원 공급 장치가 필요합니다.

#### 권장 Aperio 구성

{% hint style="danger" %}
Verkada는 허브 구성에서 레거시 주소 지정이 아니라 일반 주소 오프셋만 지원합니다.
{% endhint %}

* 소프트웨어 구성 대신 A0부터 A4까지 표시된 딥스위치를 사용하여 HUB에서 Hub의 Exchange Admin Center(EAC) 주소를 물리적으로 설정하고, 허브 주소가 15를 초과하지 않도록 하세요.
* AH30 허브에 외부 안테나를 사용하는 경우 딥스위치 8을 꺼짐으로 설정하세요.
* 기본 무선 채널에서 잠금장치와 허브를 페어링한 후 무선 채널을 15,20,25로 구성하세요.
* 잠금장치와 허브를 페어링한 후 모든 장치를 제조 모드에서 고객 모드로 변경하세요.
* 잠금장치를 성공적으로 연결하고 구성을 완료한 후 모든 도어의 EAC 주소를 기록해 두세요. 이 주소는 Command에서 잠금장치를 도어로 추가할 때 사용됩니다.

### 2단계: Verkada Command 설정

{% stepper %}
{% step %}
**ACU를 Command에 추가하고 장치 모드로 Assa Abloy를 선택한 다음 활성화를 클릭하세요.**

​

<div align="left" data-with-frame="true"><img src="https://3458411332-files.gitbook.io/~/files/v0/b/gitbook-x-prod.appspot.com/o/spaces%2FaaHs5RfKqv9Z49mi02cC%2Fuploads%2Fgit-blob-1165c6f780e7b1a126ba78b73de559094a96f65f%2F8a7d382cfc98530203306f976f3b64ad0fd5d6dd.png?alt=media" alt="" width="192"></div>
{% endstep %}

{% step %}
**ACU가 추가되어 Assa Abloy 모드가 되면 컨트롤러로 이동하여 도어 추가를 클릭하세요.**
{% endstep %}

{% step %}
**잠금장치 유형과 EAC 주소(Aperio 설정에서)를 선택하세요.**

<div align="left" data-with-frame="true"><img src="https://3458411332-files.gitbook.io/~/files/v0/b/gitbook-x-prod.appspot.com/o/spaces%2FaaHs5RfKqv9Z49mi02cC%2Fuploads%2Fgit-blob-b263c0cec0e5467e10c72474cca12c3e4cdd13e9%2F1452af0a74c37ebdbd7fef85b43481902338d1b8.png?alt=media" alt="" width="195"></div>
{% endstep %}

{% step %}
**컨트롤러와 잠금장치가 Command에서 연결되고 실행되면 컨트롤러 페이지 아래에 도어가 표시됩니다. 잠금장치 유형과 EAS 주소는 설정 과정에서 구성됩니다. 이 보기에서는 도어 배터리 수명도 실시간으로 확인할 수 있습니다.**

​\
성공적으로 연결되면 잠금장치의 상태가 "온라인"으로 표시되어야 합니다.\
​

<div align="left" data-with-frame="true"><img src="https://3458411332-files.gitbook.io/~/files/v0/b/gitbook-x-prod.appspot.com/o/spaces%2FaaHs5RfKqv9Z49mi02cC%2Fuploads%2Fgit-blob-17044e1d818fca1a37a7b1994d7aa4b11f95534d%2F32a13de01fa5f6a06360ca02c87d3eaa49bbf093.png?alt=media" alt="" width="594"></div>

잠금장치 상태를 확인할 수 있는 또 다른 위치는 컨트롤러의 **설정** 페이지입니다. 이 예에서는 컨트롤러에 추가된 모든 잠금장치의 상태와 AH30 허브의 상태를 확인할 수 있습니다.

<div align="left" data-with-frame="true"><img src="https://3458411332-files.gitbook.io/~/files/v0/b/gitbook-x-prod.appspot.com/o/spaces%2FaaHs5RfKqv9Z49mi02cC%2Fuploads%2Fgit-blob-b1177e5cee85e096cf3feb174302597aa3839e25%2Fc35688c11462ba8f9202084d1198bc561ebd649a.png?alt=media" alt="" width="304"></div>

​\
ACU의 **설정** 페이지도 연결 상태를 나타냅니다.

<div align="left" data-with-frame="true"><img src="https://3458411332-files.gitbook.io/~/files/v0/b/gitbook-x-prod.appspot.com/o/spaces%2FaaHs5RfKqv9Z49mi02cC%2Fuploads%2Fgit-blob-4084b97addc3f0eff34d9c389017823206f32245%2F873ef0692384e1541d3e325e6926483729c236f8.png?alt=media" alt="" width="306"></div>
{% endstep %}
{% endstepper %}

***

## 문제 해결 단계

통합에 문제가 있는 경우 다음 팁을 권장합니다.

{% stepper %}
{% step %}
**ACU가 Assa Abloy 모드인지 확인하세요: Assa Abloy 모드로 설정하는 것을 잊었다면, 장비를 비활성화한 후 다시 추가해야 합니다.**
{% endstep %}

{% step %}
**Assa Abloy 잠금장치와 AH30이 성공적으로 페어링되었는지 확인하세요. AH30 LED 상태에서 확인할 수 있으며, 녹색으로 계속 켜져 있어야 합니다.**
{% endstep %}

{% step %}
**잠금장치의 LED가 예상대로 동작하는지 확인하세요. 빨간색 LED가 깜박이면 통신 실패, 배터리 부족 또는 잠금장치가 변조 상태임을 의미할 수 있습니다.**
{% endstep %}

{% step %}
**잠금장치에 태깅할 때 AH30 허브에서 어떤 LED 반응이 보입니까? 성공적인 전송을 나타내는 빠른 노란색 깜박임이 보여야 합니다.**

전송 실패가 보이면 aperio 애플리케이션에서 잠금장치의 폴링 간격을 5초로 설정하세요. **참고**. 이렇게 하면 잠금장치 배터리가 더 빨리 소모됩니다.
{% endstep %}

{% step %}
**잠금장치의 배터리 수명을 확인하고, 확실하지 않다면 배터리를 교체해 보세요.**
{% endstep %}

{% step %}
**허브/잠금장치가 권장 무선 채널 15, 20, 25에 있습니까? 그렇지 않다면 aperio 애플리케이션에서 이를 구성하세요.**
{% endstep %}

{% step %}
**잠금장치와 허브가 고객 모드입니까? 그렇지 않다면 aperio 애플리케이션에서 제조 모드에서 변경해 주세요.**
{% endstep %}

{% step %}
**각 Assa Abloy 잠금장치의 EAC 주소가 성공적으로 구성되었는지 확인하세요.**
{% endstep %}

{% step %}
**Command에서 도어를 설정할 때 제공된 EAC 주소가 올바른지 확인하세요.**
{% endstep %}
{% endstepper %}

***

{% hint style="info" %}
**직접 보고 싶으신가요?** 다음을 확인해 보세요. [동영상 튜토리얼](https://youtu.be/Q28GD2CGQLI).
{% endhint %}
