ENGAGE 무선 도어락 온라인 통합
Schlage ENGAGE 도어락 시리즈를 온라인 사용으로 구성하고 설정하는 방법을 알아보세요
Schlage ENGAGE 시리즈 잠금장치에는 다음이 포함됩니다 NDEB, LEB, 그리고 LE 무선 잠금 세트. LEB와 LE는 모티스 잠금장치이고, NDEB는 원통형입니다.

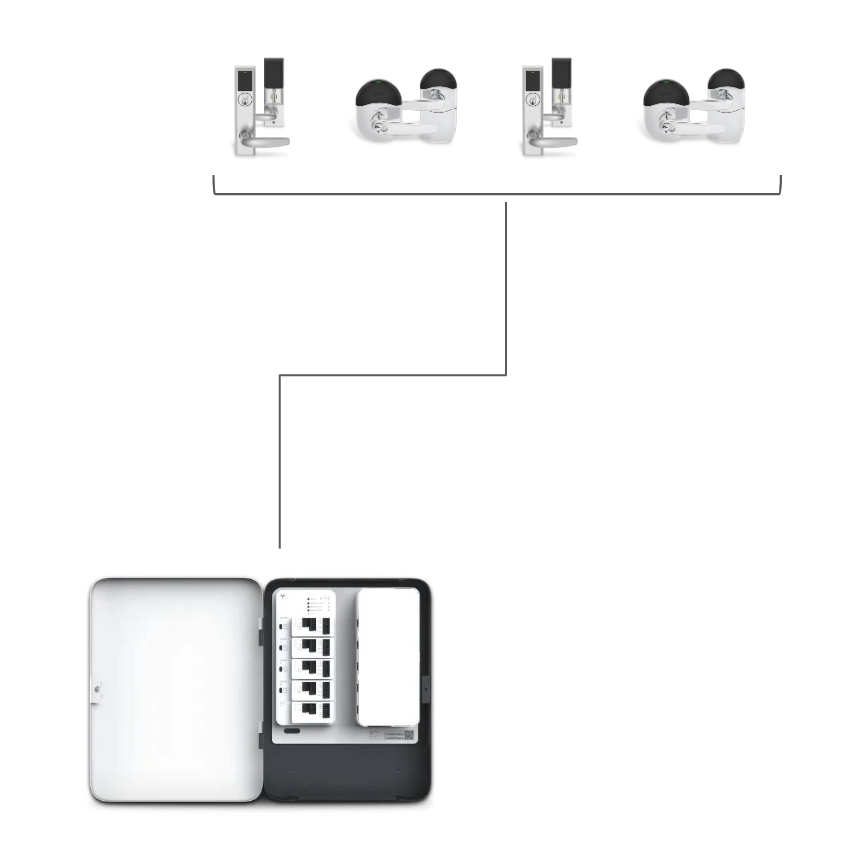

온라인 통합을 통해 잠금장치는 온라인 상태를 유지하고 Verkada Command와 자주 통신할 수 있습니다. 즉, ENGAGE 시리즈의 온라인 통합은 원격 잠금 해제나 잠금과 같은 실시간 통신을 지원합니다. 모든 문 이벤트, 사용자 업데이트, 일정 업데이트 등은 잠금장치, Gateway(GWE) 허브, 그리고 출입 통제 장치 간의 연결을 통해 실시간으로 제공됩니다.
이 통합을 수행하려면 Org Admin이어야 합니다. Org Admin이 아니라면, 이 역할을 부여받거나 Command에서 구성하도록 Org Admin에게 문의하세요. 자세한 내용은 Command의 역할 및 권한.
시작하기 전에
다음 하드웨어가 필요합니다
ENGAGE 무선 잠금 시리즈 NDEB, LE, LEB
ENGAGE GWE 허브
AC62는 무선 잠금장치를 지원하지 않습니다.
알아야 할 사항
이 통합은 GWE 허브에 무선으로 연결되는 NDEB, LE, LEB 잠금 시리즈를 지원합니다.
NDE 잠금장치는 지원되지 않습니다. 오래된 장치이며 구형 Secure Socket Layer(SSL) 표준을 사용합니다.
Verkada의 통합은 Schlage 잠금장치의 온라인 및 오프라인 모드를 모두 지원합니다. 오프라인 통합은 다음을 참조하세요. ENGAGE 무선 잠금 오프라인 통합.
다음 모드에서는 Schlage ACU가 기존 유선 도어를 제어할 수 없습니다.
ACU는 최대 16개의 무선 잠금장치를 제어할 수 있습니다.
각 ACU 도어 포트는 GWE 허브 1개에만 전원을 공급할 수 있습니다
Engage Series Wireless Locks 또는 AD Series Wireless Locks와 Verkada 리더를 동일한 컨트롤러에서 함께 사용할 수 없습니다.
ENGAGE 잠금장치 설정 또는 GWE 허브 설정 방법에 대한 자세한 내용은 다음을 참조하세요. Schlage 리소스.

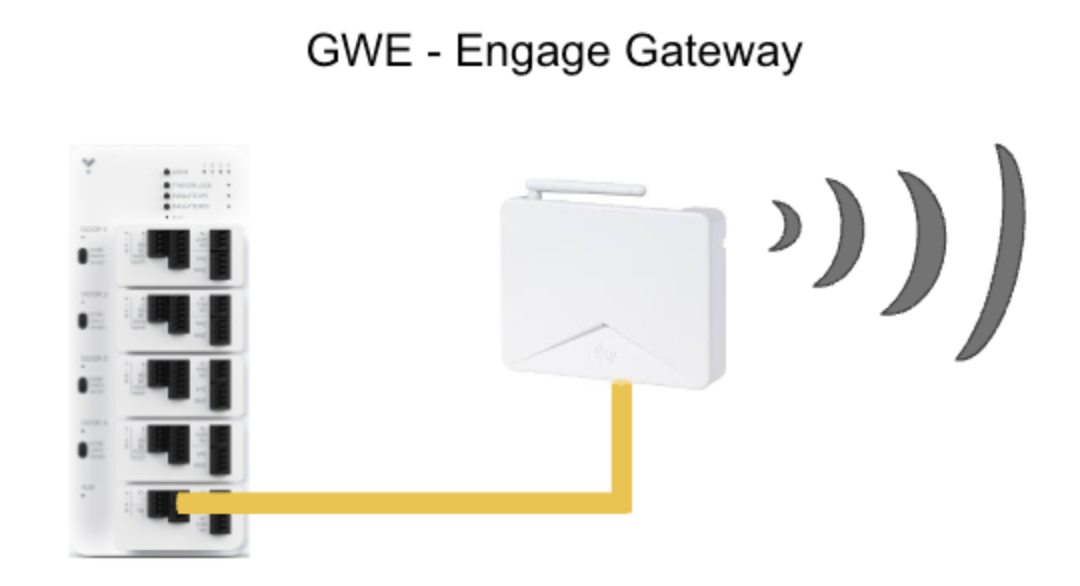

배선 시나리오 이해하기

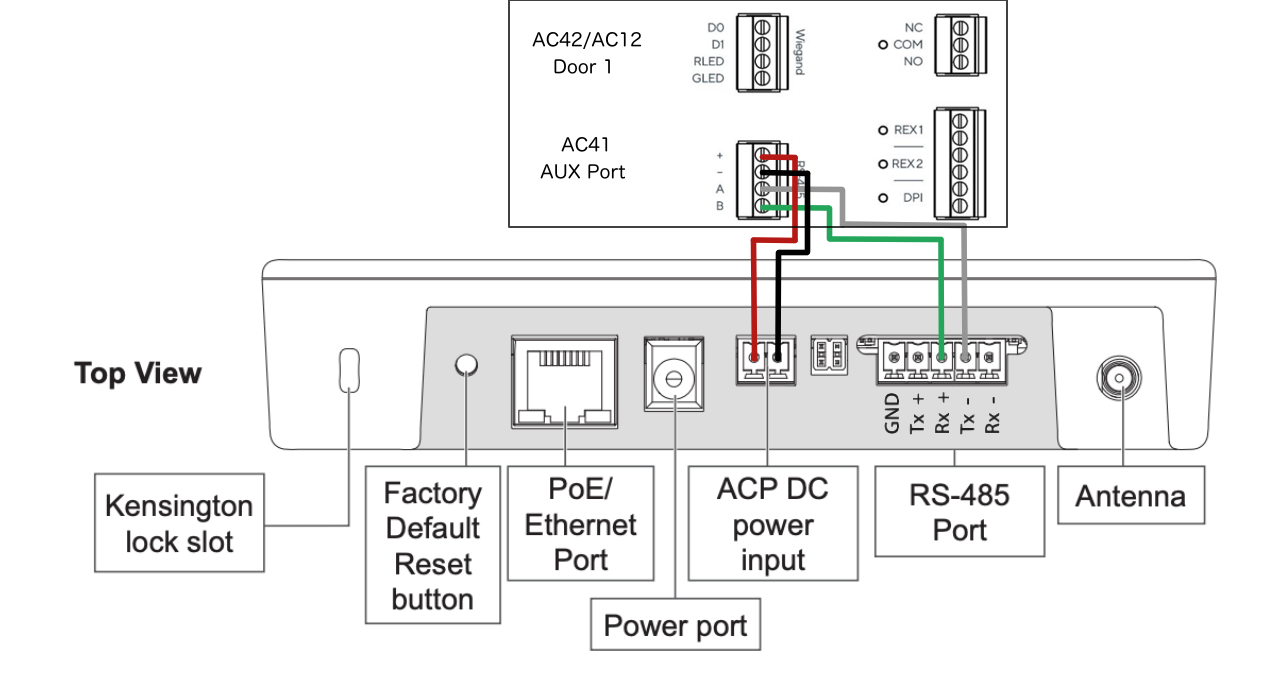

GWE 허브를 ACU에 배선하기
+ > ACP DC 전원 입력 +
- > ACP DC 전원 입력 -
A > TX-
B > RX+
GWE RS-485 배선 방법
AC41 통합의 경우, GWE 허브를 AUX 카세트의 RS-485 입력에 배선하세요.
AC42 통합의 경우, GWE 허브를 Door 1.
AC12 통합의 경우, GWE 허브를 Reader 1.
참조하세요 타사 무선 잠금장치 배선 모범 사례 KB 자세한 내용은 다음을 참조하세요.

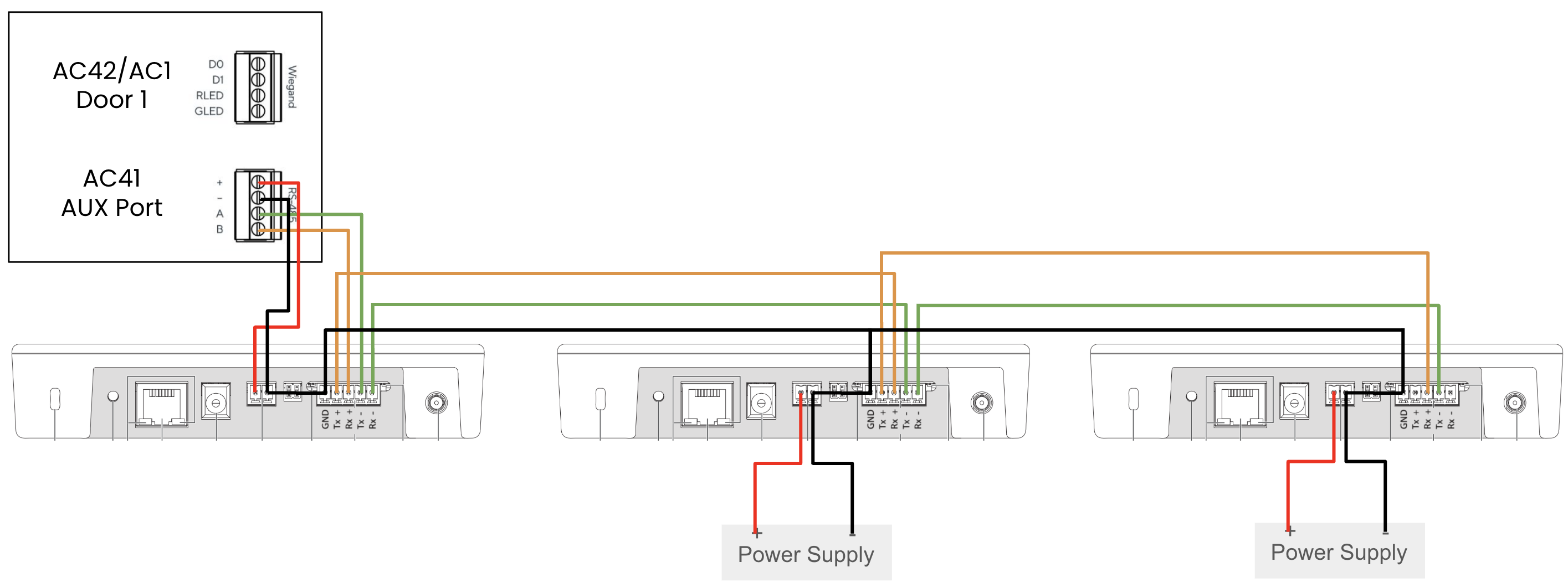

1개 이상의 GWE 허브를 ACU에 배선하기
ACU는 데이지 체인을 지원하지 않습니다 전원 여러 GWE 허브에 대해 지원하지 않지만, 데이터 라인은 데이지 체인 방식으로 연결해야 합니다.
ACU당 최대 4개의 GWE 허브를 배선할 수 있습니다.
각 허브는 개별적으로 전원을 공급해야 합니다.
AC41/42의 경우, 추가 GWE 허브마다 다른 도어 포트 또는 외부 전원 공급 장치에서 전원을 공급할 수 있습니다.
AC12의 경우, 추가 GWE 허브마다 외부 전원 공급 장치가 필요합니다.
데이터 전선(A&B)은 모두 데이지 체인으로 AUX/Door 1 RS-485 입력에 선형 버스 토폴로지로 연결해야 합니다.
성형 토폴로지는 권장되지 않으며 성능 저하로 이어질 가능성이 높습니다.
자세한 내용은 다음을 참조하세요. GWE 허브 설정하기 리소스(아래).
온라인 통합 설정하기
이 통합을 수행하려면 Org Admin이어야 합니다. 관리자가 아니라면 이 역할을 부여받기 위해 Org Admin에게 문의하세요. 자세한 내용은 Command의 역할 및 권한 및 출입 통제를 위한 역할 및 권한.
통합을 위해 Allegion ENGAGE 사이트 설정하기
다음으로 이동하세요 https://command.verkada.com.
잠금장치를 설치할 조직에 로그인하세요.
Verkada Command에서 All Products > Access로 이동하세요. Access 탭을 보려면 조직에 최소 1개의 출입 통제기가 있어야 합니다.
상단 바에서 Settings 탭을 선택하세요.
a. ENGAGE 무선 잠금장치를 추가할 사이트를 선택하세요. b. 사이트가 없으면 사이트 관리 를 오른쪽 상단에서 클릭한 다음 사이트 만들기 를 클릭하여 사이트를 만드세요.
Verkada 사이트는 ENGAGE 앱의 사이트와 1:1로 매핑됩니다.
a. 조직 내 누군가가 앱에 일치하는 사이트를 아직 만들지 않았다면:에서 설정 > Allegion 사이트 만들기, 클릭하세요 사이트 만들기.
b. 조직 내 다른 사람이 이미 이 사이트를 만들었다면, 대신 초대 가 표시됩니다. 이 버튼을 클릭하여 ENGAGE 사이트의 관리자 역할로 자신을 초대하세요.
초대를 수락하고 기존 자격 증명을 사용하여 Allegion에 로그인하거나 새 자격 증명을 만들라는 이메일을 받아야 합니다.
중요: 이 초대는 다시 보낼 수 없습니다. 이메일을 받지 못했다면, 진행할 수 있는 유일한 방법은 Command에서 사이트를 삭제한 후 다시 만드는 것입니다.
Verkada 사이트와 동일한 이름의 ENGAGE 사이트가 보여야 합니다. 앱에서 해당 사이트를 선택하여 그 사이트에 장치를 추가하세요.
사이트 이름 옆의 i(정보) 아이콘을 클릭하여 Host Settings 서버가 https://wirelesslocks.control.verkada.com.
Devices 탭으로 이동하세요.
a. 오른쪽 상단에서 더하기(+) 기호를 클릭하여 ENGAGE 장치 추가를 시작하세요. b. GWE 허브의 상태 LED가 빨간색 🔴으로 고정되어 있는지 확인하세요. 이는 GWE 허브가 앱을 통해 등록될 준비가 되었음을 의미합니다. c. 다음 Gateway (GWE) 옵션을 선택하세요.
장치 이름을 추가하고, RSI Gateway Communication Mode를 선택한 다음, 허브, 하위 도어, 상위 도어의 주소를 구성하세요.
a. 도어 주소가 겹치지 않도록 다른 도어 주소와 겹치지 않게 하세요. 하위 도어 주소는 허브 주소와 같을 수 있습니다. 예를 들어 허브 0과 1이 여러 개 있는 경우, 도어 범위는 연속되어야 합니다. 허브 0은 0부터 9까지의 도어를 가지며, 허브 1은 10부터 19까지의 도어를 가집니다. b. 하위 도어와 상위 도어 사이에 10 단위의 차이가 있는지 확인하세요.
앱에 잠금장치를 추가하세요.
a. 잠금장치가 공장 기본 상태일 때 사이트로 이동하여 더하기(+) 기호를 클릭해 다른 장치를 추가하세요. b. 다음을 선택하세요 NDE 또는 LE, 잠금 유형에 따라 다릅니다.
내부 도어 핸들을 돌린 뒤 1~2초 후 놓고, 앱에서 다음을 탭한 다음 안내에 따라 도어를 구성하세요.
잠금장치를 허브와 페어링하고 잠금장치 주소를 구성하세요.
출입 통제 장치와 잠금장치를 Command에 추가하기
Verkada Command에서 모든 제품 > 장치로 이동합니다.
장치 추가를 클릭하세요.
ACU 일련 번호를 입력하고 1개 장치 추가를 클릭하세요.
할당되지 않은 장치 목록에서 새 출입 통제기를 클릭한 다음 설정을 클릭하세요.
설정에서:
a. ACU가 Schlage 장치 모드에 있는지 확인하세요. b. 사이트, 건물, 층이 할당되어 있는지 확인하세요.
출입 통제기로 이동하여 도어 추가를 클릭해 잠금장치를 구성하세요.
NDEB/LE/LEB 도어 유형을 선택하세요. 이 도어 유형이 보이지 않으면 Verkada 지원팀에 문의하세요 를 참조하세요.
ENGAGE 앱에서 구성한 해당 GWE 허브 주소와 잠금장치 주소를 입력하세요.
도어 이름을 지정하고, 사이트, 설정 등을 구성하세요.
잠금장치에서 카드 자격 증명을 시도한 다음 Command를 새로고침하면 도어가 연결된 상태와 배터리 상태로 표시되어야 합니다.
잠금장치가 온라인으로 표시되지 않으면 서비스가 동기화될 때까지 몇 분간 기다린 다음 Command를 새로고침하거나 잠금장치에서 카드 자격 증명을 다시 시도해 보세요.
ENGAGE 잠금장치 설정하기
Engage 잠금장치 페어링: 단계별 [동영상]
설치 방법: 원통형 잠금장치 [동영상]
설치 방법: 모티스 잠금장치 [동영상]
GWE 허브 설정하기
Gateway (GWE): 공장 초기화 [동영상]
Gateway (GWE) 설정 설명서 [PDF]
Gateway 설정: 단계별 튜토리얼 [동영상]
