# Schlage AD 시리즈 무선 잠금 설정
Verkada는 Schlage AD400 무선 잠금장치와 통합할 수 있습니다. 이 통합에서는 Schlage PIM400-485 허브가 Verkada 액세스 컨트롤러(AC12/AC42/AC41)에 유선으로 연결되어 허브가 Schlage AD400 잠금장치와 무선으로 통신할 수 있게 합니다.
***
### 시작하기 전에
다음이 필요합니다:
* [AC41](https://docs.verkada.com/docs/door-controller-ac41-datasheet.pdf)/[AC42](https://docs.verkada.com/docs/door-controller-ac42-datasheet.pdf)/[AC12](https://docs.verkada.com/docs/ac12-one-door-controller-datasheet.pdf) -ACU라고 합니다.
**참고:** AC62는 무선 잠금장치를 지원하지 않습니다.
* Schlage Utility Software(SUS) 모바일 앱이 설치되어 있어야 하며, Android 기기에서만 호환됩니다
* SUS 케이블
* PIM 400-485(PIM)
* AD400 잠금장치
{% hint style="warning" %}
필요한 항목은 설치에 따라 다릅니다. 도움이 필요하시면 Allegion ESE에 문의하세요.
{% endhint %}
#### 알아야 할 사항
* 에서 **Schlage** 모드에서는 ACU가 기존 유선 도어/Verkada 리더를 제어할 수 없습니다.
* ACU는 최대 16개의 무선 잠금장치를 제어할 수 있습니다. 4개 이상의 도어를 추가할 수 있는 옵션이 보이지 않으면 Verkada 지원팀에 문의하세요.
***
## AD400 잠금장치 설치
잠금장치에 포함된 지침에 따라 도어에 AD400을 설치합니다. AD 시리즈 잠금장치 설치 지침 링크는 여기에서 확인할 수 있습니다:
* [Schlage AD 시리즈 원통형 설치 지침](https://us.allegion.com/content/dam/allegion-us-2/web-documents-2/InstallInstructions/Schlage_AD-Series_for_Cylindrical_Installation_Instructions_102104.pdf)
* [Schlage AD 시리즈 매립형 설치 지침](https://us.allegion.com/content/dam/allegion-us-2/web-documents-2/InstallInstructions/Schlage_AD-Series_for_Mortise_Installation_Instructions_102106.pdf)
{% hint style="warning" %}
케이블은 매우 약하므로 주의해서 다뤄야 합니다. 케이블이 눌리면 잠금장치 성능이 저하될 수 있습니다. 덮개가 제대로 나사로 고정되지 않으면 변조 스위치가 작동하여 잠금장치에 오류가 발생할 수 있습니다.
{% endhint %}
***
## PIM을 ACU에 배선하기
먼저 PIM을 ACU에 배선하여 전원을 공급해야 합니다. PIM 관련 자세한 내용은 다음을 참조하십시오 [Schlage의 AD 시리즈 PIM400-485 사용자 가이드](https://us.allegion.com/content/dam/allegion-us-2/web-documents-2/UserGuide/Schlage_AD-Series_PIM400-485_User_Guide_-_English_110433.pdf).
{% hint style="warning" %}
참조 [타사 무선 잠금장치 배선 모범 사례 KB](/access-control/ko/installation/wiring-best-practices-for-third-party-wireless-locks.md) 자세한 내용은
{% endhint %}
### AC41

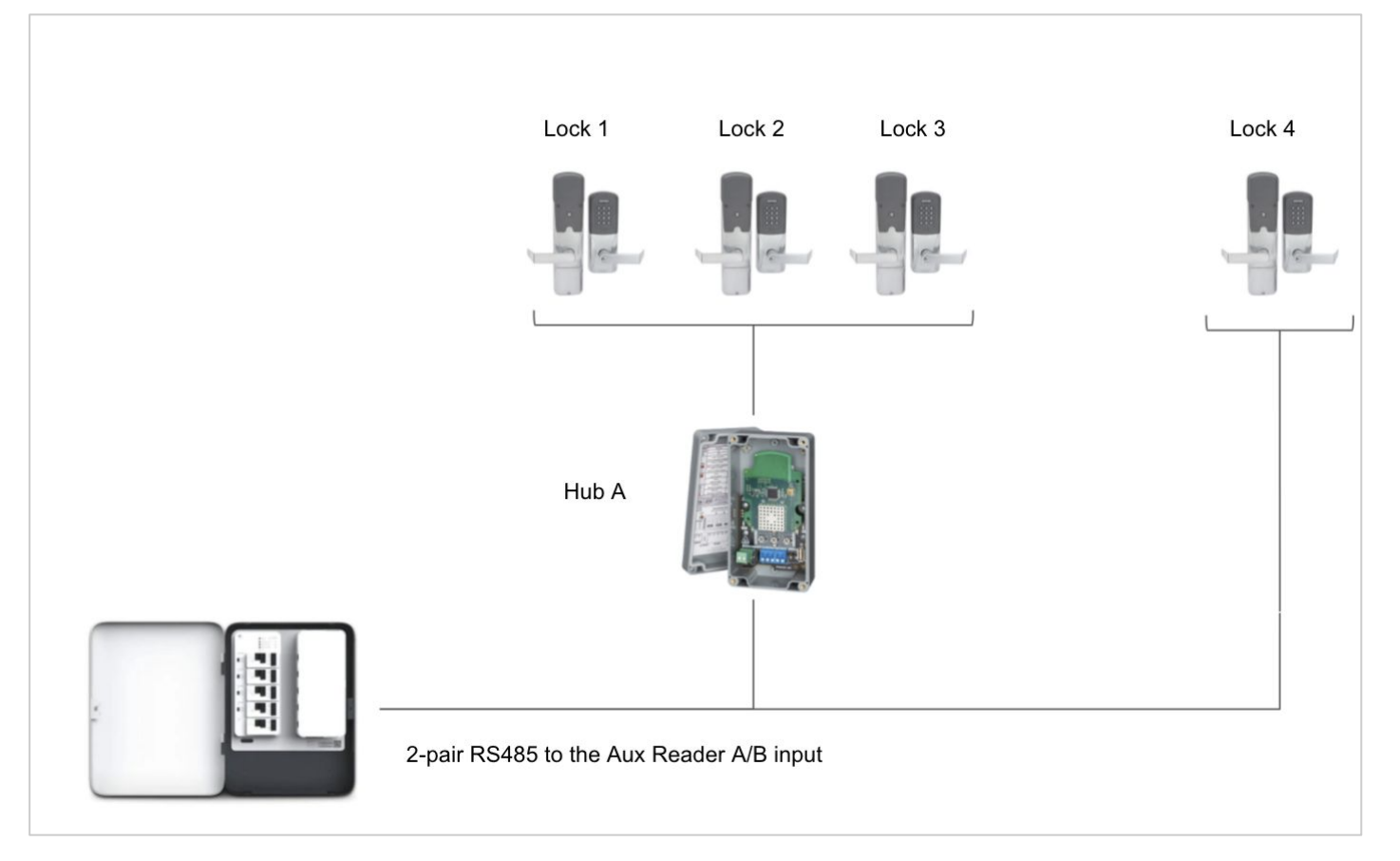

PIM은 단일 쌍 RS-485를 통해 AC41에 연결됩니다. 즉, 데이터용 2개 와이어와 전원용 2개 와이어를 사용해야 합니다.
* AC41 통합의 경우, PIM을 다음의 RS-485 입력에 배선하십시오 **AUX** 카세트의 RS-485 입력에 배선하세요.
{% hint style="info" %}
\+ > 12 VDC +
\- > 12 VDC -\
A > TDA -\
B > RDB +
{% endhint %}
### AC12/AC42

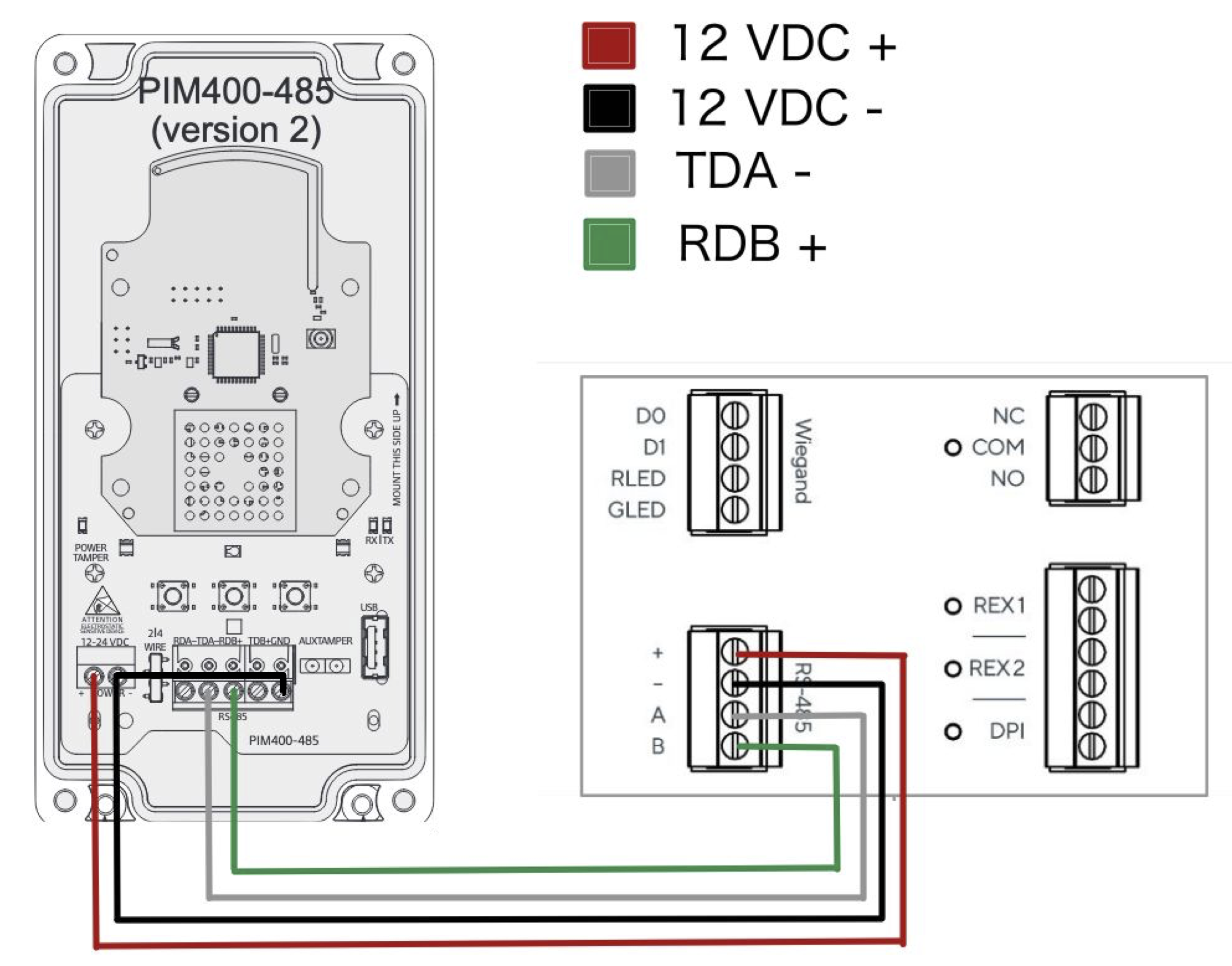

PIM은 도어 포트 1에서 단일 쌍 RS-485를 통해 AC12/AC42에 연결됩니다. 즉, 데이터용 2개 와이어와 전원용 2개 와이어를 사용해야 합니다.
* AC12 통합의 경우, PIM을 다음의 RS-485 입력에 배선하십시오 **Reader 1**.
* AC42 통합의 경우, PIM을 다음의 RS-485 입력에 배선하십시오 **Door 1**.
{% hint style="info" %}
\+ > 12 VDC +
\- > 12 VDC -\
A > TDA -\
B > RDB +
{% endhint %}
### 여러 PIM 허브를 ACU에 배선하기
{% hint style="danger" %}
ACU는 여러 PIM 허브에 대한 전원 데이지 체인을 지원하지 않지만, 그러나 **지원합니다** 데이터는 선형 버스 토폴로지로 데이지 체인되어야 합니다.
{% endhint %}

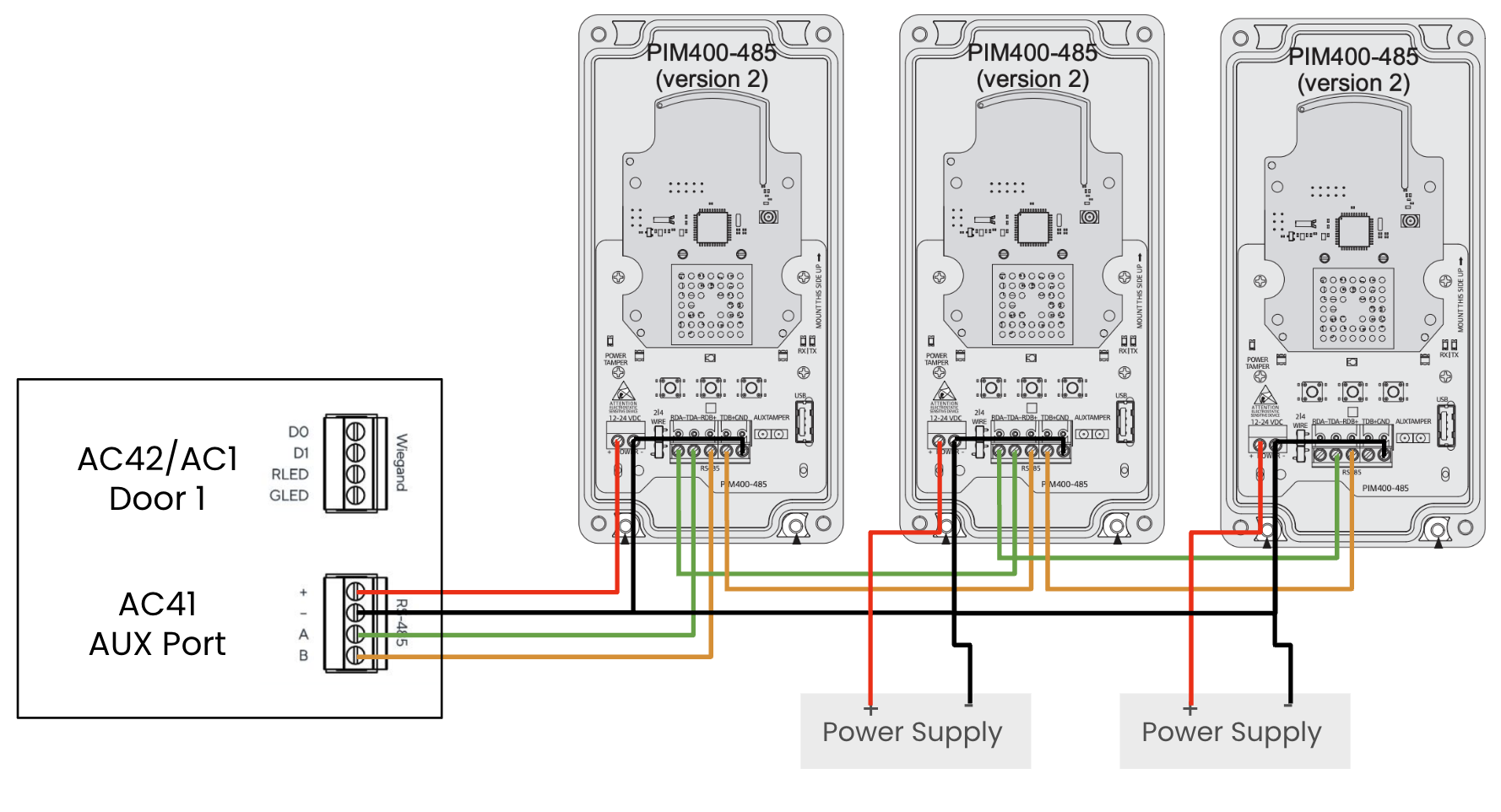

* ACU당 최대 4개의 PIM 허브를 배선할 수 있습니다.
* 각 허브는 개별적으로 전원을 공급해야 합니다.
* AC41/AC42: 각 추가 PIM에 대해 다른 도어 포트나 외부 전원 공급장치에서 전원을 공급받을 수 있습니다.
* AC12: 각 추가 PIM마다 외부 전원 공급장치가 필요합니다.
* 데이터 전선(A\&B)은 모두 데이지 체인으로 **AUX/Door 1 RS-485** 입력에 선형 버스 토폴로지로 연결해야 합니다.
* 성형 토폴로지는 권장되지 않으며 성능 저하로 이어질 가능성이 높습니다.
#### 같은 ACU에서 AD400과 AD300 결합하기
Verkada의 ACU는 PIM400-485 허브를 통한 무선 잠금장치와 유선 AD300 잠금장치의 조합을 지원합니다.
***
## AD400 및 PIM 구성하기
이제 AD400과 PIM이 설치되었으므로, SUS 앱을 사용해 이를 프로그래밍하고 서로 연결할 준비가 되었습니다.
### 모바일 기기 잠금장치 페어링
다음 지침을 따라 **모바일 기기를 잠금장치와 페어링** 다음의 **AD 시리즈 잠금장치 및 컨트롤러** 섹션의 [SUS Android 사용자 가이드](https://commercial.schlage.com/content/dam/allegion-us-2/web-files/schlage/technical-documents/SUS_for_Android_User_Guide_113628.pdf). 도어의 비보안 측에는 잠금장치 하단에 고무 덮개가 있는 USB A 포트가 있으며, 여기에 SUS 케이블을 연결할 수 있습니다.
### 모바일 기기를 PIM400과 페어링
다음 지침을 따라 **모바일 기기를 PIM400 또는 PIB300과 페어링** 다음의 **AD 시리즈 잠금장치 및 컨트롤러** 섹션의 [SUS Android 사용자 가이드](https://commercial.schlage.com/content/dam/allegion-us-2/web-files/schlage/technical-documents/SUS_for_Android_User_Guide_113628.pdf).
{% hint style="danger" %}
PIM 또는 AD400이 이미 다른 휴대폰과 페어링되어 있다면 이 단계는 작동하지 않으며, PIM/AD400을 공장 초기화해야 합니다.
{% endhint %}

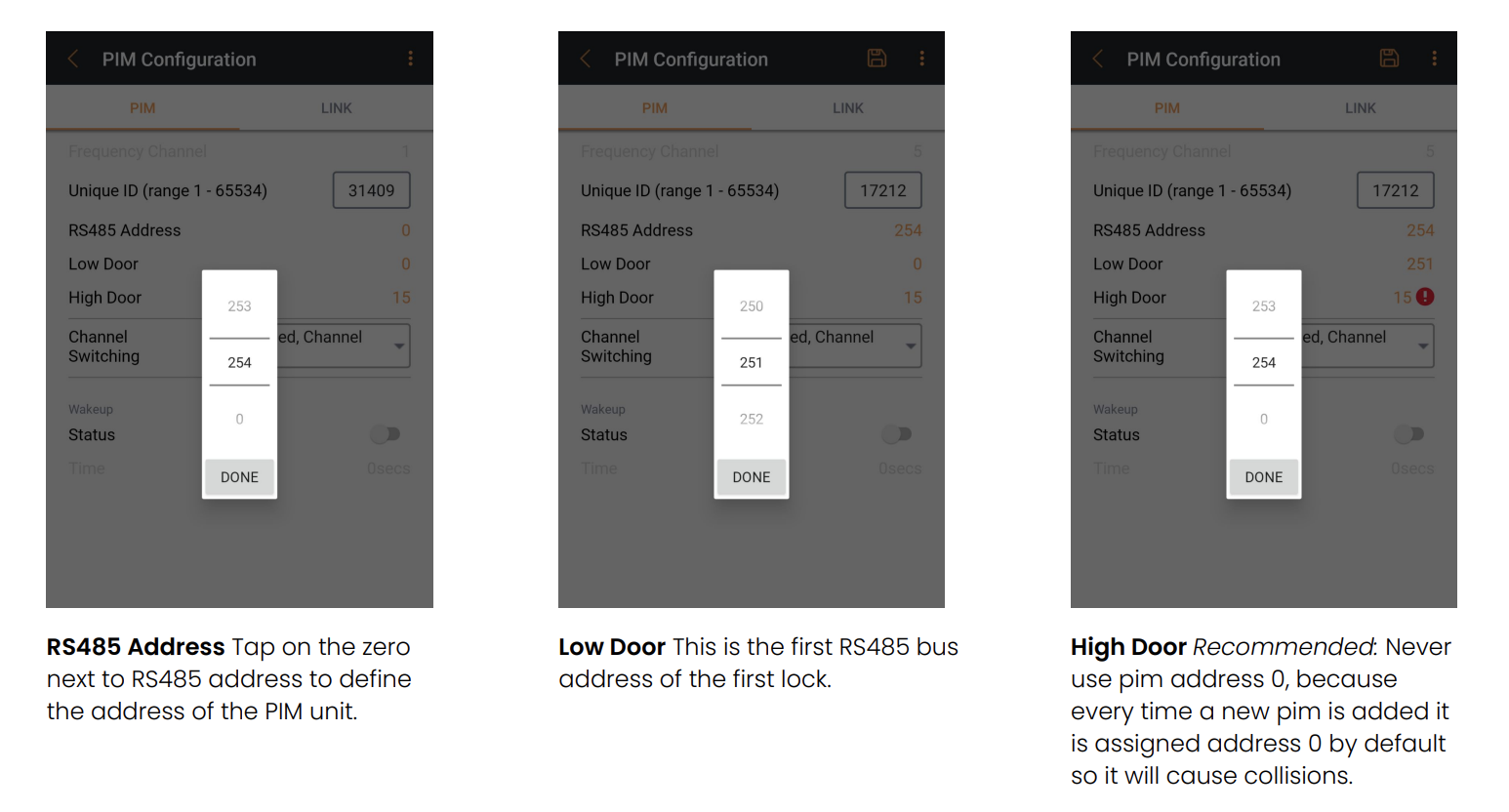

### SUS 애플리케이션으로 PIM 프로그래밍
{% stepper %}
{% step %}
**PIM 주소 정의를 시작하려면 Device Configuration을 탭합니다.**
{% endstep %}
{% step %}
**필수. 다음 필드를 정의합니다:**
* **RS485 주소**—ACU 기준 PIM의 주소.
* **하위 도어**—PIM에 속한 첫 번째 도어 주소.
* **상위 도어**—PIM이 제어하는 마지막 도어의 주소.
{% endstep %}
{% endstepper %}
{% hint style="warning" %}
하위 도어와 상위 도어 주소는 4 단위 간격이어야 합니다. 예: RS485 주소를 0으로 설정합니다. 하위 도어 주소는 0, 상위 도어는 3으로 설정합니다. 이는 설정에 여러 허브/잠금장치가 있을 때 중요합니다. 잠금장치 주소는 **절대로** 겹칠 수 없으므로, 다음 허브에서는 잠금장치가 하위 4, 상위 7에서 시작해야 합니다.
{% endhint %}
**예시**: PIM 주소를 254로 설정하고 도어 주소 범위를 251–254로 지정하기
### PIM400과 AD400 연결
다음 지침을 따라 **PIM400을 링크 모드로 전환** 다음의 **AD 시리즈 잠금장치 및 컨트롤러** 섹션의 [SUS Android 사용자 가이드](https://commercial.schlage.com/content/dam/allegion-us-2/web-files/schlage/technical-documents/SUS_for_Android_User_Guide_113628.pdf). 또는 다음을 참조하십시오: [PIM-400-485가 포함된 Schlage AD-400 - 연결 프로세스](https://www.youtube.com/watch?v=QtNRbXmugXo) AD400과 PIM400을 연결하는 방법에 대한 Allegion의 YouTube 동영상.
{% hint style="warning" %}
AD400 잠금장치를 링크 모드로 전환하려면 내부 레버 또는 출구 장치 푸시 바를 누른 상태에서 리더에 자격 증명(카드 또는 키 fob)을 제시하거나 **#** 키패드의 키를 누릅니다(키패드가 있는 잠금장치 사용 시).
{% endhint %}
이 PIM에 연결하려는 모든 AD400과 ACU에 연결된 각 PIM에 대해 연결 과정을 반복합니다.
***
## Verkada Command에 ACU 및 잠금장치 추가
{% stepper %}
{% step %}
**Verkada Command에서 모든 제품 > 장치로 이동합니다.**
{% endstep %}
{% step %}
**장치 추가를 클릭하세요.**
{% endstep %}
{% step %}
**ACU 일련 번호를 입력하고 1개 장치 추가를 클릭하세요.**
{% endstep %}
{% step %}
**할당되지 않은 장치 목록에서 새 출입 통제기를 클릭한 다음 설정을 클릭하세요.**
{% endstep %}
{% step %}
**설정에서:**
1. ACU가 **Schlage** device mode에 있는지 확인합니다.
2. 사이트, 건물, 층이 할당되어 있는지 확인합니다.
{% endstep %}
{% endstepper %}
### AD400 도어 추가
{% stepper %}
{% step %}
**Command에서 All Products > Access로 이동합니다.**
{% endstep %}
{% step %}
**상단에서 Controllers를 클릭합니다.**
{% endstep %}
{% step %}
**PIM에 배선된 ACU를 선택합니다.**
1. 오른쪽 상단에서 **추가**.
2. 고유한 **도어 이름을 입력합니다.**
3. 설정 **잠금장치 유형을 Wireless - AD-400으로 설정합니다.**
4. 해당하는 **잠금장치 주소** 및 **허브 주소를 입력합니다.**
{% endstep %}
{% step %}
**SUS 앱에서 페어링된 PIM 및 도어 주소를 볼 수 있어야 합니다. 이 정보가 입력되면 해당 도어와 연결됩니다.**
{% endstep %}
{% step %}
**AD400에는 도어 위치 표시기(DPI)와 탈출 요청(REX)이 장치에 내장되어 있습니다. 도어 설치자의 Settings 페이지에서 DPI와 REX가 기본적으로 켜져 있음을 확인할 수 있습니다. DPI에 추가 도어 하드웨어가 필요하지만 설치되어 있지 않다면 DPI를 비활성화하세요.**
방금 추가한 AD400 도어가 Command의 Access Controller 페이지 아래에 표시되어야 합니다. 동기화하는 데 시간이 걸릴 수 있습니다. 5\~10분 후에도 Command 페이지를 새로 고쳤을 때 잠금장치가 연결됨으로 표시되지 않으면 키카드 또는 키코드 입력을 테스트하여 연결을 생성하세요.
{% endstep %}
{% endstepper %}
***
## 문제 해결 지침
* 액세스 컨트롤러 유닛(ACU)이 **Schlage 모드**인지 확인하십시오. 실수로 **Schlage 모드**로 설정하지 않았다면, 장치를 폐기한 뒤 다시 추가해야 합니다.
* SUS 애플리케이션을 사용하여 데모 모드에서 도어를 테스트해 PIM과 도어 간 연결을 확인합니다.
* 각 PIM 및 AD400 주소가 성공적으로 구성되었는지, 그리고 Command 구성과 일치하는지 확인합니다.
---
