# Schlage AD 시리즈 유선 잠금장치 설정
Verkada [출입 제어기](https://docs.verkada.com/docs/access-control-overview.pdf) 유선 입력을 카트리지에 연결하여 이벤트를 등록하고 잠금장치를 작동해야 합니다. 그러나 이것이 무선 잠금장치가 다음과 통합되는 것을 막지는 않습니다. [AC41](https://docs.verkada.com/docs/door-controller-ac41-datasheet.pdf)/[AC42](https://docs.verkada.com/docs/door-controller-ac42-datasheet.pdf)/[AC12](https://docs.verkada.com/docs/ac12-one-door-controller-datasheet.pdf). 이 문서에서는 Verkada Access Controller와 함께 Schlage AD300 유선 잠금장치를 사용하는 방법에 중점을 둡니다.
### 시작하기 전에
### 다음 하드웨어가 필요합니다:
* [AC41](https://docs.verkada.com/docs/door-controller-ac41-datasheet.pdf)/[AC42](https://docs.verkada.com/docs/door-controller-ac42-datasheet.pdf)/[AC12](https://docs.verkada.com/docs/ac12-one-door-controller-datasheet.pdf) -ACU라고도 합니다.
**참고:** AC62는 무선 잠금장치를 지원하지 않습니다.
* Schlage Utility Software(SUS)는 Android 기기에서만 호환됩니다.
* SUS 케이블.
* AD300 RS485 통신 모듈이 부착된 AD300 잠금장치.\
{% hint style="warning" %}
필요한 항목은 설치에 따라 다릅니다. 도움이 필요하시면 Allegion ESE에 문의하세요.
{% endhint %}
### 알아야 할 사항
* 다음 모드에서는 **Schlage** 모드에서는 ACU가 동일한 설치 환경에서 기존 유선 도어/Verkada 리더를 제어할 수 없습니다.
* AD300은 다른 칩 보드와 분류를 가진 AD400으로, 잠금장치에서 패널로 직접 RS-485 연결을 허용합니다. 이를 위해서는 SUS 애플리케이션에서 잠금장치의 분류를 다시 지정해야 합니다.
* ACU에 연결되는 방식은 다르지만, AD300과 AD400은 Verkada 시스템과 함께 사용할 때 동일한 기능을 제공합니다.
* AC41/AC42는 최대 16개의 AD300을 지원할 수 있지만, 동시에 최대 4개의 유선 AD300에만 전원을 공급할 수 있습니다.
* Allegion은 전기 힌지를 통해 설치 지점의 각 AD300에 외부 12/24 VDC 전원 공급장치로 전원을 공급할 것을 권장하지만, AC41/AC42의 개별 도어 포트에서 전원을 끌어올 수도 있습니다.
***
### 도어를 프로그래밍하고 배선하기
Verkada의 ACU는 PIM400-485 허브를 통한 무선 잠금장치와 유선 AD300 잠금장치의 조합을 지원하며, 총 최대 16개의 잠금장치를 지원합니다.
AD300 시리즈 구성에서는 브리지를 사용하지 않으며, 잠금장치가 ACU에 직접 배선됩니다. 이는 Schlage 도어를 추가하기 전에 프로그래밍해야 합니다. [Verkada Command](https://app.gitbook.com/s/NRq5qDDjsYNxwNzF1bcB/getting-started/get-started-with-verkada-command).
***
### Verkada ACU로 AD300 잠금장치 설정하기
{% hint style="warning" %}
대부분의 경우 자물쇠 기술자 또는 시공업체가 이 지침을 따르게 됩니다.
{% endhint %}

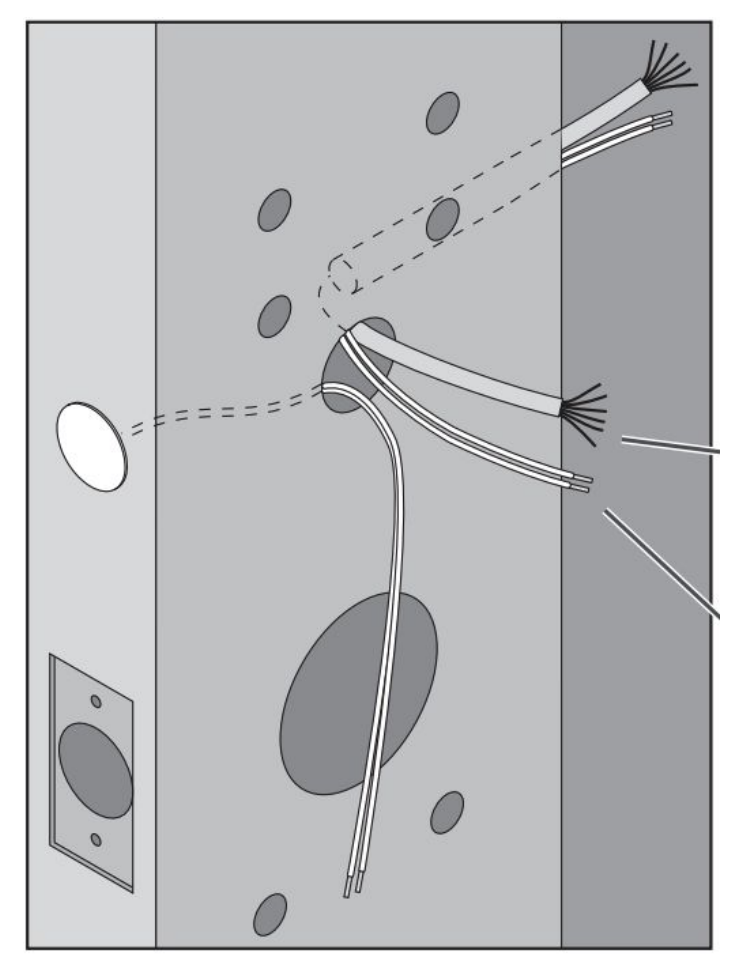

시작하려면, 내장 DPI 센서 때문에 AD300가 작동하려면 도어에 더 많은 구멍을 뚫어야 합니다. 하드웨어 설치 지침은 다음을 참조하세요 [Schlage AD 원통형 시리즈 설치 지침](https://us.allegion.com/content/dam/allegion-us-2/web-documents-2/InstallInstructions/Schlage_AD-Series_for_Cylindrical_Installation_Instructions_102104.pdf).
{% hint style="warning" %}
케이블은 취약하므로 조심해서 다루어야 하며, 케이블이 눌리면 잠금장치 성능이 저하될 수 있습니다.
덮개가 제대로 나사로 고정되지 않으면 템퍼 스위치가 작동하여 잠금장치에서 오류가 출력될 수 있습니다.
{% endhint %}
***
### AD300 잠금장치 구성하기
{% hint style="danger" %}
귀하는 **반드시** 모든 AD300 잠금장치에 주소를 부여합니다.
{% endhint %}
{% stepper %}
{% step %}
**잠금장치를 전원에 연결하거나 배터리가 연결되어 있고 배터리 덮개가 제대로 고정되어 있는지 확인합니다.**
{% endstep %}
{% step %}
**SUS-A 케이블의 Type C 케이블을 Android 휴대폰에 연결하고 USB 케이블을 잠금장치 하단에 연결합니다.**
{% endstep %}
{% step %}
**Schlage Utility Software - SUS 앱을 실행합니다.**
{% endstep %}
{% step %}
**SUS 앱에 처음 로그인하는 경우 비밀번호를 설정해야 합니다:**
* 사용자 유형: 관리자
* 비밀번호: 123456
{% endstep %}
{% step %}
**비밀번호를 재설정합니다.**
{% endstep %}
{% step %}
**Sus 앱에 로그인:**
다음에 로그인하면 **SUS** 앱에서 SUS-A 케이블이 연결되어 있지 않으면 "케이블이 연결되지 않음" 메시지가 표시됩니다.
{% endstep %}
{% endstepper %}
잠금장치와 SUS 앱을 페어링합니다:
{% stepper %}
{% step %}
**연결을 위해 잠금장치를 깨우려면 잠금장치 상단의 Schlage 버튼을 누릅니다. 키패드가 있는 AD의 경우 # 키를 길게 누릅니다.**
{% endstep %}
{% step %}

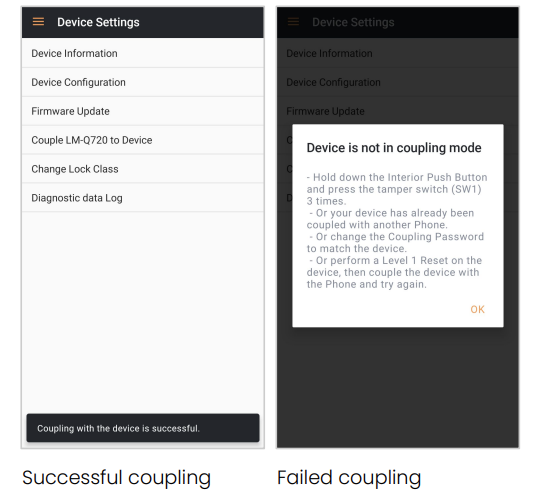

**장치를 페어링합니다: 휴대폰 이름 \[PHONE\_NAME]을 장치에 페어링을 클릭합니다. 장치가 페어링 모드가 아니면 실패합니다.**
a. 잠금장치를 페어링 모드로 전환하려면 잠금장치의 내부 해제(REX 또는 # 키) 버튼을 누른 상태에서 작은 은색 템퍼 스위치를 3번 누르고, 내부 REX 버튼을 놓은 다음 즉시 휴대폰 앱에서 장치 페어링을 선택합니다.
{% endstep %}
{% endstepper %}
{% hint style="warning" %}
페어링에는 몇 번의 시도가 필요할 수 있습니다. 장치가 이미 다른 SUS 휴대폰과 페어링되어 있는 경우, 이 설치를 위해 페어링하려면 잠금장치를 두 번 공장 초기화해야 합니다.
{% endhint %}
#### 잠금장치를 다시 분류하는 경우:
{% stepper %}
{% step %}
**페어링이 완료되면 휴대폰 앱에서 잠금장치 클래스 변경을 선택합니다.**
{% endstep %}
{% step %}
**이 잠금장치의 파일 목록에서 펌웨어 파일을 선택합니다.**
{% endstep %}
{% step %}
**AD300으로 다시 분류할 잠금장치 모델을 선택합니다.**
{% endstep %}
{% step %}
**화면 팝업 안내에 따라 확인하고 업데이트가 시작되도록 합니다.**
{% endstep %}
{% endstepper %}
다시 분류하지 못하면 추가 지원을 위해 Allegion 지원팀에 문의하세요.
***
### SUS 앱에서 잠금장치 주소 구성
SUS-A 케이블이 휴대폰과 잠금장치에 연결된 상태에서.
{% stepper %}
{% step %}
**페어링되지 않은 경우 다시 페어링해야 하므로, 위 단계를 따라 다시 페어링합니다.**
{% endstep %}
{% step %}
**장치 구성으로 이동합니다.**
{% endstep %}
{% step %}
**RS-485 주소를 구성합니다. 주소 번호를 기록해 두세요. Command 도어 설정에 필요합니다.**
{% endstep %}
{% endstepper %}
***
### AD300을 ACU에 배선하기
{% hint style="warning" %}
내보내기 과정은 [타사 무선 잠금장치 배선 모범 사례 KB](https://help.verkada.com/access-control/ko/installation/wiring-best-practices-for-third-party-wireless-locks) 에서 자세한 내용을 확인하세요.
{% endhint %}

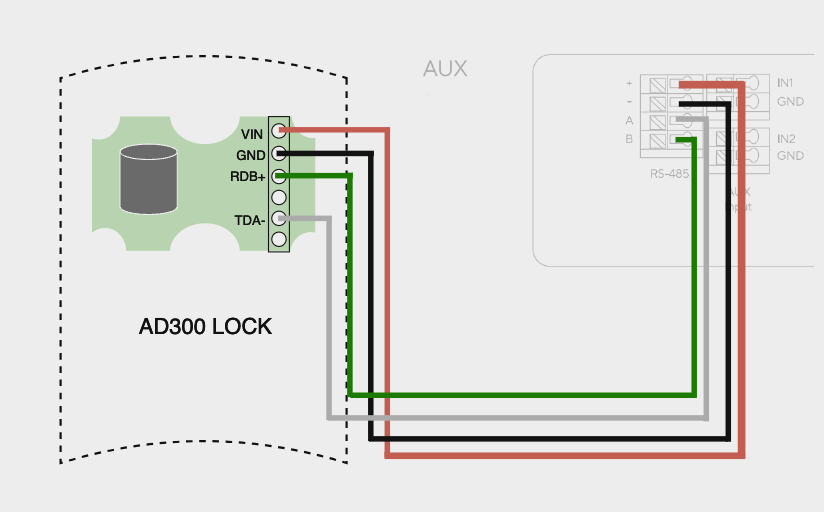

#### AD300을 AC41에 배선하기
AD300은 단일 쌍 RS-485를 통해 AC41에 연결됩니다. 즉, 데이터용 2가닥과 전원용 2가닥이 필요합니다. 차폐 배선의 노출된 금속선을 ACU의 음극 배터리 단자에 접지하는 것이 권장됩니다.
AC41 통합의 경우, 통신 모듈을 다음의 RS-485 입력에 배선합니다 **AUX** 카세트의 RS-485 입력에 배선합니다.
{% hint style="warning" %}
\+ > VIN
\- > GND
A > TDA-
B > RDB+
{% endhint %}
#### AD300을 AC12/AC42에 배선하기
AD300은 단일 쌍 RS-485를 통해 AC12/AC42에 연결됩니다. 즉, 데이터용 2가닥과 전원용 2가닥이 필요합니다. AC42에서는 차폐 배선의 노출된 금속선을 ACU의 음극 배터리 단자에 접지하는 것이 권장되며, AC12에서는 Reader 1 옆의 드레인 와이어 입력에 접지하는 것이 권장됩니다.
* AC42 통합의 경우, 통신 모듈을 다음의 RS-485 입력에 배선합니다 **Door 1**.
* AC12 통합의 경우, 통신 모듈을 다음의 RS-485 입력에 배선합니다 **Reader 1**.
{% hint style="warning" %}
\+ > VIN
\- > GND
A > TDA-
B > RDB+
{% endhint %}

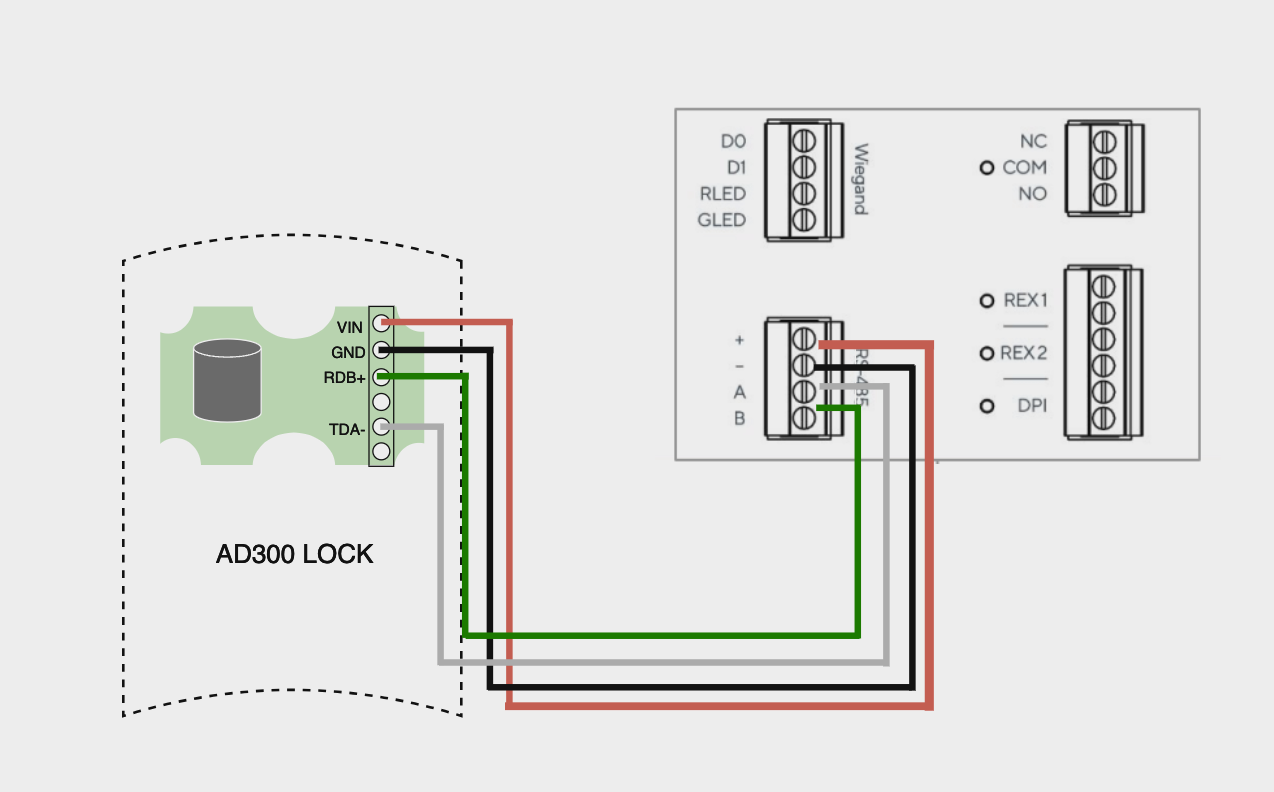

AC42 도어 1

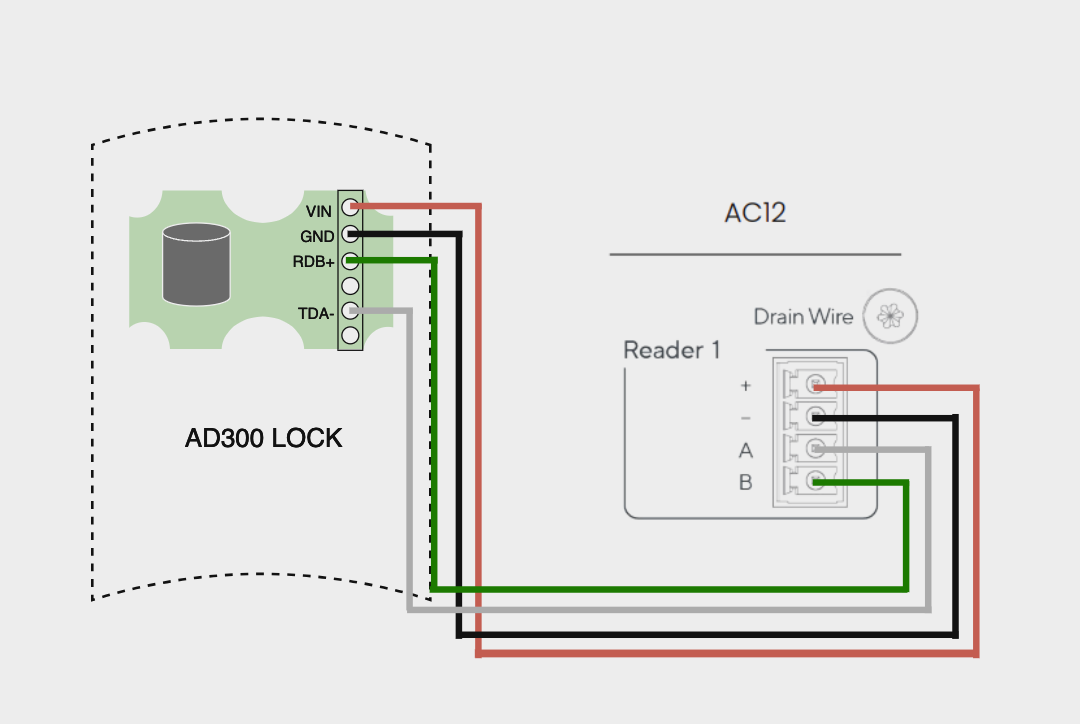

AC12 Reader 1:

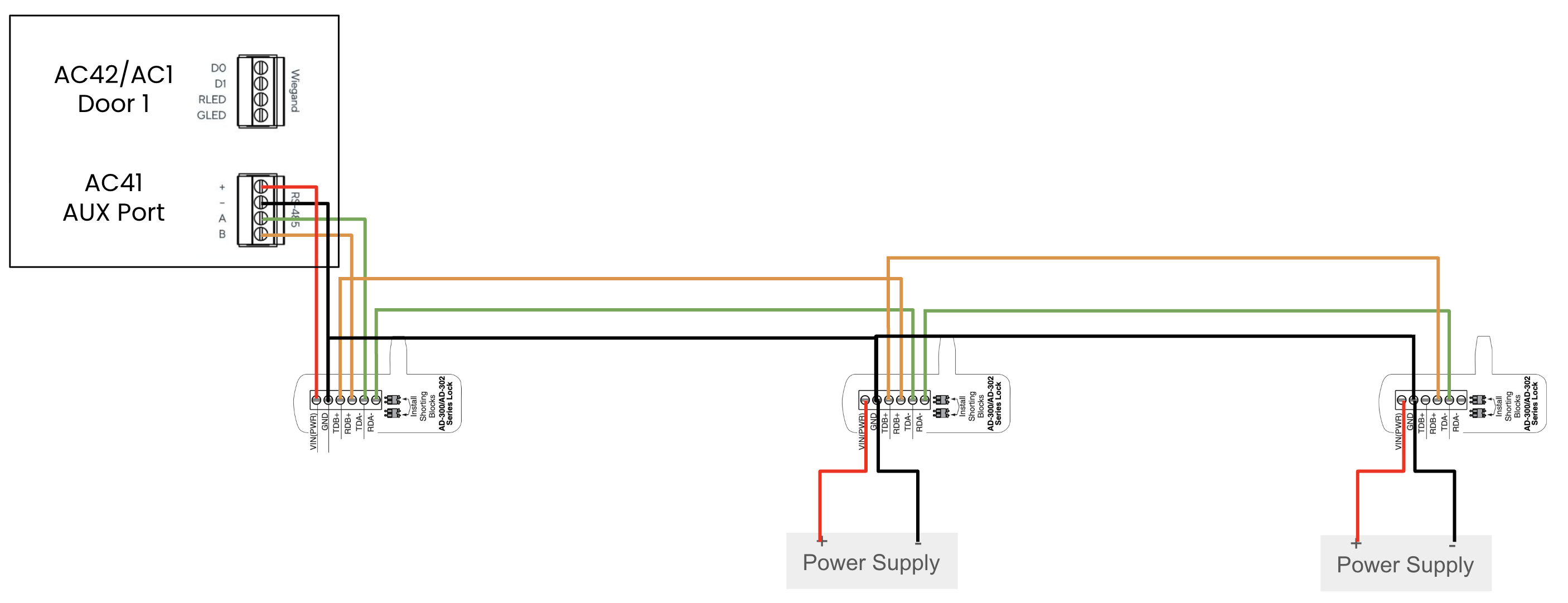

#### **1개 이상의 AD300을 ACU에 배선하기**
{% hint style="danger" %}
ACU는 데이지 체인을 지원하지 않습니다 **여러 AD300 잠금장치에 전원을 공급하지만 데이터는 필요합니다** 선형 버스 토폴로지로 데이지 체인해야 합니다.
{% endhint %}
* AC41/AC42는 최대 4개의 AD300 잠금장치에 전원을 공급할 수 있습니다.
* AC41/AC42는 추가 잠금장치마다 다른 도어 포트 또는 외부 전원 공급장치에서 전원을 끌어올 수 있습니다.
* AC12는 추가 잠금장치마다 외부 전원 공급장치가 필요합니다.
* Allegion은 12/24 VDC로 전원 공급할 것을 권장합니다 [전기 힌지를 통해 도어 설치 시 외부 전원 공급장치](https://us.allegion.com/content/dam/allegion-us-2/web-documents-2/WiringDiagram/Schlage_AD-300_AD-400_Schneider_ACX5720_40_RS485_Wiring_Diagram_109148.pdf).
* 데이터선(A\&B)은 모두 데이지 체인으로 **AUX/Door 1 RS-485** 입력에 선형 버스 토폴로지로 연결해야 합니다.
* 스타 토폴로지는 권장되지 않으며 성능 저하로 이어질 가능성이 높습니다.
***
### 액세스 제어 장치와 잠금장치를 Command에 추가
{% stepper %}
{% step %}
**Verkada Command에서 전체 제품 > 장치로 이동합니다.**
{% endstep %}
{% step %}
**Add Device를 클릭합니다.**
{% endstep %}
{% step %}
**ACU 일련번호를 입력하고 Add 1 Device를 클릭합니다.**
{% endstep %}
{% step %}
**할당되지 않은 장치 목록에서 새 액세스 컨트롤러를 클릭한 다음 Set Up을 클릭합니다.**
{% endstep %}
{% step %}
**Setup에서:**
{% endstep %}
{% endstepper %}
* ACU가 다음 모드에 있는지 확인하세요 **Schlage** 장치 모드.
* 사이트, 건물 및 층이 할당되어 있는지 확인하세요.
***
### AD300 도어 추가
{% stepper %}
{% step %}
**Command에서 All Products > Access Home > Controllers로 이동합니다.**
{% endstep %}
{% step %}
**잠금장치에 연결된 ACU를 선택한 다음, 오른쪽 상단에서 + Add를 선택하여 새 도어를 추가합니다.**
{% endstep %}
{% step %}
**프롬프트가 표시되면 Add Door > Lock Type: Wired-AD-300을 선택하고 해당하는 AD300 주소를 입력합니다. SUS 앱에서 페어링된 도어 주소를 볼 수 있어야 합니다. 이 정보가 입력되면 도어와 연결됩니다.**
{% endstep %}
{% endstepper %}
{% hint style="warning" %}
AD300에는 도어 위치 표시기(DPI)와 탈출 요청(REX)이 장치에 내장되어 있습니다. 도어 설치 프로그램 **Settings** 페이지에서 기본적으로 DPI와 REX가 모두 켜져 있는 것을 확인할 수 있습니다. DPI에 설치되지 않은 추가 도어 하드웨어가 필요한 경우 DPI를 비활성화하세요.
{% endhint %}
Command의 Access Controller 페이지에서 새로 추가한 AD300 도어가 목록에 표시되어야 합니다. 동기화에는 시간이 걸릴 수 있습니다. 5\~10분 후 Command 페이지를 새로 고쳐도 잠금장치가 연결됨으로 표시되지 않으면, 키카드 또는 키코드 입력을 테스트하여 연결성을 생성하세요.
***
## 문제 해결 지침
* 액세스 컨트롤러 장치(ACU)가 다음 모드인지 확인하세요 **Schlage 모드**. 다음으로 설정하는 것을 잊었다면 **Schlage 모드**, 장치를 폐기한 다음 다시 추가해야 합니다.
* AD300이 SUS 애플리케이션에서 성공적으로 커미셔닝되었는지 확인하세요.
* 각 AD300의 주소가 성공적으로 구성되었고 SUS 애플리케이션과 Command 간에 일치하는지 확인하세요.
* SUS 앱에서 잠금장치에 펌웨어 업데이트가 필요하지 않은지 확인하고, 잠금장치와 관련된 문제를 나타낼 수 있는 로그가 있는지 진단 도구를 확인하세요.
