출입 통제를 위한 감시 배선

감시 기능이 Verkada 출입 통제 장치가 절단되거나 단락된 배선을 감지하는 데 어떻게 도움이 되는지 알아보세요

감시는 모든 2세대 이상 출입 통제 제품이 REX 또는 DPI 배선이 정상 개방(NO) 상태에서 절단되었는지, 또는 정상 폐쇄(NC)로 구성된 배선이 단락되었는지를 감지하고, Verkada 알람 트리거로 설정된 경우 알림, 보조 출력 이벤트를 트리거하거나 경보를 발생시킬 수 있게 합니다. 또한 우리는 알람용 감시 배선 을 지원하며, 이는 별도로 구성 및 사용됩니다.

감시 유형

대부분의 출입 통제 컨트롤러는 단일 EOL(종단 저항) 감시와 이중 EOL 감시를 지원합니다. 이 두 가지 감시 유형은 정상 개방(NO) 또는 정상 폐쇄(NC)로 배선된 REX 및 DPI 센서에 적용할 수 있습니다. 저항기는 회선 끝에서 배선의 단락이나 절단을 방지하기 위해 장치에 최대한 가깝게 배치해야 합니다.

감시 배선은 현재 AC41에서 사용할 수 없습니다.

단일 EOLR 감시

저항	상시 폐쇄(NC)	상시 개방(NO)
0 Ω	단락 회로; 이상 상태	단락 회로 또는 폐쇄 이벤트; 경보 작동
1000Ω	정상 상태	정상 상태
무한대 Ω	배선 절단 또는 개방 이벤트; 경보 작동	배선 절단; 이상 상태

이중 EOLR 감시

저항	상시 폐쇄(NC)	상시 개방(NO)
0 Ω	단락 회로; 이상 상태	단락 회로; 이상 상태
1000Ω	정상 상태	폐쇄 이벤트; 경보 작동
2000Ω	개방 이벤트; 경보 작동	정상 상태
무한대 Ω	배선 절단; 이상 상태	배선 절단; 이상 상태

EOL 저항기는 1000Ω이어야 합니다.

EOL 저항기를 출입 통제 컨트롤러에 배선하십시오.

저항기는 항상 회로의 끝단에, 센서에 최대한 가깝게 설치해야 합니다. 패널에 EOL 저항기를 설치하면 감시의 목적이 저해될 수 있습니다.

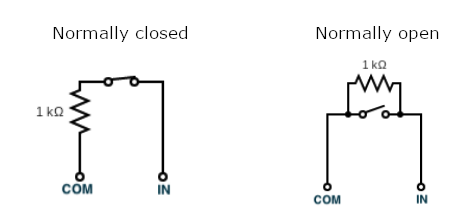

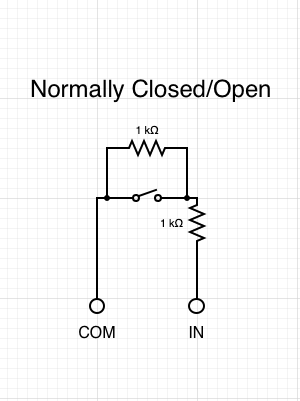

단일 EOLR 이중 EOL

Command에서 EOL 저항기 설정하기

1

Verkada Command에서 All Products > Access로 이동합니다.

2

모든 사이트 드롭다운에서 사이트를 선택합니다.

3

문을 선택한 다음 설정을 클릭합니다.

4

하드웨어 아래에서 EOL 저항기가 위치한 곳을 선택합니다. 감시 배선은 다음 섹션에서 구성할 수 있습니다:

a. DPI b. REX1 c. REX2

5

감시 배선 드롭다운 옆에서 해당 문에 맞는 EOL 저항기를 선택합니다.

6

감시 이벤트용 이벤트 타일은 활성화되면 자동으로 표시됩니다.

감시 배선을 활성화할 때 저항기가 설치되어 있는지 확인하십시오. 그렇지 않으면 오탐 경보가 발생할 수 있습니다.

알림

감시 경보는 문 강제 개방과 유사하게 문 이벤트로 처리됩니다. 보조 출력(AUX)을 구성하여 감지된 탬퍼 이벤트를 스트로브 또는 경보에 알리도록 할 수 있으며, 이를 통해 악의적인 행위를 억제할 수 있습니다. 참조 출입 통제 이벤트 알림 구성 하여 EOL 저항기 알림을 구성하십시오.

REX가 해제 시 문을 열도록 구성되어 있고, 출입 감지용이 아닌 경우에도, 감시 배선 구성이 실패하고 NO 및 NC 구성에서 완전한 단락 또는 개방 회로가 감지되면 문은 계속 잠금 해제됩니다.
