출입 컨트롤러용 권장 배선

Verkada 출입 도어 컨트롤러용 전선 선택 권장 사항을 알아보세요

Verkada 출입 통제 장치(ACU)는 RS-485 및 표준 Wiegand 리더를 지원할 수 있습니다.

이 목록은 Verkada 출입 통제기(AC)와 함께 사용하는 것이 권장되는 전선 유형과 최대 길이를 보여줍니다. 모든 전선은 연선 순동 도체를 사용해야 하며, 구리 피복 알루미늄 전선(CCAW)과 같은 재료는 권장되지 않습니다.

배선 방법은 National Electrical Code, ANSI/NFPA 70, 지역 규정 및 관할 당국의 요구 사항을 따라야 합니다.

신호	AWG	트위스티드 페어	도체	차폐형	최대 길이
리더 옵션 1	22	예		예	250 ft (76m)
리더 옵션 2	20	예		예	300 ft (91m)
리더 옵션 3	18	예		예	500 ft (152.4m)
전원(22 게이지)	22		예	예	600 ft (182.8m)
전원(18 게이지)	18		예	예	1,500 ft (457.2m)
요청 시 출구	22/18		예	예	1,500 ft (457.2m)
도어 접점	22		예	예	1,500 ft (457.2m)

1쌍의 꼬임선을 사용하여 – (접지) 및 + (전원)에 연결하고, 데이터용으로 1쌍의 꼬임선(위건드 리더의 경우 D0/D1, Verkada 리더의 경우 A/B)을 사용합니다.

각 개별 케이블이 차폐되어 있고 적절한 게이지를 갖추고 있다면 AC 콤보/트렁크 배선을 사용할 수 있습니다.

⚠️ 반드시 사용해야 합니다 오직 ACU의 모든 입력에는 차폐 배선만 사용해야 합니다. 잠금장치를 포함하여 출입 통제기에 연결되는 모든 구성 요소는 차폐 배선으로 연결해야 합니다. 차폐 배선을 사용하지 않고 올바르게 접지하지 않으면 리더 성능 저하 또는 출입 통제기 손상이 발생할 수 있습니다.

팁: 케이블이 차폐형인지 확인하려면 전선을 둘러싼 금속 포일과 노출된 금속 드레인 와이어를 찾으세요.

설치를 접지하세요

1

리더의 드레인(노출된 금속) 와이어를 차폐 배선의 드레인(노출된 금속) 와이어에 연결합니다.

2

배선의 드레인 와이어를 접지에 연결합니다. 이상적으로는 리더 근처에서 접지 연결을 하는 것이 좋습니다. 예를 들어, 접지된 접속함이나 도어 프레임이 있는 접지 지점을 사용할 수 있습니다.

3

또는 리더에서 드레인 와이어를 접지할 방법이 없다면, 접지된 접속함, 접지 버스바 또는 출입 통제기의 배터리 음극 단자를 사용해 AC에서 접지할 수 있습니다. 배터리를 사용하는 경우 연결을 분기할 수 있습니다(배터리로 가는 연결 하나와 드레인 와이어로 가는 연결 하나).

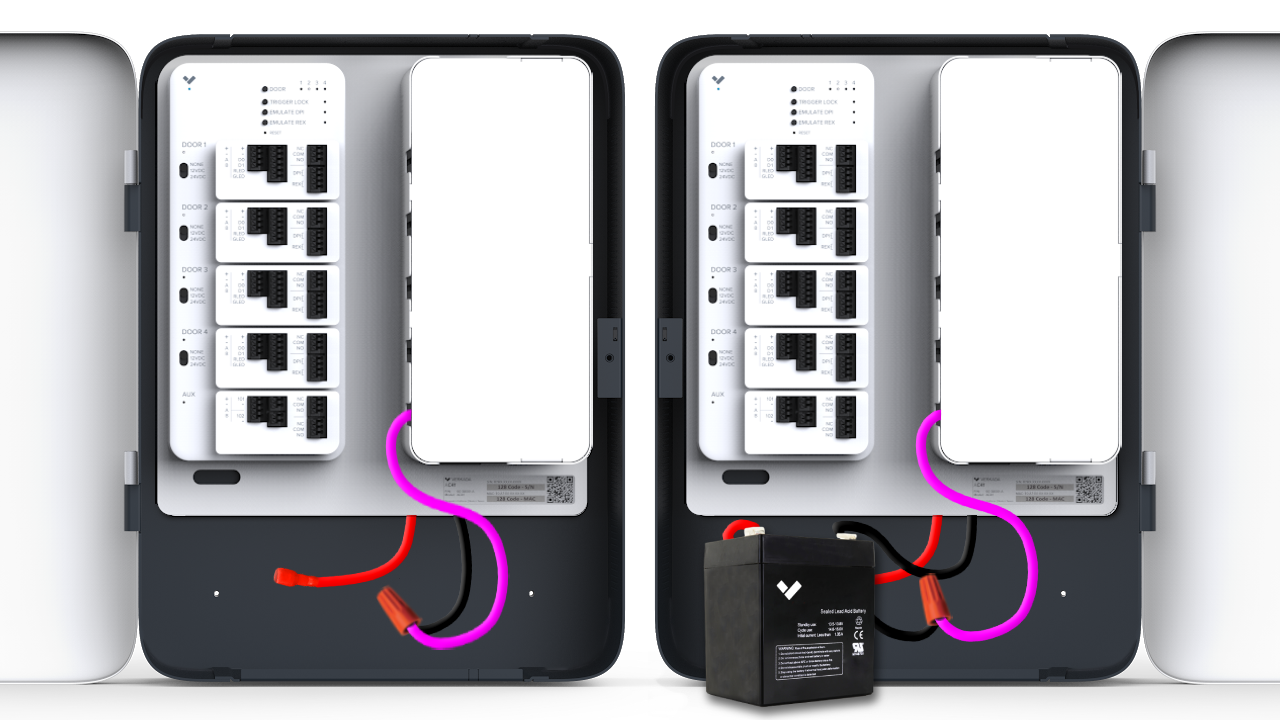

이미지는 드레인 와이어가 AC의 음극(검은색) 배터리 단자에 어떻게 연결될 수 있는지 보여줍니다.

• 빨간색 와이어는 양극 배터리 단자를 나타내며, 분홍색 와이어는 노출된 금속 드레인 와이어를 나타냅니다.

• 왼쪽의 AC는 드레인 와이어가 검은색 배터리 와이어에 직접 연결되어 있습니다.

• 오른쪽의 AC는 드레인 와이어가 배터리 음극 단자에 연결된 것을 보여줍니다.

• 다른 모든 출입 통제 모델의 경우, 장치 섀시에 전용 접지 연결 핀이 제공됩니다.

⚠️ 출입 통제기의 COM 및 – (음극) 포트는 지원하지 않습니다 접지로 사용해서는 안 됩니다. 그렇게 하면 장비가 손상될 수 있습니다. 드레인 와이어의 한쪽 끝만 접지에 연결해야 하며, 다른 쪽 끝은 어떤 것에도 연결해서는 안 됩니다.
