AC41과 함께 사용하는 화재 경보 제어 패널

도어락을 화재 경보 시스템과 올바르게 통합하세요

일부 출입 통제 설치에서는 잠금장치를 화재 경보 제어반(FACP)에 연동해야 합니다. 이를 통해 FACP는 화재 경보가 활성화된 동안 특정 문을 잠금 해제하거나 전원을 차단할 수 있습니다. 일반적으로 잠금 해제되는 문에는 비상 대피구, 계단실 문, 엘리베이터 로비 문, 그리고 외부 출입문 또는 출구가 포함됩니다.

각 주, 카운티, 시/군/구마다 요구사항이 다릅니다. 어떤 곳은 다른 곳보다 더 엄격할 수 있습니다. 충족해야 할 요구사항을 파악하는 것은 설치자의 책임입니다.

개괄적으로 보면, FACP 릴레이는 액세스 전원 컨트롤러의 FACP 트리거 입력에 직접 배선됩니다. 또한 비상 REX 버튼을 연결하여 마그락을 해제할 수 있습니다.

FACP에서 액세스 전원 컨트롤러 / 전원 공급장치로의 배선도

---

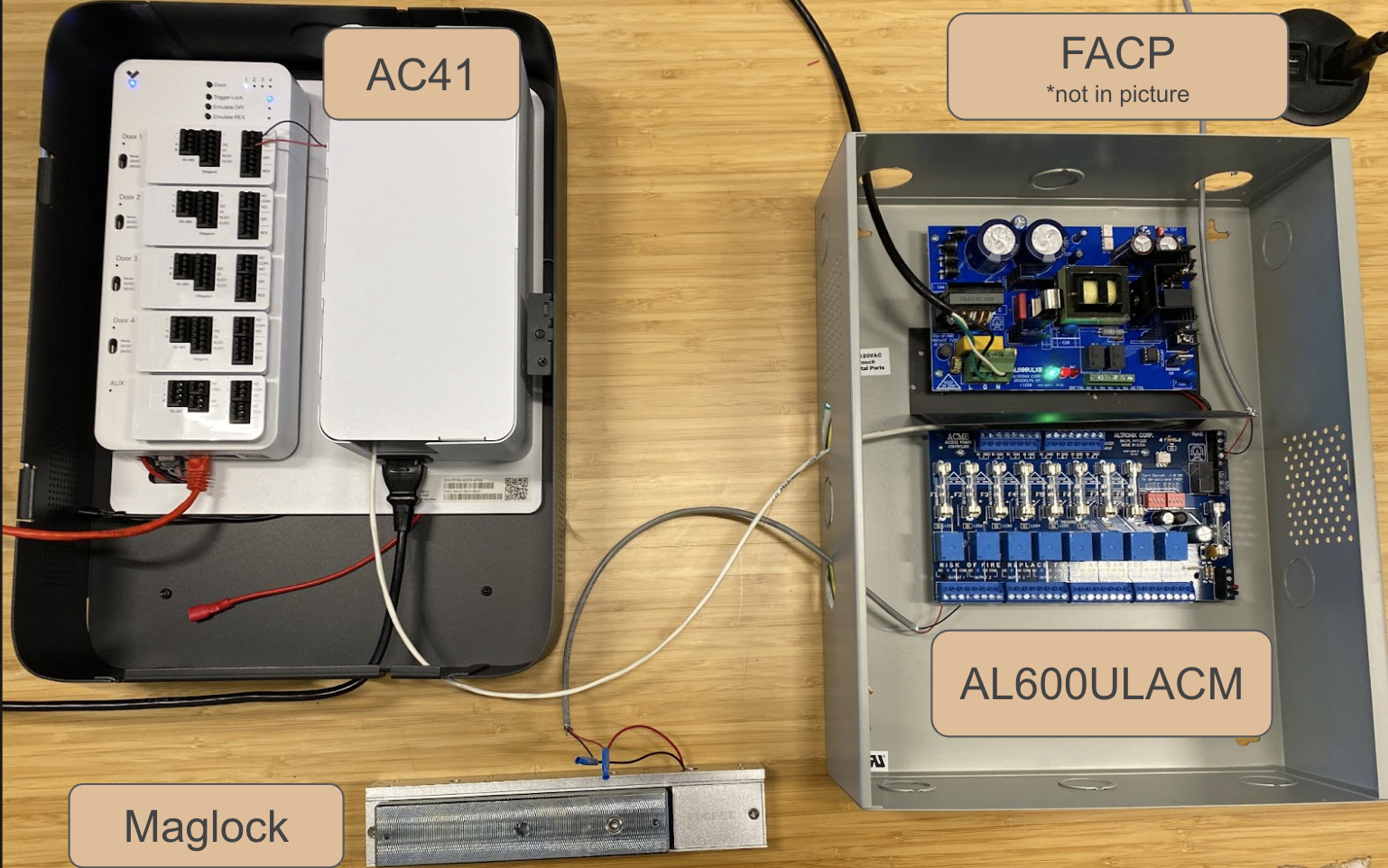

설치 예시

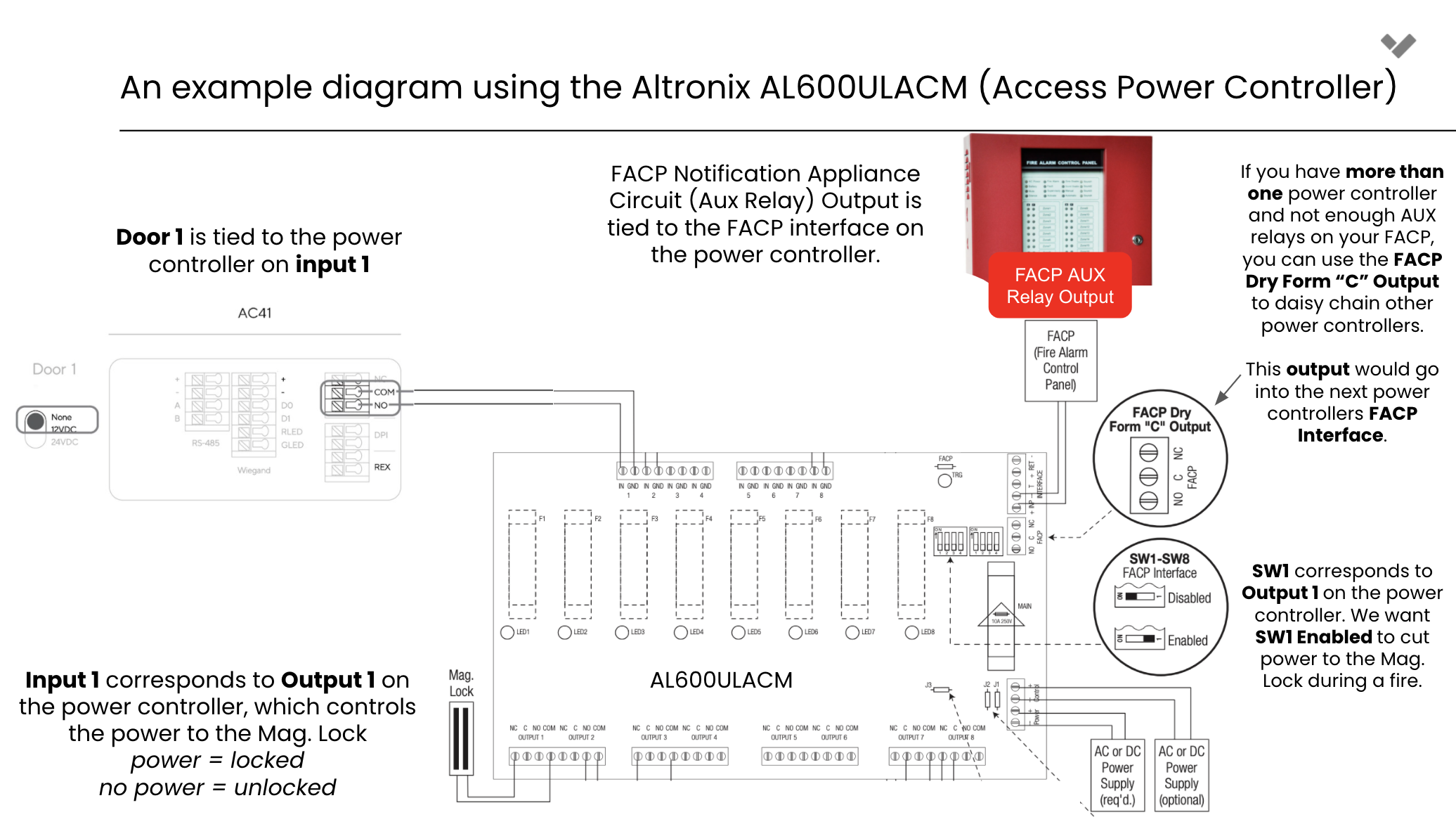

Altronix AL600ULACM(액세스 전원 컨트롤러)을 사용한 배선도

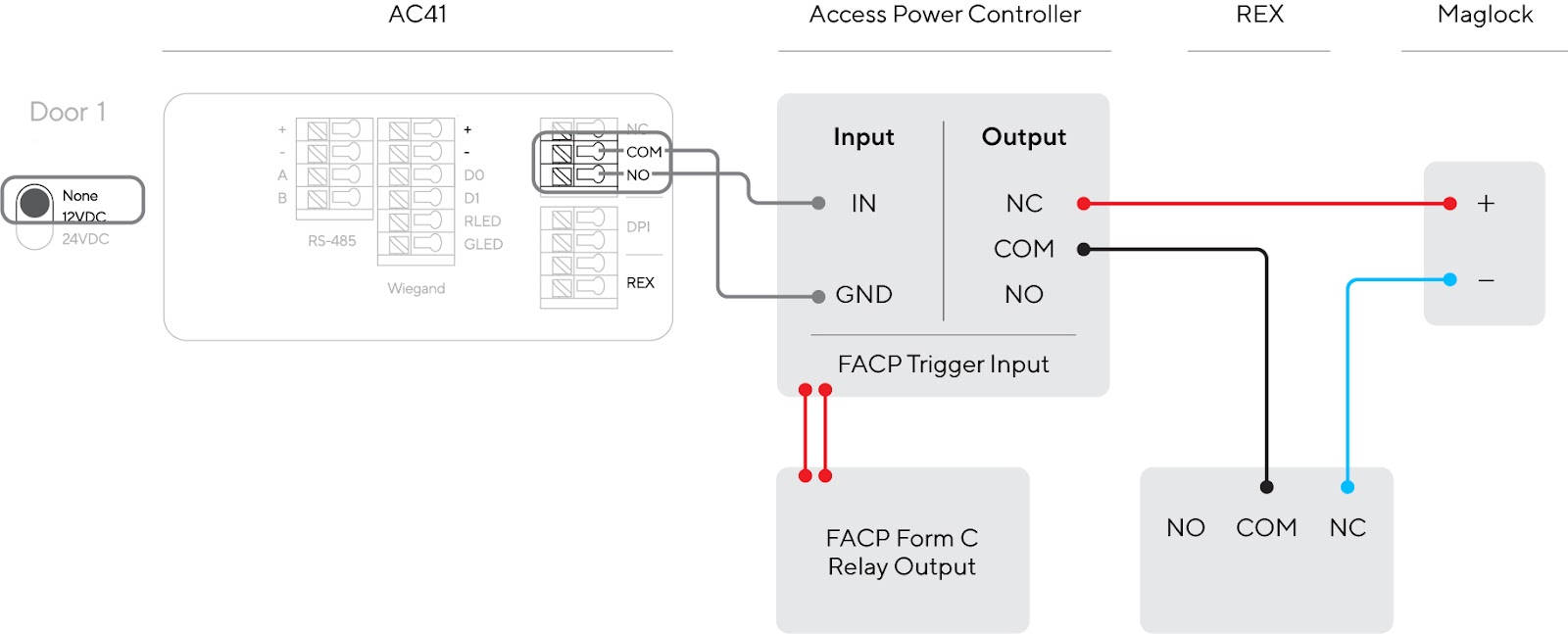

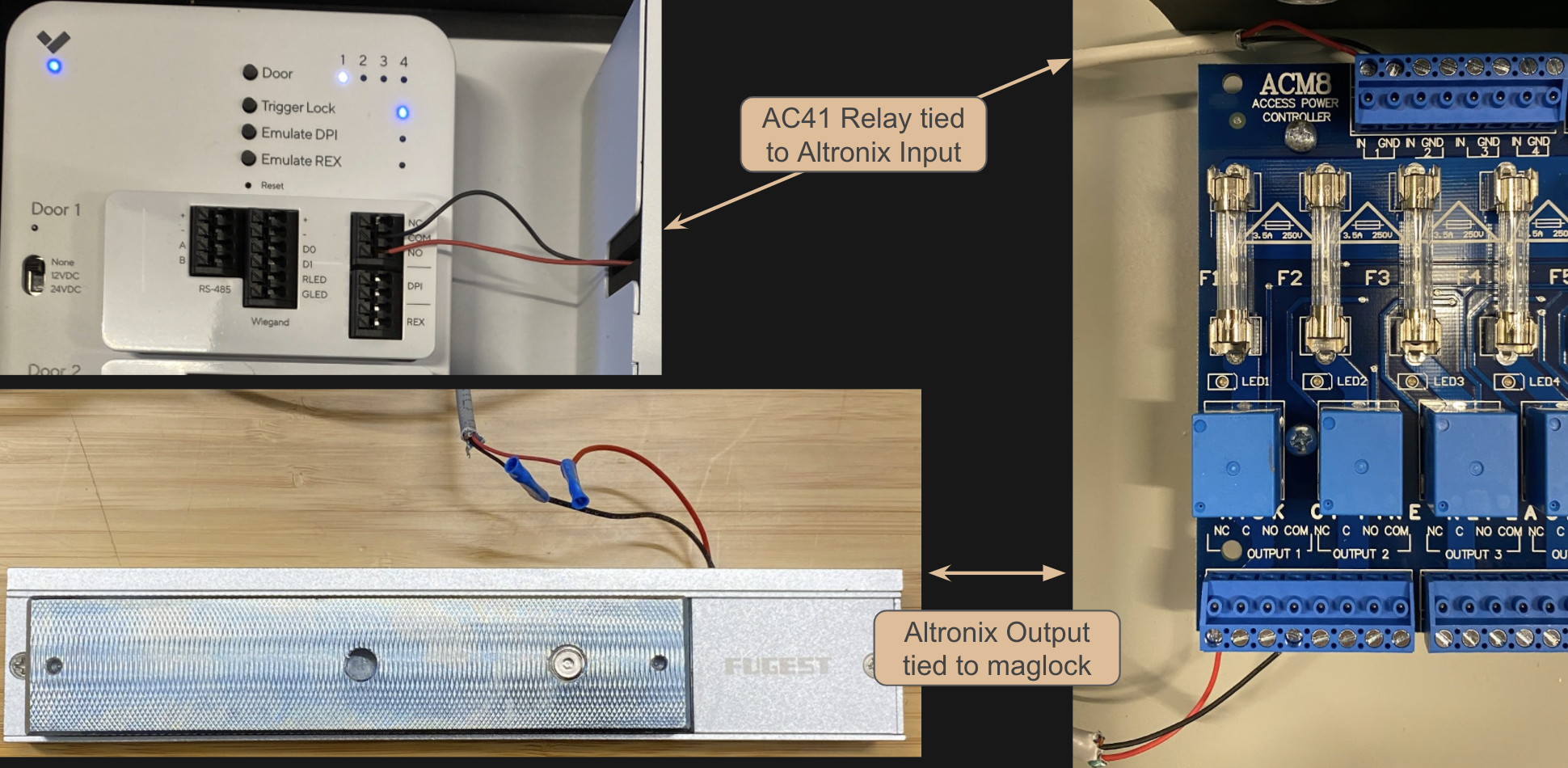

AC41 → 액세스 전원 컨트롤러 → 마그락

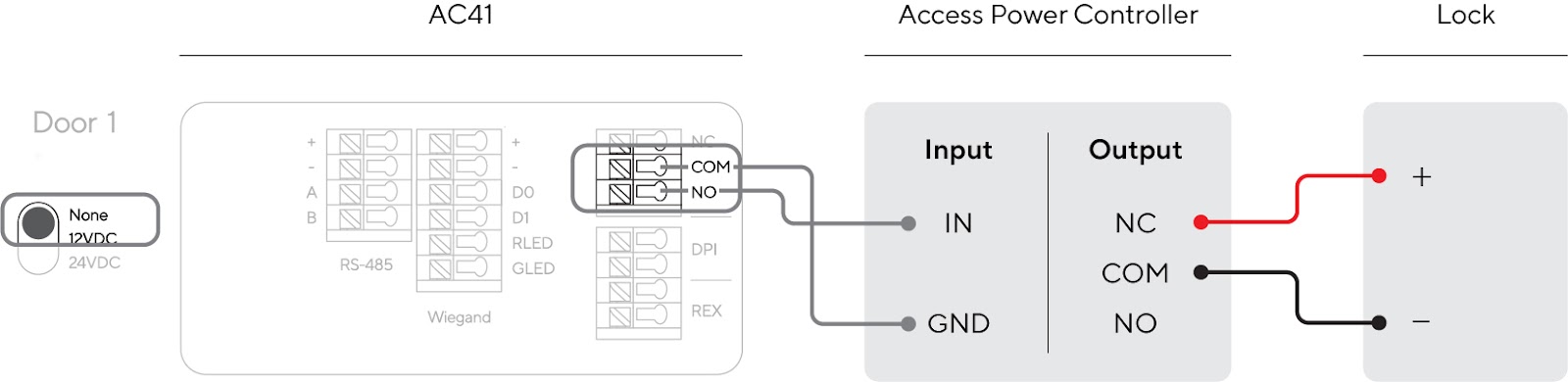

AC41 → 액세스 전원 컨트롤러 → 잠금장치

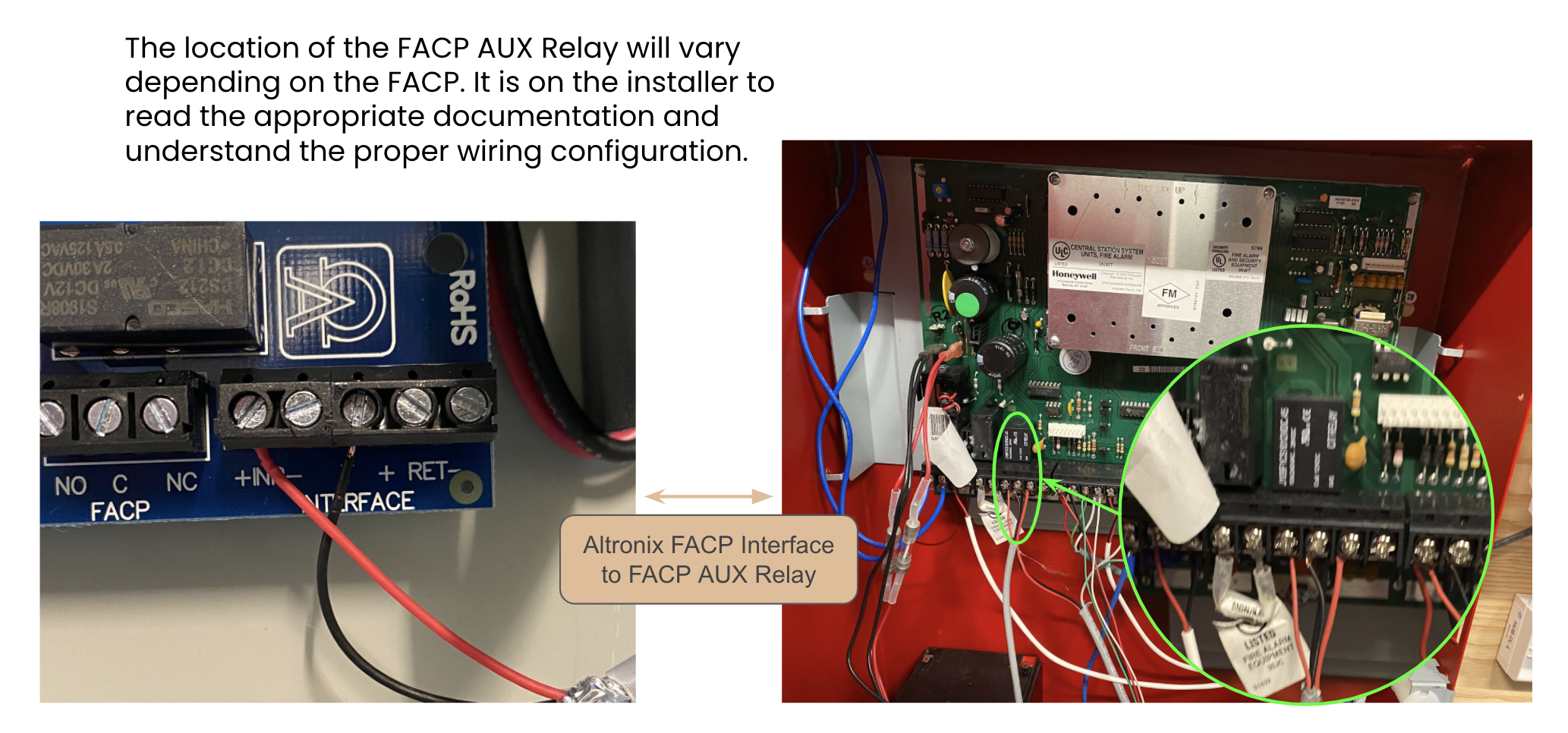

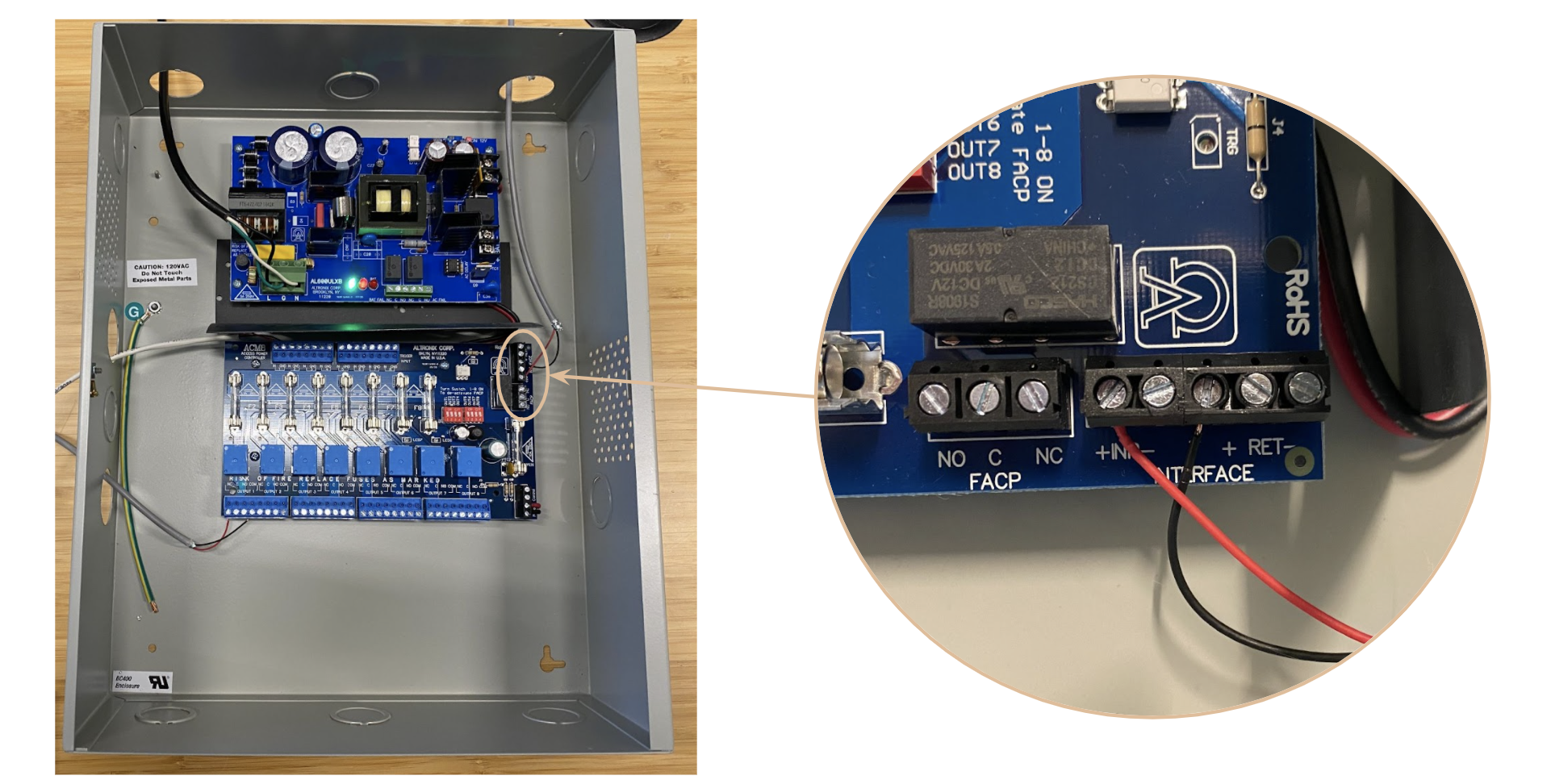

액세스 전원 컨트롤러 FACP 인터페이스

액세스 전원 컨트롤러 → FACP

AC41 - Altronix 전원 컨트롤러 - 잠금장치 - FACP 연동을 보여주는 동영상

---

FAQ

화재 경보 제어반은 어떻게 작동하나요?

1

FACP가 화재를 감지하면 경보를 시작하여 사이렌을 울리고 소방서에 알립니다.

2

또한 보조 릴레이(또는 여러 개의 릴레이)를 작동하도록 프로그래밍할 수 있습니다.

3

그런 다음 릴레이는 액세스 전원 컨트롤러에 직접 배선됩니다.

4

이후 액세스 전원 컨트롤러/전원 공급장치가 전원을 차단하거나 구성된 잠금장치를 해제합니다.

FACP를 Verkada AC41에 직접 연결할 수 있나요?

아니요. Verkada AC41은 하지 전용 FACP 입력이 없습니다. 따라서 설치에 FACP 연동이 필요하다면, 여러분은 사용할 수 없습니다 Verkada AC41을 사용하여 잠금장치에 전원을 공급할 수 없습니다. 이는 도어 컨트롤러를 없음 으로 설정해야 하며, 웻 구성(12VDC 및 24VDC)을 사용할 수 없습니다.

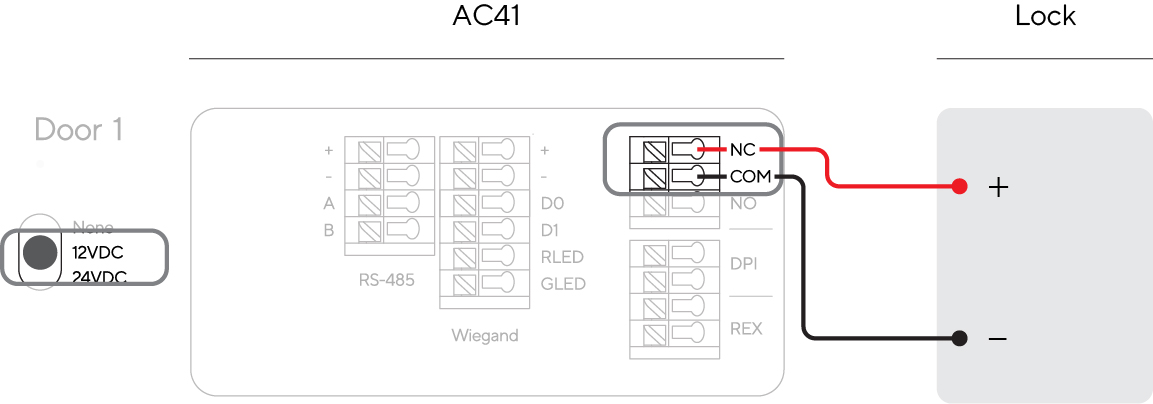

웻 구성에서는 액세스 전원 컨트롤러/전원 공급장치가 없으므로 FACP 입력을 잠금장치와 연동할 방법이 없습니다.

내 액세스 전원 컨트롤러에서 FACP 트리거 입력은 어디에서 찾을 수 있나요?

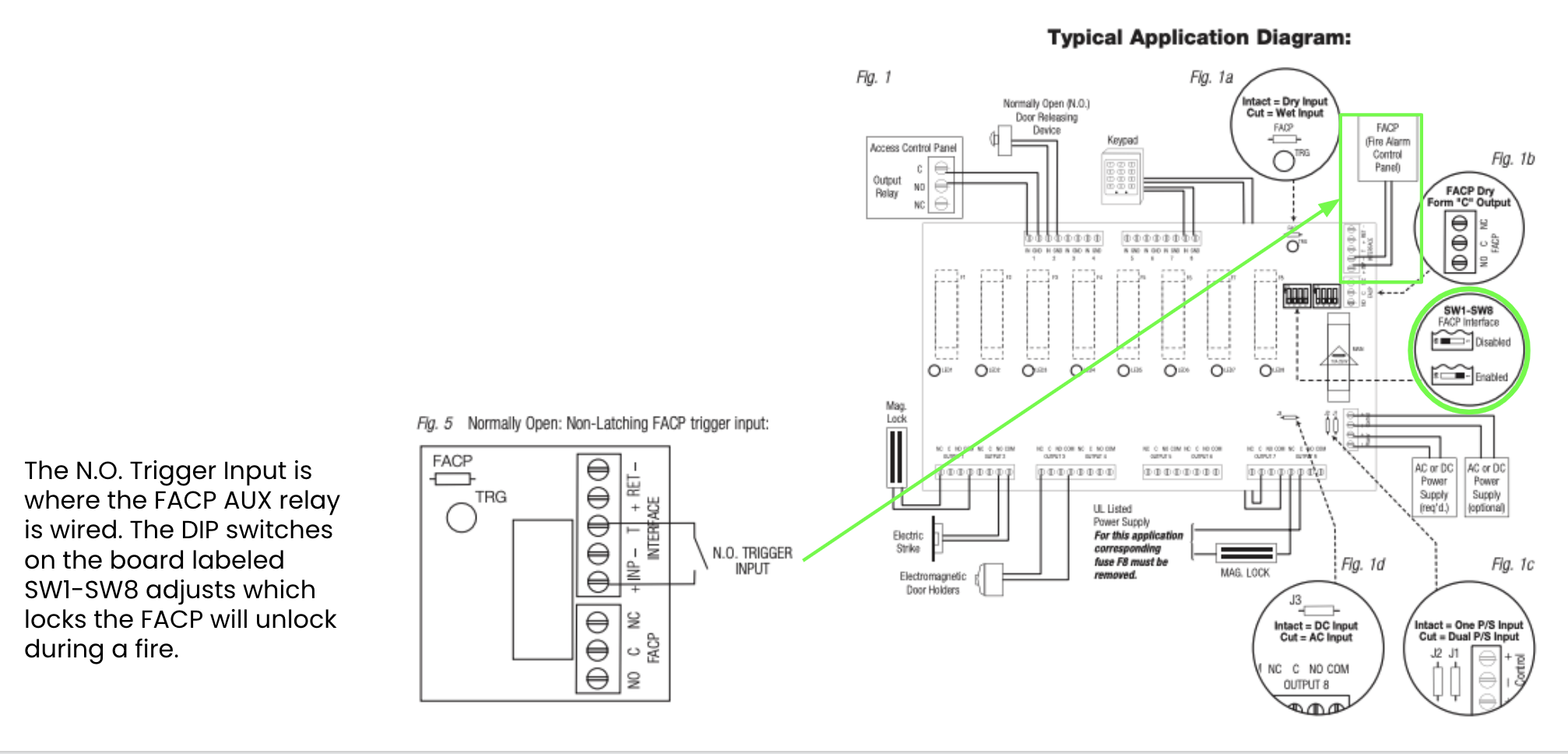

FACP 트리거 입력의 위치는 달라집니다 사용 중인 액세스 전원 컨트롤러/전원 공급장치에 따라 달라집니다. 적절한 문서를 읽고 올바른 배선 구성을 이해하는 것은 설치자의 책임입니다. 예를 들어, 널리 쓰이는 전원 컨트롤러인 Altronix AL600ULACM에서는, 문서 FACP 트리거 입력의 위치와 배선 방법을 보여줍니다:
