# AX11 엘리베이터 설치

Verkada [AX11 IO 컨트롤러](https://docs.verkada.com/docs/io-controller-ax11-datasheet.pdf) 를 사용하면 조직에서 최대 2개의 엘리베이터 뱅크에 걸쳐 최대 16개 층의 출입 통제를 관리할 수 있습니다. 리더는 각 엘리베이터 내부에 설치해야 합니다. 엘리베이터 안에서 배지를 스캔하면 층 버튼을 누를 수 있습니다.

{% hint style="danger" %}
Verkada Command를 통해 해당 층의 접근 권한을 부여받아야 합니다. 해당 층에 대한 접근 권한이 없으면 어떤 층 버튼도 누를 수 없습니다. 방법 알아보기 [Command에서 AX11 구성](https://help.verkada.com/access-control/ko/configuration/configure-the-ax11-io-controller).
{% endhint %}

## 사전 요구 사항

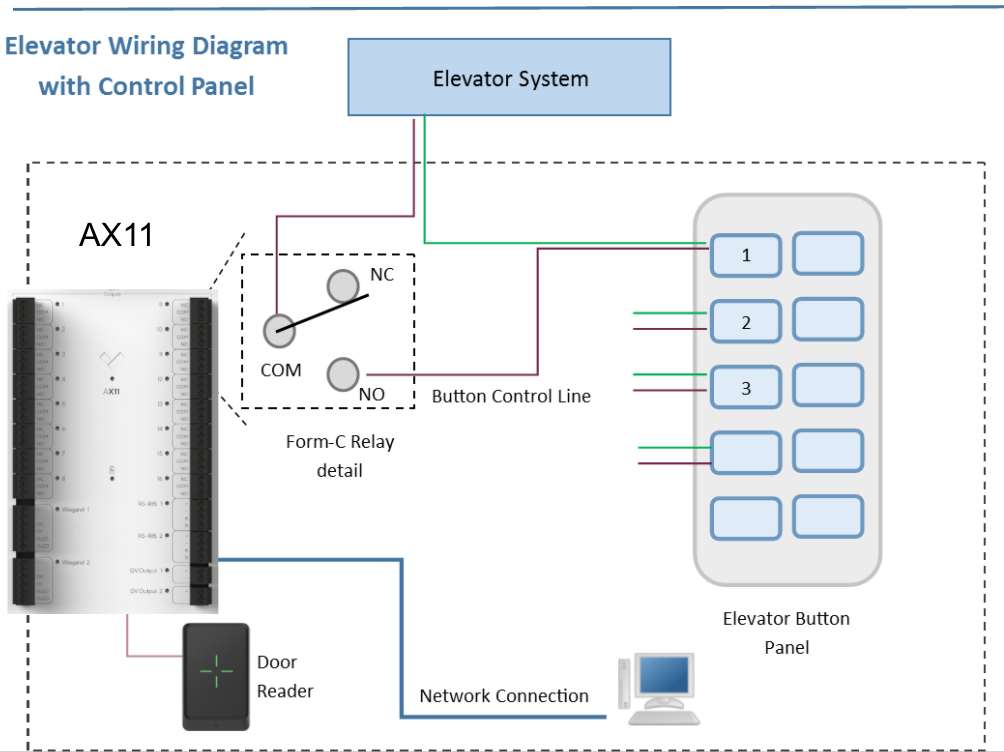

각 층마다 **두 개의** 버튼 제어 리드(**단일 와이어 쌍에서**)이 필요하며, 이는 엘리베이터 시스템 설치의 일부로 제공되어야 합니다.

표준 구성에서는:

* 이 리드들을 서로 접촉시키면 버튼을 눌러 해당 층에 접근할 수 있습니다.
* 리드가 서로 떨어져 있으면 층 버튼을 누를 수 없습니다. 일부 엘리베이터 제조업체/모델은 반대 동작을 합니다.

![](https://3458411332-files.gitbook.io/~/files/v0/b/gitbook-x-prod.appspot.com/o/spaces%2FaaHs5RfKqv9Z49mi02cC%2Fuploads%2Fgit-blob-56270d0e1216d95a949d4316257edfc98a0569d1%2F8cd22f3fd79638e9af64f4df0d6ba8c3cfb325c3.png?alt=media)

## AX11 엘리베이터 배선

표준 구성에서는: 엘리베이터 제어 패널에서 제어 리드는 Normally Open(NO)로 배선됩니다. 아래와 같이 각 층의 제어 리드는 AX11의 출력 릴레이 중 하나에 연결해야 합니다.

올바른 배선 구성 요구 사항을 확인하려면 엘리베이터 제조업체의 설치 설명서를 참조하세요. 예를 들어 NO 또는 Normally Closed(NC)입니다.

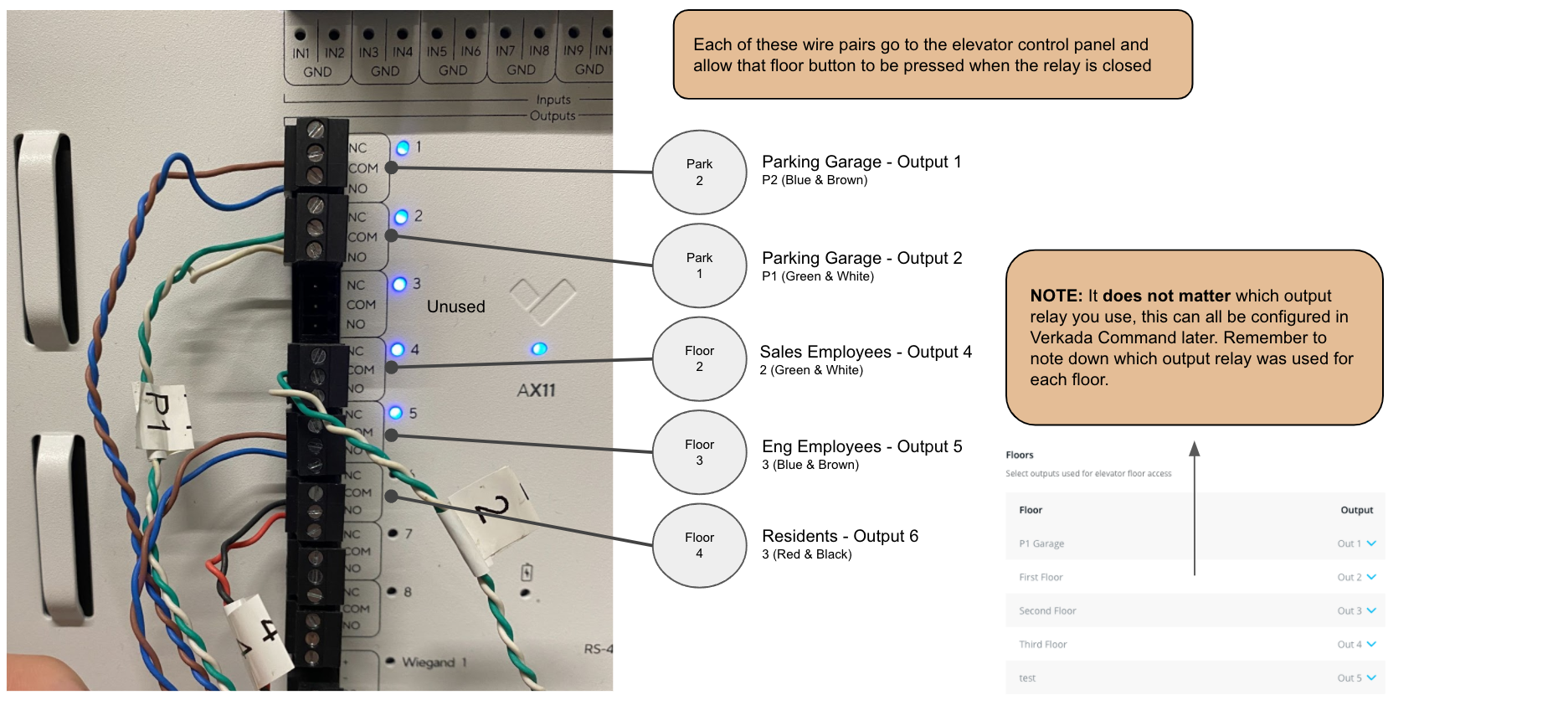

**예시**: AX11 엘리베이터 배선

![](https://3458411332-files.gitbook.io/~/files/v0/b/gitbook-x-prod.appspot.com/o/spaces%2FaaHs5RfKqv9Z49mi02cC%2Fuploads%2Fgit-blob-fdebfb9144cf2f3c92deba781de1f2fb83a5814c%2Ff7295834ea041b1879e644790781235ceac264fc.png?alt=media)

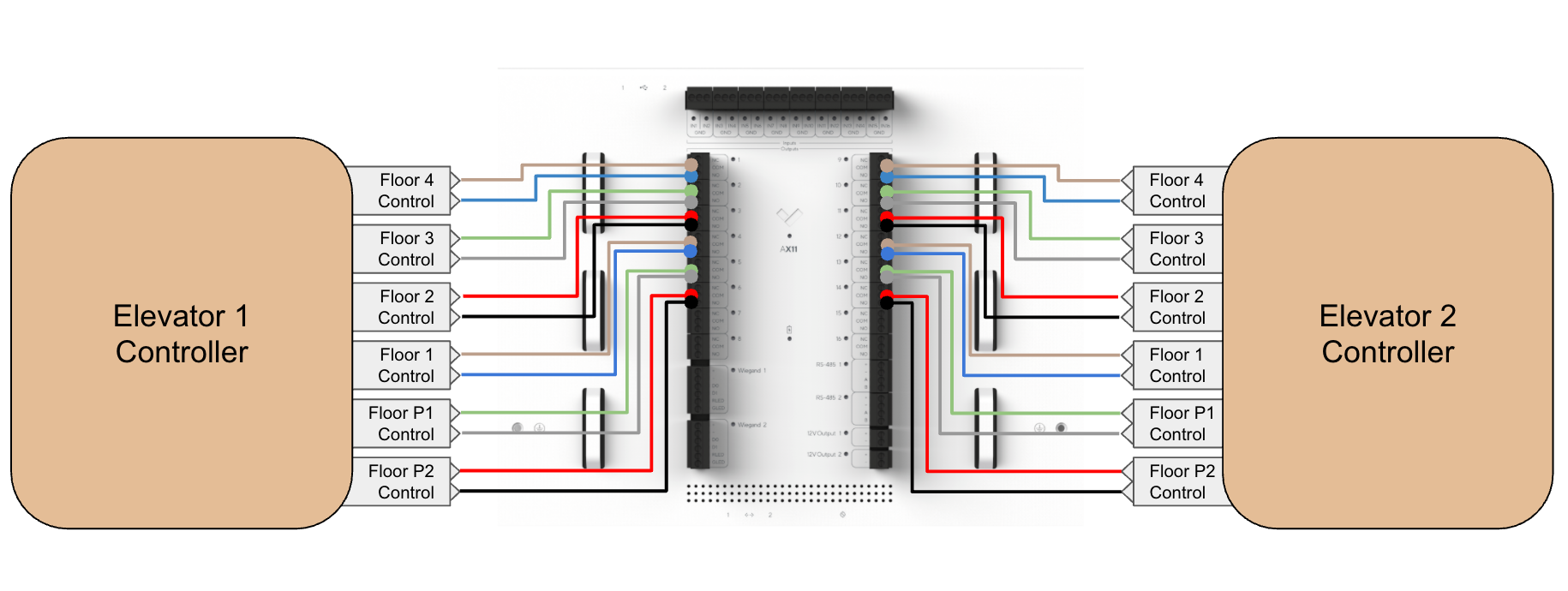

**예시**: AX11 엘리베이터 배선(엘리베이터 2대, 각 6층 예시)

![](https://3458411332-files.gitbook.io/~/files/v0/b/gitbook-x-prod.appspot.com/o/spaces%2FaaHs5RfKqv9Z49mi02cC%2Fuploads%2Fgit-blob-92986f918ddfc9b7dbecb3902636f59fa5a6785a%2Fb6e51223cec50e6c66cfa8ef71fe115f92f5770c.png?alt=media)

## AX11 리더 배선

리더는 엘리베이터 캐빈 내부에 있어야 합니다. AX11은 Wiegand 및 Verkada 리더를 지원합니다. 리더 조합은 무엇이든 지원됩니다(예: Verkada 리더 1대와 Wiegand 리더 1대). 리더를 [연결하는 방법](https://docs.verkada.com/docs/access-control-ax11-quick-start-guide.pdf).

{% hint style="warning" %}
이 장치에서는 한 번에 리더 2대만 사용할 수 있습니다. 엘리베이터 1대당 리더 1대(엘리베이터 2대의 경우) 또는 단일 엘리베이터에 리더 2대를 사용할 수 있습니다.
{% endhint %}

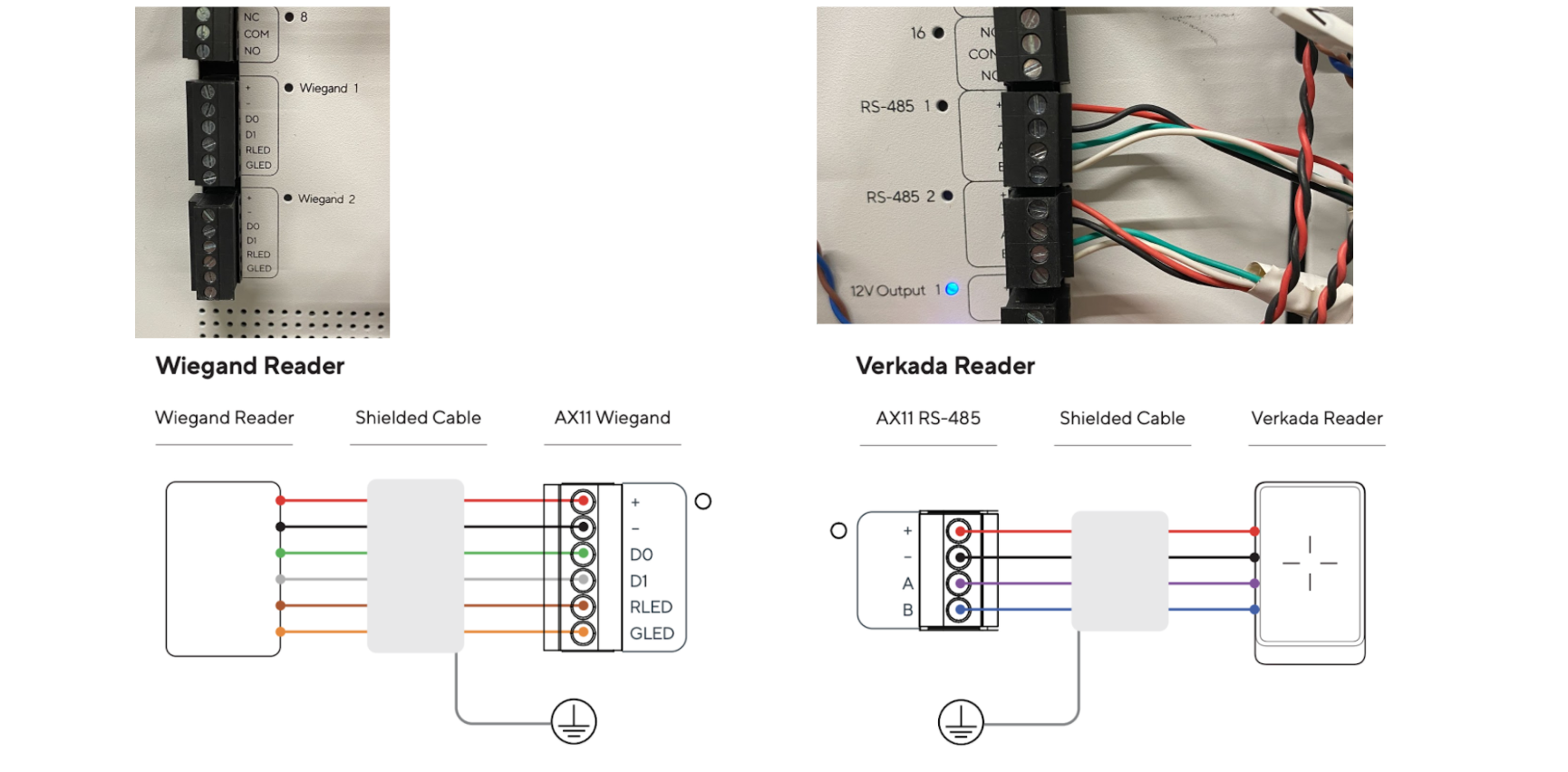

**예시**: 리더 배선

![](https://3458411332-files.gitbook.io/~/files/v0/b/gitbook-x-prod.appspot.com/o/spaces%2FaaHs5RfKqv9Z49mi02cC%2Fuploads%2Fgit-blob-b18cf218fc882c668fb654f01a17133eb0370119%2Fcdaf372b6f807b2cb4c8c10a37c170702e25870f.png?alt=media)

## AX11 접지

엘리베이터 이동 케이블은 EMF에 취약하며, 특히 리더 와이어가 그렇습니다. 이로 인해 AX11 컨트롤러가 손상될 수 있습니다.

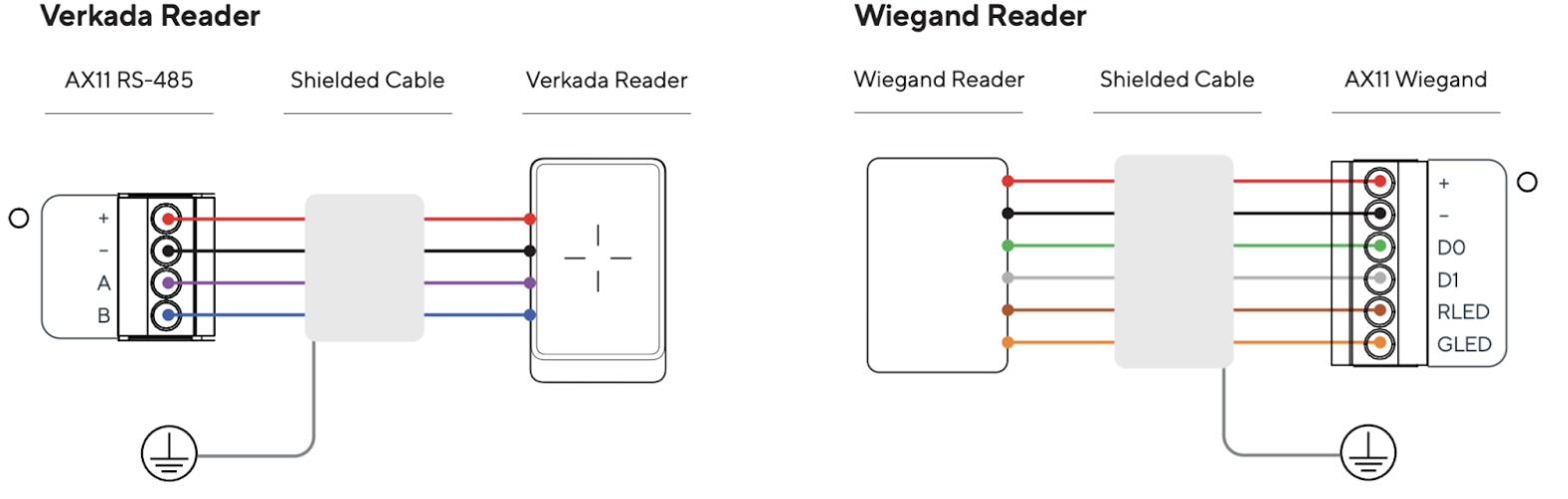

리더는 차폐 케이블을 사용해 배선하고, 노출된 금속 드레인 와이어가 적절하게 접지되었는지 확인하세요. **가급적 리더 설치 쪽 끝에서**.

![](https://3458411332-files.gitbook.io/~/files/v0/b/gitbook-x-prod.appspot.com/o/spaces%2FaaHs5RfKqv9Z49mi02cC%2Fuploads%2Fgit-blob-5a1353b0875457ee123507c74d4f83690a053ed8%2Fc89c08ffd6db5e2799a655730500a8a06cf49f38.png?alt=media)

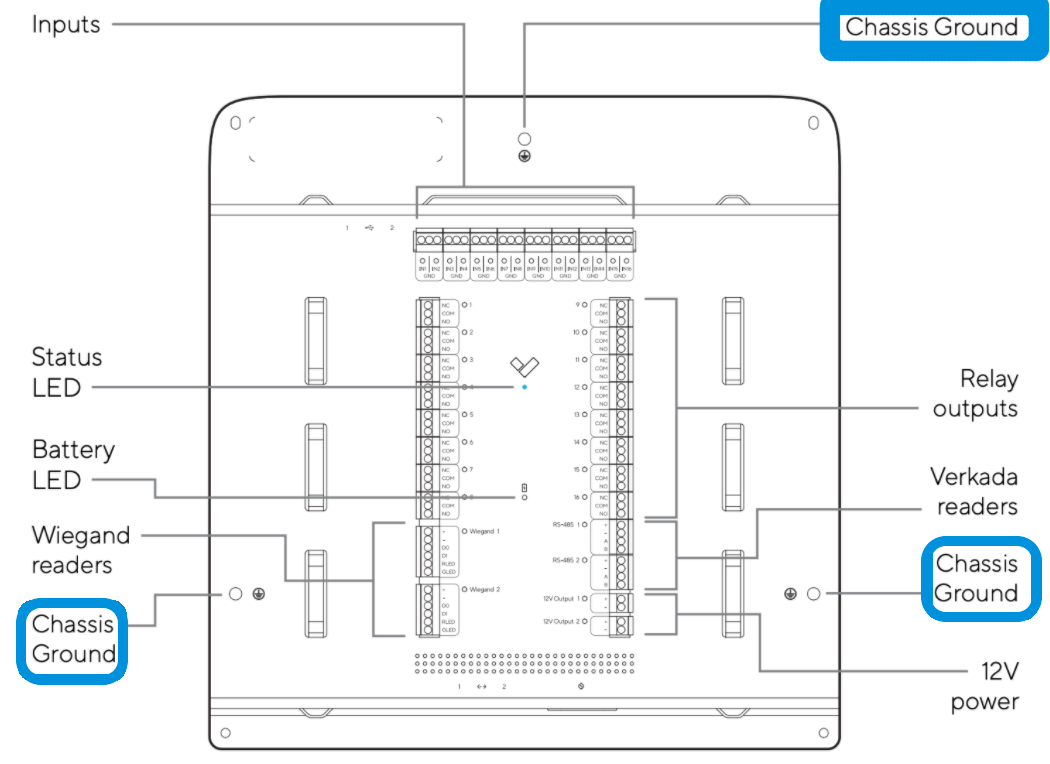

리더 쪽에서 와이어를 적절히 접지할 수 없는 경우, AX11의 섀시 접지 지점을 사용할 수 있습니다. 차폐 케이블의 드레인 와이어는 가장 가까운 AX11 섀시 접지에 고정해야 합니다. AX11에는 **세 개의**, 쉽게 찾을 수 있는 섀시 접지 지점이 있습니다.

![](https://3458411332-files.gitbook.io/~/files/v0/b/gitbook-x-prod.appspot.com/o/spaces%2FaaHs5RfKqv9Z49mi02cC%2Fuploads%2Fgit-blob-68ddb620a64b5d77026eb610069e6ddff6009f5b%2F7fa7203ee2143188bedc9b4fc8fe44928a73c886.png?alt=media)
