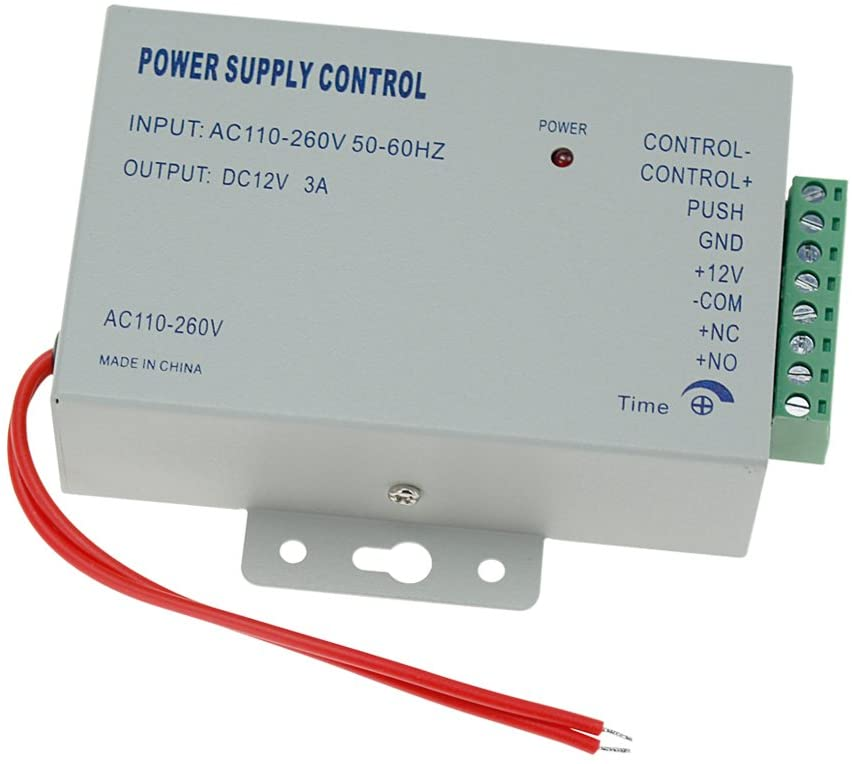

# EMEA에서 AC41과 외부 전원 통합하기 Verkada [AC41 액세스 컨트롤러](https://docs.verkada.com/docs/door-controller-ac41-datasheet.pdf) 특정 잠금장치에 전원을 공급할 수 있으며, 돌입 전류가 24V에서 350mA 또는 12V에서 700mA를 초과하지 않는 한 가능합니다. {% hint style="warning" %} **참고**: 잠금장치를 처음 자화하는 데 사용되는 돌입 전류는 동작 전류를 초과할 수 있으며, 경우에 따라 데이터시트에 기재되어 있지 않기도 합니다. 요구 사항이 AC41이 공급할 수 있는 전력을 초과하면 문이 잠기지 못하고 AC41이 손상될 수 있습니다. {% endhint %} {% hint style="danger" %} **필수:** * 크래시 바를 배선할 때는 외부 출입 전원 컨트롤러(APC) 드라이 설정을 사용하세요. * 전자석 잠금장치(maglock)를 배선할 때는 외부 APC 드라이 설정을 사용하세요. * AC41과 잠금장치 하드웨어의 전원이 차단되었는지 확인하세요 **이전에** 리더기 및 기타 장치를 배선하기 전에 반드시 전원을 차단하세요. 그렇지 않으면 AC41이 손상될 수 있습니다. {% endhint %} ## 통합 방식 ### APC 사용 이 옵션은 미국에서 널리 구할 수 있는 Altronix AL600ULACM 또는 EMEA에서 사용할 수 있는 Hfeng Access Control Power Supply Control Switch(아래 그림 참조)와 같은 외부 APC를 사용합니다. ![](https://3458411332-files.gitbook.io/~/files/v0/b/gitbook-x-prod.appspot.com/o/spaces%2FaaHs5RfKqv9Z49mi02cC%2Fuploads%2Fgit-blob-69040942cd81eb8c0aed5d4029d536121a74b6c7%2Fc15af31ec0a9cefe70d73f25c1bb14aa97befc01.png?alt=media) AC41은 **드라이** (카세트 왼쪽의 토글은 **없음**로 구성되어 있으며), NO 및 COM 포트를 각각 IN 및 GND에 연결합니다. (IN 포트는 때때로 아래와 같이 **PUSH**로 표시되기도 합니다). 그런 다음 APC는 NC 및 COM 포트를 사용하여 maglock에 연결합니다. ![](https://3458411332-files.gitbook.io/~/files/v0/b/gitbook-x-prod.appspot.com/o/spaces%2FaaHs5RfKqv9Z49mi02cC%2Fuploads%2Fgit-blob-6d09db56ceddfe2ecbcce6d9fb41ef6fecb7f778%2F86cce1d9f2c54e7e030b3079376af267b3b02f5c.jpg?alt=media) ### 비상 시 수동 해제 장치 만들기 maglock은 항상 전원이 공급되기 때문에 시스템에 장애 허용성을 내장해야 합니다. 이 절차를 통해 시스템에만 의존하지 않고도 비상 시 출구를 확보할 수 있습니다. {% stepper %} {% step %} **비상 시 부수어 사용할 수 있는 Glass Break 버튼을 요청 출구(REX) 근처에 설치하세요. 이렇게 하면 회로가 끊어져 출구가 가능해집니다.** ​ **필수**: 이 버튼은 APC와 maglock 사이에 직렬로 설치해야 합니다. ​
{% endstep %} {% step %} **현지 규정에 따라 화재 경보 시스템이 maglock의 전원을 자동으로 차단하도록 설정해야 할 수 있습니다. 이를 위해 Fire Alarm Control Panel(FACP) Trigger Input을 AC41의 APC 연결과 병렬로 배선하세요.** ​

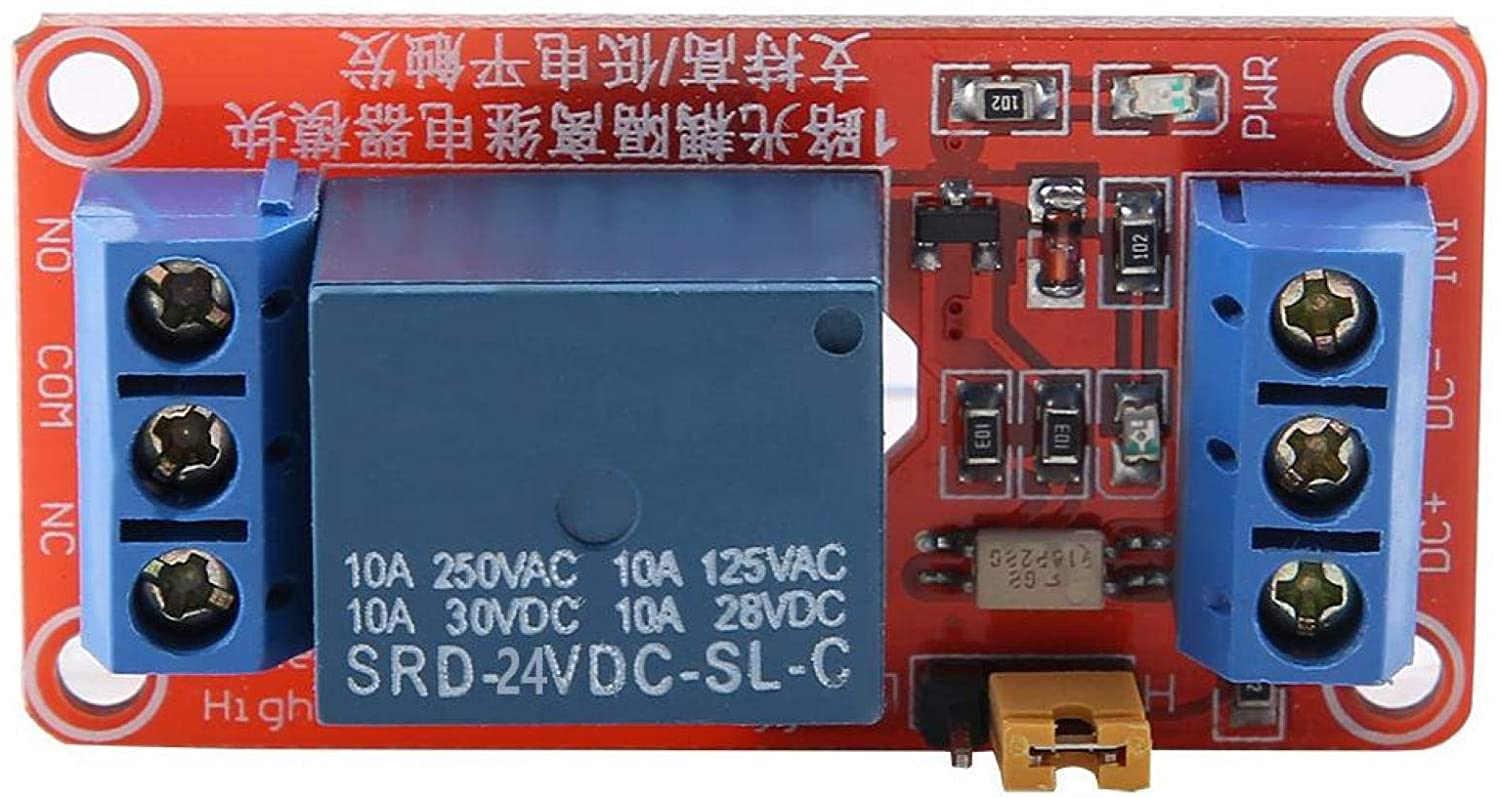

{% endstep %} {% step %} **FACP가 화재를 감지하면 보조 릴레이(또는 릴레이들의 연쇄)를 작동시키도록 구성하고 APC에 전원을 차단하도록 지시할 수 있습니다.** {% endstep %} {% endstepper %} {% hint style="warning" %} **참고**: Verkada AC41에는 전용 FACP 입력이 없습니다. 이 입력은 APC에 배선해야 합니다. FACP Trigger Input의 위치는 사용된 APC에 따라 다를 수 있습니다. 설치자는 관련 문서를 읽고 올바른 배선 구성을 이해할 책임이 있습니다. {% endhint %} ### 일반 전원 공급 장치 사용 APC를 사용할 수 없는 경우 Fortessa DC Boxed Switch Mode PSU와 같은 일반 전원 공급 장치(PSU)와 추가 12V/24V 릴레이 모듈(아래 그림 참조)을 사용할 수 있습니다. ![](https://3458411332-files.gitbook.io/~/files/v0/b/gitbook-x-prod.appspot.com/o/spaces%2FaaHs5RfKqv9Z49mi02cC%2Fuploads%2Fgit-blob-8501fe65571be4b5ca651ecd26c88884b353699e%2Fe321276bd563adbde0de66d5fa8ab7dad71b0a9e.png?alt=media) 필요한 배선은 아래에 나와 있습니다(다음을 참고하세요 **Glass Break** 시스템이 응답하지 않을 경우 비상 대피를 위해 필요합니다): ![](https://3458411332-files.gitbook.io/~/files/v0/b/gitbook-x-prod.appspot.com/o/spaces%2FaaHs5RfKqv9Z49mi02cC%2Fuploads%2Fgit-blob-de9a283458278869c9a451d2e595adff62f4430d%2F456f7c511e07f8c9a1b92bc0acd05945a368a8e0.png?alt=media) ## AC42 및 AC62 고려 사항 이 문서에 나열된 권장 사항의 대부분은 2세대 컨트롤러에도 적용됩니다. 그러나 새로운 [AC42](https://docs.verkada.com/docs/door-controller-ac42-datasheet.pdf) 및 [AC62](https://docs.verkada.com/docs/door-controller-ac62-datasheet.pdf) 컨트롤러는 카세트 대신 터미널 블록을 사용하므로 훨씬 더 높은 저항 부하(24V에서 2A 또는 12V에서 4A)가 발생합니다. 즉, 일반 PSU로 2A(24V 기준)까지는 잠금장치에 전원을 공급할 수 있으며, 그 이상에서는 APC가 필요합니다. 이는 접근 컨트롤러에 닿지(따라서 손상시키지) 않는 별도의 전원 릴레이가 있기 때문입니다. 이를 바탕으로 AC42 또는 AC62를 사용하여 잠금장치에 전원을 공급하는 3가지 방법은 다음과 같습니다: | | | | ------------------------ | ---------------------------------------------------------------------------------------------- | | **잠금장치 기준** | **전원 공급 방식** | | 24V에서 350mA 미만의 잠금장치 | 컨트롤러가 전원을 공급합니다 **웨트**. 타사 장치는 필요하지 않습니다. | | 24V에서 350mA\~2A 사이의 잠금장치 | 잠금장치와 AC 장치와 직렬로 일반 PSU를 사용하거나(NC 회로에는 Glass Break 권장; 아래 도식 참조), 또는 일반 APC를 사용하세요(이전 도식과 동일). | | 24V에서 2A를 초과하는 잠금장치 | APC를 사용하세요(AC41이 잠금장치를 구동할 때와 동일하게 **드라이**). |
