# AX11 이벤트 브리지

Verkada의 [AX11 IO 컨트롤러](https://docs.verkada.com/docs/io-controller-ax11-datasheet.pdf) Event Bridge 기능을 사용하면 두 장치 사이에 배치하여 기존 도어 접점과 출입 통제기를 사용할 수 있습니다. 이 문서에서는 기존 출입 통제 또는 경보 시스템을 계속 사용하면서 비디오 분석이 포함된 도어 이벤트를 Verkada Command로 가져오는 방법을 설명합니다.

Event Bridge의 일부 기능:

* 기본 카메라 통합이 포함된 비디오 분석
* 문 열림 및 문 열림 유지(DHO) 이벤트/알림
* SMS/이메일 알림
* 시간에 따른 도어 활동
* 관심 인물
* 보고

### 작동 방식

{% stepper %}
{% step %}
**도어 위치 표시기(DPI) 또는 도어 접점은 AX11의 입력에 연결됩니다.**
{% endstep %}

{% step %}
**이 연결은 해당 출력을 트리거합니다.**
{% endstep %}

{% step %}
**그런 다음 이 출력을 기존 타사 출입 통제기에 연결합니다.**
{% endstep %}

{% step %}
**모든 연결이 완료되면 Verkada Command의 간단한 토글로 새로 모니터링하는 도어에서 Event Bridge 기능을 활성화할 수 있습니다.**
{% endstep %}

{% step %}
**이렇게 활성화하면 Verkada 플랫폼을 사용할 수 있게 됩니다.**
{% endstep %}
{% endstepper %}

***

## AX11에 Event Bridge 설치

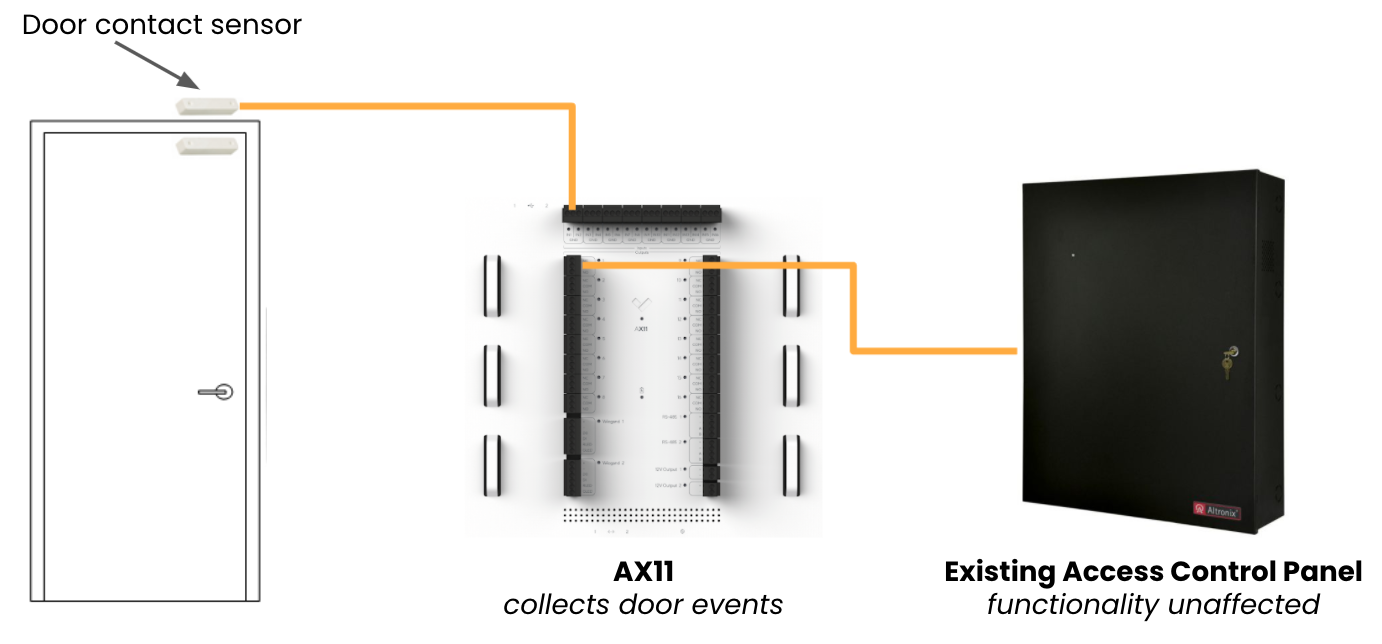

도어 접점을 사용하여 AX11에 Event Bridge를 설치할 수 있습니다. 이는 [도어 접점 센서](#h_10ef70ef79) 와 기존 출입 통제기 사이에 위치합니다. 설치를 완료하는 데 필요한 구성 요소와 단계에 대한 자세한 내용은 아래를 참조하세요.

<div align="left" data-with-frame="true"><img src="/files/136f9ab59392ff3c38848dac5e266725755f7301" alt=""></div>

### 도어 접점 센서 설치

AX11 상단 행의 입력과 입력 아래에 있는 동일한 번호의 출력을 사용하여 도어 접점 센서를 설치할 수 있습니다. 예를 들어 입력 1(IN1)을 사용하는 경우 출력 1 릴레이를 사용하면 됩니다.

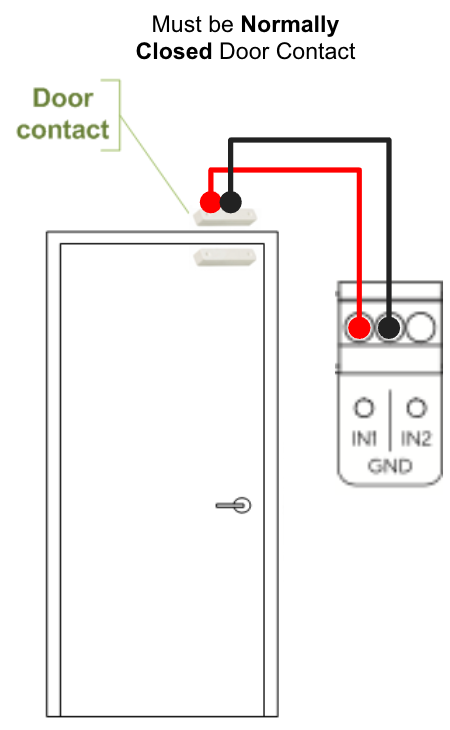

이 예에서는 IN1을 사용하며, IN1은 도어 접점 센서에 연결됩니다:

<div align="left" data-with-frame="true"><img src="/files/24faddd02c5ec2532fe4eeb3db9451d48ff36d26" alt=""></div>

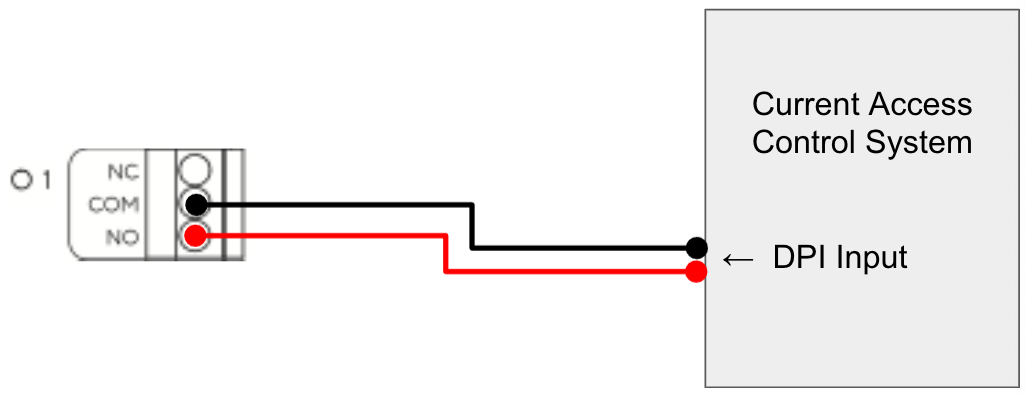

출력은 기존 타사 출입 통제기로 연결됩니다.

{% hint style="danger" %}
AX11의 출력을 배선할 때는 **NO와 COM을 사용해야 합니다** 도어 접점을 올바르게 시뮬레이션할 수 있습니다.
{% endhint %}

<div data-with-frame="true"><img src="/files/9396da35ba7a843bba2d0810176de771da5facb5" alt=""></div>

Event Bridge 모드에서는:

* 만약 **IN1** = 열림, 그러면 **OUTPUT1** = 정상 상태
* 만약 **IN1** = 닫힘, 그러면 **OUTPUT1** = 트리거됨

### 모션 센서 REX 배선

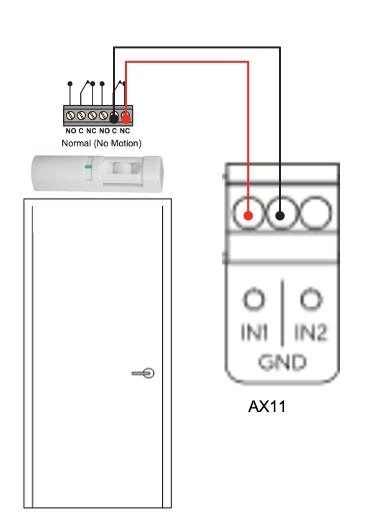

도어 접점 센서를 사용할 수 없고 모션 센서 요청 퇴장(REX)이 있는 경우, 기존 모션 센서 REX의 일반적으로 닫힘(NC) 및 COM 출력을 사용하여 배선할 수 있습니다. 그런 다음 이 출력을 AX11 상단 행의 입력에 배선합니다.

<div align="left" data-with-frame="true"><img src="/files/bfe59a21fffcd07a87a4d89db715b8cf3c8cceb2" alt=""></div>

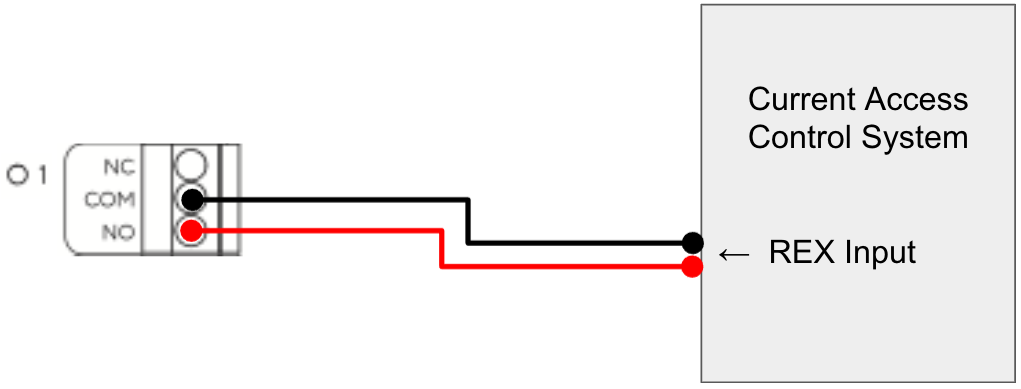

이 예에서는 IN1을 사용하며, 타사 컨트롤러를 동일한 번호의 출력 포트에 연결할 수 있습니다.

<div align="left" data-with-frame="true"><img src="/files/6082bea755a995fbfd04b2ce17feedf0a5775058" alt=""></div>

### 잠금장치 사용

도어 접점 센서와 모션 센서 REX를 모두 사용할 수 없는 경우, Event Bridge와 함께 잠금장치를 사용할 수 있습니다.

{% hint style="info" %}
하지만 이 설정 옵션은 다음의 **최후의 수단**.
{% endhint %}

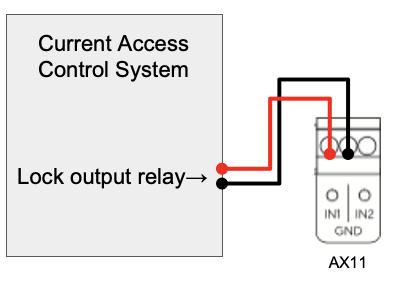

이 경우 타사 출입 통제기는 AX11 상단 행의 입력에 연결됩니다.

<div align="left" data-with-frame="true"><img src="/files/bd4eb4097d191dfe63331585de3d5b1713d5fab0" alt=""></div>

{% hint style="danger" %}

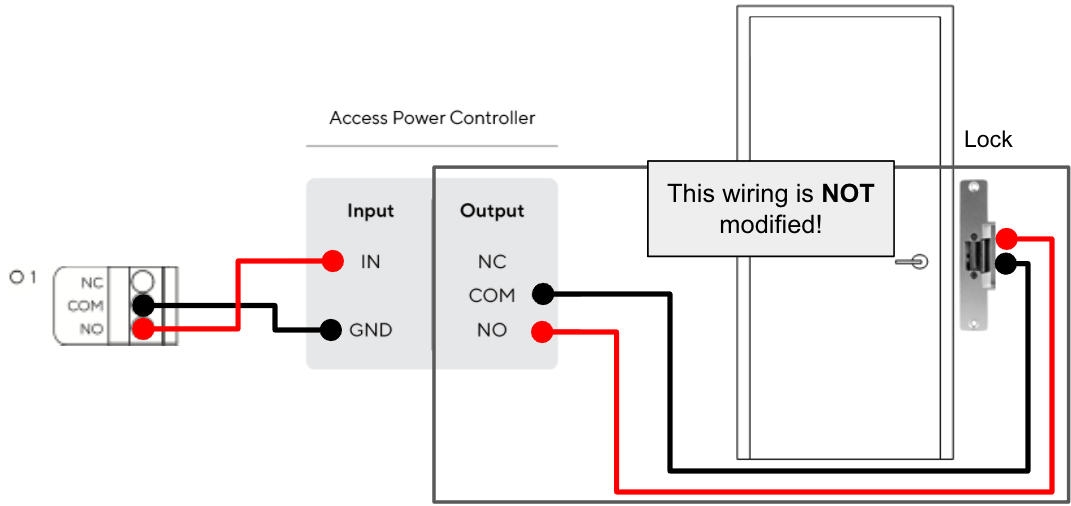

해당 출력은 출입 전원 컨트롤러에 배선해야 합니다.
{% endhint %}

<div data-with-frame="true"><img src="/files/acc36fc8466f1a0c7f6df2f9baf66abfdebb3bd2" alt=""></div>

{% hint style="warning" %}
Event Bridge 기능은 잠금장치에 전원을 공급하기 위해 습식 구성을 사용하는 출입 통제 시스템과 호환되지 않습니다.
{% endhint %}

## Command에서 Event Bridge 활성화

Event Bridge는 다음 두 가지 방법으로 활성화할 수 있습니다:

* 모니터링하는 도어를 설정할 때 [처음으로](#h_a22d4d0eff)
* 설치 관리자 설정에서

### 처음 설정

입력과 출력이 설치되고 AX11이 조직에 추가되면, 모니터링하는 도어를 프로그래밍할 준비가 됩니다.

{% stepper %}
{% step %}
**Verkada Command에서 모든 제품 >** [**장치**](https://command.verkada.com/devices)**.**
{% endstep %}

{% step %}
**AX11을 선택합니다.**
{% endstep %}

{% step %}
**장치 페이지의 오른쪽 상단에서 입력 추가를 클릭합니다.**
{% endstep %}

{% step %}
**입력 추가에서 도어 모니터를 추가하는 옵션이 표시됩니다.**
{% endstep %}

{% step %}
**도어 모니터 > 이름:**

a. 도어에 고유한 이름을 지정합니다.\
b. 위치를 설정합니다.\
c. 클릭 **다음**.
{% endstep %}

{% step %}
**도어 모니터 > 하드웨어:**

a. 페어링할 카메라를 선택합니다(해당하는 경우).\
b. 입력 포트(도어 접점을 연결한 번호)를 선택합니다.\
c. 클릭 **다음**.
{% endstep %}

{% step %}
**도어 모니터 > 설정:**

a. 다음을 켭니다 **Event Bridge**.\
b. 클릭 **완료**.
{% endstep %}
{% endstepper %}

### 설치 관리자 설정에서 Event Bridge 활성화

모니터링하는 도어가 이미 설정되어 있는 경우:

{% stepper %}
{% step %}
**Verkada Command에서 모든 제품 >** [**장치**](https://command.verkada.com/devices)**.**
{% endstep %}

{% step %}
**AX11을 선택합니다.**
{% endstep %}

{% step %}
**장치 페이지에서 모니터링하는 도어를 찾아 클릭하여 Event Bridge를 활성화합니다.**

<div align="left" data-with-frame="true"><img src="/files/04a545afc019740919f7abc07e46fc4b03180be2" alt="" width="663"></div>
{% endstep %}

{% step %}
**오른쪽 상단에서 설정을 클릭합니다.**

<div align="left" data-with-frame="true"><img src="/files/b64daa295bc4523bdd7c6fc7118b3147f82bb51c" alt="" width="654"></div>
{% endstep %}

{% step %}
**페이지 아래쪽으로 스크롤하여 설치 관리자 설정을 선택합니다.**
{% endstep %}

{% step %}
**Event Bridge를 켜고 필요하면 입력 포트를 다시 구성합니다.**

<div align="left" data-with-frame="true"><img src="/files/c96deb0a2ae7ca2c94dc66ddf564eb57ced2f5bd" alt="" width="390"></div>
{% endstep %}
{% endstepper %}


---
