접근성을 위해 모터가 있는 도어 구성하기

접근성을 쉽게 하기 위해 모터가 있는 도어를 구성하는 방법을 알아보세요

건물 외부에 자동문 개폐기를 부착하는 것은, 신체적으로 문을 잡아당겨 열 수 없는 방문객들도 출입할 수 있도록 미국 장애인법(ADA) 버튼(또는 그에 준하는 어떤 조치)을 준수하기 위해 흔하고도 필요한 일입니다.

이런 유형의 문은 잠금 하드웨어 때문에 출입 통제가 까다롭습니다. 예를 들어 문이 잠겨 있을 때 버튼이 모터를 작동시키는 것은 원하지 않을 것입니다.

---

모터를 직접 배선하세요

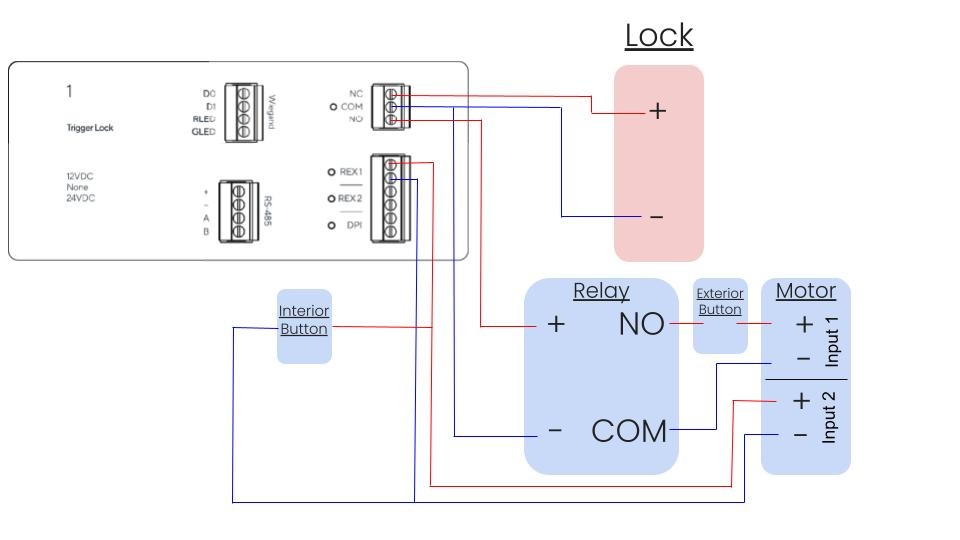

모터에 독립 입력이 1개가 아니라 2개가 있는 경우, 다음이 필요합니다:

• 독립된 버튼 입력 2개가 있는 모터 1개
• 제한된 외부 버튼 1개
• 제한 없는 실내 버튼 1개

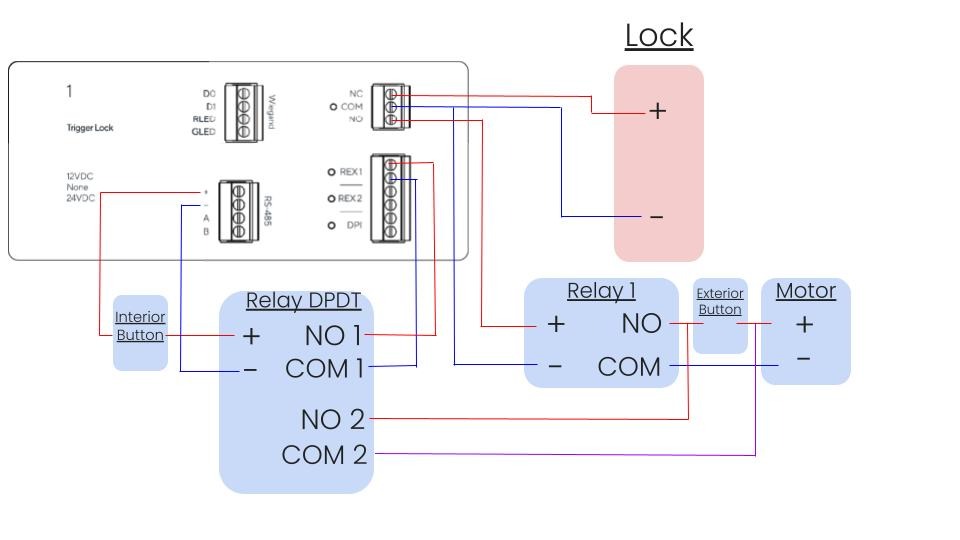

기본 절연이 없는 단일 드라이 도어를 사용하는 표준 설치의 경우, 다음이 필요합니다:

• 입력 1개가 있는 모터 1개
• 제한된 외부 버튼 1개
• 제한 없는 실내 버튼 1개
• 릴레이 1개
• DPDT 릴레이 1개

출구 이벤트의 경우, 수동 적외선(PIR) 출구 요청(REX)과 문 위치 표시기(DPI)를 사용하는 것이 권장됩니다.

Verkada는 타사 장비로 인해 발생한 손해에 대해 책임지지 않습니다.

---

모터 하드웨어를 이해하세요

대부분의 복잡한 모터는 이 문제를 고려하여, 출입 통제 시스템을 연결하도록 지정된 추가 입력을 포함합니다.

모터의 모드를 확인하세요

이 입력 에는 하나의 12볼트 고레벨 신호 또는 닫힌 게이트/버튼 감지.

현재 어떤 모드인지, 이 옵션이 있는지, 그리고 어떤 전압을 기대하는지 확인하기 위해 모터의 서비스 매뉴얼을 반드시 확인하시길 강력히 권장합니다.

두 경우 모두, 실내 버튼을 액세스 컨트롤러의 REX 해제 입력에 배선해야 하며, 외부 버튼 트리거와 분리된 입력에 연결되어 있어야 합니다.

모터가 전압 고레벨 신호를 기대하는 경우

잠금장치를 유전원 방식으로 구성

Verkada 출입 통제 컨트롤러의 도어 포트에 있는 NO와 C 단자를 모터의 이 입력과 병렬로 연결합니다.

외부 전원 공급장치를 사용해 잠금장치를 드라이 방식으로 구동

APC 출력의 NO 및 C 단자를 이 모터의 입력과 병렬로 도어 लॉक에 연결합니다. 또한 APC의 NO 및 C 단자를 보드의 추가 도어 연결부에 연결하고, 가능한 경우 Verkada 출입 통제 컨트롤러의 단일 입력으로 두 출력을 모두 트리거하도록 APC를 설정합니다(멀티도어 모드).

모터가 닫힌 게이트 신호를 기대하는 경우

이 모드에서는 서로 다른 두 버튼을 동시에 눌러야 할 때만 모터가 작동해야 합니다.

⚠️ 이 모드에서 모터에 전압을 보내면 장비에 심각한 손상을 줄 수 있습니다.

잠금장치를 유전원 방식으로 구성

외부 릴레이를 사용하여 Verkada 출입 통제 컨트롤러의 도어 포트에 있는 NO 및 C 단자를 외부 릴레이의 이 입력과 병렬로 연결합니다. 해당 릴레이의 출력에서 NO와 C를 모터 입력의 입력 및 공통 단자에 연결합니다.

잠금장치를 드라이 방식으로 구동

반드시 DPST(2극 단투)여야 하는 외부 릴레이를 사용하여, Verkada 출입 통제 컨트롤러의 도어 포트에 있는 NO 및 C 단자를 외부 릴레이의 이 입력과 병렬로 연결합니다. 해당 릴레이의 출력 1에서는 NO 및 C를 모터 입력의 입력과 공통 단자에 연결합니다. 출력 2에서는 Verkada 도어 포트에 연결하듯이 APC를 연결합니다.
