Configurer les serrures sans fil Assa Abloy Aperio
Apprenez à configurer les serrures sans fil Assa Abloy Aperio
La technologie Aperio d'Assa Abloy est un protocole de communication sans fil inter-marques centré sur leur concentrateur série AH.
Avant de commencer
L'AC62 ne prend pas en charge les serrures sans fil.
Assa Abloy AH30.
Serrure prise en charge par Assa Abloy.
A100
AU100
DL100
E100
ES100
G100
H100
IN100
K100
KS100
Lisez toute la documentation d'Assa Abloy pour la série de serrures installée.
Sachez que le service d’assistance de Verkada n'est pas contractuellement chargé de dépanner le matériel Assa Abloy.
Pour savoir quelle serrure sans fil du portefeuille Aperio convient à votre cas d'utilisation, contactez un représentant d'Assa Abloy.
Pour des informations de base, voir le guide produit Assa Abloy Aperio.
AH30 Gen5 est le seul modèle de concentrateur pris en charge à ce jour.
Comment fonctionne le processus d'intégration
Le processus d'intégration comporte 2 phases :
Phase 1: Installation et configuration par Assa
Installer les serrures sans fil
Câbler l'AH30 dans l'ACU Verkada pour l'alimentation
Appairer les serrures aux concentrateurs dans le logiciel Aperio
Phase 2: Configuration dans Verkada Command
Réclamer le contrôleur et le configurer en mode Assa
Ajouter les portes avec l'adresse EAC de la serrure. La phase 1 de l'intégration est totalement indépendante de Verkada, hormis l'utilisation du RS-485 des contrôleurs pour alimenter l'AH30.
Phase 1 : Installation et configuration par Assa
Verkada s'intègre spécifiquement avec le concentrateur AH30 qui communique avec l'ACU.
Pour l'AC41, le concentrateur est câblé sur le bus RS-485 de la cassette AUX.
Pour l'AC12/AC42, le concentrateur est câblé sur le bus RS-485 de la Porte 1.
Voir Bonnes pratiques de câblage pour serrures sans fil tierces KB pour plus d’informations.
Cette étape est effectuée en premier pour fournir l'alimentation à l'AH30. Aucune configuration dans Command n'est requise tant que les serrures et le concentrateur ne sont pas connectés avec succès.
Pour qu'un contrôleur d'accès soit utilisé pour une intégration Assa, il doit être provisionné dans Command en mode Assa .
Lorsqu'il est en mode Assa Abloy , l'ACU ne peut pas contrôler les portes câblées traditionnelles. L'ACU peut contrôler jusqu'à 16 serrures sans fil.
Les serrures sans fil sont des produits sans fil. Si la portée radio est un problème, assurez-vous que l'AH30 est placé à portée de toutes les serrures connectées.
Câbler plusieurs concentrateurs
Dans de nombreuses installations, un seul concentrateur ne suffit pas pour contrôler 16 serrures en raison des limitations de distance entre l'AH30 et une serrure Aperio. Dans ces circonstances, vous devez utiliser plus d'un concentrateur par contrôleur d'accès.
Pour ce faire, les fils de données (A&B) doivent tous être chaînés en série aux entrées RS-485 AUX/Porte 1 dans une topologie de bus linéaire. Une topologie en étoile n'est pas recommandée et conduira probablement à une dégradation des performances.
Chaque concentrateur nécessite des sources d'alimentation individuelles depuis d'autres ports de porte ou une alimentation externe.

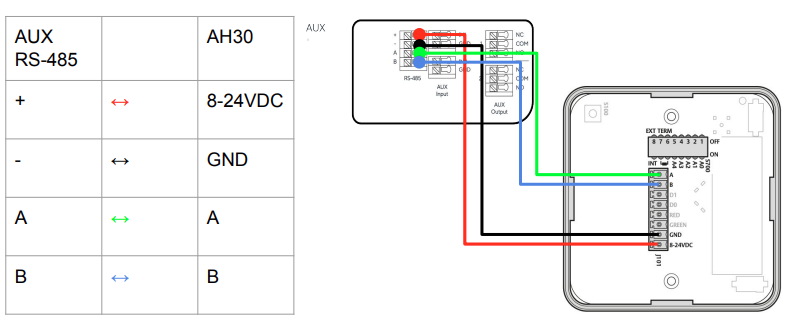

Fils de données
Chaînez les concentrateurs en série. Cela revient toujours à câbler les concentrateurs en parallèle, mais vous permet de réduire la quantité totale de câblage. Au lieu que toutes les jonctions et les connexions Wago se fassent au niveau du contrôleur, elles se font à chacun des concentrateurs de la chaîne. Notez que les interrupteurs dip de terminaison 6 et 7 doivent être réglés sur on pour le dernier concentrateur de la chaîne comme montré sur l'image ci-dessous.
Utilisez une carte multiplexeur (MUX) qui prend en charge le RS-485.
Alimentation
Jusqu'à 4 concentrateurs : Chaque concentrateur reçoit l'alimentation depuis l'un des autres blocs RS-485. Le circuit d'alimentation de chaque concentrateur est totalement indépendant des autres.
Quatre concentrateurs et plus : Une alimentation externe est requise pour chaque concentrateur au-delà de 4.
Configurations Aperio recommandées
Verkada ne prend en charge que le décalage d'adressage normal dans la configuration du concentrateur, pas l'adressage hérité.
Réglez l'adresse EAC du concentrateur physiquement sur le HUB en utilisant les dipswitches étiquetés A0 à A4, plutôt que via la configuration logicielle dans l'application Aperio, en veillant à ce qu'aucune adresse de concentrateur ne soit supérieure à 15.
Si vous utilisez une antenne externe sur le concentrateur AH30, assurez-vous que le dipswitch 8 est positionné sur off.
Après avoir appairé la/les serrure(s) et le concentrateur sur les canaux radio par défaut, configurez les canaux radio sur 15, 20, 25
Après avoir appairé la/les serrure(s) et le concentrateur, passez tous les appareils en mode client depuis le mode fabrication.
Une fois que vous avez lié vos serrures et terminé les configurations, notez toutes les adresses EAC des portes. Ces adresses sont utilisées lors de l'ajout des serrures en tant que portes dans Command.
Phase 2 : Configuration dans Verkada Command
Ajoutez l'ACU à Command, sélectionnez Assa Abloy comme mode de périphérique, puis cliquez sur Activer.
Une fois l'ACU ajouté et en mode Assa Abloy, accédez au contrôleur et cliquez sur Ajouter une porte.
Sélectionnez le type de serrure et l'adresse EAC (depuis la configuration Aperio).
Une fois votre contrôleur et votre serrure connectés et opérationnels dans Command, vous pouvez voir la porte listée sous la page du contrôleur. Le type de serrure et l'adresse EAS sont configurés lors du processus d'installation. Dans cette vue, vous obtenez également une lecture en direct de l'autonomie de la batterie de la porte.
Une connexion réussie devrait se traduire par un statut "en ligne" pour la serrure.
Un autre endroit pour vérifier l'état de vos serrures se trouve dans la Matériel page du contrôleur. Dans cet exemple, vous pouvez voir l'état de toutes les serrures ajoutées au contrôleur et l'état des concentrateurs AH30.
La Matériel page de l'ACU indique également la santé de la connexion.
Étapes de dépannage
Si vous rencontrez des problèmes avec votre intégration, nous recommandons ces conseils :
Vérifiez que votre ACU est en mode Assa Abloy : si vous avez oublié de le définir en mode Assa Abloy, vous devez le décommissionner et le réajouter.
Vérifiez que les serrures Assa Abloy et les AH30 ont été appairés avec succès ; vous pouvez vérifier via le statut LED de l'AH30, il doit être vert fixe.
Vérifiez que la LED de la serrure présente le comportement attendu ; une LED rouge clignotante peut indiquer un échec de communication, une batterie faible, ou que la serrure est en état de sabotage.
Lorsque vous badgez sur une serrure, quelle réponse LED voyez-vous sur le concentrateur AH30 ? Il doit clignoter jaune rapidement, indiquant une transmission réussie.
Si vous constatez des échecs de transmission, configurez la serrure pour qu'elle ait un intervalle d'interrogation de 5 secondes dans l'application Aperio. REMARQUE. cela videra la batterie de la serrure plus rapidement.
Vérifiez l'autonomie de la batterie de la serrure, et si vous avez un doute, essayez de remplacer les piles.
Les concentrateurs/serrures sont-ils sur les canaux radio recommandés 15, 20, 25 ? Sinon, configurez cela dans l'application Aperio.
Les serrures et concentrateurs sont-ils en mode client ? Sinon, configurez-les depuis le mode fabrication dans l'application Aperio.
Vérifiez que les adresses EAC de chaque serrure Assa Abloy sont correctement configurées.
Vérifiez que les adresses EAC fournies lors de la configuration de la porte dans Command sont correctes.
