Configuration de la serrure sans fil Schlage série AD
Installer et configurer les serrures Schlage AD400 avec Verkada
Verkada peut s’intégrer avec la serrure sans fil Schlage AD400. Dans cette intégration, un concentrateur Schlage PIM400-485 est câblé à un contrôleur d’accès Verkada (AC12/AC42/AC41) pour permettre au concentrateur de communiquer sans fil avec les serrures Schlage AD400.
Avant de commencer
Vous aurez besoin des éléments suivants :
Application mobile Schlage Utility Software (SUS) installée, uniquement compatible avec les appareils Android
Câble SUS
PIM 400-485 (PIM)
Serrure AD400
Les éléments requis varient en fonction de l’installation. Pour obtenir de l’aide, veuillez contacter votre ESE Allegion.
Ce que vous devez savoir
Pendant que vous êtes en mode Schlage mode, l’ACU ne peut pas contrôler les portes filaires traditionnelles/lecteurs Verkada.
L’ACU peut contrôler jusqu’à 16 serrures sans fil. Si vous ne voyez pas la possibilité d’ajouter plus de 4 portes, veuillez contacter le support Verkada.
Installer la serrure AD400
Installez l’AD400 sur la porte en suivant les instructions fournies avec la serrure. Des liens vers les instructions d’installation des serrures de la série AD sont disponibles ici :
Les câbles sont fragiles et doivent être manipulés avec précaution. Vous pouvez constater une dégradation des performances de la serrure si des câbles sont pincés. Si le couvercle n’est pas correctement vissé, cela pourrait déclencher l’interrupteur anti-sabotage et entraîner des erreurs de sortie de la serrure.
Câbler le PIM à un ACU
Vous devez d’abord alimenter le PIM en le câblant à un ACU. Pour plus d’informations spécifiques au PIM, voir Guide de l’utilisateur PIM400-485 de la série AD de Schlage.
Voir Meilleures pratiques de câblage pour les serrures sans fil tierces KB pour plus d’informations.

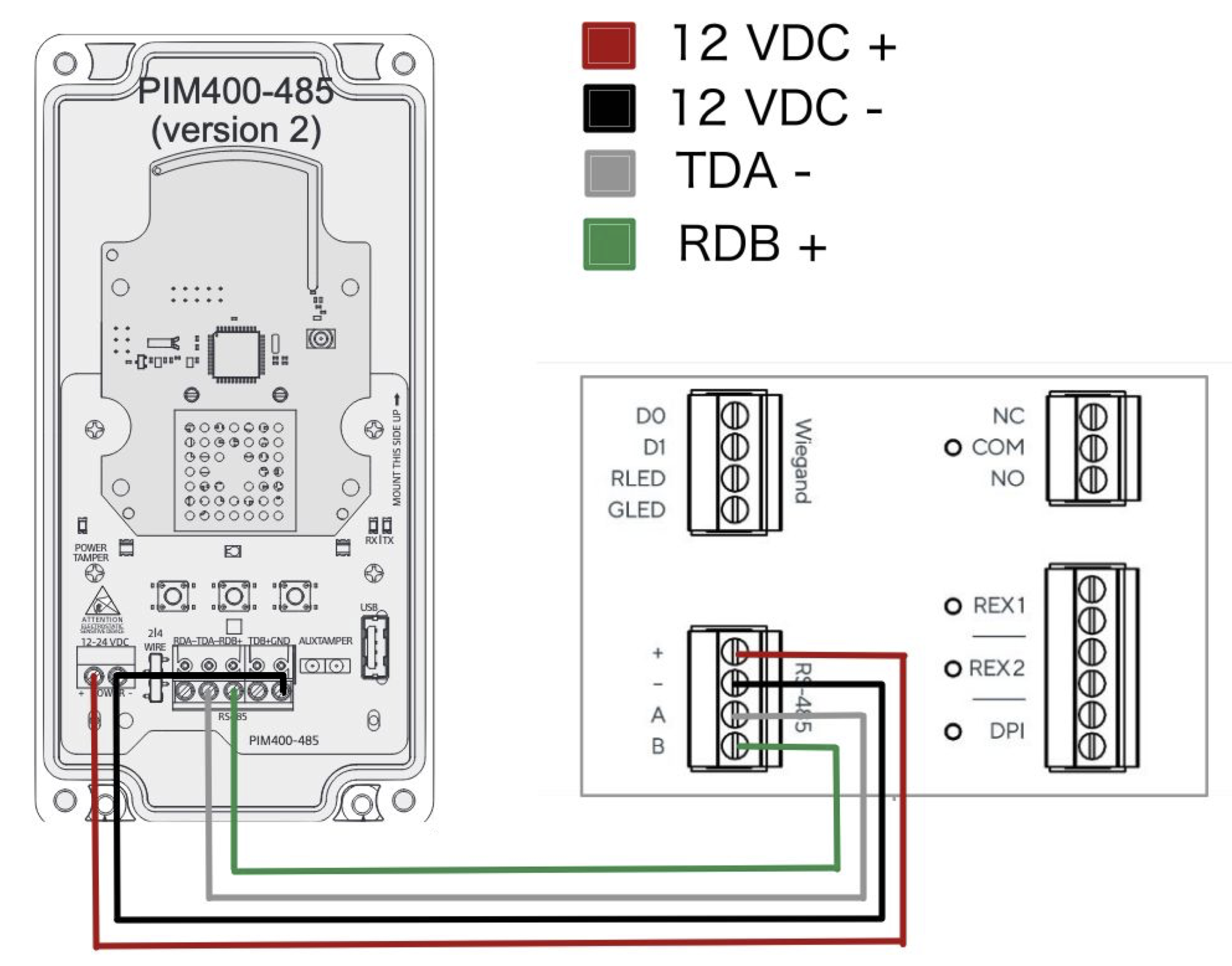

AC41
Le PIM se connecte à l’AC41 via une paire unique RS-485. Cela signifie que vous devez utiliser 2 fils pour les données et 2 fils pour l’alimentation.
Pour les intégrations AC41, câblez le PIM aux entrées RS-485 sur le AUX cassette.
+ > 12 VCC +
- > 12 VCC - A > TDA - B > RDB +
AC12/AC42
Le PIM se connecte à l’AC12/AC42 via une paire unique RS-485 sur le port de porte 1. Cela signifie que vous devez utiliser 2 fils pour les données et 2 fils pour l’alimentation.
Pour les intégrations AC12, câblez le PIM aux entrées RS-485 sur Lecteur 1.
Pour les intégrations AC42, câblez le PIM aux entrées RS-485 sur Porte 1.
+ > 12 VCC +
- > 12 VCC - A > TDA - B > RDB +

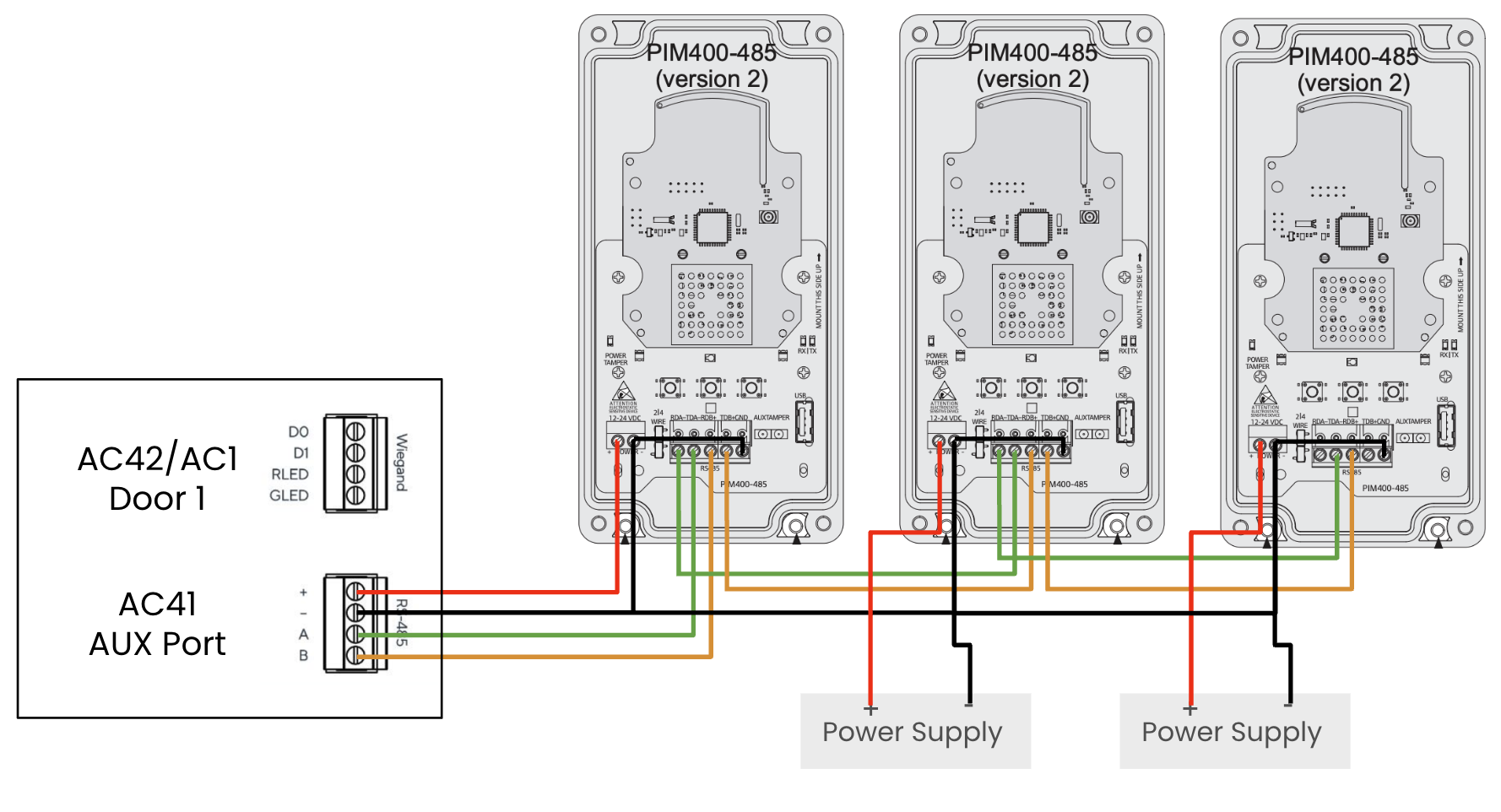

Câbler plusieurs concentrateurs PIM à un ACU
Les ACU ne prennent pas en charge le chaînage d’alimentation pour plusieurs concentrateurs PIM ; cependant, cela exige que les données soient chaînées en topologie de bus linéaire.
Peut câbler jusqu’à 4 concentrateurs PIM par ACU.
Chaque concentrateur doit être alimenté individuellement.
AC41/AC42 : Peut tirer l’alimentation d’autres ports de porte ou d’une alimentation externe pour chaque PIM supplémentaire.
AC12 : Des alimentations externes sont requises pour chaque PIM supplémentaire.
Les fils de données (A&B) doivent tous être chaînés en marguerite vers entrées AUX/Porte 1 RS-485 dans une topologie de bus linéaire.
Une topologie en étoile n’est pas recommandée et conduira probablement à une dégradation des performances.

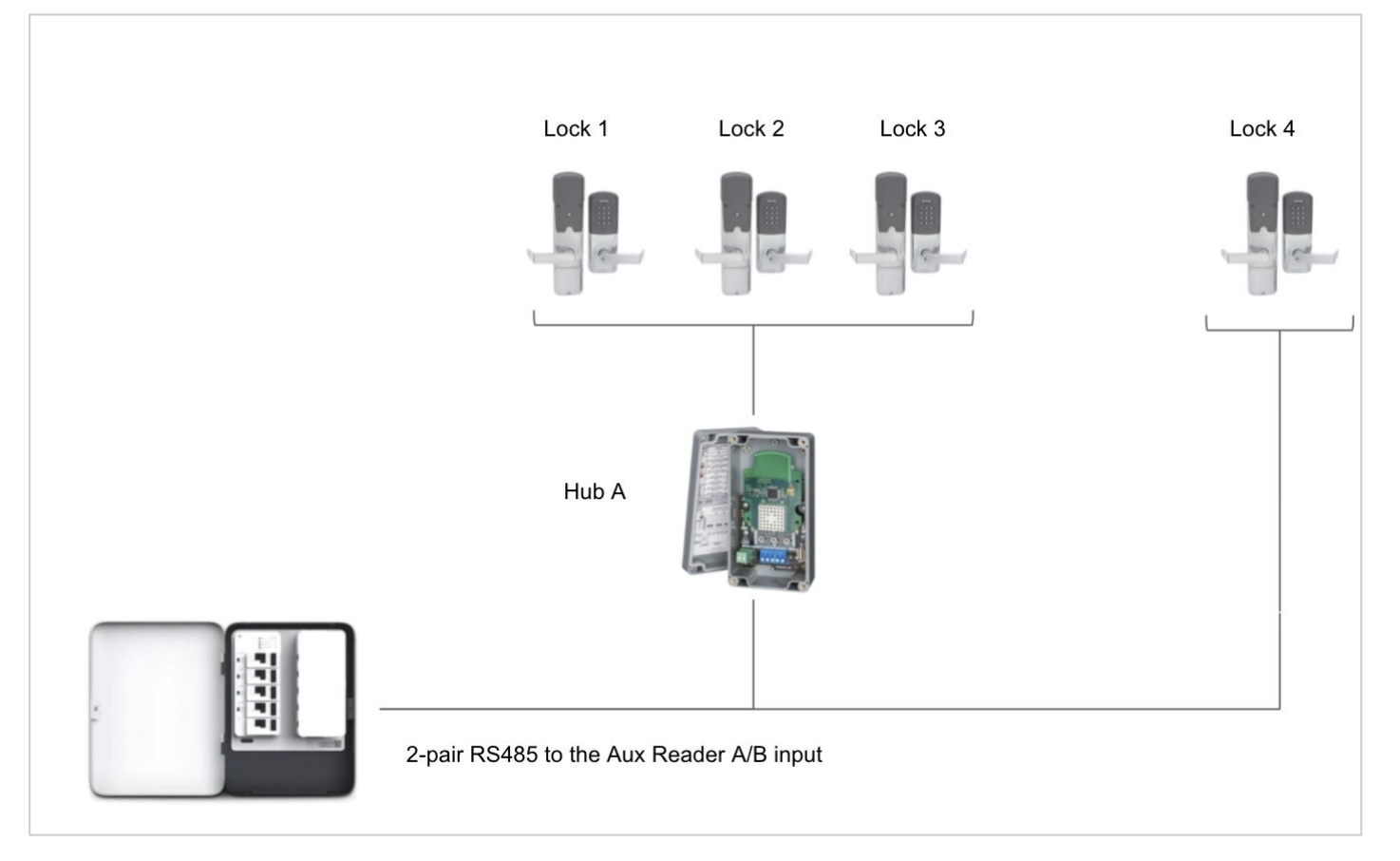

Combiner des AD400 et des AD300 sur le même ACU
L’ACU de Verkada prend en charge la combinaison de serrures sans fil via le concentrateur PIM400-485 et des serrures filaires AD300.
Configurer l’AD400 et le PIM
Maintenant que l’AD400 et le PIM ont été installés, vous êtes prêt à les programmer et à les associer à l’aide de l’application SUS.
Associer l’appareil mobile à la serrure
Suivez les instructions pour Associer l’appareil mobile à la serrure dans le Serrures et contrôleurs de la série AD section dans le Guide de l’utilisateur SUS Android. Du côté non sécurisé de la porte, la serrure possède un port USB A sur le dessous avec un couvercle en caoutchouc auquel vous pouvez connecter le câble SUS.
Associer l’appareil mobile au PIM400
Suivez les instructions pour Associer l’appareil mobile au PIM400 ou au PIB300 dans le Serrures et contrôleurs de la série AD section dans le Guide de l’utilisateur SUS Android.
Si le PIM ou l’AD400 est déjà associé à un autre téléphone, ces étapes ne fonctionneront pas et vous devrez effectuer une réinitialisation d’usine du PIM/AD400.

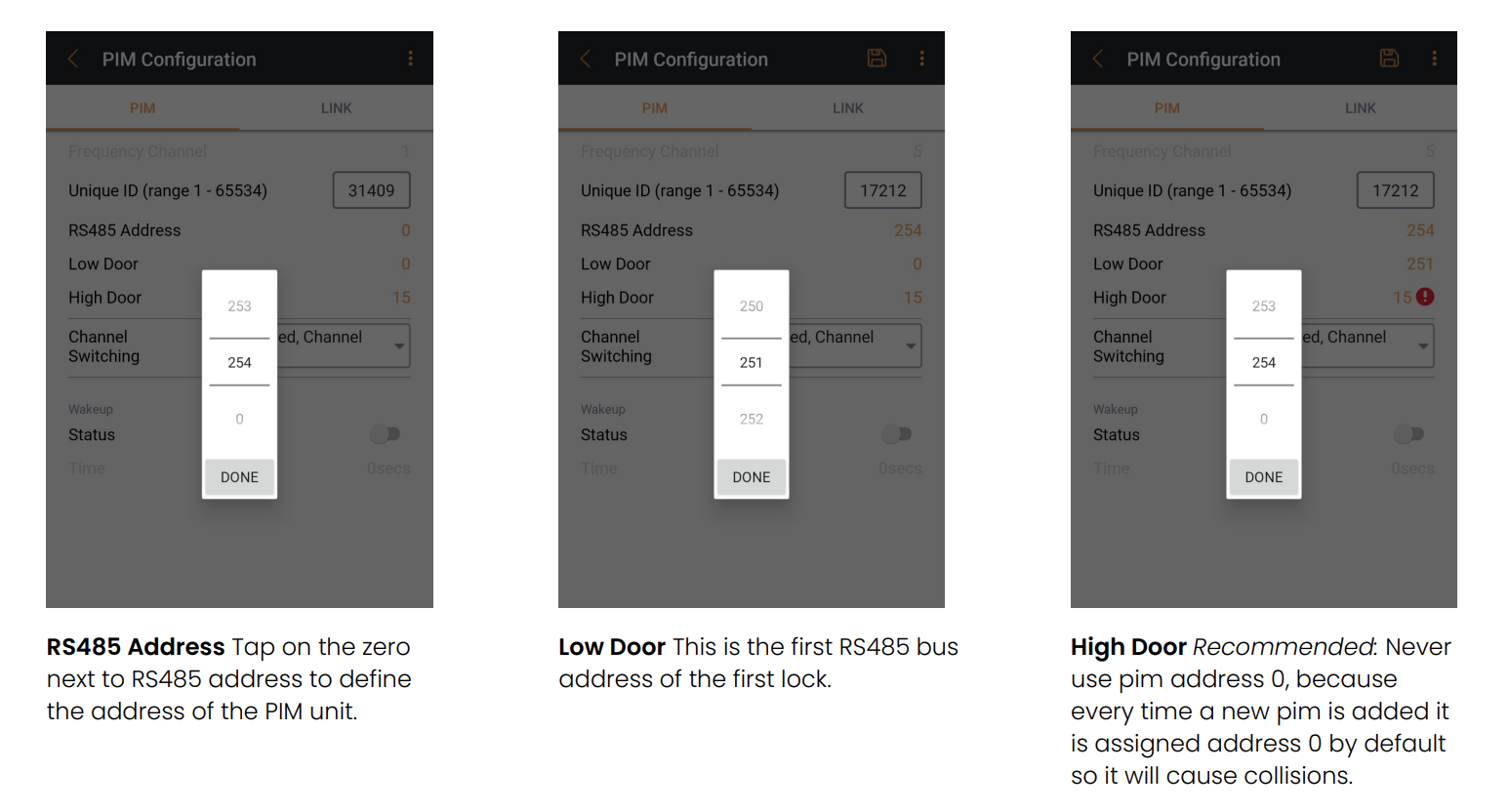

Programmer le PIM avec l’application SUS
Appuyez sur Configuration de l’appareil pour commencer à définir l’adresse du PIM.
Obligatoire. Définissez ces champs :
Adresse RS485—Adresse du PIM par rapport à l’ACU.
Porte basse—Première adresse de porte qui appartient au PIM.
Porte haute—Adresse de la dernière porte que le PIM contrôle.
Les adresses Porte basse et Porte haute doivent être espacées de 4 unités. Exemple : définissez l’adresse RS485 sur 0. L’adresse Porte basse sur 0 et la Porte haute sur 3. Cela est important lorsqu’il y a plusieurs concentrateurs/serrures lors de la configuration. L’adressage des serrures ne peut jamais se chevaucher, donc sur le concentrateur suivant, les serrures doivent commencer à 4 pour la basse et 7 pour la haute.
Exemple: Définition de l’adresse du PIM à 254 et de sa plage d’adresses de porte de 251–254
Lier le PIM400 et l’AD400
Suivez les instructions pour Mettre le PIM400 en mode liaison dans le Serrures et contrôleurs de la série AD section dans le Guide de l’utilisateur SUS Android. En alternative, reportez-vous à Schlage AD-400 avec PIM-400-485 - Processus de liaison Vidéo YouTube d’Allegion montrant comment lier l’AD400 et le PIM400.
Pour mettre la serrure AD400 en mode liaison, enfoncez et maintenez la poignée intérieure ou la barre-poussoir de sortie et présentez soit un justificatif au lecteur (carte ou porte-clés) soit appuyez sur la # touche du clavier (si vous utilisez une serrure avec clavier).
Répétez le processus de liaison pour chaque AD400 que vous souhaitez connecter à ce PIM et pour chaque PIM connecté à l’ACU.
Ajouter l’ACU et les serrures à Verkada Command
Dans Verkada Command, allez à Tous les produits > Appareils.
Cliquez sur Ajouter un appareil.
Saisissez le numéro de série de votre ACU et cliquez sur Ajouter 1 appareil.
Dans la liste des appareils non affectés, cliquez sur le nouveau contrôleur d’accès puis cliquez sur Configurer.
Lors de la configuration :
a. Assurez‑vous que l’ACU est en mode Schlage mode appareil. b. Assurez‑vous qu’un site, un bâtiment et un étage sont affectés.
Ajouter une porte AD400
Dans Command, allez à Tous les produits > Accès.
En haut, cliquez sur Contrôleurs.
Sélectionnez l’ACU câblé au PIM.
a. En haut à droite, cliquez sur Ajouter. b. Entrez un Nom de porte unique. c. Définissez Type de serrure sur Sans fil - AD-400. d. Saisissez l’ Adresse de la serrure correspondante et Adresse du concentrateur.
Vous devriez être en mesure de voir les adresses appariées du PIM et de la porte dans l’application SUS. Une fois ces informations saisies, elles sont associées à la porte.
Les AD400 disposent d’un indicateur de position de porte (DPI) et d’une demande de sortie (REX) intégrés dans l’appareil. Dans la page Paramètres de l’installateur de porte, vous pouvez voir que le DPI et le REX sont activés par défaut. Si votre DPI nécessite du matériel de porte supplémentaire qui n’est pas installé, désactivez le DPI.
Vous devriez voir votre porte AD400 nouvellement ajoutée répertoriée dans Command sous la page du contrôleur d’accès. Cela peut prendre un certain temps pour se synchroniser. Après 5 à 10 minutes, testez une entrée par badge ou code PIN pour générer la connectivité si un rafraîchissement de la page Command n’affiche pas la serrure comme connectée.
Directives de dépannage
Vérifiez que votre unité de contrôleur d’accès (ACU) est en Mode Schlage. Si vous avez oublié de la régler sur Mode Schlage, vous devez la décommissionner et la réajouter.
Testez la porte en mode démo en utilisant l’application SUS pour assurer la connectivité entre le PIM et la porte.
Assurez-vous que chaque adresse de PIM et d’AD400 est correctement configurée et correspond aux configurations dans Command.
