Configuration de la serrure filaire Schlage AD Series
Connecter les serrures filaires AD300 à votre contrôleur d’accès Verkada
Verkada contrôleurs d’accès exigent des entrées filaires dans leurs cartouches pour enregistrer des événements et actionner des serrures. Cela n’empêche toutefois pas les serrures sans fil de s’intégrer avec le AC41/AC42/AC12. Cet article explique comment utiliser la serrure filaire Schlage AD300 avec les contrôleurs d’accès Verkada.
Avant de commencer
Vous aurez besoin du matériel suivant :
Schlage Utility Software (SUS) compatible uniquement avec les appareils Android.
Câble SUS.
Serrure AD300 avec le module de communication RS485 AD300 attaché.
Les éléments requis varient en fonction de l’installation. Pour obtenir de l’aide, veuillez contacter votre ESE Allegion.
Ce que vous devez savoir
Pendant que vous êtes en mode Schlage mode, l’ACU ne peut pas contrôler des portes filaires traditionnelles/lecteurs Verkada dans la même installation.
L’AD300 est un AD400 avec une carte électronique et une classification différentes qui permettent une connexion RS-485 directe de la serrure au panneau ; cela nécessite de reclasser la serrure dans l’application SUS.
En dehors de leur mode de connexion à l’ACU, les AD300 et AD400 ont les mêmes fonctionnalités lorsqu’ils sont utilisés avec le système Verkada
L’AC41/AC42 peut prendre en charge jusqu’à 16 AD300 mais ne peut alimenter que jusqu’à 4 AD300 filaires à la fois.
Allegion recommande d’alimenter chaque AD300 au point d’installation avec une alimentation externe 12/24 VDC via une charnière électrique ; toutefois, l’alimentation peut être prélevée sur des ports de porte individuels de l’AC41/AC42.
Programmer et câbler la porte
L’ACU de Verkada prend en charge la combinaison de serrures sans fil via le hub PIM400-485 et de serrures filaires AD300, et prend en charge au total jusqu’à 16 serrures.
Dans la configuration de la série AD300, aucun pont n’est utilisé et les serrures sont câblées directement à l’ACU. Elle doit être programmée avant d’ajouter des portes Schlage dans Verkada Command.
Configurer la serrure AD300 avec l’ACU Verkada
Dans la plupart des cas, un serrurier ou un entrepreneur suivra ces instructions.

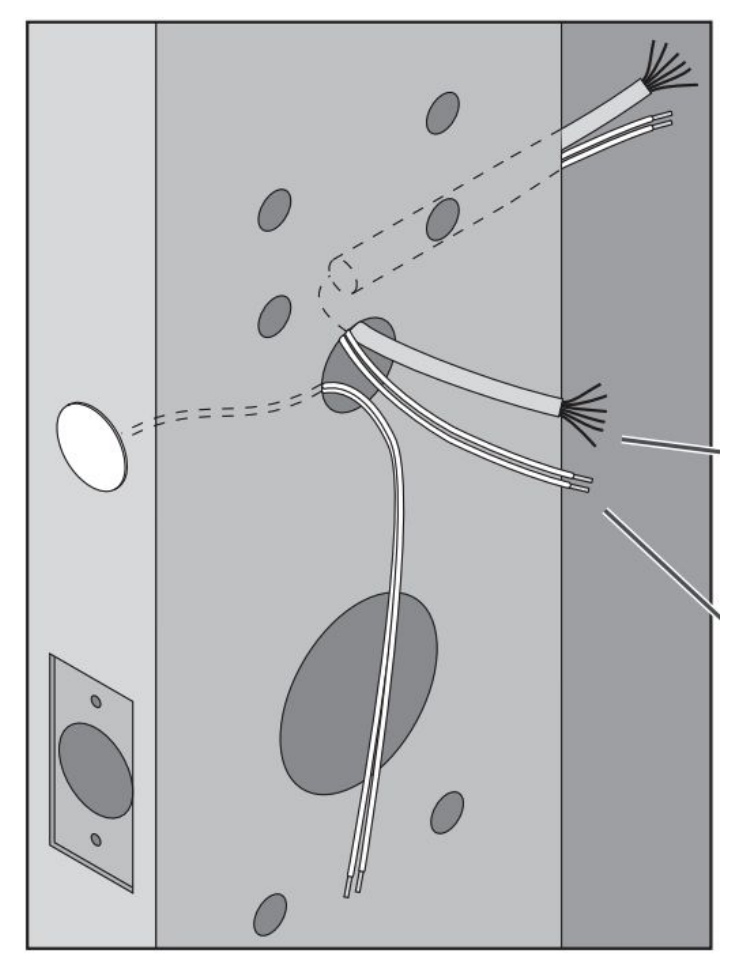

Pour commencer, l’AD300 nécessite davantage de trous percés dans la porte pour fonctionner en raison du capteur DPI intégré. Pour les instructions d’installation du matériel, lisez Instructions d’installation de la série AD Cylindrique Schlage.
Les câbles sont fragiles et doivent être manipulés avec précaution ; vous pouvez constater une diminution des performances de la serrure si des câbles sont pincés.
Si le couvercle n’est pas vissé correctement, cela peut déclencher l’interrupteur anti-sabotage et provoquer des erreurs de sortie de la serrure.
Configurer la serrure AD300
Vous devez attribuer une adresse à toutes les serrures AD300.
Câbler la serrure à une source d’alimentation ou s’assurer que la batterie est connectée et que le couvercle de la batterie est sécurisé.
Connecter le câble Type C du câble SUS-A au téléphone Android et le câble USB au bas de la serrure.
Lancer l’application Schlage Utility Software - SUS.
Si c’est la première fois que vous vous connectez à l’application SUS, vous devez définir le mot de passe :
Type d’utilisateur : Manager
Mot de passe : 123456
Réinitialiser le mot de passe.
Se connecter à l’application Sus :
Si vous vous connectez à la SUS application et que le câble SUS-A n’est pas connecté, le message « CABLE NOT CONNECTED » s’affiche.
Coupler la serrure et l’application SUS :
Appuyez sur le bouton Schlage en haut de la serrure pour l’activer pour la connectivité. Appuyez et maintenez la touche # sur les AD qui ont un clavier.

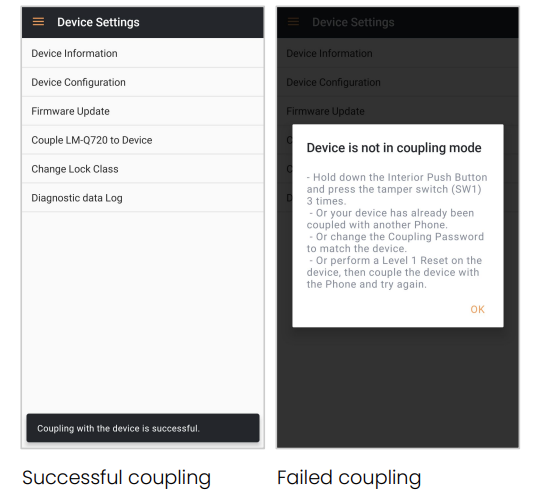

Coupler l’appareil : Cliquez sur Coupler [PHONE_NAME] à l’appareil. Cela échoue si l’appareil n’est pas en mode couplage.
a. Pour mettre la serrure en mode couplage, maintenez le bouton de libération interne (REX ou touche #) de la serrure et appuyez 3 fois sur le petit interrupteur argenté anti-sabotage, relâchez le bouton REX interne et sélectionnez immédiatement coupler l’appareil sur l’application téléphone.
Le couplage peut demander plusieurs essais. Si un appareil est déjà couplé à un autre téléphone SUS, vous devrez réinitialiser la serrure aux paramètres d’usine deux fois afin de la coupler pour cette installation.
Si vous reclassifiez la serrure :
Une fois couplée, sélectionnez Changer la classe de la serrure depuis l’application téléphone.
Sélectionnez le fichier de firmware dans la liste de fichiers pour cette serrure.
Sélectionnez le modèle de serrure à reclasser en AD300.
Suivez les fenêtres contextuelles à l’écran pour confirmer et laissez la mise à jour démarrer.
Si le reclassement échoue, contactez le support Allegion pour obtenir une assistance supplémentaire.
Configurer l’adresse de la serrure dans l’application SUS
Tandis que le câble SUS-A est connecté au téléphone et à la serrure.
Si non couplé, il faudra le recoupler ; suivez les étapes ci-dessus pour recoupler.
Aller à la configuration de l’appareil.
Configurer une adresse RS-485. Notez le numéro d’adresse, vous en aurez besoin pour la configuration de la porte dans Command.
Câbler l’AD300 à un ACU
Voir Meilleures pratiques de câblage pour les serrures sans fil tierces KB pour plus d’informations.

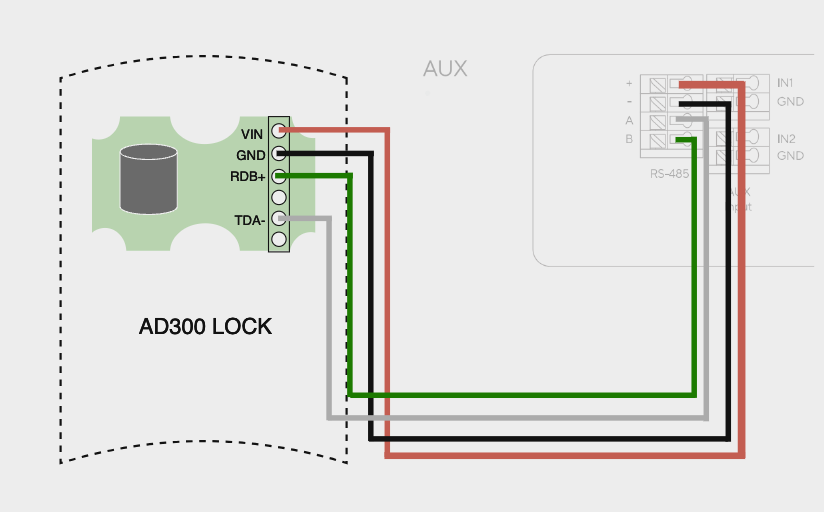

Câbler l’AD300 à l’AC41
L’AD300 se connecte à l’AC41 via une paire simple RS-485. Cela signifie que vous devez utiliser 2 fils pour les données et 2 fils pour l’alimentation. Il est recommandé de relier à la terre le fil métallique nu du câblage blindé sur la borne négative de la batterie de l’ACU.
Pour les intégrations AC41, câblez le module de communication aux entrées RS-485 sur le AUX cassette.
+ > VIN
- > GND
A > TDA-
B > RDB+
Câbler l’AD300 à l’AC12/AC42
L’AD300 se connecte à l’AC12/AC42 via une paire simple RS-485. Cela signifie que vous devez utiliser 2 fils pour les données et 2 fils pour l’alimentation. Il est recommandé de relier à la terre le fil métallique nu du câblage blindé sur la borne négative de la batterie de l’ACU sur AC42 et l’entrée du fil de drainage à côté du Lecteur 1 sur AC12.
Pour les intégrations AC42, câblez le module de communication aux entrées RS-485 sur Porte 1.
Pour les intégrations AC12, câblez le module de communication aux entrées RS-485 sur Lecteur 1.
+ > VIN
- > GND
A > TDA-
B > RDB+

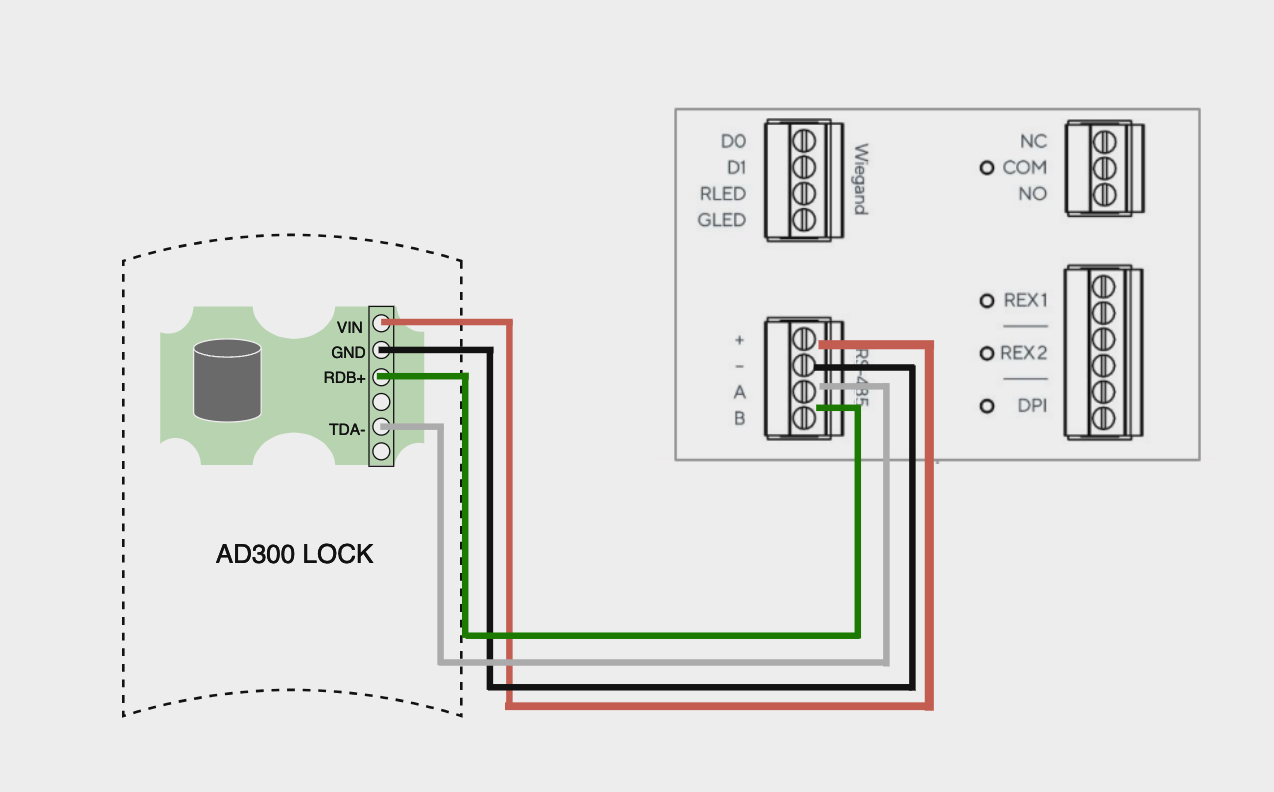

AC42 Porte 1

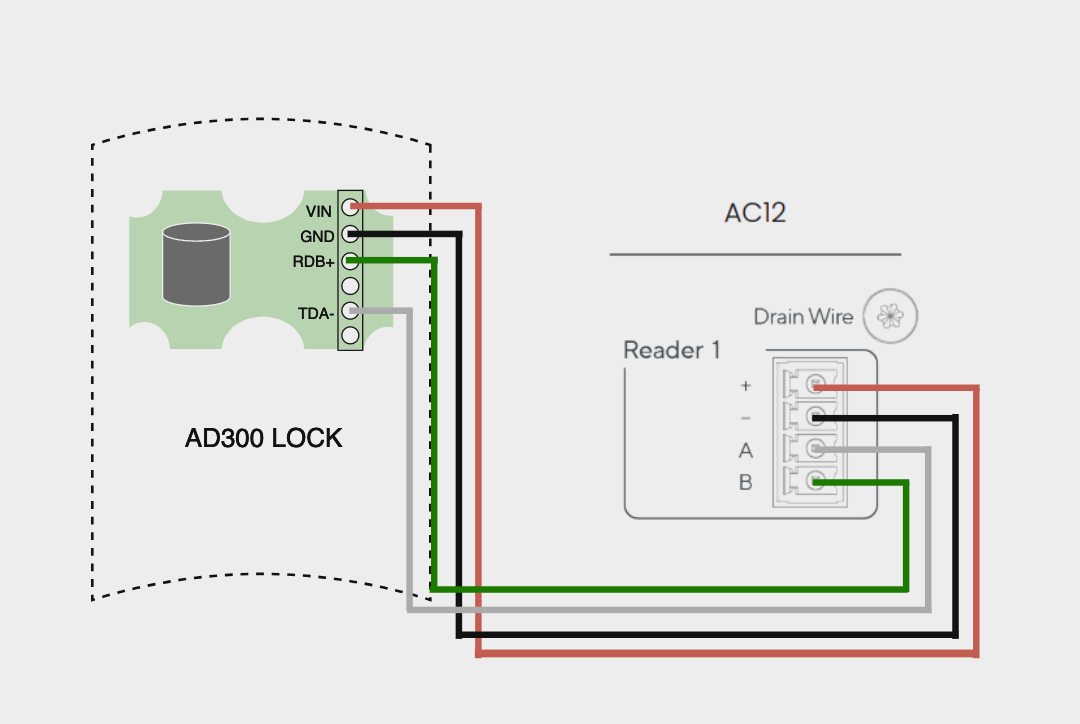

AC12 Lecteur 1 :

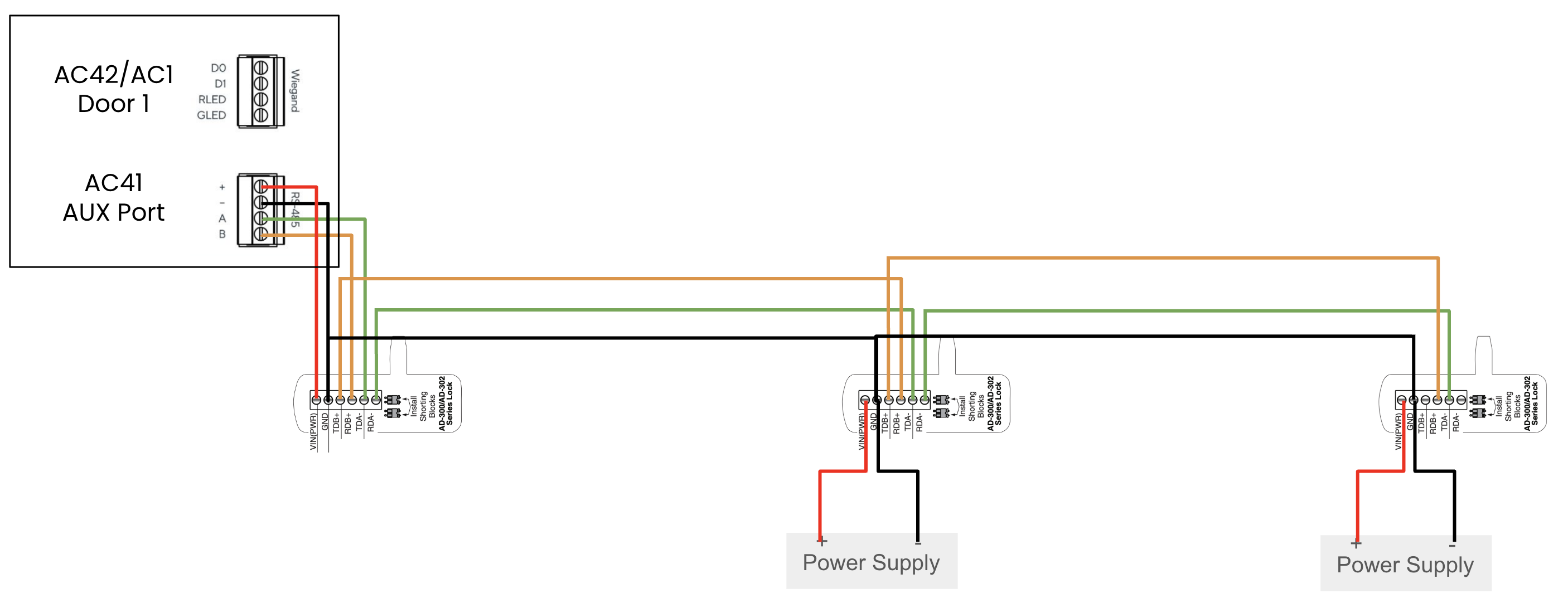

Câbler plus d’un AD300 à un ACU
Les ACU ne peuvent pas supporter le chaînage en série alimentation pour plusieurs serrures AD300 mais nécessitent cependant que les données soient chaînées en série en topologie de bus linéaire.
Un AC41/AC42 peut alimenter jusqu’à 4 serrures AD300.
Un AC41/AC42 peut prélever de l’alimentation à partir d’autres ports de porte ou d’une alimentation externe pour chaque serrure supplémentaire.
L’AC12 nécessite une alimentation externe pour chaque serrure supplémentaire.
Allegion recommande une alimentation en 12/24 VDC alimentation externe au niveau de l’installation de la porte via une charnière électrique.
Les fils de données (A&B) doivent tous être chaînés en marguerite vers entrées AUX/Porte 1 RS-485 dans une topologie de bus linéaire.
Une topologie en étoile n’est pas recommandée et conduira probablement à une dégradation des performances.
Ajouter l’unité de contrôle d’accès et les serrures à Command
Dans Verkada Command, allez à Tous les produits > Appareils.
Cliquez sur Ajouter un appareil.
Saisissez le numéro de série de votre ACU et cliquez sur Ajouter 1 appareil.
Dans la liste des appareils non affectés, cliquez sur le nouveau contrôleur d’accès puis cliquez sur Configurer.
Lors de la configuration :
Assurez-vous que l’ACU est en mode Schlage mode appareil.
Assurez-vous qu’un site, un bâtiment et un étage sont attribués.
Ajouter une porte AD300
Dans Command, allez à Tous les produits > Accès Accueil > Contrôleurs.
Sélectionnez l’ACU câblé à la serrure > en haut à droite sélectionnez le + Ajouter pour ajouter une nouvelle porte.
Lorsque vous y êtes invité, sélectionnez Ajouter une porte > Type de serrure : Wired-AD-300 et remplissez l’adresse AD300 correspondante. Vous devriez pouvoir voir les adresses des portes appariées dans l’application SUS. Une fois ces informations saisies, elles sont associées à la porte.
Les AD300 ont un indicateur de position de porte (DPI) et une demande de sortie (REX) intégrés dans l’appareil. Dans la page d’installation de la porte Paramètres vous pouvez voir que DPI et REX sont activés par défaut. Si votre DPI nécessite du matériel de porte supplémentaire qui n’est pas installé, désactivez le DPI.
Vous devriez voir votre porte AD300 nouvellement ajoutée répertoriée dans Command sous la page du contrôleur d’accès. Cela peut prendre un certain temps pour se synchroniser. Après 5 à 10 minutes, si un rafraîchissement de la page Command n’affiche pas la serrure comme connectée, testez une entrée par badge ou code pour générer de la connectivité.
Directives de dépannage
Vérifiez que votre unité de contrôleur d’accès (ACU) est en Mode Schlage. Si vous avez oublié de la régler sur Mode Schlage, vous devez la décommissionner et la réajouter.
Vérifiez que les AD300 ont été correctement mis en service dans l’application SUS.
Assurez-vous que les adresses de chaque AD300 ont été configurées avec succès et correspondent entre l’application SUS et Command.
Dans l’application SUS, vérifiez que la serrure n’a pas besoin de mise à jour du firmware et consultez l’outil de diagnostic pour vérifier s’il existe des journaux pouvant indiquer des problèmes avec la serrure.
