# Câblage supervisé pour le contrôle d’accès

La supervision permet à tous les produits de contrôle d’accès de deuxième génération ou plus récents de détecter si un REX ou un DPI filaire normalement ouvert (NO) a été coupé ou si un fil configuré normalement fermé (NC) a été court-circuité et de déclencher une notification, un événement de sortie auxiliaire ou de lever une alarme si défini comme déclencheur des alertes Verkada. Nous prenons également en charge [câblage supervisé pour les alarmes](https://app.gitbook.com/s/9tIFgMOGbY4p9wWaKQhl/installation/alarm-setup-and-install-best-practices/supervised-wiring-with-classic-alarms) qui est configuré et utilisé séparément.

## Types de supervision

La plupart des contrôleurs d’accès prennent en charge la supervision à résistance de fin de ligne simple (EOL) et double. Ces 2 types de supervision peuvent être appliqués aux capteurs REX et DPI câblés normalement ouverts (NO) ou normalement fermés (NC). Les résistances doivent être placées le plus près possible des dispositifs afin d’éviter un court-circuit ou une coupure du fil à l’extrémité de la ligne.

{% hint style="warning" %}
Le câblage supervisé n’est pas actuellement disponible pour l’AC41.
{% endhint %}

### Supervision EOLR simple

|                |                                                         |                                                                   |
| -------------- | ------------------------------------------------------- | ----------------------------------------------------------------- |
| **Résistance** | **Normalement fermé (NC)**                              | **Normalement ouvert (NO)**                                       |
| 0 Ω            | Circuit court-circuité ; condition de dysfonctionnement | Circuit court-circuité ou événement de fermeture ; alarme activée |
| 1000Ω          | État normal                                             | État normal                                                       |
| Ω infini       | Fil coupé ou événement d’ouverture ; alarme activée     | Fil coupé ; condition de dysfonctionnement                        |

### Supervision EOLR double

|                |                                                         |                                                         |
| -------------- | ------------------------------------------------------- | ------------------------------------------------------- |
| **Résistance** | **Normalement fermé (NC)**                              | **Normalement ouvert (NO)**                             |
| 0 Ω            | Circuit court-circuité ; condition de dysfonctionnement | Circuit court-circuité ; condition de dysfonctionnement |
| 1000Ω          | État normal                                             | Événement de fermeture ; alarme activée                 |
| 2000Ω          | Événement d’ouverture ; alarme activée                  | État normal                                             |
| Ω infini       | Fil coupé ; condition de dysfonctionnement              | Fil coupé ; condition de dysfonctionnement              |

{% hint style="danger" %}
Les résistances EOL doivent être de 1000Ω.
{% endhint %}

## Câbler les résistances EOL à votre contrôleur d’accès

Les résistances doivent toujours être installées à l’extrémité du circuit, aussi près que possible du capteur. Installer des résistances EOL au niveau du boîtier peut compromettre l’objectif de la supervision.

**EOLR simple EOL double**

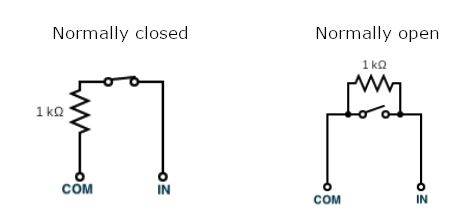

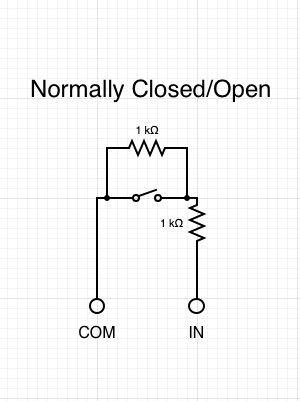

![](https://1006431132-files.gitbook.io/~/files/v0/b/gitbook-x-prod.appspot.com/o/spaces%2FaaHs5RfKqv9Z49mi02cC%2Fuploads%2Fgit-blob-dbc451089355bb3644a19d932b0d3ccac20e4373%2F5e054df4bb86f9a9e9345b73bf6c4feda23b5751.png?alt=media) ![](https://1006431132-files.gitbook.io/~/files/v0/b/gitbook-x-prod.appspot.com/o/spaces%2FaaHs5RfKqv9Z49mi02cC%2Fuploads%2Fgit-blob-69754690972f6e7829b46cb9649068ced2725229%2F6a3a840cf3d7f44d0ace56738642e7b63b4dc689.png?alt=media)

## Configuration des résistances EOL dans Command

{% stepper %}
{% step %}
**Dans Verkada Command, allez dans Tous les produits > Accès.**
{% endstep %}

{% step %}
**Sélectionnez un site dans le menu déroulant Tous les sites.**
{% endstep %}

{% step %}
**Sélectionnez une porte et cliquez sur Paramètres .**
{% endstep %}

{% step %}
**Sous Matériel, sélectionnez l’emplacement de la résistance EOL. Le câblage supervisé peut être configuré dans les sections suivantes :**

a. **DPI**\
b. **REX1**\
c. **REX2**
{% endstep %}

{% step %}
**À côté du menu déroulant Câblage supervisé, sélectionnez la résistance EOL correcte pour la porte.**

<div align="left" data-with-frame="true"><figure><img src="https://1006431132-files.gitbook.io/~/files/v0/b/gitbook-x-prod.appspot.com/o/spaces%2FaaHs5RfKqv9Z49mi02cC%2Fuploads%2Fttv4IEFx44Nx6uMXFgF7%2FScreenshot%202026-01-15%20at%202.41.44%E2%80%AFPM.png?alt=media&#x26;token=87cdc680-83a8-49fd-88ee-81662c18535f" alt="" width="318"><figcaption></figcaption></figure></div>
{% endstep %}

{% step %}
**Les vignettes d’événements pour les événements supervisés apparaîtront automatiquement une fois activées.**
{% endstep %}
{% endstepper %}

{% hint style="warning" %}
Lors de l’activation du câblage supervisé, assurez-vous que les résistances sont présentes, sinon cela entraînera de fausses alertes.
{% endhint %}

## Alertes

Les alertes supervisées sont traitées comme des événements de porte, similaires aux portes forcées. Vous pouvez configurer une sortie AUX pour alerter un stroboscope ou une alarme d’un événement de sabotage détecté afin de dissuader les personnes malveillantes. Voir [Configurer les alertes des événements de contrôle d’accès](https://help.verkada.com/access-control/fr/integrations-et-alertes/configure-access-control-event-alerts) pour configurer les alertes des résistances EOL.

{% hint style="warning" %}
Si un REX est configuré pour déverrouiller une porte lorsqu’il est déclenché, plutôt que pour la détection d’évacuation, la porte se déverrouillera toujours si la configuration du câblage supervisé a échoué et qu’un court-circuit complet ou un circuit ouvert est détecté pour des configurations NO et NC.
{% endhint %}
