Fils recommandés pour les contrôleurs d’accès

Découvrez les recommandations pour sélectionner les fils des contrôleurs de porte de contrôle d’accès Verkada

Les unités de contrôle d’accès Verkada (ACU) sont capables de prendre en charge les lecteurs Verkada via RS-485 et les lecteurs Wiegand standard.

Cette liste indique les types de câbles et les longueurs maximales recommandés pour une utilisation avec les contrôleurs de contrôle d’accès Verkada (AC). Tous les câbles doivent utiliser des conducteurs en cuivre pur multibrins ; des matériaux comme le fil d’aluminium plaqué cuivre (CCAW) ne sont pas recommandés.

Les méthodes de câblage doivent être conformes au National Electrical Code, à l’ANSI/NFPA 70, aux codes locaux et aux autorités compétentes.

Signal	AWG	Paire torsadée	Conducteur	Blindé	Longueur max.
Option de lecteur 1	22	Oui		Oui	250 pi (76 m)
Option de lecteur 2	20	Oui		Oui	300 pi (91 m)
Option de lecteur 3	18	Oui		Oui	500 pi (152,4 m)
Alimentation (calibre 22)	22		Oui	Oui	600 pi (182,8 m)
Alimentation (calibre 18)	18		Oui	Oui	1 500 pi (457,2 m)
Demande de sortie	22/18		Oui	Oui	1 500 pi (457,2 m)
Contact de porte	22		Oui	Oui	1 500 pi (457,2 m)

Utilisez 1 paire torsadée pour – (terre) et + (alimentation) et 1 paire torsadée pour les données (D0/D1 pour un lecteur Wiegand ou A/B pour un lecteur Verkada).

Vous pouvez utiliser un câblage combo/trunk AC, à condition que chaque câble individuel soit blindé et ait le calibre approprié.

⚠️ Il est obligatoire d’utiliser uniquement un câblage blindé pour toutes les entrées de l’ACU. Tous les composants connectés au contrôleur de contrôle d’accès, y compris les serrures, doivent être raccordés avec un câblage blindé. Le non-respect de l’utilisation d’un câblage blindé et de sa mise à la terre correcte peut entraîner de mauvaises performances du lecteur ou endommager le contrôleur de contrôle d’accès.

Astuce: Pour déterminer si votre câble est blindé : recherchez une feuille métallique entourant les fils et un fil de drain nu en métal.

Mettez votre installation à la terre

1

Connectez le fil de drain (métal nu) du lecteur au fil de drain (métal nu) du câblage blindé.

2

Connectez le fil de drain du câblage à la terre. Idéalement, votre connexion à la terre devrait se trouver près du lecteur. Par exemple, des points de mise à la terre comprenant une boîte de jonction mise à la terre ou un cadre de porte.

3

Sinon, si vous n’avez pas moyen de mettre à la terre le fil de drain au niveau du lecteur, vous pouvez effectuer la mise à la terre au niveau de l’AC à l’aide d’une boîte de jonction mise à la terre, d’une barre omnibus de mise à la terre ou de la borne négative de la batterie du contrôleur de contrôle d’accès. Si vous utilisez une batterie, vous pouvez épisser la connexion (une connexion à la batterie et une autre au fil de drain).

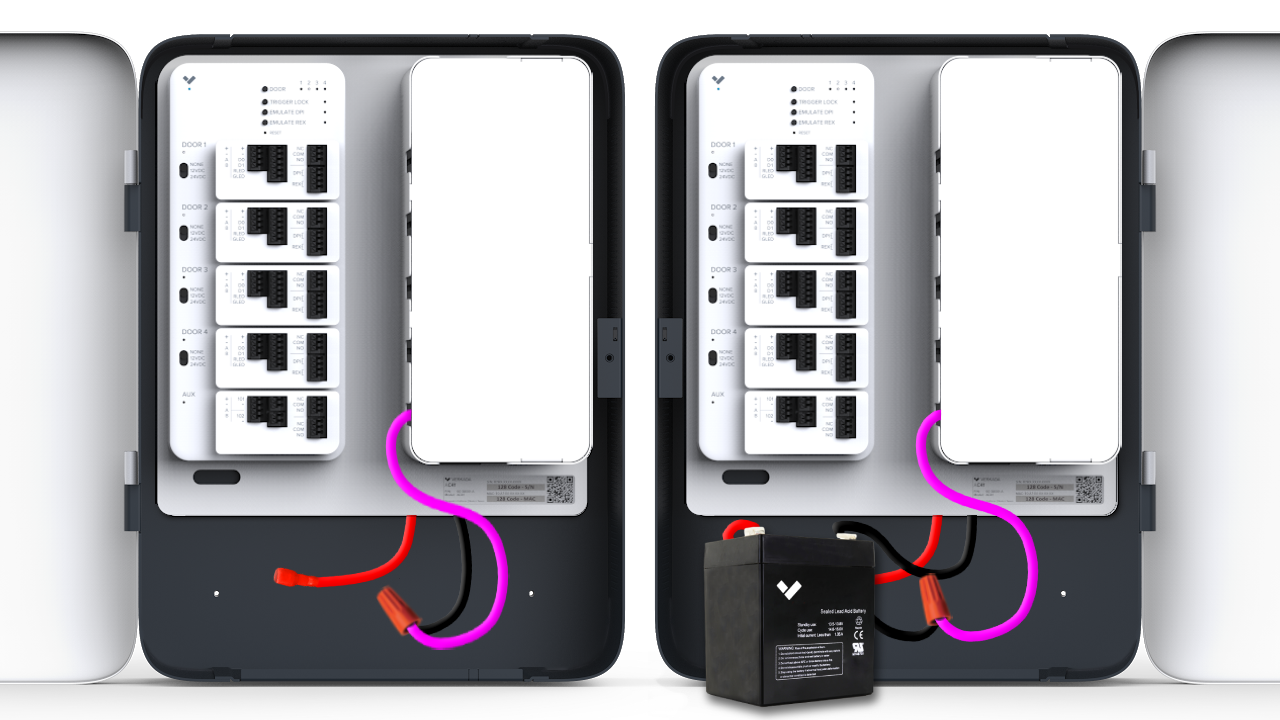

L’image montre comment le fil de drain pourrait être connecté à la borne négative (noire) de la batterie de l’AC :

• Le fil rouge représente la borne positive de la batterie ; le fil rose représente le fil de drain en métal nu.
• L’AC de gauche a le fil de drain directement connecté au fil noir de la batterie.
• L’AC de droite montre le fil de drain relié à la borne négative de la batterie.
• Pour tous les autres modèles de contrôle d’accès, une broche de liaison à la terre dédiée est disponible sur le châssis de l’appareil.

⚠️ Les ports COM et – (négatifs) du contrôleur de contrôle d’accès sont ne à utiliser comme mises à la terre. Le faire peut endommager votre équipement. Une seule extrémité du fil de drain doit être reliée à la terre. L’autre extrémité ne doit être connectée à rien.
