Panneau de commande d’alarme incendie avec AC41
Intégrez correctement vos serrures à un système d’alarme incendie
Certaines installations de contrôle d’accès exigeront que les serrures soient raccordées au panneau de contrôle d’alarme incendie (FACP). Cela permet au FACP de déverrouiller ou de couper l’alimentation de certaines portes pendant une alarme incendie active. En général, l’ensemble des portes déverrouillées comprend les points de sortie d’urgence, les portes d’escalier, les portes des halls d’ascenseur et les entrées ou sorties extérieures.
Chaque État, comté et municipalité aura des exigences différentes. Certaines peuvent être plus strictes que d’autres. Il incombe à l’installateur d’identifier les exigences à respecter.
À haut niveau, le relais du FACP est raccordé en filaire directement à l’entrée de déclenchement FACP du contrôleur d’alimentation d’accès. De plus, vous pouvez raccorder un bouton REX d’urgence pour déverrouiller la serrure magnétique.

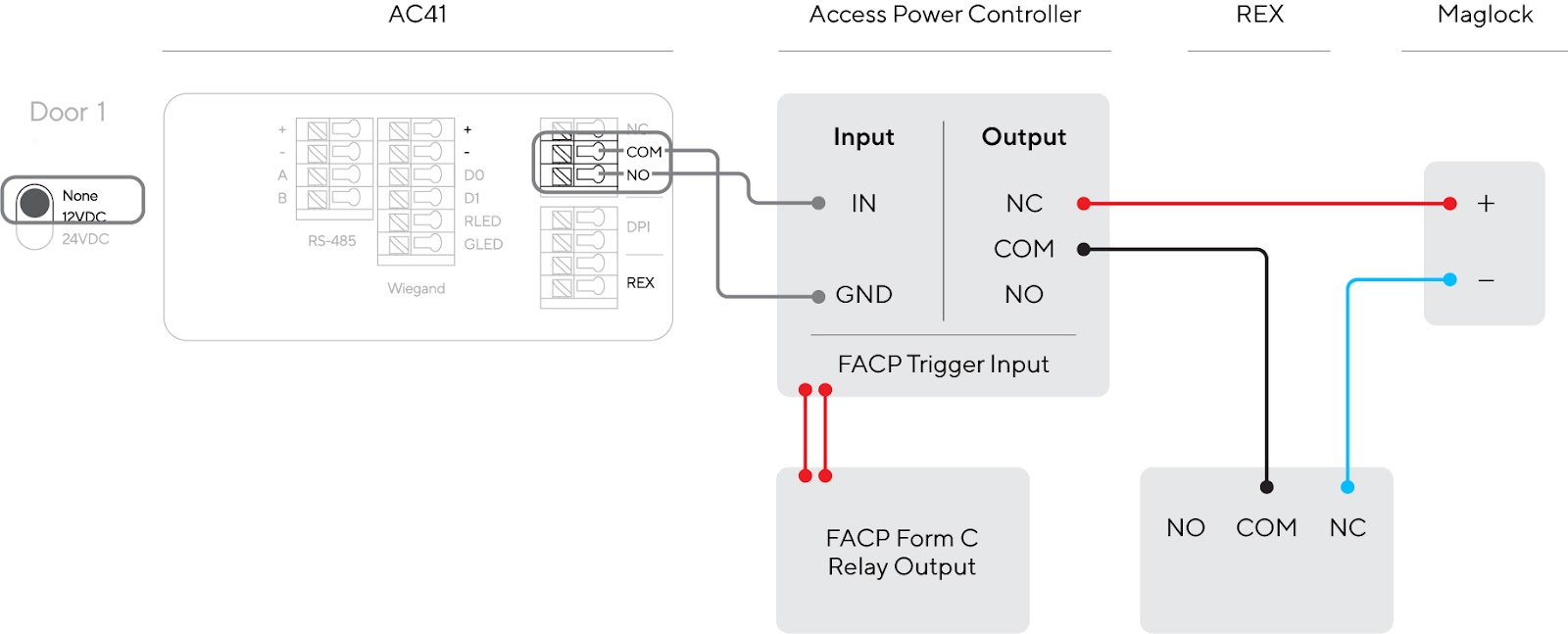

Schéma de câblage du FACP vers le contrôleur d’alimentation d’accès / l’alimentation

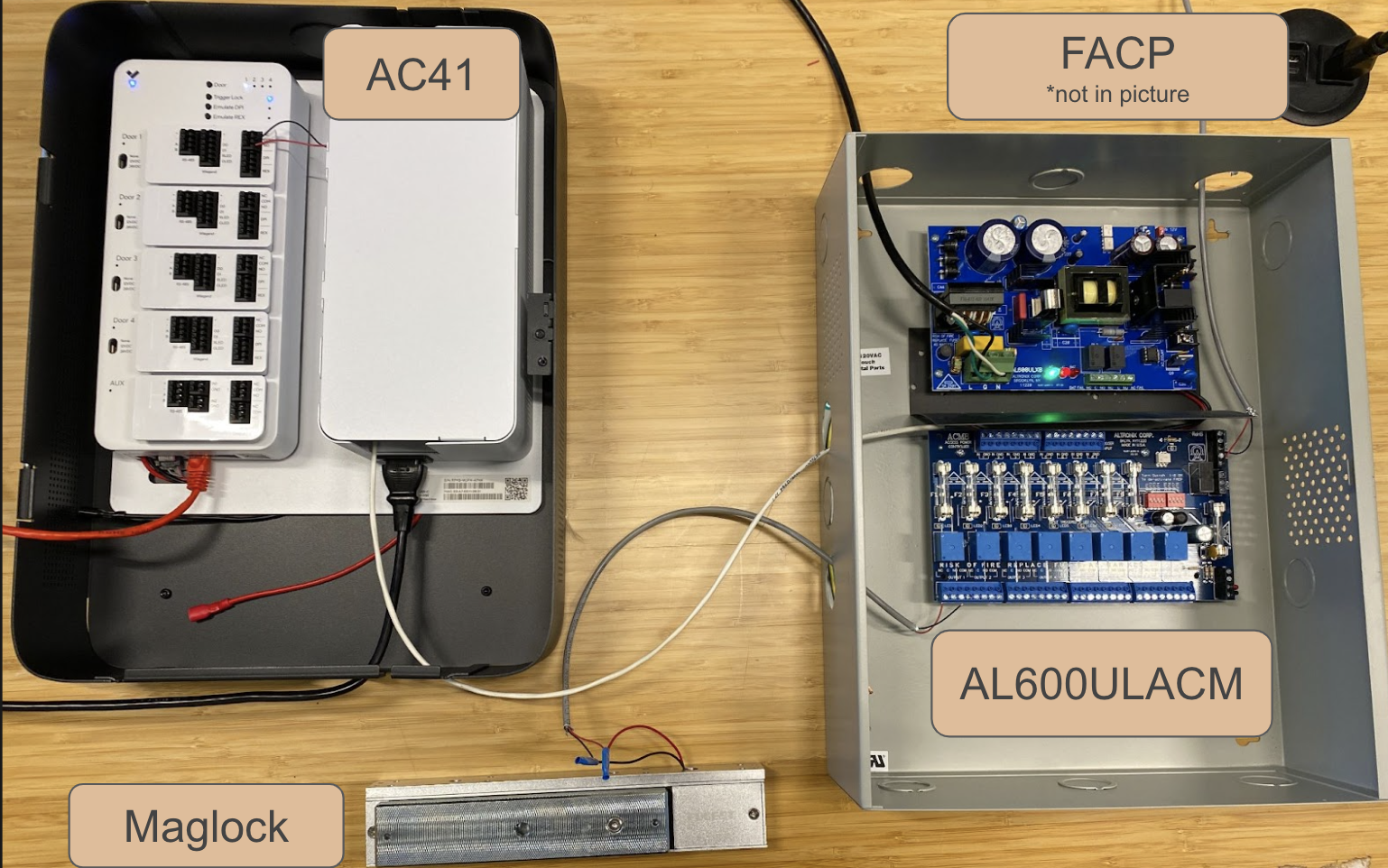

Exemples d’installation

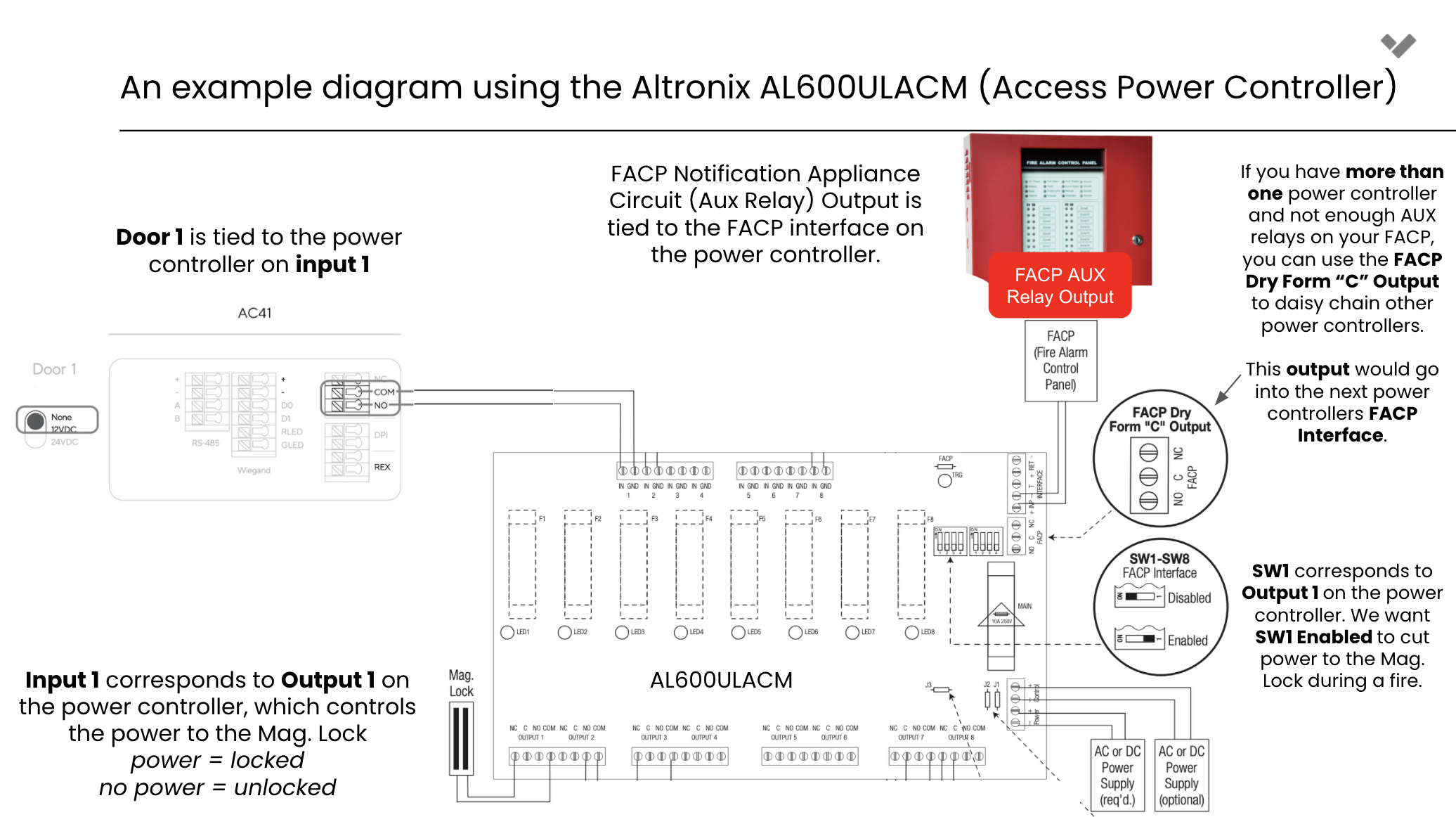

Schéma utilisant l’Altronix AL600ULACM (contrôleur d’alimentation d’accès)

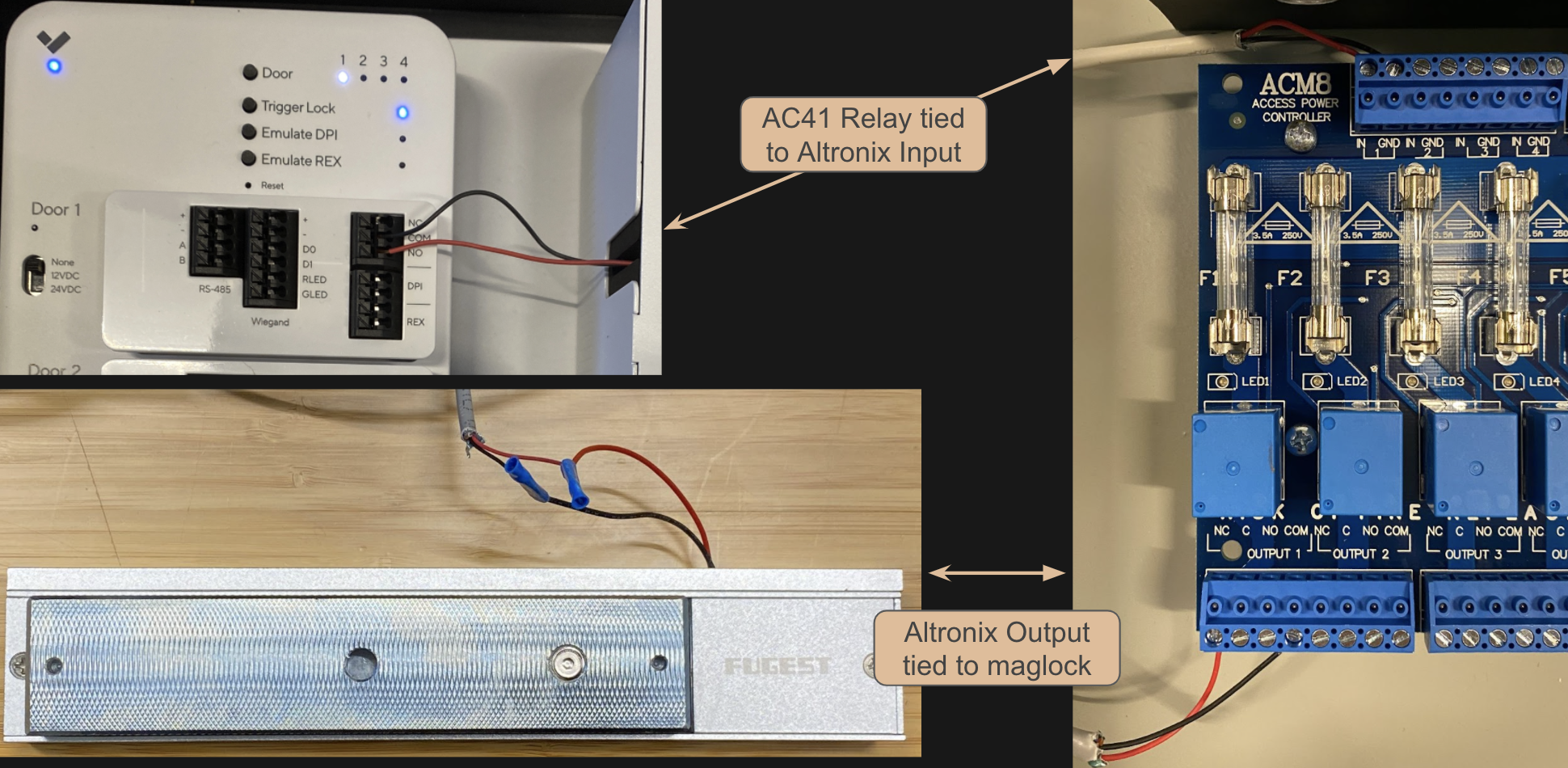

AC41 → contrôleur d’alimentation d’accès → serrure magnétique

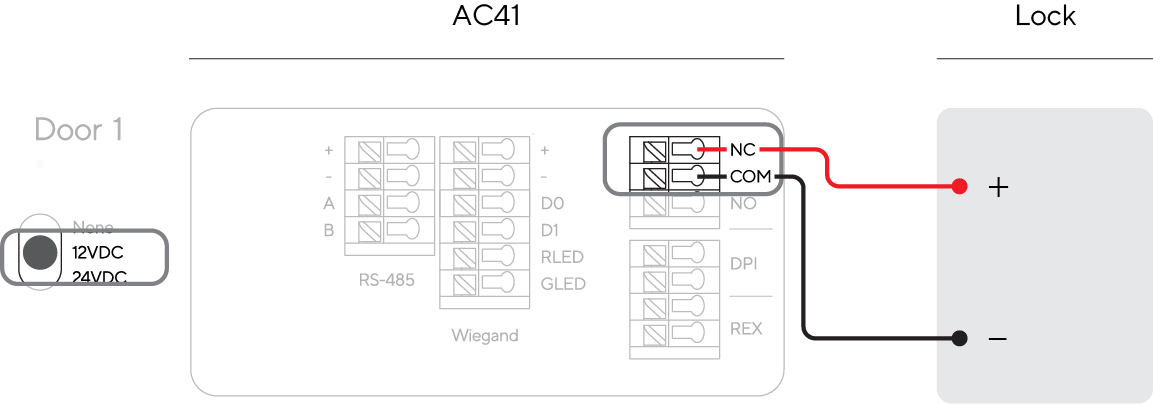

AC41 → contrôleur d’alimentation d’accès → serrure

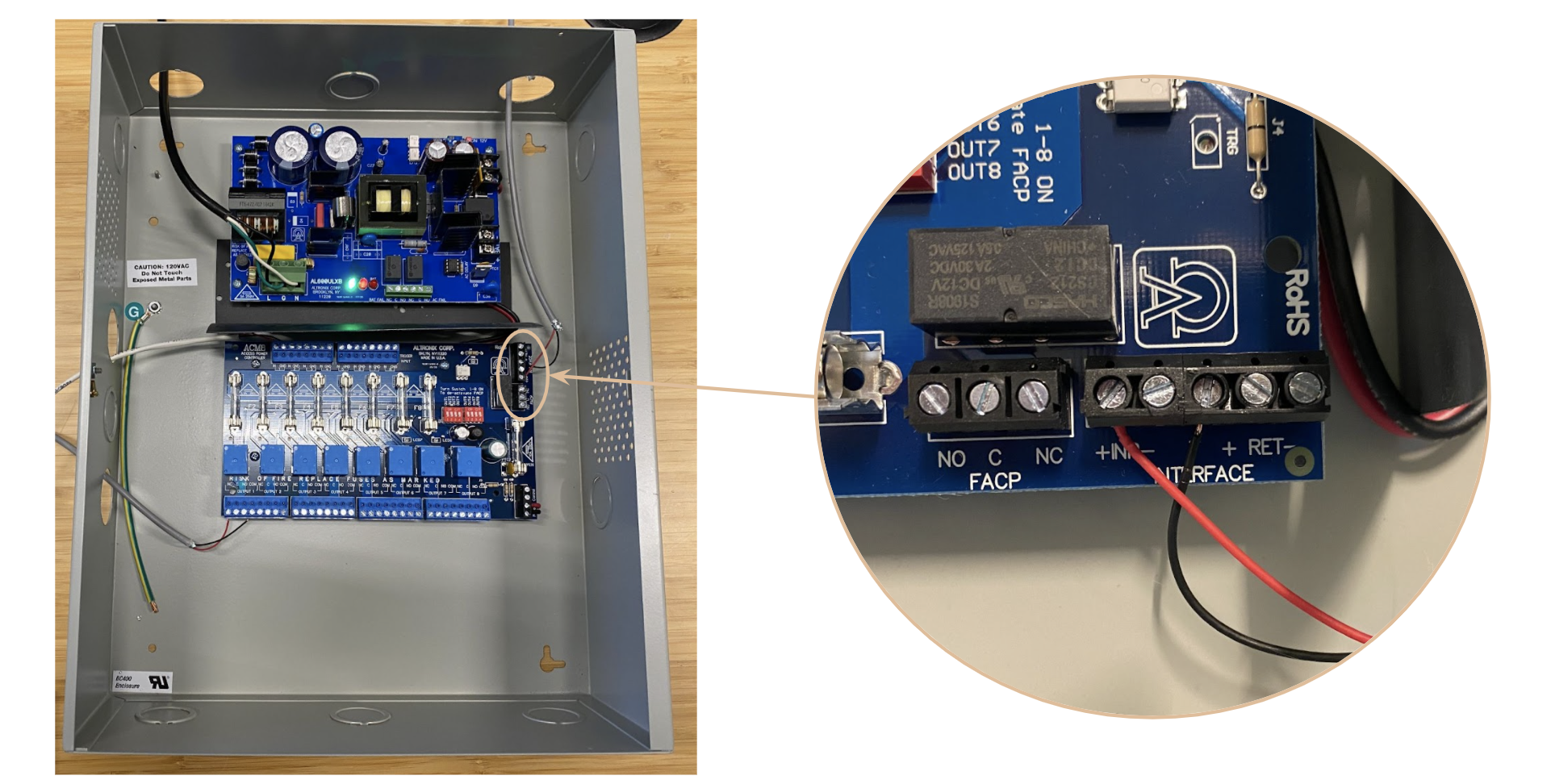

Interface FACP du contrôleur d’alimentation d’accès

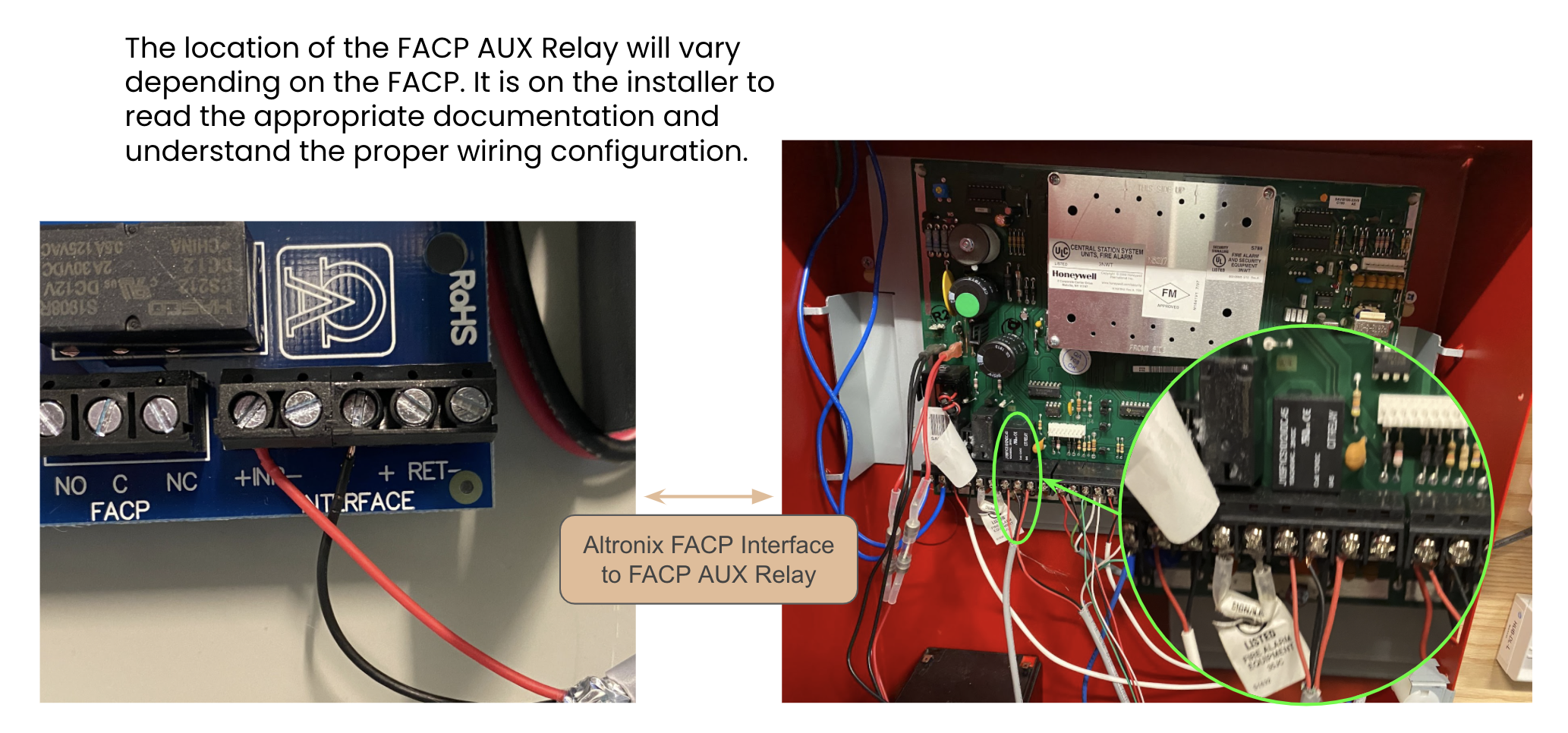

Contrôleur d’alimentation d’accès → FACP
Vidéo montrant l’intégration AC41 - contrôleur d’alimentation Altronix - serrure - FACP
FAQ
Puis-je connecter le FACP directement à la Verkada AC41 ?
Non. La Verkada AC41 ne dispose pas d’une entrée FACP dédiée. Ainsi, si votre installation nécessite une intégration FACP, vous ne pouvez pas utiliser la Verkada AC41 pour alimenter vos serrures. Cela signifie que vous devez régler le contrôleur de porte sur Aucun et ne pouvez pas utiliser une configuration alimentée (12VDC et 24VDC).
Dans la configuration alimentée, il n’y a pas de contrôleur d’alimentation d’accès / d’alimentation, donc il n’existe aucun moyen d’intégrer votre entrée FACP à vos serrures.
Où puis-je trouver l’entrée de déclenchement FACP sur mon contrôleur d’alimentation d’accès ?

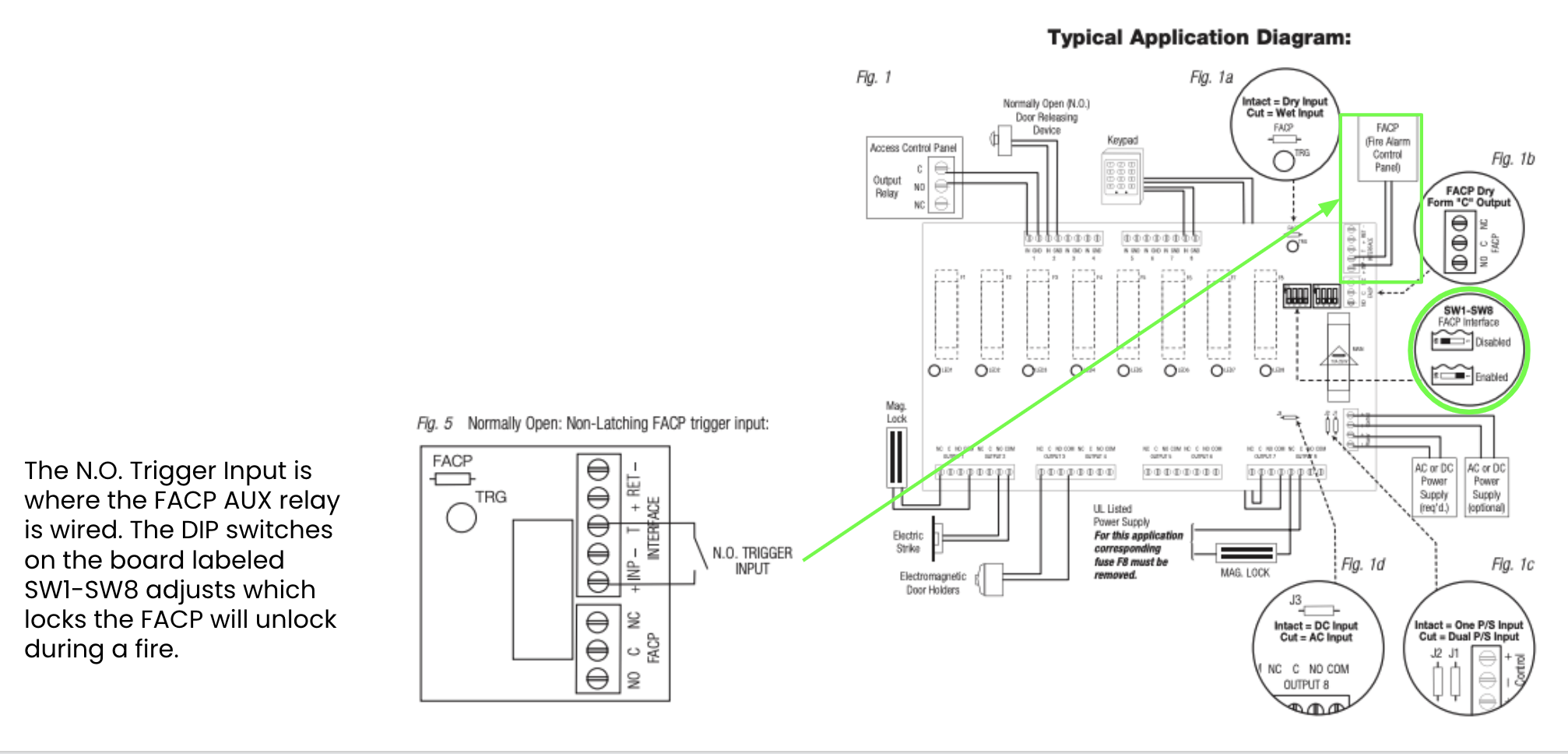

L’emplacement de l’entrée de déclenchement FACP variera selon le contrôleur d’alimentation d’accès / l’alimentation que vous utilisez. Il incombe à l’installateur de lire la documentation appropriée et de comprendre la bonne configuration de câblage. Par exemple, sur l’Altronix AL600ULACM (un contrôleur d’alimentation populaire), la documentation indique où se trouve l’entrée de déclenchement FACP et comment elle doit être câblée :
Mis à jour
Ce contenu vous a-t-il été utile ?
Comment fonctionnent les panneaux de contrôle d’alarme incendie ?
Lorsque le FACP détecte un incendie, il commence à déclencher l’alarme, activant les sirènes et avertissant les pompiers.
De plus, il peut être programmé pour déclencher un relais auxiliaire (ou une série de relais).
Le relais est ensuite raccordé en filaire directement aux contrôleurs d’alimentation d’accès.
Le contrôleur d’alimentation d’accès / l’alimentation coupera alors l’alimentation ou déverrouillera les serrures configurées.
