Installer l’interface d’alarme incendie
Câblez votre panneau incendie à un contrôleur d’accès selon le type d’entrée qu’il fournit
Les contrôleurs d’accès Verkada incluent une interface intégrée d’alarme incendie (FAI) qui relie votre panneau de contrôle d’alarme incendie (FACP) au contrôleur, déverrouillant automatiquement les portes pendant une urgence. La FAI prend en charge à la fois Normalement ouvert (NO) et Normalement fermé (NC) le câblage.
L’interface d’alarme incendie (FAI) est conçue pour :
Déverrouillage automatique des portes – Lorsque le FACP signale une alarme, la FAI désactive immédiatement les ports de serrure connectés afin que les portes puissent s’ouvrir pour une évacuation en toute sécurité.
Loquet des pompiers – Un loquet maintient toutes les portes déverrouillées jusqu’à ce que les premiers intervenants terminent leur inspection. Le personnel autorisé peut réinitialiser le loquet manuellement une fois le bâtiment dégagé.
Le FACP n’est pris en charge que sur les modèles AC62 et AC42.
Si vous avez un AC41, consultez cet article.
Avant de commencer
Avant de commencer l’installation, familiarisez-vous avec ces termes :
Panneau de contrôle d’alarme incendie (FACP) : Le hub central du système d’alarme incendie. Il surveille et gère les entrées provenant des dispositifs de déclenchement tels que les détecteurs de fumée, les détecteurs de chaleur et les stations d’appel manuelles.
Module de relais : Un pont entre le FACP et le contrôleur d’accès. Il reçoit les signaux d’alarme du FACP et les transmet au système de contrôle d’accès pour déclencher une réponse d’urgence.
Contrôleur d’accès : Gère l’accès aux zones sécurisées d’un bâtiment. Il comprend une interface intégrée d’alarme incendie (FAI) qui répond aux signaux du module de relais en coupant l’alimentation des ports de serrure et en déclenchant le loquet de la porte lors d’un incident d’incendie. Les FAI peuvent être chaînées en cascade sur plusieurs contrôleurs pour une couverture d’urgence plus large.
Interface d’alarme incendie
La FAI comporte un total de 5 ports pouvant être câblés - FAI +, FAI -, FAIP, et 2 L ports. Les 3 premiers ports (FAI -, FAI + et FAIP) sont utilisés pour prendre l’entrée du FACP. Les L ports sont principalement utilisés pour le verrouillage, ainsi qu’avec ces NO, NC des relais sont inclus dans l’interface.
Panneau de contrôle d’alarme incendie
Le FACP est l’appareil qui reçoit les entrées provenant de diverses alarmes incendie. Le FACP envoie un signal à l’entrée FAI du contrôleur d’accès pour indiquer qu’une alarme incendie a été déclenchée. L’emplacement exact et les fonctionnalités du FACP varient.
Pour obtenir de l’aide concernant le câblage du FACP et d’autres problèmes connexes, contactez le fabricant de votre FACP.

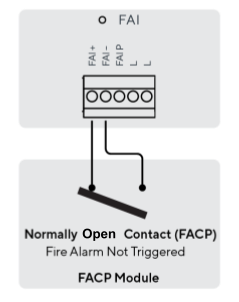

Entrée NO du FACP
Pour les alarmes incendie qui fournissent un signal NO, les entrées peuvent être câblées sur les FAI + et FAI- ports. La FAI n’est pas activée lorsque le circuit est ouvert, mais se déclenche une fois le circuit fermé. Lorsque le circuit se ferme effectivement, elle coupe l’alimentation de tous les 16 relais pour 12V/24V. Les serrures humides deviennent effectivement des serrures sèches.

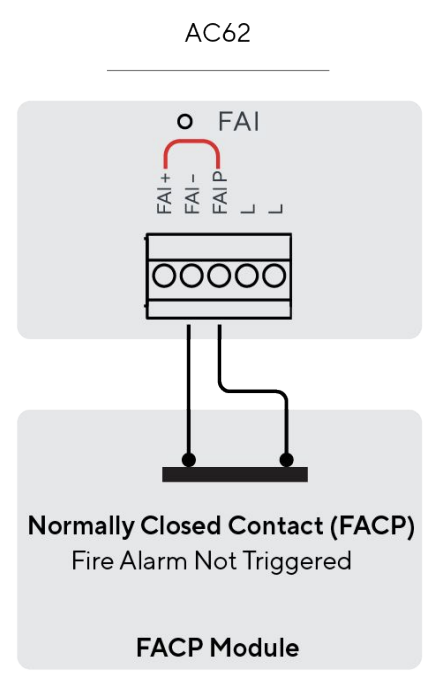

Entrée NC du FACP
FAI+ et FAIP doivent être pontés localement dans cette configuration.
Pour les entrées NC provenant du FACP, les entrées doivent être câblées sur FAI - et FAIP. Dans cette configuration, lorsque le circuit est fermé, la FAI reste désactivée. Mais lorsque le contact s’ouvre, rompant le circuit, cela entraîne la coupure de l’alimentation de tous les 16 relais pour 12 V/24 V.

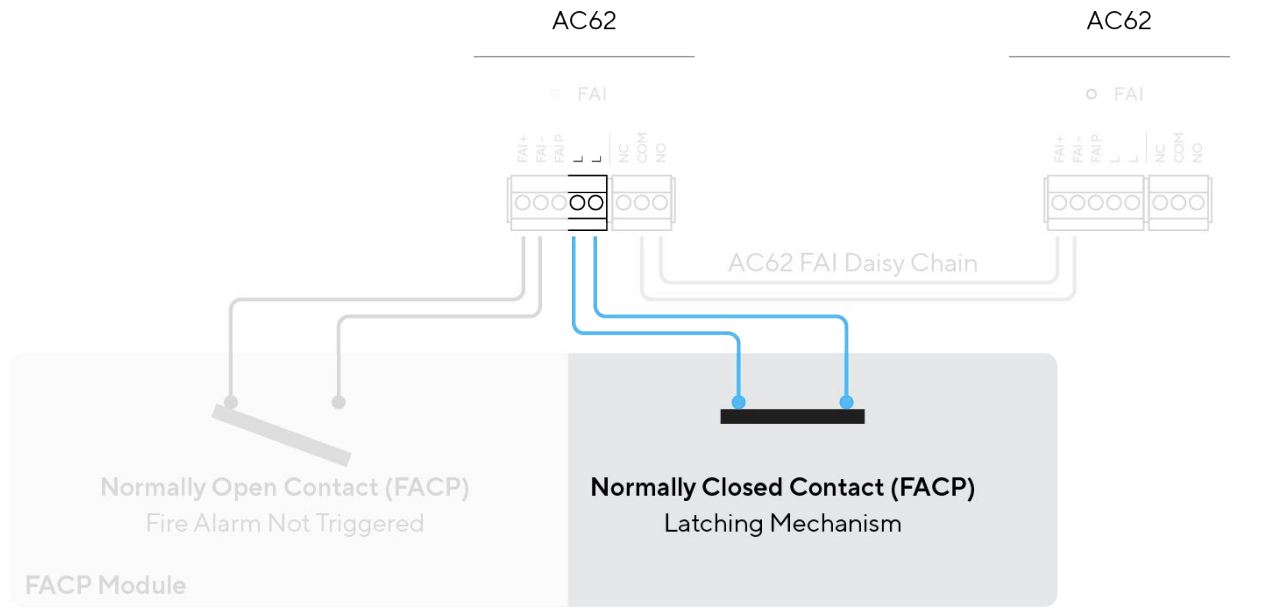

Verrouillage
Une entrée de verrouillage optionnelle provenant du FACP peut être connectée dans une configuration normalement fermée entre L et L. Lorsque le verrouillage est activé, la FAI est active ; elle reste active jusqu’à réinitialisation. Une réinitialisation est obtenue si la FAI est désactivée et que l’entrée de verrouillage est temporairement ouverte.

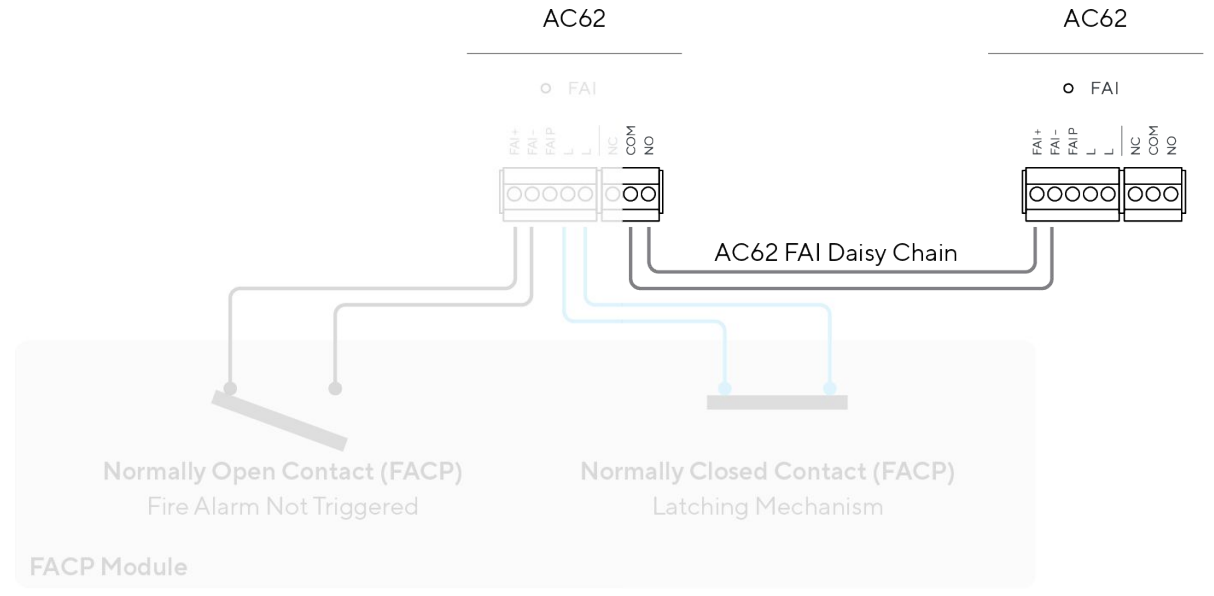

Chaînage en cascade
La FAI de deux contrôleurs d’accès peut être chaînée en cascade. La FAI (et les états de verrouillage) du contrôleur d’accès principal sont répercutés sur l’unité secondaire (chaînée en cascade).
Bonnes pratiques
Câblage: Utilisez un câblage approprié pour connecter le FACP, le module de relais et le contrôleur d’accès. Verkada fournit une liste de fils recommandés pour les contrôleurs d’accès.
Tester les connexions: Testez les connexions du module de relais afin de garantir une communication correcte entre le FACP et le contrôleur d’accès, ainsi que toute unité supplémentaire chaînée en cascade.
Vérifier le fonctionnement: Effectuez un test fonctionnel en déclenchant le système d’alarme incendie pour confirmer que la FAI fonctionne comme prévu, en coupant l’alimentation des ports de serrure et en activant le loquet de la porte lors d’une urgence incendie sur toutes les unités chaînées en cascade.
Fonctionnalités d’urgence
Déverrouillage du loquet
Les pompiers (ou tout autre personnel autorisé) peuvent libérer manuellement le loquet qui maintient les portes ouvertes. Cela permet un meilleur contrôle de l’accès au bâtiment une fois la situation maîtrisée et garantit que les portes peuvent être fermées et sécurisées, au besoin.
Contrôleurs d’alimentation externes
Si quelqu’un fait fonctionner toutes les serrures à partir de contrôleurs d’alimentation externes, il doit déterminer sa propre solution pour intégrer la FAI et couper l’alimentation des ports de serrure lors d’une urgence incendie. Consultez un professionnel pour la meilleure approche dans ce scénario.
