Intégrer une alimentation externe avec l’AC41 dans la région EMEA

Découvrez comment utiliser des appareils externes pour alimenter les ventouses magnétiques et les barres anti-panique dans la région EMEA

Le Verkada Contrôleur d’accès AC41 peut fournir de l’alimentation à certaines serrures, tant que leur courant d’appel ne dépasse pas 350 mA à 24 V ou 700 mA à 12 V.

Le courant d’appel utilisé pour initialement magnétiser la serrure peut dépasser le courant de fonctionnement et n’est parfois pas indiqué dans les fiches techniques. Si les exigences dépassent la puissance que l’AC41 peut fournir, la porte ne peut pas se verrouiller et l’AC41 pourrait être endommagé.

Requis :

• Utilisez une configuration à contact sec avec un APC externe lorsque vous câblez une barre anti-panique.
• Utilisez une configuration à contact sec avec un APC externe lorsque vous câblez une serrure électromagnétique (maglock).
• Assurez-vous que l’alimentation est déconnectée de l’AC41 et de la quincaillerie de la serrure avant lors du câblage des lecteurs et d’autres dispositifs. Le non-respect de cette consigne peut endommager l’AC41.

Comment fonctionne l’intégration

Utilisez un APC

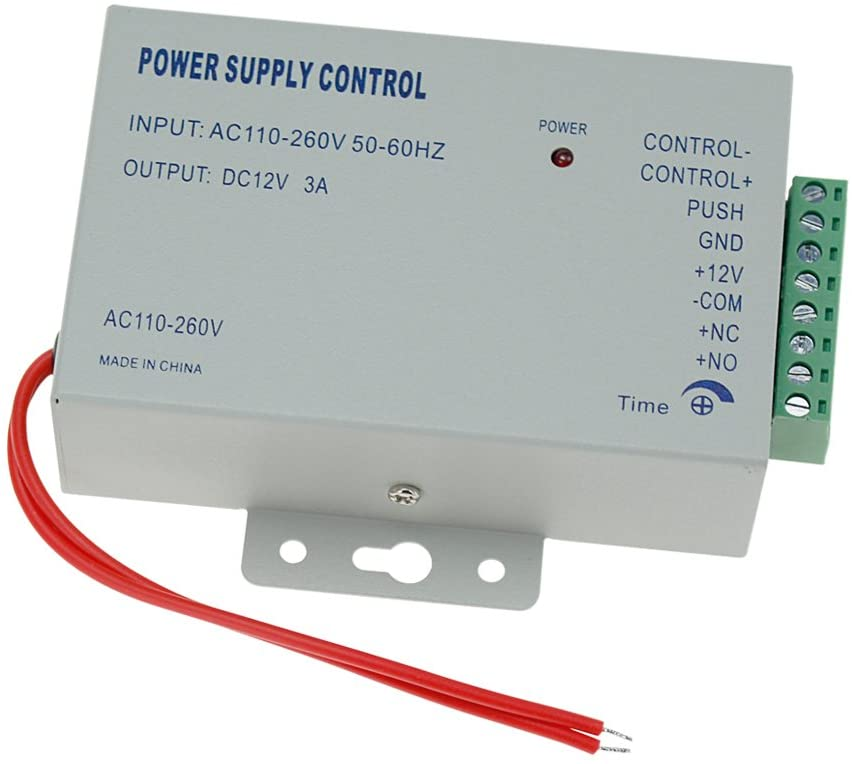

Cette option utilise un APC externe, tel que l’Altronix AL600ULACM (largement disponible aux États-Unis) ou le Hfeng contrôle d’accès Power Supply Control Switch (disponible dans la région EMEA, comme indiqué ci-dessous).

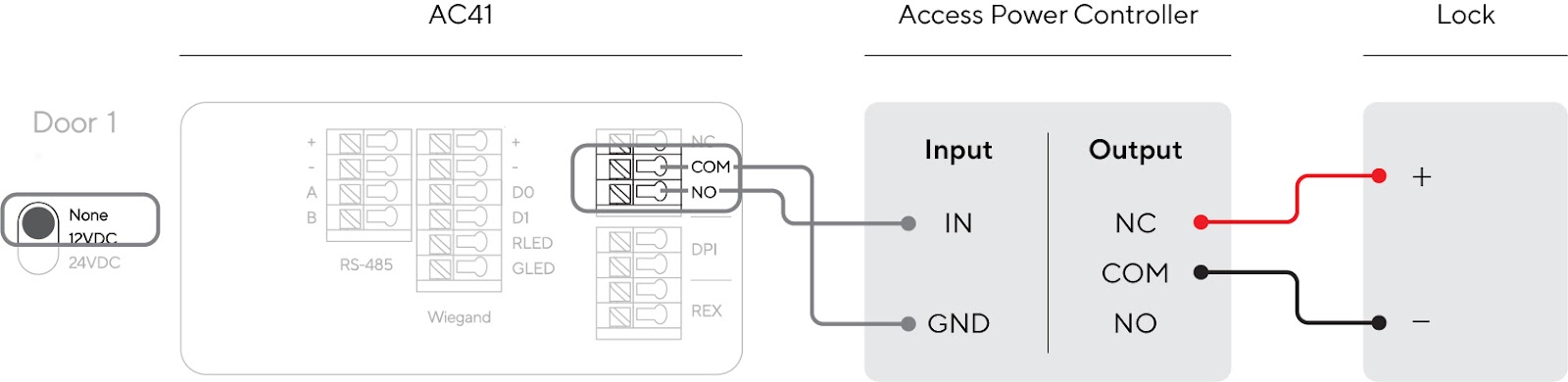

L’AC41 fonctionne sec (le commutateur situé sur le côté gauche de la cassette est configuré pour Aucun), et connecte respectivement les ports NO et COM à IN et GND. (Le port IN est parfois étiqueté PUSH, comme indiqué ci-dessus). L’APC utilise ensuite ses ports NC et COM pour se connecter à la serrure électromagnétique.

Créer un déverrouillage manuel en cas d’urgence

Comme les serrures électromagnétiques sont constamment alimentées, il faut intégrer une tolérance aux pannes dans le système. Ce procédé permet une sortie en cas d’urgence, sans dépendre uniquement du système.

1

Installez un bouton Glass Break à proximité de la demande de sortie (REX), que vous pouvez briser en cas d’urgence ; cela rompt efficacement le circuit et permet la sortie.

Vous devez installer ce bouton en série avec l’APC et la serrure électromagnétique.

2

Selon la réglementation locale, vous devrez peut-être configurer le système d’alarme incendie pour couper automatiquement l’alimentation des serrures électromagnétiques. Pour ce faire, câblez l’entrée de déclenchement du panneau de contrôle de l’alarme incendie (FACP) en parallèle avec les connexions de l’AC41 vers l’APC.

3

Si le FACP détecte un incendie, vous pouvez le configurer pour déclencher le relais auxiliaire (ou une série de relais) et demander à l’APC de couper l’alimentation.

Le Verkada AC41 ne dispose pas d’une entrée FACP dédiée. Celle-ci doit être câblée dans l’APC. L’emplacement de l’entrée de déclenchement FACP peut varier selon l’APC utilisé. Il incombe à l’installateur de lire la documentation appropriée et de comprendre la configuration de câblage correcte.

Utilisez une alimentation standard

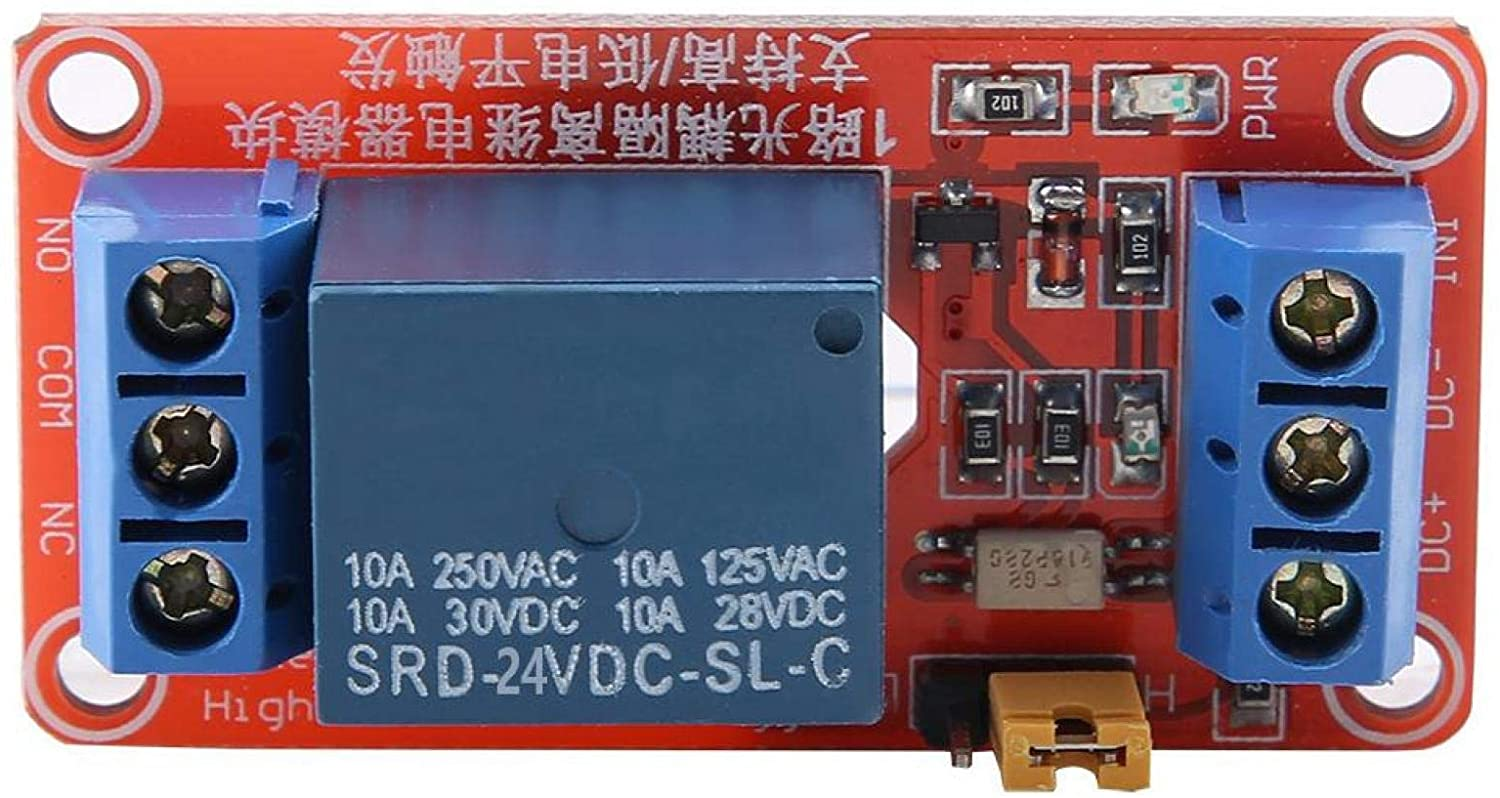

Si l’APC n’est pas disponible, vous pouvez utiliser une unité d’alimentation standard (PSU), comme la Fortessa DC Boxed Switch Mode PSU, et un module relais supplémentaire 12 V/24 V (comme indiqué ci-dessous).

Le câblage requis est illustré ci-dessous (notez le Glass Break requis pour une sortie manuelle en cas d’urgence, si le système ne répond pas) :

Considérations concernant les AC42 et AC62

La plupart des recommandations énumérées dans cet article s’appliquent également aux contrôleurs de deuxième génération. Cependant, les nouveaux AC42 et AC62 contrôleurs sont équipés de borniers (au lieu de cassettes), ce qui entraîne une charge résistive beaucoup plus élevée (2 A à 24 V ou 4 A à 12 V). Cela signifie que vous pouvez utiliser une PSU standard pour alimenter une serrure jusqu’à 2 A (à 24 V), un APC n’étant nécessaire qu’au-delà de cette limite. En effet, il dispose d’un relais d’alimentation séparé qui ne touche pas (et n’endommage donc pas) le contrôleur d’accès.

Dans cette optique, voici les 3 façons d’alimenter une serrure à l’aide d’un AC42 ou d’un AC62 :

Critères de la serrure	Méthode d’alimentation de la serrure
Serrures de moins de 350 mA à 24 V	Le contrôleur les alimente sous tension. Aucun appareil tiers n’est requis.
Serrures entre 350 mA et 2 A à 24 V	Utilisez une PSU standard en série avec la serrure et l’unité AC (Glass Break recommandé pour les circuits NC ; voir le schéma ci-dessous), ou simplement un APC standard (comme dans les schémas précédents).
Serrures de plus de 2 A à 24 V	Utilisez un APC (comme vous le feriez pour un AC41 alimentant une serrure sec).
