Utiliser les boutons de test de l’AC41

Découvrez comment utiliser les boutons de test de l’AC41 pour la configuration et le dépannage

Le Verkada Contrôleur AC41 à 4 portes possède 4 boutons pour aider à tester ou à émuler différents événements. Les boutons de test vous aident à tester les relais des contrôleurs ainsi que les entrées demande de sortie (REX) et indicateur de position de porte (DPI) sur les ports individuels.

Le contrôleur a besoin d'un accès Internet pour que les boutons de test fonctionnent.

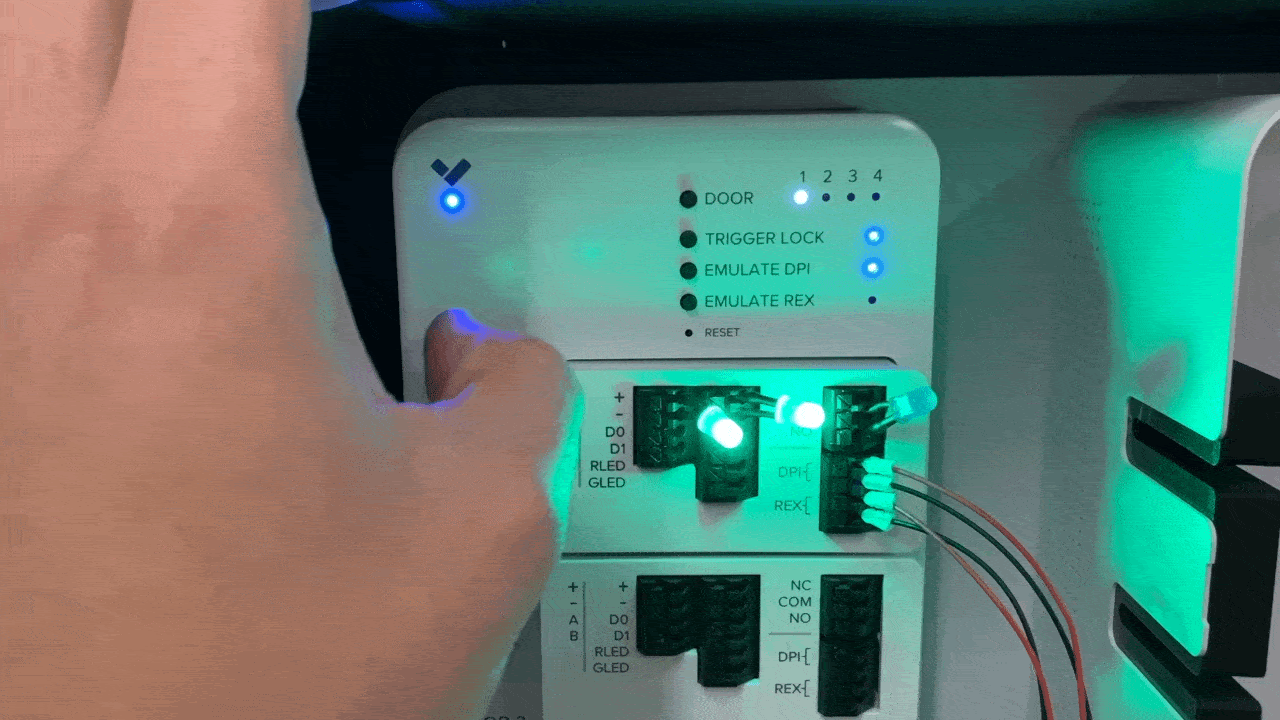

Bouton de porte

Appuyez sur le bouton DOOR pour faire défiler la porte sélectionnée pour le test. La porte sélectionnée a sa LED correspondante allumée. Par exemple, si la porte 2 est sélectionnée, la LED sous 2 sera allumée.

Une fois que vous avez sélectionné une porte, les 3 LED indiquent l'état du circuit, comme indiqué ci-dessous.

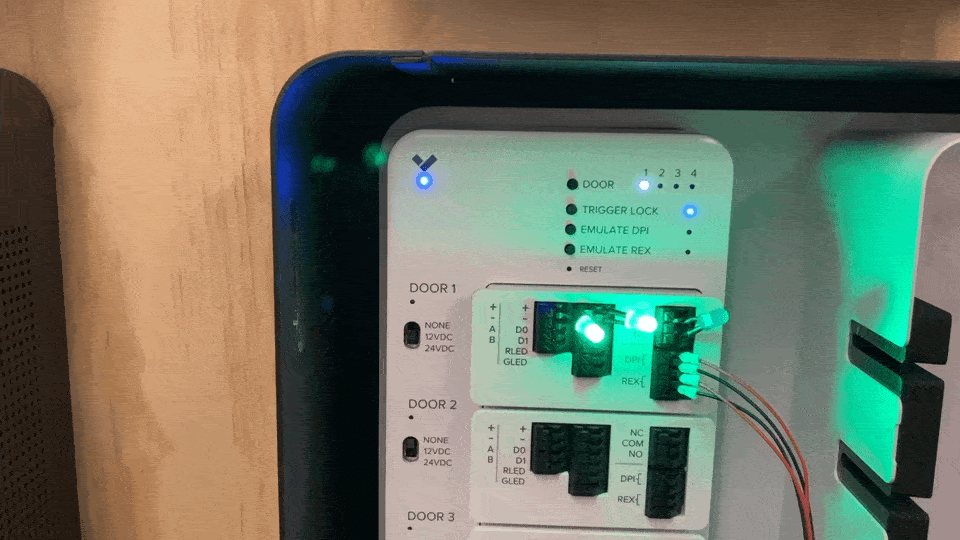

Bouton de déclenchement de la serrure

Lorsque la LED est allumée, cela indique que la serrure est verrouillée. Lorsque la LED est éteinte, la serrure est déverrouillée.

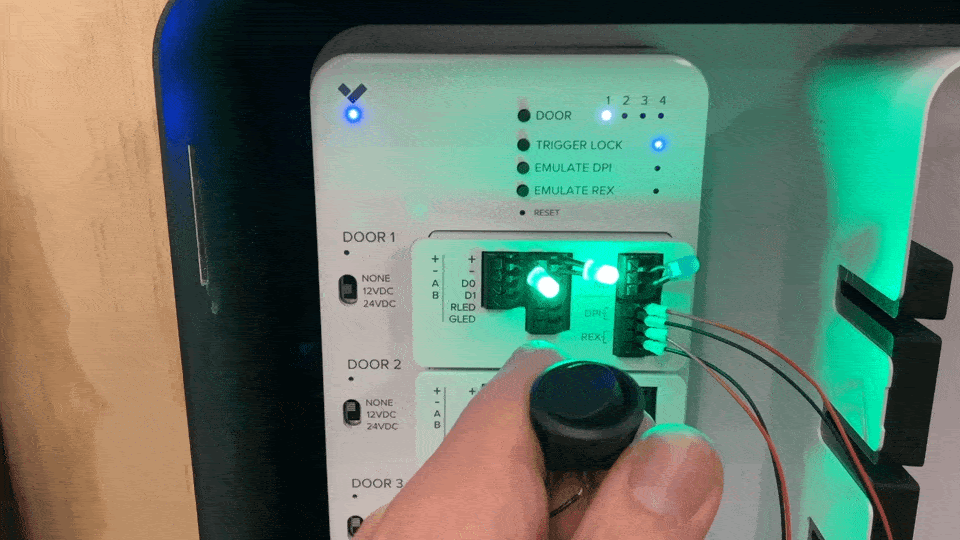

Bouton d'émulation DPI

Lorsque la porte est fermée, la LED est allumée, ce qui indique que le circuit est fermé. Si la porte est ouverte, le circuit est ouvert (la LED est éteinte).

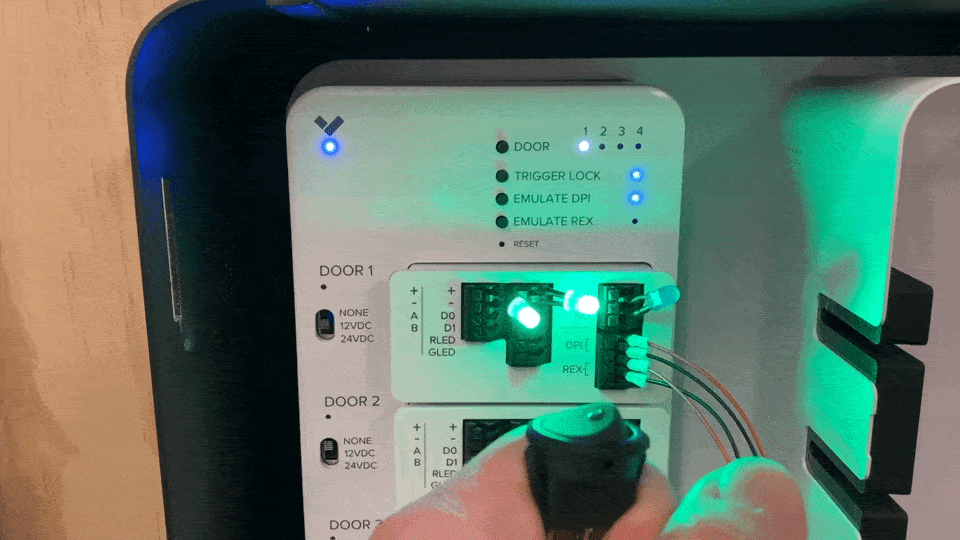

Bouton ÉMULER REX

Lorsque la ÉMULER REX est déclenché, le circuit est fermé (la LED est allumée). À l'état de repos, si personne n'est détecté par le REX, alors la LED est éteinte.

Lorsque vous maintenez enfoncé le ÉMULER REX bouton, le contrôleur bascule l'état actuel du DPI ou du REX.

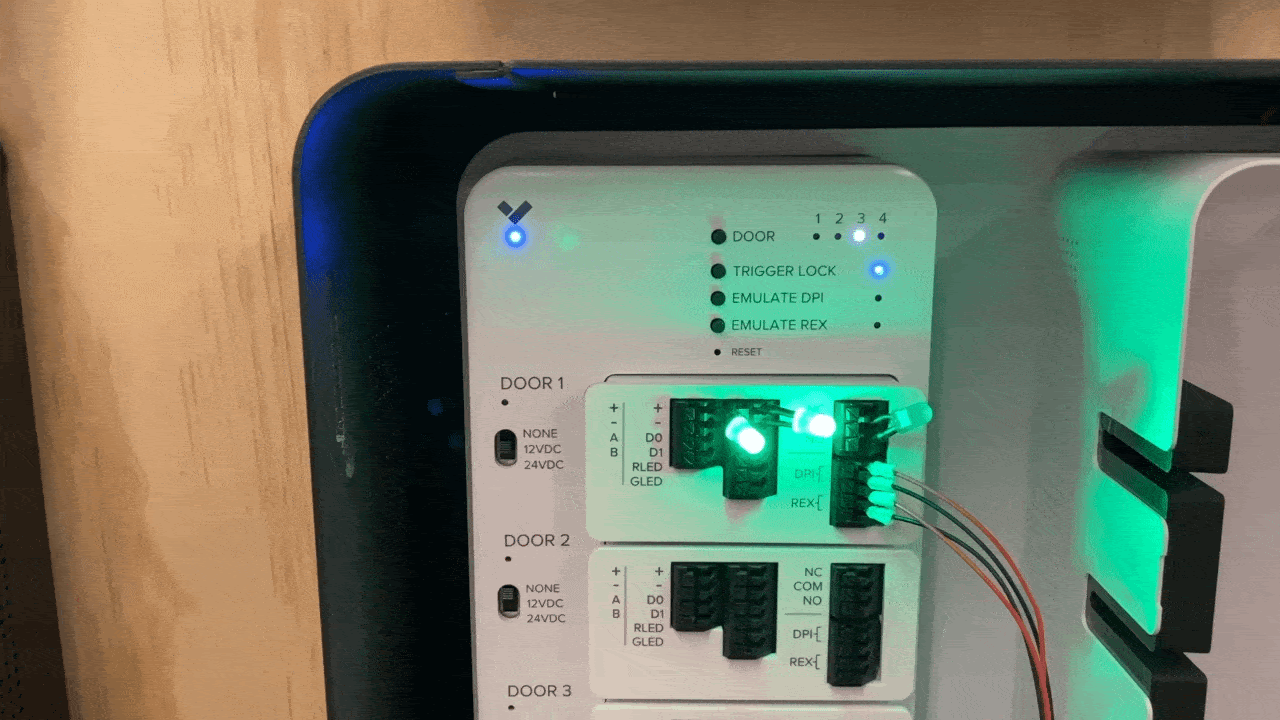

Exemple

Si la LED DPI est allumée, cela signifie que la porte est fermée. Si le ÉMULER REX bouton est enfoncé, la LED s'éteint (la porte est ouverte).
