Usa los botones de prueba del AC41

Aprende cómo usar los botones de prueba del AC41 para la configuración y solución de problemas

El Controlador AC41 de 4 puertas tiene 4 botones para ayudar a probar o emular diferentes eventos. Los botones de prueba le ayudan a probar los relés de los controladores y las entradas de request-to-exit (REX) e indicador de posición de la puerta (DPI) en los puertos individuales.

El controlador necesita acceso a internet para que los botones de prueba funcionen.

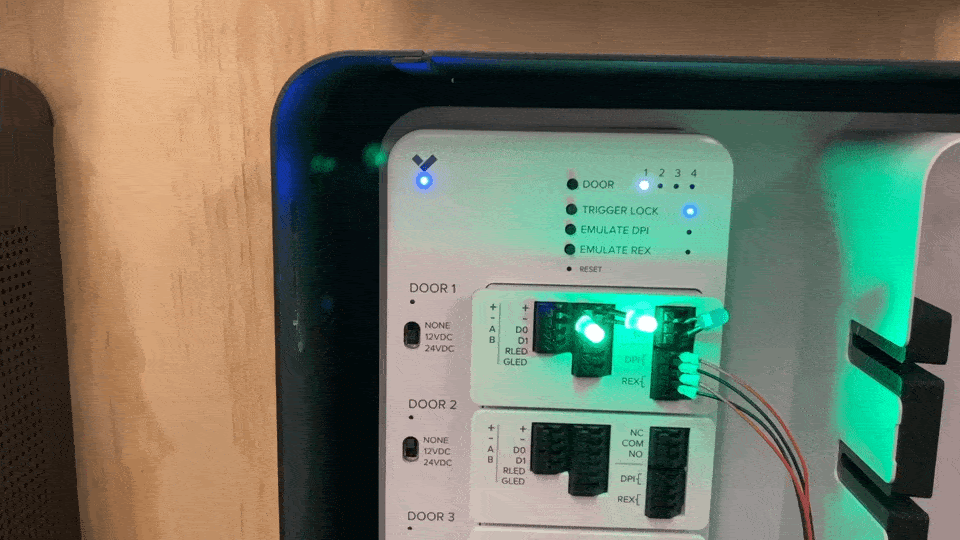

Botón de puerta

1

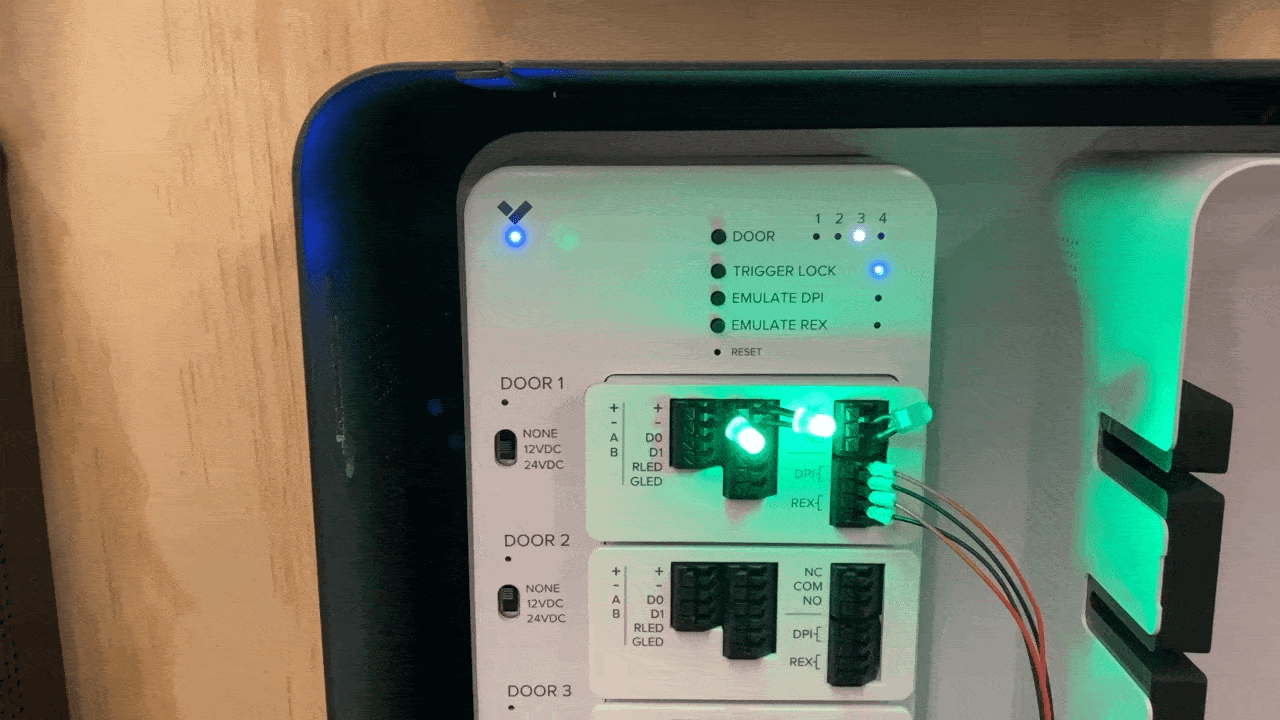

Presione el botón DOOR para cambiar cuál puerta está seleccionada para la prueba. La puerta seleccionada tiene su LED correspondiente encendido. Por ejemplo, si la puerta 2 está seleccionada, el LED debajo del 2 estaría encendido.

2

Una vez que seleccione una puerta, los 3 LED indican el estado del circuito, como se muestra a continuación.

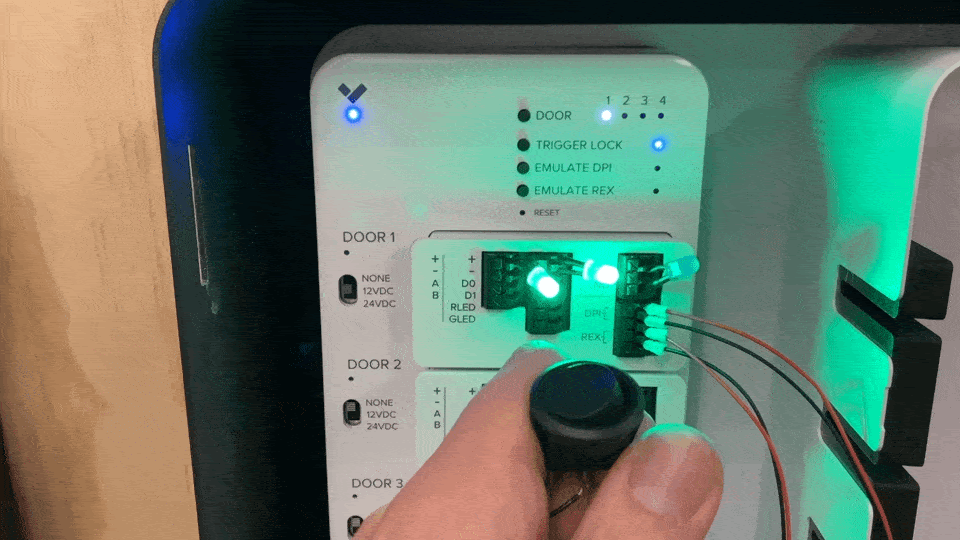

Botón Activar Cerradura

Cuando el LED está encendido, indica que la cerradura está activada. Cuando el LED está apagado, la cerradura está desactivada.

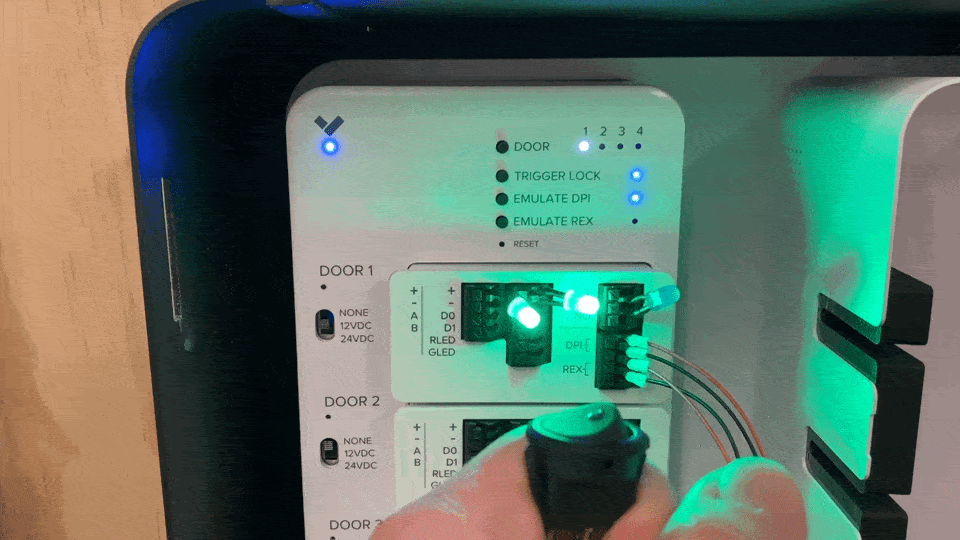

Botón Emular DPI

Cuando la puerta está cerrada, el LED está encendido, indicando que el circuito está completo. Si la puerta está abierta, el circuito está abierto (el LED está apagado).

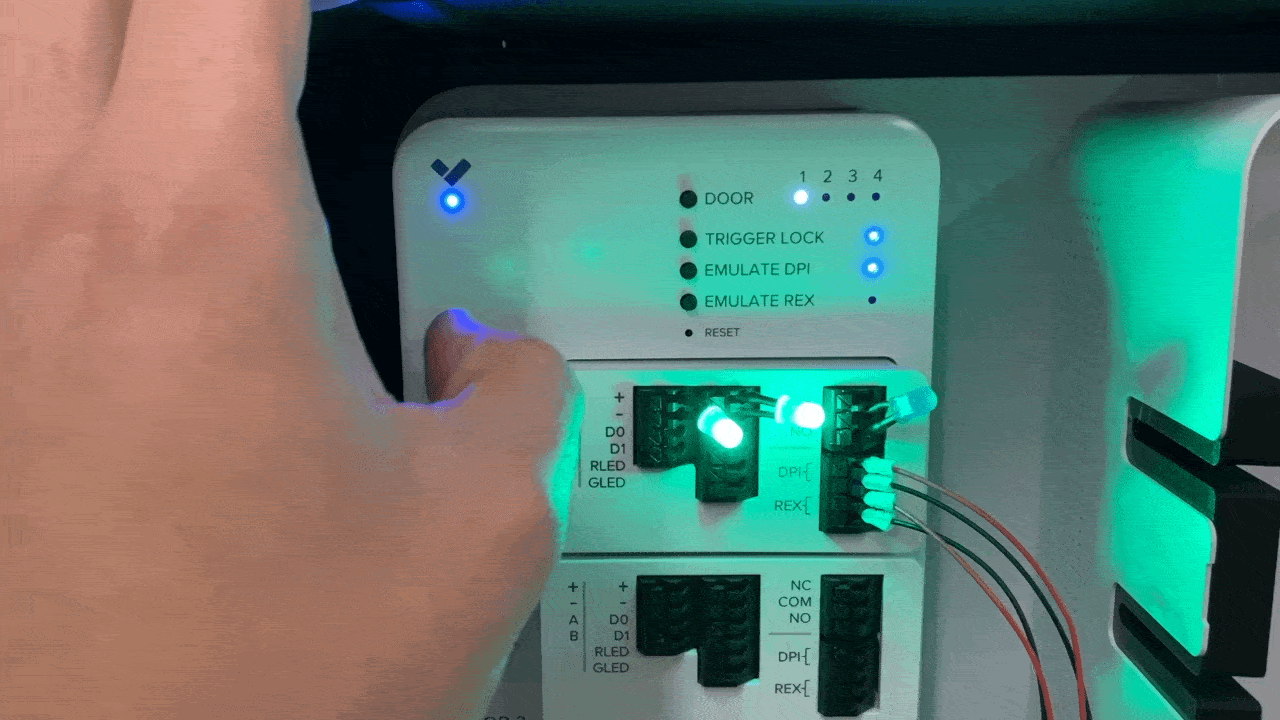

Botón EMULAR REX

Cuando el EMULAR REX botón está activado, el circuito está completo (el LED está encendido). En el estado de reposo, si nadie es detectado por el REX, entonces el LED está apagado.

Cuando presiona y mantiene EMULAR REX botón, el controlador cambia el estado actual del DPI o REX.

Ejemplo

Si el LED del DPI está encendido, significa que la puerta está cerrada. Si el EMULAR REX botón se presiona, el LED se apaga (la puerta está abierta).
