# Configurar cerraduras inalámbricas Assa Abloy Aperio La tecnología Aperio de Assa Abloy es un protocolo de comunicación inalámbrica entre marcas centrado en su concentrador de la serie AH. ### Antes de comenzar * [AC41](https://docs.verkada.com/docs/door-controller-ac41-datasheet.pdf)/[AC42](https://docs.verkada.com/docs/door-controller-ac42-datasheet.pdf)/[AC12](https://docs.verkada.com/docs/ac12-one-door-controller-datasheet.pdf) -Denominado como ACU. {% hint style="danger" %} El AC62 no es compatible con cerraduras inalámbricas. {% endhint %} * Assa Abloy AH30. * Cerradura compatible con Assa Abloy. * A100 * AU100 * DL100 * E100 * ES100 * G100 * H100 * IN100 * K100 * KS100​ * Lea toda la documentación de Assa Abloy para la serie de cerraduras que se está instalando. * Tenga en cuenta que el equipo de soporte de Verkada no está contratado para solucionar problemas del hardware de Assa Abloy. * Para saber qué cerradura inalámbrica bajo el paraguas de Aperio funciona para su caso de uso, contacte a un representante de Assa Abloy. * Para información de antecedentes, consulte el [guía de producto Assa Abloy Aperio](https://docs.verkada.com/docs/verkada-assa-abloy-integration-setup-guide.pdf). {% hint style="warning" %} AH30 Gen5 es el único modelo de concentrador compatible en este momento. {% endhint %} *** ## Cómo funciona el proceso de integración El proceso de integración involucra 2 fases: * [Fase 1](#h_15ac852981): Instalación y configuración por Assa * Instalar las cerraduras inalámbricas * Conectar el AH30 al ACU de Verkada para alimentación * Emparejar las cerraduras con los concentradores en el software Aperio * [Fase 2](#h_dbdc6eea08): Configuración en Verkada Command * Reclamar el controlador y configurarlo en modo Assa * Agregar puertas con la dirección EAC de la cerradura. La Fase 1 de la integración es totalmente independiente de Verkada, aparte del uso del RS-485 del controlador para alimentar el AH30. ### Fase 1: Instalación y configuración por Assa Verkada se integra específicamente con el concentrador AH30 que se comunica con el ACU. * Para el AC41, el concentrador se conecta al bus RS-485 de la casete AUX. * Para el AC12/AC42, el concentrador se conecta al bus RS-485 de la Puerta 1. {% hint style="warning" %} Consulte [Mejores prácticas de cableado para cerraduras inalámbricas de terceros KB](https://help.verkada.com/access-control/es/instalacion/wiring-best-practices-for-third-party-wireless-locks) para obtener más información. {% endhint %} Este paso se realiza primero para proporcionar alimentación al AH30. No se requiere configuración en Command hasta que las cerraduras y el concentrador estén conectados con éxito. ![](https://1576776939-files.gitbook.io/~/files/v0/b/gitbook-x-prod.appspot.com/o/spaces%2FaaHs5RfKqv9Z49mi02cC%2Fuploads%2Fgit-blob-c0ff5d0c562490a8001220f8f57fee50ea0906e1%2F67911d686693e5be7249abc9eee572555eff7b2a.png?alt=media) {% hint style="danger" %} Para que un Controlador de Acceso sea utilizado en una integración con Assa, debe ser aprovisionado en Command en **modo Assa** modo. {% endhint %} Mientras esté en **Assa Abloy** modo, el ACU no puede controlar puertas cableadas tradicionales. El ACU puede controlar hasta 16 cerraduras inalámbricas. {% hint style="warning" %} Las cerraduras inalámbricas son productos inalámbricos. Si el alcance inalámbrico es una preocupación, asegúrese de que el AH30 esté colocado dentro del alcance de todas las cerraduras conectadas. {% endhint %} #### Conectar múltiples concentradores En muchas instalaciones, un concentrador no es suficiente para controlar 16 cerraduras debido a las limitaciones de distancia entre el AH30 y una cerradura Aperio. En estas circunstancias, debe usar más de un concentrador por controlador de acceso. Para hacer esto, los cables de datos (A y B) deben estar todos en cadena en los ingresos RS-485 de AUX/Puerta 1 en una topología de bus lineal. No se recomienda una topología en estrella y probablemente conducirá a un rendimiento degradado. {% hint style="warning" %} Cada concentrador requiere fuentes de alimentación individuales desde otros puertos de puerta **o** una fuente de alimentación externa. {% endhint %} **Cables de datos** {% stepper %} {% step %} **Conecte los concentradores en cadena. Esto sigue siendo cablear los concentradores en paralelo, pero le permite usar menos cableado total. En lugar de que todas las uniones y conexiones Wago ocurran de nuevo en el controlador, ocurren en cada uno de los concentradores en la cadena. Tenga en cuenta que los dip-switches terminadores 6 y 7 deben estar en on para el último concentrador en la cadena, como se muestra en la imagen a continuación.** ​

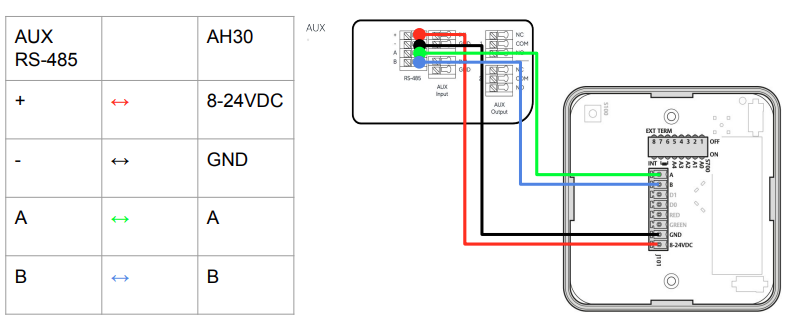

{% endstep %} {% step %} **Use una placa multiplexora (MUX) que admita RS-485.** {% endstep %} {% endstepper %} #### Alimentación * Hasta 4 concentradores: Cada concentrador obtiene alimentación de uno de los otros bloques RS-485. El circuito de alimentación de cada concentrador es totalmente independiente de los demás. * Cuatro concentradores y más: Se requiere una fuente de alimentación externa para cada concentrador adicional más allá de 4. #### Configuraciones recomendadas de Aperio {% hint style="danger" %} Verkada solo admite el desplazamiento de direccionamiento normal en la configuración del concentrador, no el direccionamiento heredado. {% endhint %} * Establezca la dirección EAC del concentrador físicamente en el HUB usando los dip-switches etiquetados A0 a A4, en lugar de la configuración por software en la aplicación aperio, asegurando que ninguna de las direcciones del concentrador sea superior a 15. * Si usa una antena externa en el concentrador AH30, asegúrese de que el dip-switch 8 esté en off. * Después de emparejar la(s) cerradura(s) y el concentrador en los canales de radio predeterminados, configure los canales de radio a 15, 20, 25 * Después de emparejar la(s) cerradura(s) y el concentrador, cambie todos los dispositivos al modo cliente desde el modo de fabricación. * Una vez que haya vinculado con éxito sus cerraduras y completado las configuraciones, anote todas las direcciones EAC de las puertas. Estas direcciones se usan al agregar las cerraduras como puertas en Command. ### Fase 2: Configuración en Verkada Command {% stepper %} {% step %} **Agregue el ACU a Command, seleccione Assa Abloy como el modo de dispositivo y haga clic en Activar.** ​
{% endstep %} {% step %} **Una vez que el ACU esté agregado y en modo Assa Abloy, navegue hasta el controlador y haga clic en Agregar puerta.** {% endstep %} {% step %} **Seleccione el tipo de cerradura y la dirección EAC (de la configuración de Aperio).**
{% endstep %} {% step %} **Una vez que tenga su controlador y cerradura conectados y funcionando en Command, puede ver la puerta listada en la página del controlador. El tipo de cerradura y la dirección EAS se configuran durante el proceso de configuración. En esta vista, también obtiene una lectura en vivo de la vida de la batería de la puerta.** ​\ Una conexión exitosa debería resultar en un estado "en línea" para la cerradura.\ ​
Otro lugar para comprobar el estado de sus cerraduras está en la **Configuración** página del controlador. En este ejemplo, puede ver el estado de todas las cerraduras agregadas al controlador y el estado de los concentradores AH30.
​\ La **Configuración** página del ACU también indica la salud de la conexión.
{% endstep %} {% endstepper %} *** ## Pasos para la resolución de problemas Si tiene problemas con su integración, recomendamos estos consejos: {% stepper %} {% step %} **Verifique que su ACU esté en modo Assa Abloy: Si olvidó configurarlo en modo Assa Abloy, debe desactivarlo y volver a agregarlo.** {% endstep %} {% step %} **Verifique que las cerraduras Assa Abloy y los AH30 se hayan emparejado con éxito; puede comprobarlo por el estado LED del AH30, que debe ser verde fijo.** {% endstep %} {% step %} **Verifique que el LED de la cerradura muestre el comportamiento esperado; un LED rojo intermitente podría indicar fallo de comunicación, batería baja o que la cerradura esté en estado de manipulación.** {% endstep %} {% step %} **Al pasar la credencial sobre una cerradura, ¿qué respuesta LED ve en el concentrador AH30? Debe parpadear amarillo rápidamente, indicando una transmisión exitosa.** Si observa fallos de transmisión, configure la cerradura para que tenga un intervalo de sondeo de 5 segundos en la aplicación aperio. **NOTA**. esto agotará la batería de la cerradura más rápido. {% endstep %} {% step %} **Verifique la vida útil de la batería de la cerradura y, si no está seguro, intente reemplazar las baterías.** {% endstep %} {% step %} **¿Están el/los concentrador(es)/cerradura(s) en los canales de radio recomendados 15, 20, 25? Si no, configúrelo en la aplicación aperio.** {% endstep %} {% step %} **¿Están las cerraduras y los concentradores en modo cliente? Si no, configúrelos desde el modo de fabricación en la aplicación aperio.** {% endstep %} {% step %} **Verifique que las direcciones EAC de cada cerradura Assa Abloy estén configuradas correctamente.** {% endstep %} {% step %} **Verifique que las direcciones EAC proporcionadas al configurar la puerta en Command sean correctas.** {% endstep %} {% endstepper %} *** {% hint style="info" %} **¿Prefiere verlo en acción?** Vea el [tutorial en video](https://youtu.be/Q28GD2CGQLI). {% endhint %}
