# Configuración de la cerradura inalámbrica Schlage serie AD
Verkada puede integrarse con la cerradura inalámbrica Schlage AD400. En esta integración, un hub Schlage PIM400-485 se conecta con cable a un controlador de acceso de Verkada (AC12/AC42/AC41) para permitir que el hub se comunique de forma inalámbrica con las cerraduras Schlage AD400.
***
### Antes de comenzar
Necesitará lo siguiente:
* [AC41](https://docs.verkada.com/docs/door-controller-ac41-datasheet.pdf)/[AC42](https://docs.verkada.com/docs/door-controller-ac42-datasheet.pdf)/[AC12](https://docs.verkada.com/docs/ac12-one-door-controller-datasheet.pdf) -Denominado ACU.
**Nota:** El AC62 no admite cerraduras inalámbricas.
* Aplicación móvil Schlage Utility Software (SUS) instalada, solo compatible con dispositivos Android
* cable SUS
* PIM 400-485 (PIM)
* cerradura AD400
{% hint style="warning" %}
Los elementos requeridos varían según la instalación. Para obtener ayuda, póngase en contacto con su ESE de Allegion.
{% endhint %}
#### Lo que debes saber
* Mientras está en **Schlage** modo, el ACU no puede controlar puertas tradicionales con cable/lectores de Verkada.
* El ACU puede controlar hasta 16 cerraduras inalámbricas. Si no ve la opción de agregar más de 4 puertas, póngase en contacto con el equipo de soporte de Verkada.
***
## Instalar la cerradura AD400
Instale la AD400 en la puerta siguiendo las instrucciones incluidas con la cerradura. Los enlaces a las instrucciones de instalación de la serie AD se pueden encontrar aquí:
* [Instrucciones de instalación cilíndrica de la serie AD de Schlage](https://us.allegion.com/content/dam/allegion-us-2/web-documents-2/InstallInstructions/Schlage_AD-Series_for_Cylindrical_Installation_Instructions_102104.pdf)
* [Instrucciones de instalación de mortaja de la serie AD de Schlage](https://us.allegion.com/content/dam/allegion-us-2/web-documents-2/InstallInstructions/Schlage_AD-Series_for_Mortise_Installation_Instructions_102106.pdf)
{% hint style="warning" %}
Los cables son frágiles y deben manipularse con cuidado. Es posible que vea un rendimiento degradado de la cerradura si algún cable queda pellizcado. Si la tapa no se atornilla correctamente, esto podría activar el interruptor antimanipulación y provocar que la cerradura genere errores.
{% endhint %}
***
## Conectar el PIM a un ACU
Primero debe alimentar el PIM conectándolo con cable a un ACU. Para obtener más información específica del PIM, consulte [Guía del usuario del PIM400-485 de la serie AD de Schlage](https://us.allegion.com/content/dam/allegion-us-2/web-documents-2/UserGuide/Schlage_AD-Series_PIM400-485_User_Guide_-_English_110433.pdf).
{% hint style="warning" %}
Consulta [KB de mejores prácticas de cableado para cerraduras inalámbricas de terceros](/access-control/es/instalacion/wiring-best-practices-for-third-party-wireless-locks.md) para más información.
{% endhint %}
### AC41

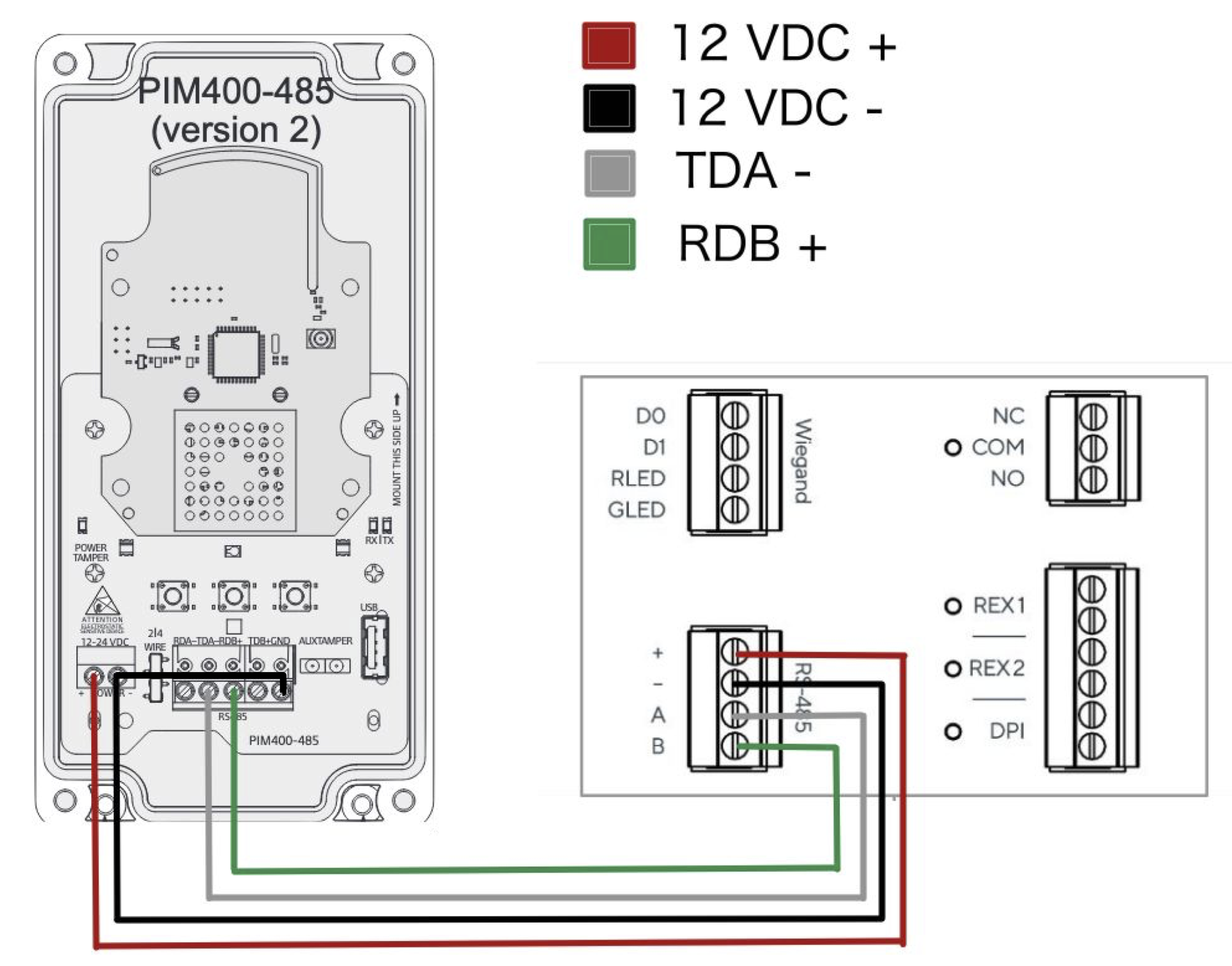

El PIM se conecta al AC41 mediante un solo par RS-485. Esto significa que debe usar 2 cables para los datos y 2 cables para la alimentación.
* Para integraciones con AC41, conecte el PIM a las entradas RS-485 en el **AUX** casete.
{% hint style="info" %}
\+ > 12 VDC +
\- > 12 VDC -\
A > TDA -\
B > RDB +
{% endhint %}
### AC12/AC42
El PIM se conecta al AC12/AC42 mediante un solo par RS-485 en el puerto de puerta 1. Esto significa que debe usar 2 cables para los datos y 2 cables para la alimentación.
* Para integraciones con AC12, conecte el PIM a las entradas RS-485 en **Lector 1**.
* Para integraciones con AC42, conecte el PIM a las entradas RS-485 en **Puerta 1**.
{% hint style="info" %}
\+ > 12 VDC +
\- > 12 VDC -\
A > TDA -\
B > RDB +
{% endhint %}

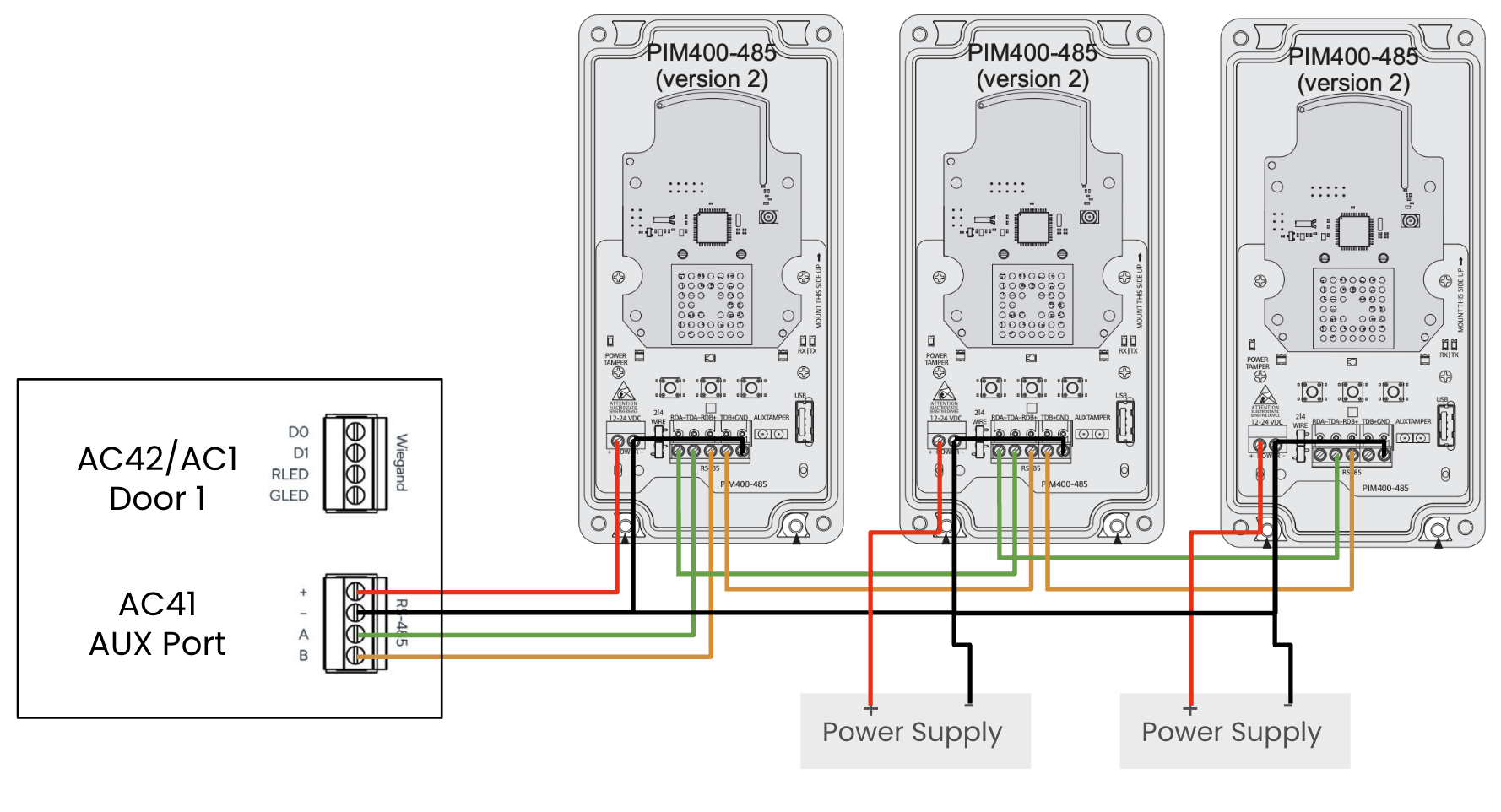

### Conectar varios hubs PIM a un ACU
{% hint style="danger" %}
Los ACU no admiten el encadenamiento de energía en serie para varios hubs PIM; sin embargo, **sí** requiere que los datos se encadenen en una topología de bus lineal.
{% endhint %}

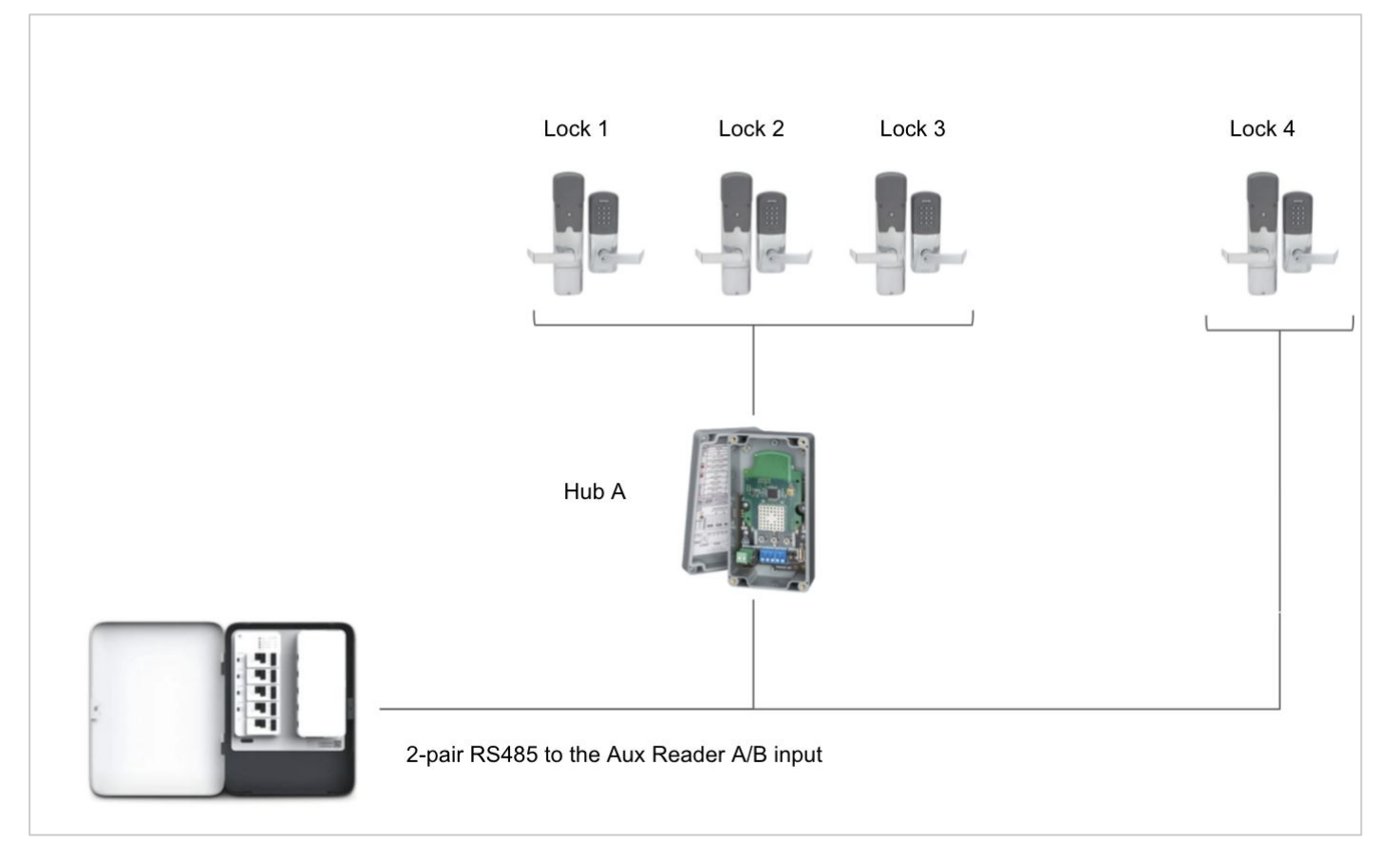

* Se pueden conectar hasta 4 hubs PIM por ACU.
* Cada hub debe alimentarse individualmente.
* AC41/AC42: pueden tomar energía de otros puertos de puerta o de una fuente de alimentación externa para cada PIM adicional.
* AC12: se requieren fuentes de alimentación externas para cada PIM adicional.
* Todos los cables de datos (A y B) deben conectarse en cadena a **AUX/Puerta 1 RS-485** entradas en una topología de bus lineal.
* No se recomienda una topología en estrella y probablemente provocará un rendimiento degradado.
#### Combinar AD400 y AD300 en el mismo ACU
El ACU de Verkada admite la combinación de cerraduras inalámbricas mediante el hub PIM400-485 y cerraduras AD300 con cable.
***
## Configurar la AD400 y el PIM
Ahora que la AD400 y el PIM se han instalado, ya está listo para programarlos y vincularlos mediante la aplicación SUS.
### Sincronizar cerradura con dispositivo móvil
Siga las instrucciones para **Sincronizar el dispositivo móvil con la cerradura** en la **Cerraduras y controladores de la serie AD** sección de la [Guía del usuario de SUS para Android](https://commercial.schlage.com/content/dam/allegion-us-2/web-files/schlage/technical-documents/SUS_for_Android_User_Guide_113628.pdf). En el lado inseguro de la puerta, la cerradura tiene un puerto USB A en la parte inferior con una cubierta de goma a la que puede conectar el cable SUS.
### Sincronizar el dispositivo móvil con PIM400
Siga las instrucciones para **Sincronizar el dispositivo móvil con PIM400 o PIB300** en la **Cerraduras y controladores de la serie AD** sección de la [Guía del usuario de SUS para Android](https://commercial.schlage.com/content/dam/allegion-us-2/web-files/schlage/technical-documents/SUS_for_Android_User_Guide_113628.pdf).
{% hint style="danger" %}
Si el PIM o la AD400 ya están sincronizados con otro teléfono, estos pasos no funcionarán y deberá realizar un restablecimiento de fábrica del PIM/AD400.
{% endhint %}
### Programar el PIM con la aplicación SUS
{% stepper %}
{% step %}
**Toque Configuración del dispositivo para comenzar a definir la dirección del PIM.**
{% endstep %}
{% step %}

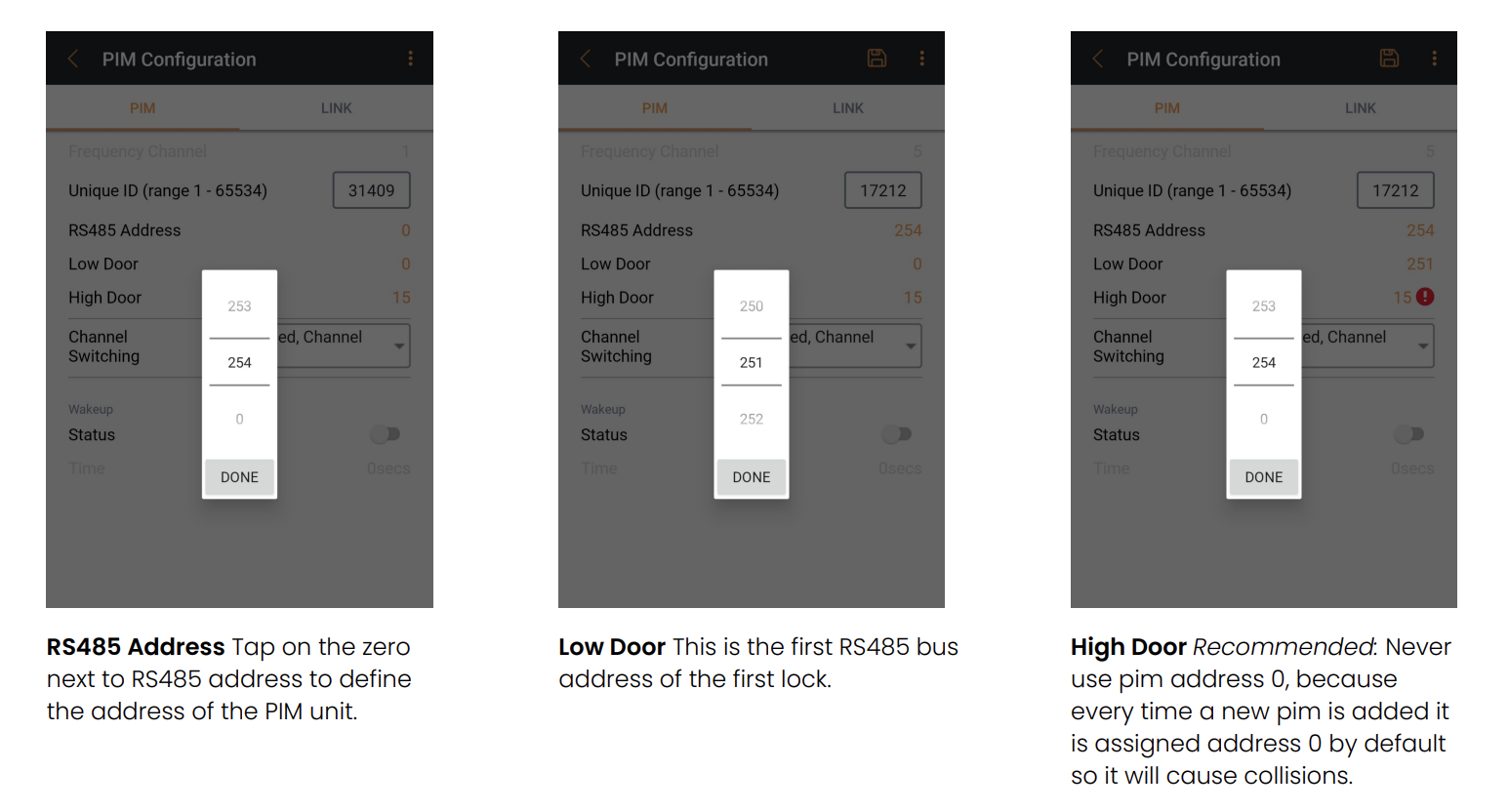

**Obligatorio. Defina estos campos:**
* **Dirección RS485**—Dirección del PIM en relación con el ACU.
* **Puerta baja**—Primera dirección de puerta que pertenece al PIM.
* **Puerta alta**—Dirección de la última puerta que controla el PIM.
{% endstep %}
{% endstepper %}
{% hint style="warning" %}
Las direcciones de Puerta baja y Puerta alta deben estar separadas por 4 unidades. Ejemplo: establezca la Dirección RS485 en 0. La dirección de Puerta baja en 0 y la de Puerta alta en 3. Esto es importante cuando hay varios hubs/cerraduras en la configuración. El direccionamiento de las cerraduras puede **nunca** superponerse, así que en el siguiente hub, las cerraduras deben empezar en 4 para la baja y en 7 para la alta.
{% endhint %}
**Ejemplo**: Establezca la dirección de los PIM en 254 y su rango de direcciones de puerta de 251 a 254
### Vincular el PIM400 y la AD400
Siga las instrucciones para **Poner el PIM400 en modo de enlace** en la **Cerraduras y controladores de la serie AD** sección de la [Guía del usuario de SUS para Android](https://commercial.schlage.com/content/dam/allegion-us-2/web-files/schlage/technical-documents/SUS_for_Android_User_Guide_113628.pdf). Alternativamente, consulte el [Proceso de vinculación de Schlage AD-400 con PIM-400-485](https://www.youtube.com/watch?v=QtNRbXmugXo) video de YouTube de Allegion sobre cómo vincular la AD400 y el PIM400.
{% hint style="warning" %}
Para poner la cerradura AD400 en modo de enlace, presione y mantenga presionada la manija interior o la barra de empuje del dispositivo de salida y presente una credencial al lector (tarjeta o llavero de acceso) o presione la **#** tecla del teclado (si utiliza una cerradura con teclado).
{% endhint %}
Repita el proceso de vinculación para cada AD400 que desee conectar a este PIM y para cada PIM conectado al ACU.
***
## Agregar el ACU y las cerraduras a Verkada Command
{% stepper %}
{% step %}
**En Verkada Command, ve a Todos los productos > Dispositivos.**
{% endstep %}
{% step %}
**Haz clic en Agregar dispositivo.**
{% endstep %}
{% step %}
**Escribe el número de serie de tu ACU y haz clic en Agregar 1 dispositivo.**
{% endstep %}
{% step %}
**En la lista de dispositivos no asignados, haz clic en el nuevo controlador de acceso y luego en Configurar.**
{% endstep %}
{% step %}
**En Configuración:**
1. Asegúrese de que el ACU esté en **Schlage** modo de dispositivo.
2. Asegúrese de que se hayan asignado un sitio, un edificio y un piso.
{% endstep %}
{% endstepper %}
### Agregar una puerta AD400
{% stepper %}
{% step %}
**En Command, vaya a Todos los productos > Acceso.**
{% endstep %}
{% step %}
**En la parte superior, haga clic en Controladores.**
{% endstep %}
{% step %}
**Seleccione el ACU con cable al PIM.**
1. En la esquina superior derecha, haga clic en **Agregar**.
2. Introduzca un **nombre de puerta único.**
3. Establezca **el tipo de cerradura en Inalámbrico - AD-400.**
4. Introduzca la correspondiente **Dirección de la cerradura** y **Dirección del hub.**
{% endstep %}
{% step %}
**Debería poder ver las direcciones emparejadas del PIM y de la puerta en la aplicación SUS. Una vez que se introduce esta información, queda asociada con la puerta.**
{% endstep %}
{% step %}
**Las cerraduras AD400 incorporan un indicador de posición de la puerta (DPI) y una solicitud de salida (REX) integrados en el dispositivo. En la página de Configuración del instalador de la puerta, puede ver que tanto DPI como REX están activados de forma predeterminada. Si su DPI requiere hardware adicional de la puerta que no está instalado, desactive el DPI.**
Debería ver la nueva puerta AD400 agregada en Command, listada en la página Controlador de acceso. Esto puede tardar un poco en sincronizarse. Después de 5-10 minutos, pruebe una entrada con tarjeta o código para generar conectividad si al actualizar la página de Command la cerradura no aparece como conectada.
{% endstep %}
{% endstepper %}
***
## Directrices de solución de problemas
* Verifique que su unidad controladora de acceso (ACU) esté en **Modo Schlage**. Si olvidó configurarlo en **Modo Schlage**, debe darlo de baja y volver a agregarlo.
* Pruebe la puerta en modo de demostración usando la aplicación SUS para asegurarse de la conectividad entre el PIM y la puerta.
* Asegúrese de que cada dirección del PIM y del AD400 esté configurada correctamente y coincida con las configuraciones de Command.
---
