> For the complete documentation index, see [llms.txt](https://help.verkada.com/llms.txt). Markdown versions of documentation pages are available by appending `.md` to page URLs; this page is available as [Markdown](https://help.verkada.com/access-control/es/instalacion/wiring-best-practices-for-third-party-wireless-locks/ad-series-wired-lock-setup.md). # Configuración de la cerradura con cable Schlage serie AD Verkada [controladores de acceso](https://docs.verkada.com/docs/access-control-overview.pdf) requieren entradas con cable en sus cartuchos para registrar eventos y operar cerraduras. Esto no impide, sin embargo, que las cerraduras inalámbricas se integren con el [AC41](https://docs.verkada.com/docs/door-controller-ac41-datasheet.pdf)/[AC42](https://docs.verkada.com/docs/door-controller-ac42-datasheet.pdf)/[AC12](https://docs.verkada.com/docs/ac12-one-door-controller-datasheet.pdf). Este artículo se centra en cómo usar la cerradura con cable Schlage AD300 con los controladores de acceso Verkada. ### Antes de comenzar Necesitará el siguiente hardware: * [AC41](https://docs.verkada.com/docs/door-controller-ac41-datasheet.pdf)/[AC42](https://docs.verkada.com/docs/door-controller-ac42-datasheet.pdf)/[AC12](https://docs.verkada.com/docs/ac12-one-door-controller-datasheet.pdf) -Denominado ACU. **Nota:** El AC62 no admite cerraduras inalámbricas. * Schlage Utility Software (SUS) solo compatible con dispositivos Android. * Cable SUS. * Cerradura AD300 con el módulo de comunicación AD300 RS485 conectado.\ ​
{% hint style="warning" %} Los elementos requeridos varían según la instalación. Para obtener ayuda, póngase en contacto con su ESE de Allegion. {% endhint %} ### Lo que debes saber * Mientras está en **Schlage** modo, la ACU no puede controlar puertas tradicionales con cable/lectores Verkada en la misma instalación. * AD300 es una AD400 con una placa de chip y clasificación diferentes que permiten una conexión RS-485 directa de la cerradura al panel; esto requiere reclasificar la cerradura en la aplicación SUS. * Fuera de cómo están conectadas a la ACU, las AD300 y AD400 tienen las mismas funciones cuando se usan con el sistema Verkada * La AC41/AC42 puede admitir hasta 16 AD300, pero solo puede alimentar hasta 4 cerraduras AD300 con cable a la vez. * Allegion recomienda suministrar energía a cada AD300 en el punto de instalación con una fuente de alimentación externa de 12/24 VCC a través de una bisagra eléctrica; sin embargo, la energía se puede extraer de los puertos de puerta individuales de la AC41/AC42. *** ### Programar y cablear la puerta La ACU de Verkada admite la combinación de cerraduras inalámbricas a través del concentrador PIM400-485 y cerraduras AD300 con cable, y en total admite hasta 16 cerraduras. En la configuración de la serie AD300, no se utiliza puente, y las cerraduras se cablean directamente a la ACU. Debe programarse antes de agregar cualquier puerta Schlage en [Verkada Command](/command/es/primeros-pasos/get-started-with-verkada-command.md). *** ### Configurar la cerradura AD300 con la ACU de Verkada {% hint style="warning" %} En la mayoría de los casos, un cerrajero o contratista seguirá estas instrucciones. {% endhint %} Para comenzar, la AD300 requiere perforar más orificios en la puerta para funcionar debido al sensor DPI integrado. Para obtener instrucciones de instalación del hardware, lea [Instrucciones de instalación de la serie cilíndrica Schlage AD](https://us.allegion.com/content/dam/allegion-us-2/web-documents-2/InstallInstructions/Schlage_AD-Series_for_Cylindrical_Installation_Instructions_102104.pdf).

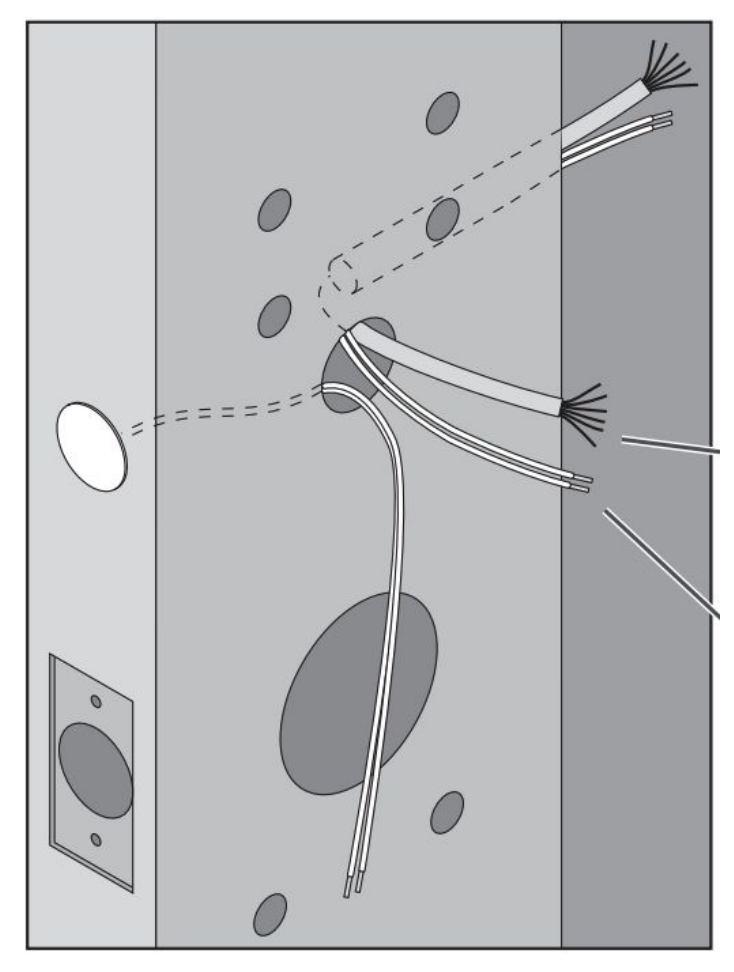

{% hint style="warning" %} Los cables son frágiles y deben manipularse con cuidado; es posible que observe un rendimiento degradado de la cerradura si algún cable está pellizcado. Si la tapa no está atornillada correctamente, esto podría activar el interruptor de manipulación y hacer que la cerradura genere errores. {% endhint %} *** ### Configurar la cerradura AD300 {% hint style="danger" %} Usted **debe** asignar una dirección a todas las cerraduras AD300. {% endhint %} {% stepper %} {% step %} **Conecte la cerradura a una fuente de alimentación o asegúrese de que la batería esté conectada y la tapa de la batería esté asegurada.** {% endstep %} {% step %} **Conecte el cable Tipo C del cable SUS-A al teléfono Android y el cable USB a la parte inferior de la cerradura.** {% endstep %} {% step %} **Inicie la aplicación Schlage Utility Software - SUS.** {% endstep %} {% step %} **Si es la primera vez que inicia sesión en la aplicación SUS, debe establecer la contraseña:** * Tipo de usuario: Administrador * Contraseña: 123456 {% endstep %} {% step %} **Restablezca la contraseña.** {% endstep %} {% step %} **Iniciar sesión en la aplicación Sus:** Si inicia sesión en la **SUS** aplicación y el cable SUS-A no están conectados, se muestra el mensaje "CABLE NOT CONNECTED".

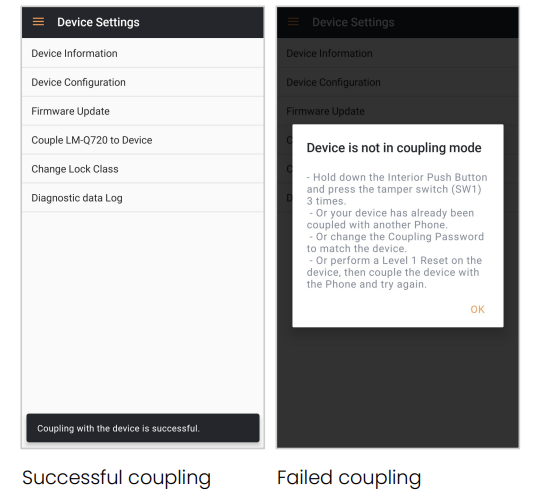

{% endstep %} {% endstepper %} Sincronizar la cerradura y la aplicación SUS: {% stepper %} {% step %} **Pulse el botón Schlage en la parte superior de la cerradura para activarla y habilitar la conectividad. Mantenga presionada la tecla # en las AD que tengan teclado.** {% endstep %} {% step %} **Sincronice el dispositivo: haga clic en Sincronizar \[PHONE\_NAME] con el dispositivo. Esto falla si el dispositivo no está en modo de sincronización.** a. Para poner la cerradura en modo de sincronización, mantenga presionado el botón interno de salida (REX o tecla #) de la cerradura y presione el pequeño interruptor antimanipulación plateado 3 veces, suelte el botón interno REX e inmediatamente seleccione sincronizar dispositivo en la aplicación del teléfono. {% endstep %} {% endstepper %} {% hint style="warning" %} La sincronización puede requerir varios intentos. Si un dispositivo ya está sincronizado con otro teléfono SUS, deberá restablecer la cerradura a los valores de fábrica dos veces para sincronizarla para esta instalación. {% endhint %}
#### Si va a reclasificar la cerradura: {% stepper %} {% step %} **Una vez sincronizada, seleccione Cambiar clase de cerradura desde la aplicación del teléfono.** {% endstep %} {% step %} **Seleccione el archivo de firmware de la lista de archivos para esta cerradura.** {% endstep %} {% step %} **Seleccione el modelo de cerradura que se reclasificará como AD300.** {% endstep %} {% step %} **Siga las ventanas emergentes de la pantalla para confirmar y permita que comience la actualización.** {% endstep %} {% endstepper %} Si falla la reclasificación, póngase en contacto con el Soporte de Allegion para obtener más ayuda. *** ### Configurar la dirección de la cerradura en la aplicación SUS Mientras el cable SUS-A está conectado al teléfono y a la cerradura. {% stepper %} {% step %} **Si no está sincronizada, deberá sincronizarla de nuevo; siga los pasos anteriores para volver a sincronizar.** {% endstep %} {% step %} **Vaya a Configuración del dispositivo.** {% endstep %} {% step %} **Configure una dirección RS-485. Anote el número de dirección; lo necesitará para la configuración de Command Door.** {% endstep %} {% endstepper %} *** ### Cablear la AD300 a una ACU {% hint style="warning" %} Consulta [KB de mejores prácticas de cableado para cerraduras inalámbricas de terceros](/access-control/es/instalacion/wiring-best-practices-for-third-party-wireless-locks.md) para más información. {% endhint %} #### Cablear la AD300 a la AC41 La AD300 se conecta a la AC41 a través de un único par RS-485. Esto significa que debe usar 2 cables para datos y 2 cables para alimentación. Se recomienda conectar a tierra el cable de metal desnudo del cableado apantallado en el terminal negativo de la batería de la ACU. Para integraciones con AC41, conecte el módulo de comunicación a las entradas RS-485 en la **AUX** casete. {% hint style="warning" %} \+ > VIN \- > GND A > TDA- B > RDB+ {% endhint %}

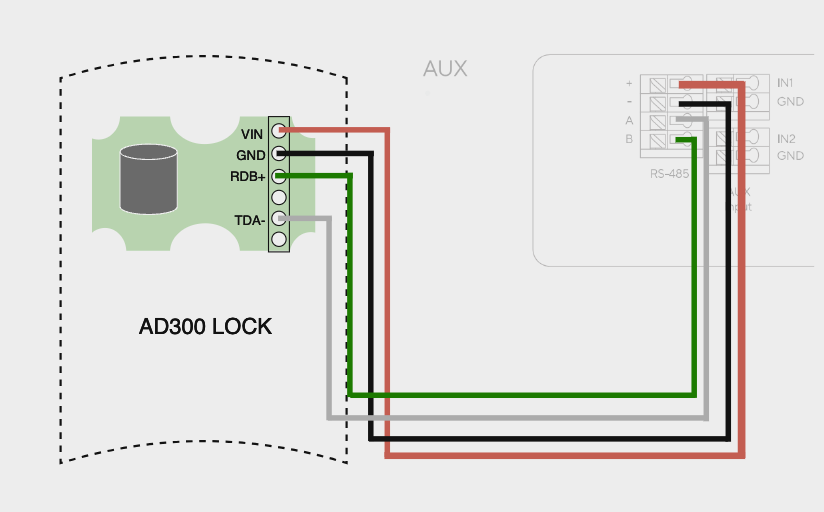

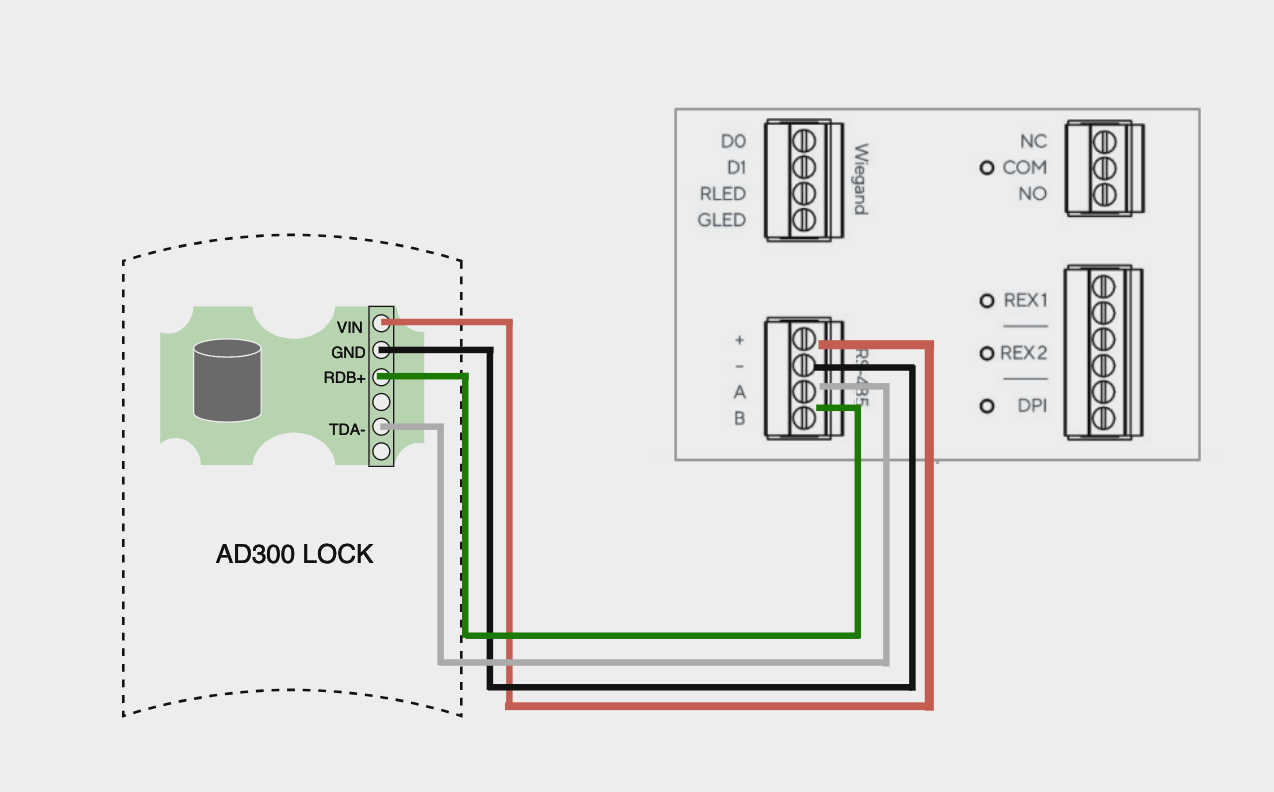

#### Cablear la AD300 a la AC12/AC42 La AD300 se conecta a la Ac12/AC42 a través de un único par RS-485. Esto significa que debe usar 2 cables para datos y 2 cables para alimentación. Se recomienda conectar a tierra el cable metálico desnudo del cableado apantallado en el terminal negativo de la batería de la ACU en la AC42 y la entrada del cable de drenaje junto al Lector 1 en la AC12. * Para integraciones con AC42, conecte el módulo de comunicación a las entradas RS-485 en **Puerta 1**. * Para integraciones con AC12, conecte el módulo de comunicación a las entradas RS-485 en **Lector 1**. {% hint style="warning" %} \+ > VIN \- > GND A > TDA- B > RDB+ {% endhint %} Puerta 1 de la AC42

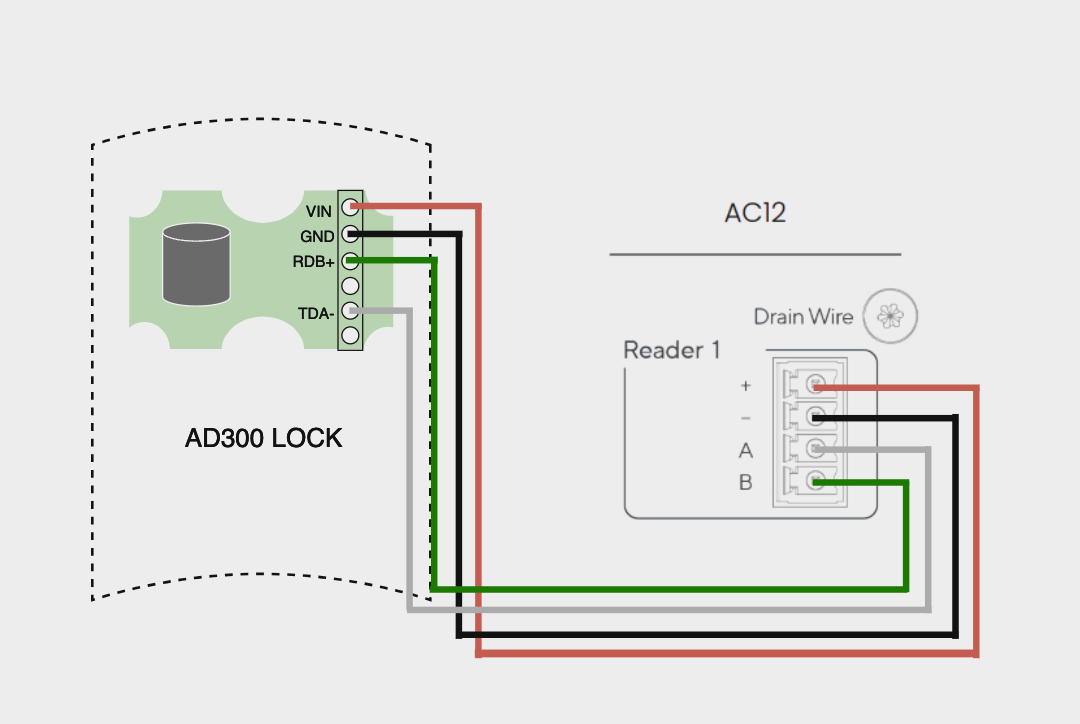

Lector 1 de la AC12:

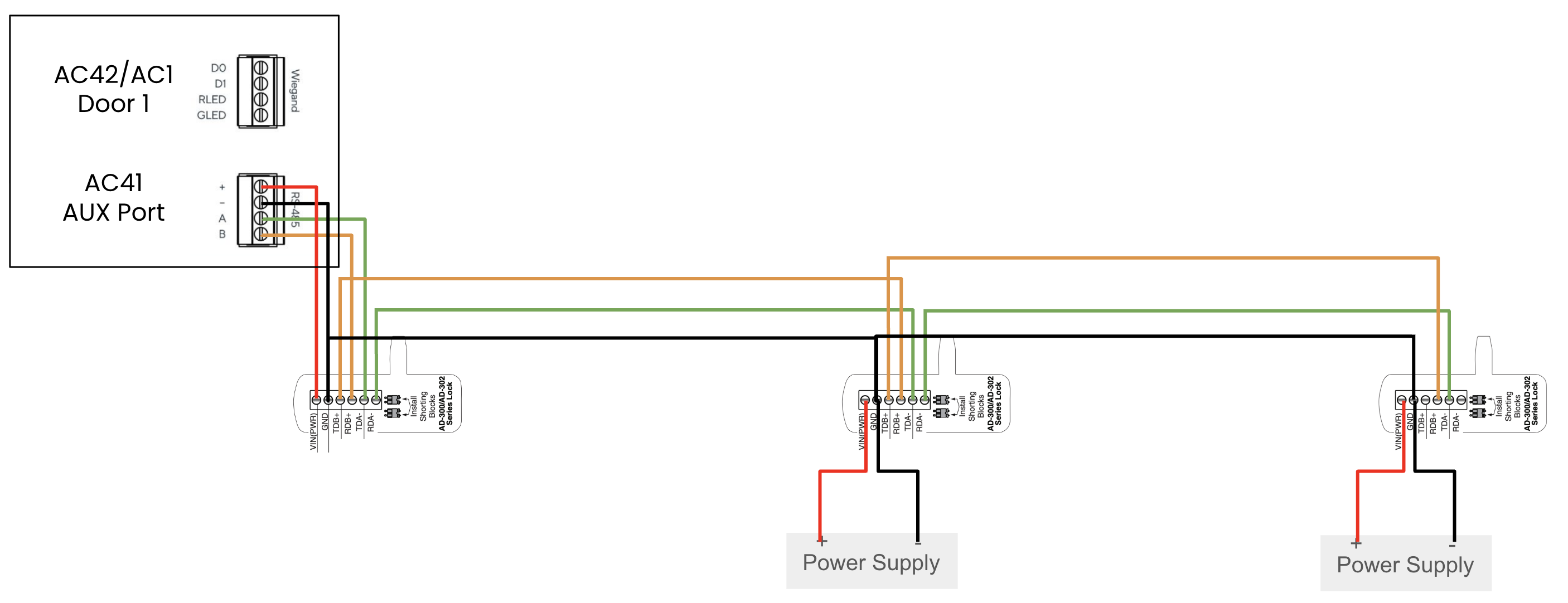

#### **Cablear más de 1 AD300 a una ACU** {% hint style="danger" %} Las ACU no admiten conexión en cadena **alimentación para varias cerraduras AD300, pero sí requieren datos** encadenarse en una topología de bus lineal. {% endhint %} * Una AC41/AC42 puede alimentar hasta 4 cerraduras AD300. * Una AC41/AC42 puede obtener energía de otros puertos de puerta o de una fuente de alimentación externa para cada cerradura adicional. * La AC12 requiere una fuente de alimentación externa para cada cerradura adicional. * Allegion recomienda alimentarla con 12/24 VCC [fuente de alimentación externa en la instalación de la puerta mediante una bisagra eléctrica](https://us.allegion.com/content/dam/allegion-us-2/web-documents-2/WiringDiagram/Schlage_AD-300_AD-400_Schneider_ACX5720_40_RS485_Wiring_Diagram_109148.pdf). * Todos los cables de datos (A y B) deben conectarse en cadena a **AUX/Puerta 1 RS-485** entradas en una topología de bus lineal. * No se recomienda una topología en estrella y probablemente provocará un rendimiento degradado.
*** ### Agrega la unidad de control de acceso y las cerraduras a Command {% stepper %} {% step %} **En Verkada Command, ve a Todos los productos > Dispositivos.** {% endstep %} {% step %} **Haz clic en Agregar dispositivo.** {% endstep %} {% step %} **Escribe el número de serie de tu ACU y haz clic en Agregar 1 dispositivo.**
{% endstep %} {% step %} **En la lista de dispositivos no asignados, haz clic en el nuevo controlador de acceso y luego en Configurar.** {% endstep %} {% step %} **En Configuración:** * Asegúrese de que la ACU esté en **Schlage** modo de dispositivo. * Asegúrese de que se asignen un sitio, un edificio y un piso.
{% endstep %} {% endstepper %} *** ### Agregar una puerta AD300 {% stepper %} {% step %} **En Command, vaya a Todos los productos > Inicio de acceso > Controladores.** {% endstep %} {% step %} **Seleccione la ACU cableada a la cerradura > en la parte superior derecha, seleccione + Agregar para añadir una puerta nueva.** {% endstep %} {% step %} **Cuando se le solicite, seleccione Agregar puerta > Tipo de cerradura: con cable-AD-300 y complete la dirección AD300 correspondiente. Debería poder ver las direcciones de las puertas sincronizadas en la aplicación SUS. Una vez que se ingresa esta información, queda asociada con la puerta.** {% endstep %} {% endstepper %} {% hint style="warning" %} Las AD300 tienen indicador de posición de la puerta (DPI) y solicitud de salida (REX) integrados en el dispositivo. En el instalador de puertas **Configuración** página, puede ver que tanto DPI como REX están activados, de forma predeterminada. Si su DPI requiere hardware adicional de la puerta que no está instalado, desactive DPI. {% endhint %} Debería ver su puerta AD300 recién agregada en Command, listada en la página del Controlador de acceso. Esto puede tardar un tiempo en sincronizarse. Después de 5-10 minutos, si al actualizar la página de Command no se muestra la cerradura como conectada, pruebe con una tarjeta de acceso o un código para generar conectividad.
*** ## Directrices para la resolución de problemas * Verifique que su unidad de controlador de acceso (ACU) esté en **Modo Schlage**. Si olvidó configurarlo en **Modo Schlage**, deberá darlo de baja y volver a agregarlo. * Verifique que las AD300 se hayan puesto en servicio correctamente en la aplicación SUS. * Asegúrese de que las direcciones de cada AD300 se hayan configurado correctamente y coincidan entre la aplicación SUS y Command. * En la aplicación SUS verifique que la cerradura no necesite una actualización de firmware y compruebe la herramienta de diagnóstico para ver si hay registros que puedan indicar problemas con la cerradura. --- # Agent Instructions This documentation is published with GitBook. GitBook is the documentation platform designed so that both humans and AI agents can read, navigate, and reason over technical content effectively. Learn more at gitbook.com. ## Querying This Documentation If you need additional information that is not directly available in this page, you can query the documentation dynamically by asking a question. Perform an HTTP GET request on the current page URL with the `ask` query parameter, and the optional `goal` query parameter: ``` GET https://help.verkada.com/access-control/es/instalacion/wiring-best-practices-for-third-party-wireless-locks/ad-series-wired-lock-setup.md?ask=&goal= ``` `ask` is the immediate question: it should be specific, self-contained, and written in natural language. `goal` is optional and describes the broader end goal you are ultimately trying to accomplish on behalf of the user. GitBook uses it to tailor the answer towards what is most useful for that goal. The response will contain a direct answer to the question and relevant excerpts and sources from the documentation. Use this mechanism when the answer is not explicitly present in the current page, you need clarification or additional context, or you want to retrieve related documentation sections.
