Cableado supervisado para control de acceso

Aprende cómo la supervisión permite a un controlador de acceso Verkada detectar cables cortados y en cortocircuito

La supervisión permite que todos los productos de control de acceso de segunda generación o más recientes detecten si un REX o DPI cableado normalmente abierto (NO) ha sido cortado o si un cable configurado normalmente cerrado (NC) ha sido cortocircuitado y activar una notificación, un evento de salida auxiliar o generar una alarma si está configurado como desencadenante de Verkada Alarms. También admitimos cableado supervisado para alarmas que se configura y utiliza por separado.

Tipos de supervisión

La mayoría de los controladores de acceso admiten supervisión de resistencia de fin de línea (EOL) simple y doble. Estos 2 tipos de supervisión se pueden aplicar a sensores REX y DPI cableados normalmente abiertos (NO) o normalmente cerrados (NC). Las resistencias deben colocarse lo más cerca posible de los dispositivos para evitar un cortocircuito o corte en el cable al final de la línea.

El cableado supervisado no está disponible actualmente para el AC41.

Supervisión EOLR simple

Resistencia	Normalmente cerrado (NC)	Normalmente abierto (NO)
0 Ω	Circuito cortocircuitado; condición de fallo	Circuito cortocircuitado o evento cerrado; alarma activada
1000Ω	Estado normal	Estado normal
Ω infinito	Cable cortado o evento abierto; alarma activada	Cable cortado; condición de fallo

Supervisión EOLR doble

Resistencia	Normalmente cerrado (NC)	Normalmente abierto (NO)
0 Ω	Circuito cortocircuitado; condición de fallo	Circuito cortocircuitado; condición de fallo
1000Ω	Estado normal	Evento cerrado; alarma activada
2000Ω	Evento abierto; alarma activada	Estado normal
Ω infinito	Cable cortado; condición de fallo	Cable cortado; condición de fallo

Las resistencias EOL deben ser de 1000Ω.

Cablee las resistencias EOL a su controlador de acceso

Las resistencias siempre deben instalarse al final del circuito, lo más cerca posible del sensor. Instalar resistencias EOL en el panel puede impedir el propósito de la supervisión.

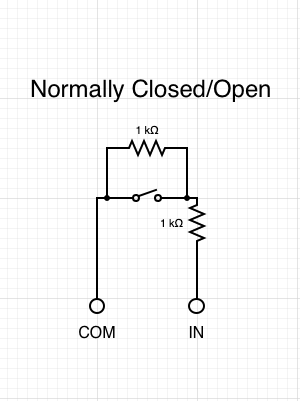

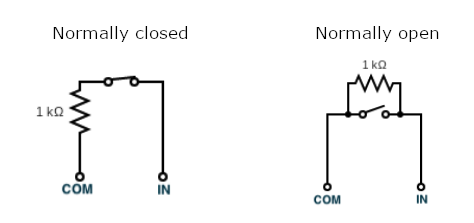

EOLR simple EOL doble

Configurar resistencias EOL en Command

1

En Verkada Command, vaya a Todos los productos > Acceso.

2

Seleccione un sitio en el desplegable Todos los sitios.

3

Seleccione una puerta y haga clic en Configuración .

4

En Hardware, seleccione dónde está ubicada la resistencia EOL. El cableado supervisado se puede configurar en las siguientes secciones:

a. DPI b. REX1 c. REX2

5

Junto al desplegable Cableado supervisado, seleccione la resistencia EOL correcta para la puerta.

No se pudo mostrar el contenido

6

Los mosaicos de eventos para eventos supervisados aparecerán automáticamente una vez habilitados.

Al habilitar el cableado supervisado, asegúrese de que las resistencias estén presentes, o esto dará lugar a alertas falsas.

Alertas

Las alertas supervisadas se tratan como eventos de puerta, similares a puertas forzadas. Puede configurar una salida AUX para alertar a un estroboscópico o alarma de un evento de manipulación detectado para disuadir a los actores malintencionados. Consulte Configurar alertas de eventos de control de acceso para configurar alertas de resistencias EOL.

Si un REX está configurado para desbloquear una puerta cuando se activa, en lugar de para detección de salida, la puerta aún se desbloqueará si la configuración de cableado supervisado ha fallado y se detecta un cortocircuito completo o circuito abierto para configuraciones NO y NC.
