Cables recomendados para controladores de acceso

Obtenga información sobre las recomendaciones para seleccionar cables para los controladores de puertas de acceso Verkada

Las unidades de control de acceso Verkada (ACU) son capaces de admitir lectores Verkada over RS-485 y lectores Wiegand estándar.

Esta lista muestra los tipos de cable y las longitudes máximas recomendadas para su uso con los controladores de control de acceso Verkada (AC). Todos los cables deben usar conductores trenzados de cobre puro; materiales como el cable de aluminio revestido de cobre (CCAW) no se recomiendan.

Los métodos de cableado deberán estar de acuerdo con el Código Eléctrico Nacional, ANSI/NFPA 70, los códigos locales y las autoridades competentes.

Señal	AWG	Par trenzado (sincronizar)	Conductor	Apantallado	Longitud máxima
Opción de lector 1	22	Sí		Sí	250 pies (76 m)
Opción de lector 2	20	Sí		Sí	300 pies (91 m)
Opción de lector 3	18	Sí		Sí	500 pies (152.4 m)
Alimentación (calibre 22)	22		Sí	Sí	600 pies (182.8 m)
Alimentación (calibre 18)	18		Sí	Sí	1,500 pies (457.2 m)
Solicitud de salida	22/18		Sí	Sí	1,500 pies (457.2 m)
Contacto de puerta	22		Sí	Sí	1,500 pies (457.2 m)

Use 1 par trenzado (sincronizar) para – (tierra) y + (alimentación) y 1 par trenzado (sincronizar) para los datos (D0/D1 para un lector Wiegand o A/B para un lector Verkada).

Puede usar cableado combinado/de troncal de AC, siempre que cada cable individual esté apantallado y tenga el calibre adecuado.

Es necesario usar solo cableado apantallado para todas las entradas de la ACU. Todos los componentes conectados al controlador de acceso, incluidas las cerraduras, deben conectarse con cableado apantallado. No usar cableado apantallado y no conectarlo correctamente a tierra puede provocar un rendimiento deficiente del lector o daños en el controlador de acceso.

Consejo: Para determinar si su cable está apantallado: busque una lámina metálica que rodee los cables y un conductor de drenaje de metal desnudo.

Ponga a tierra su instalación

1

Conecte el conductor de drenaje (metal desnudo) del lector al conductor de drenaje (metal desnudo) del cableado apantallado.

2

Conecte el conductor de drenaje en el cableado a tierra. Idealmente, su conexión a tierra debería estar cerca del lector. Por ejemplo, puntos de tierra que incluyan una caja de conexión conectada a tierra o el marco de la puerta.

3

Alternativamente, si no tiene una forma de conectar a tierra el conductor de drenaje en el lector, puede conectar la tierra en el AC usando una caja de conexión conectada a tierra, una barra colectora de puesta a tierra o el terminal negativo de la batería del controlador de control de acceso. Si está usando una batería, puede empalmar la conexión (una conexión a la batería y otra al conductor de drenaje).

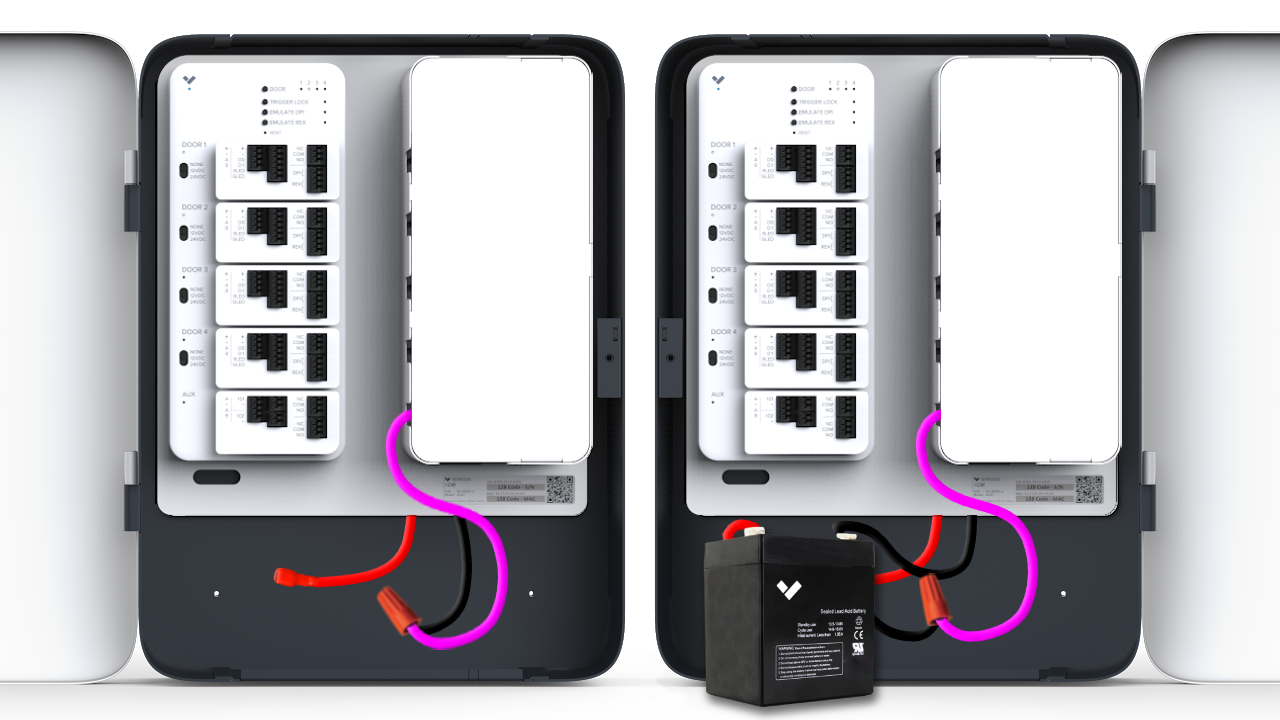

La imagen muestra cómo el conductor de drenaje podría conectarse al terminal negativo (negro) de la batería del AC:

• El cable rojo representa el terminal positivo de la batería; el cable rosa representa el conductor de drenaje de metal desnudo.
• El AC de la izquierda tiene el conductor de drenaje conectado directamente al cable negro de la batería.
• El AC de la derecha muestra el conductor de drenaje conectado al terminal negativo de la batería.
• Para todos los demás modelos de control de acceso, hay un pin de conexión a tierra dedicado disponible en el chasis del dispositivo.

Los puertos COM y – los puertos (negativo) del controlador de control de acceso son no deben usarse como tierras. Hacerlo puede causar daños a su equipo. Solo un extremo del conductor de drenaje debe conectarse a tierra. El otro extremo no debe conectarse a nada.
