Panel de control de alarma de incendio con AC41

Integra correctamente tus cerraduras con un sistema de alarma de incendio

Algunas instalaciones de control de acceso requerirán que las cerraduras se integren con el Panel de Control de Alarma contra Incendios (FACP). Esto permite que el FACP desbloquee o corte la energía de ciertas puertas durante una alarma de incendio activa. Por lo general, el conjunto de puertas desbloqueadas incluye puntos de salida de emergencia, puertas de escaleras, puertas del vestíbulo de ascensores y entradas o salidas exteriores.

Cada estado, condado y municipio tendrá requisitos diferentes. Algunos pueden ser más estrictos que otros. Es responsabilidad del instalador identificar qué requisitos deben cumplirse.

En términos generales, el relé del FACP se conecta con cable directamente a la entrada de activación FACP del controlador de energía de acceso. Además, puedes conectar un botón REX de emergencia para liberar la cerradura magnética.

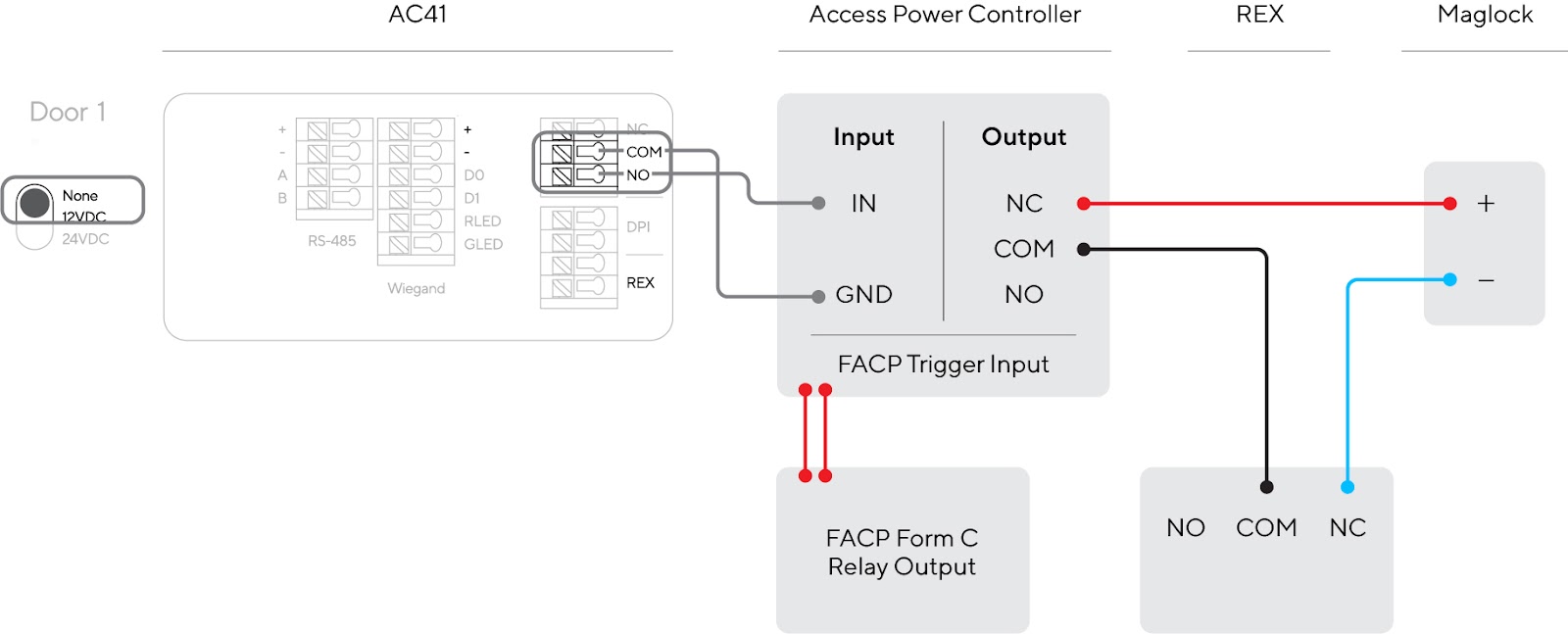

Diagrama de cableado del FACP al controlador de energía de acceso / fuente de alimentación

---

Ejemplos de instalación

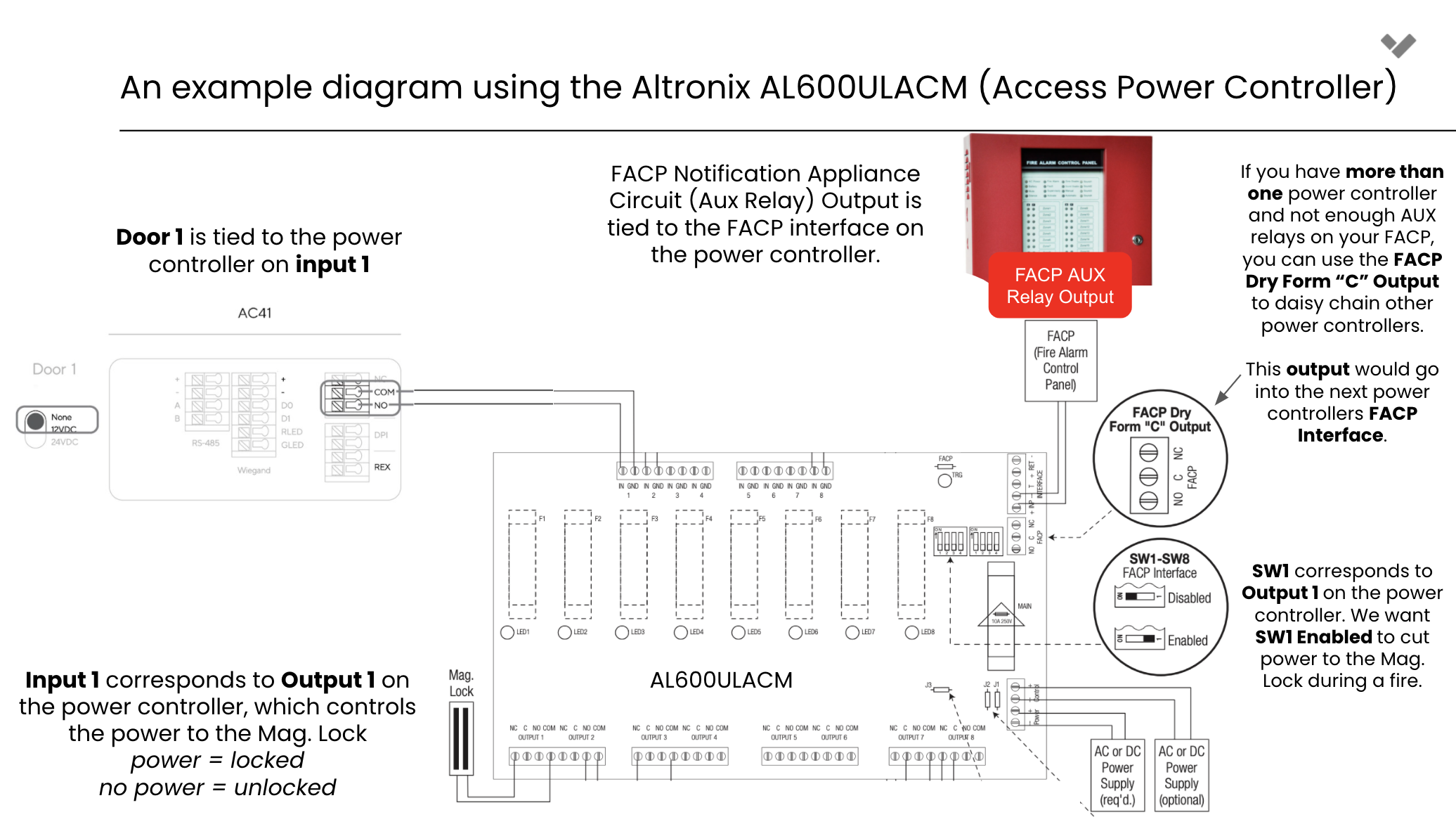

Diagrama usando el Altronix AL600ULACM (controlador de energía de acceso)

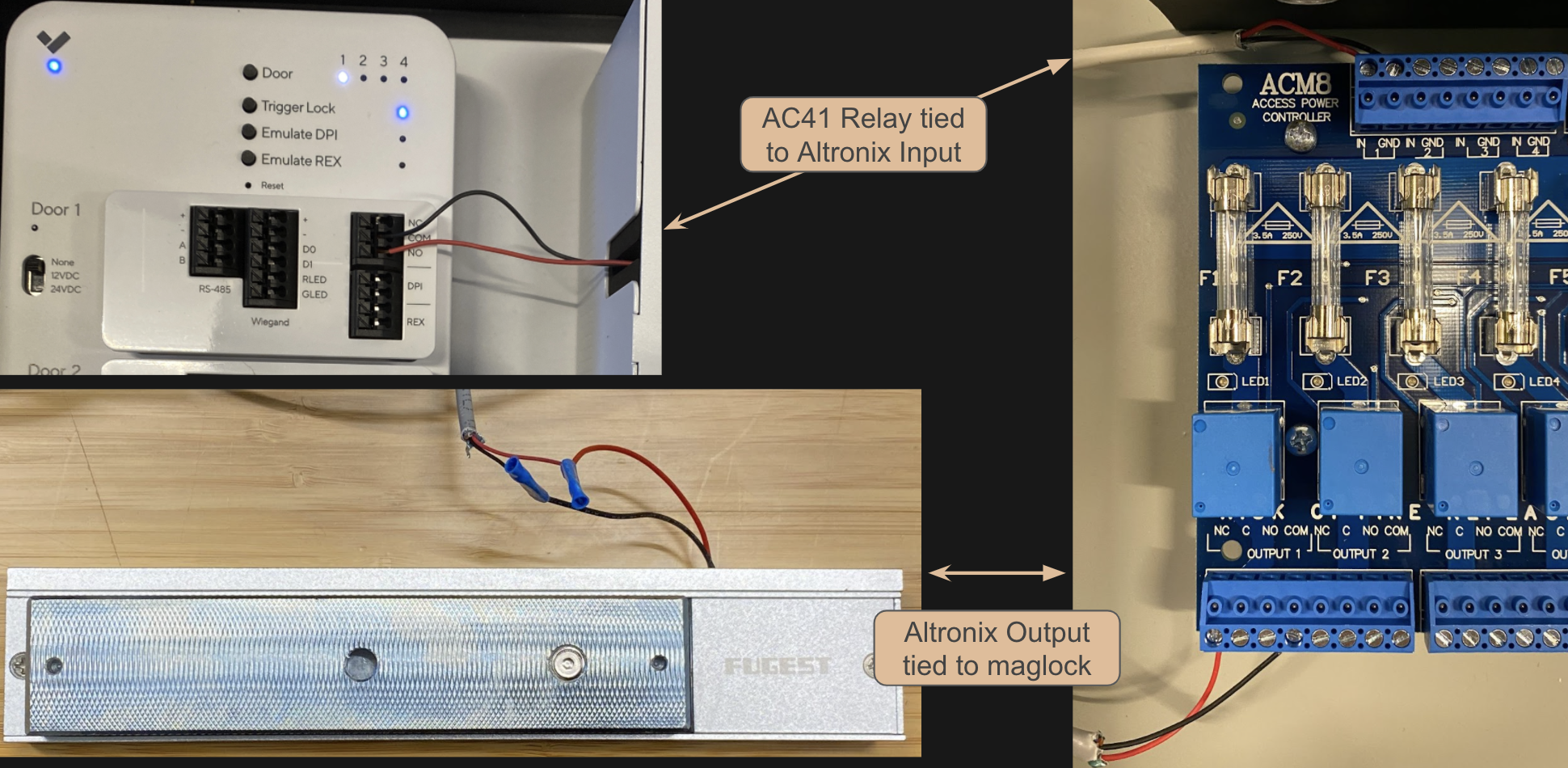

AC41 → controlador de energía de acceso → cerradura magnética

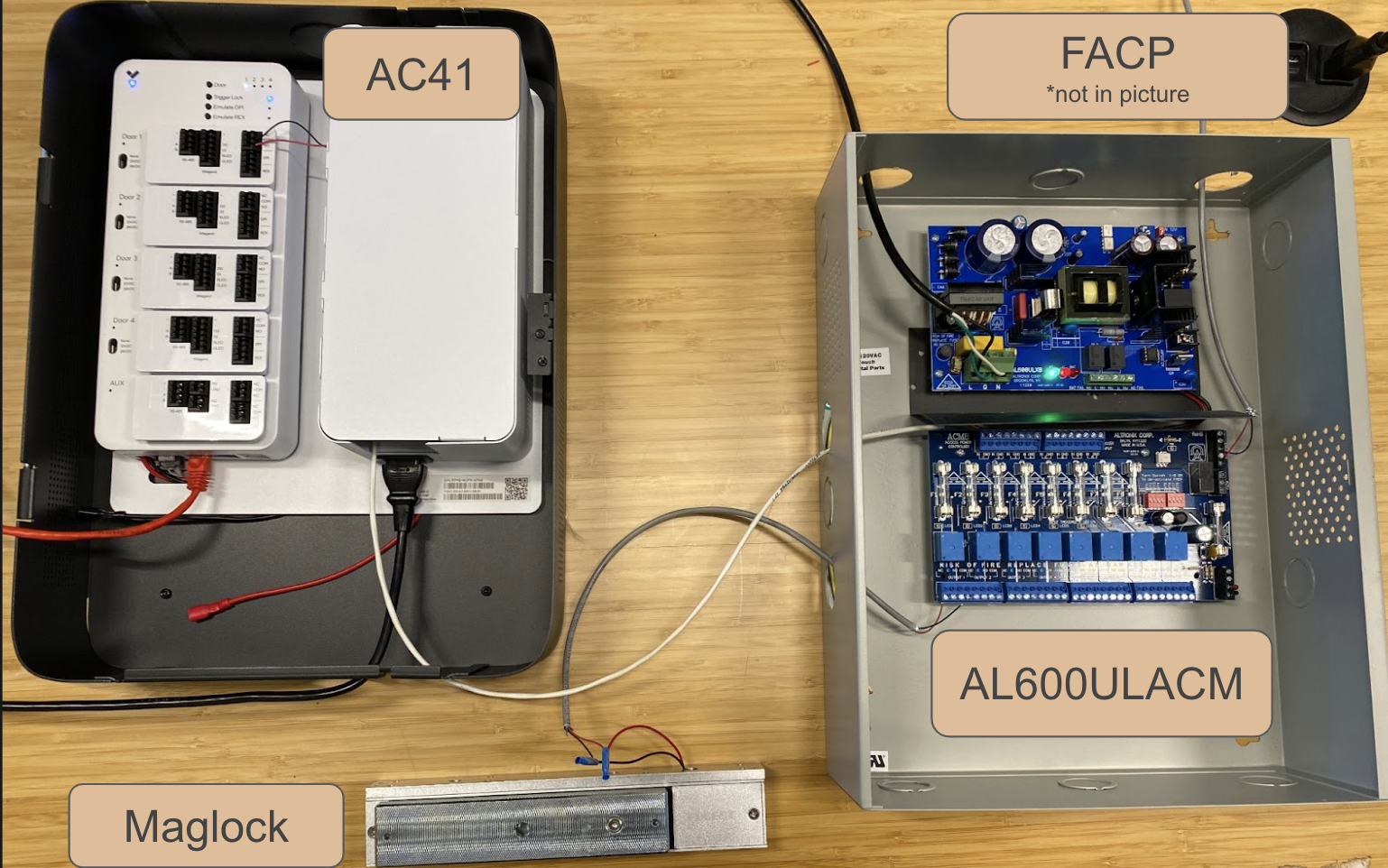

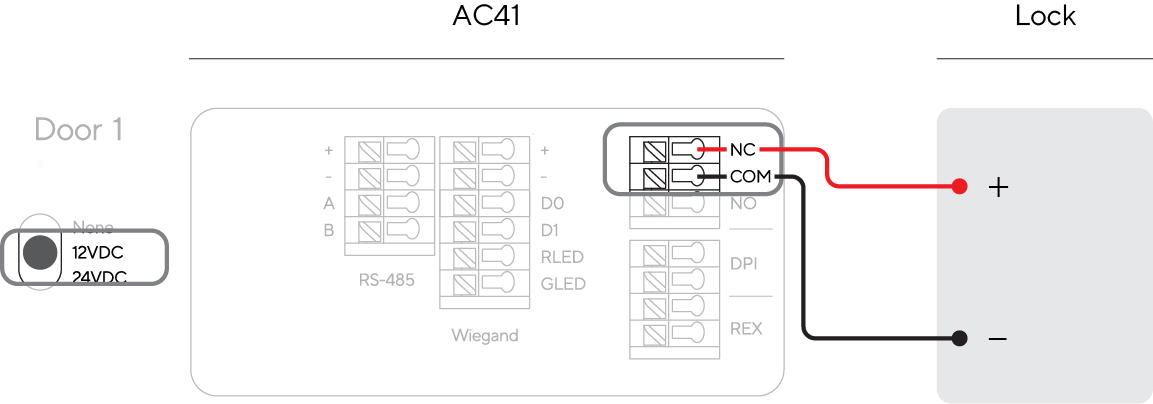

AC41 → controlador de energía de acceso → cerradura

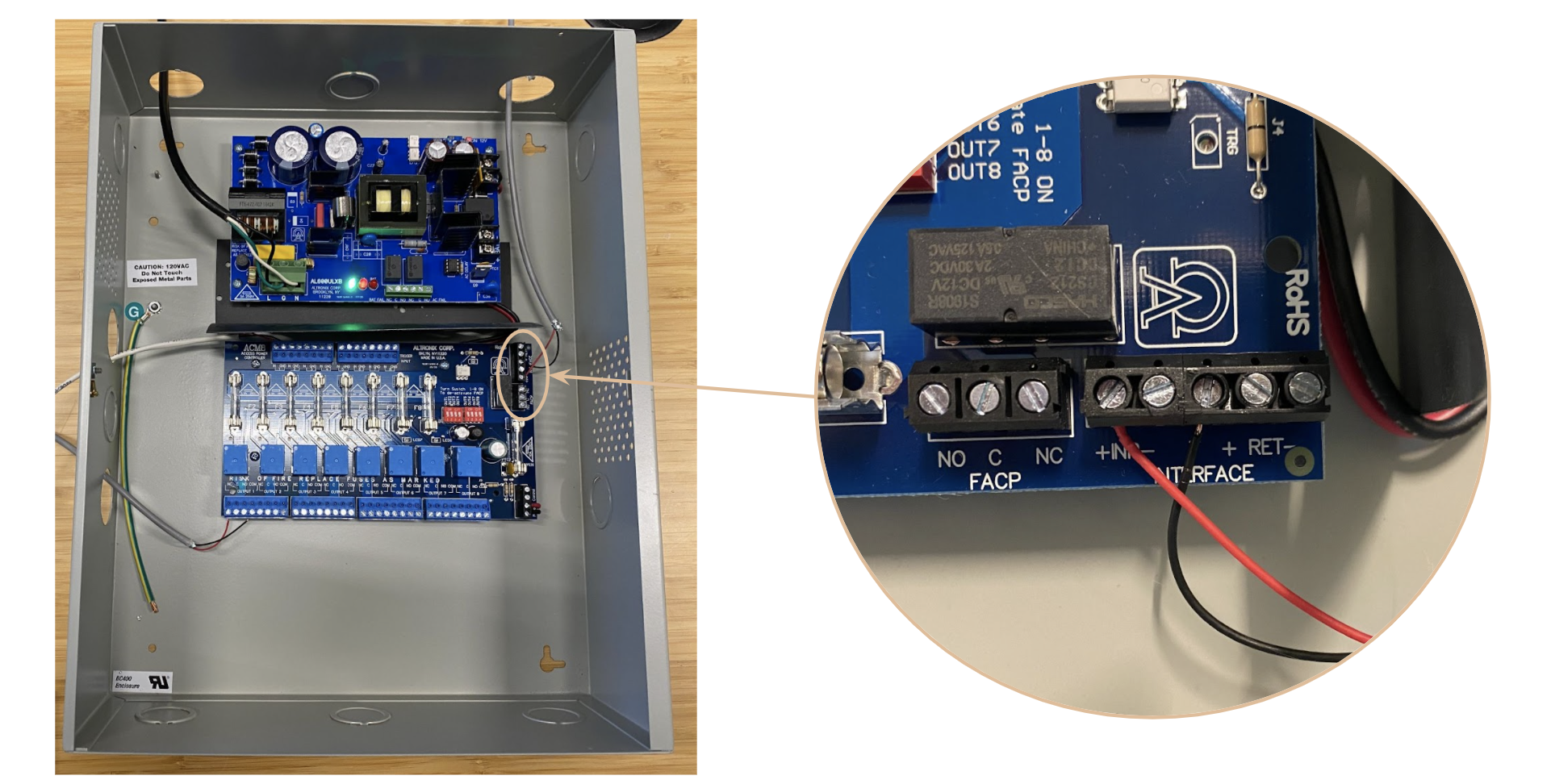

Interfaz FACP del controlador de energía de acceso

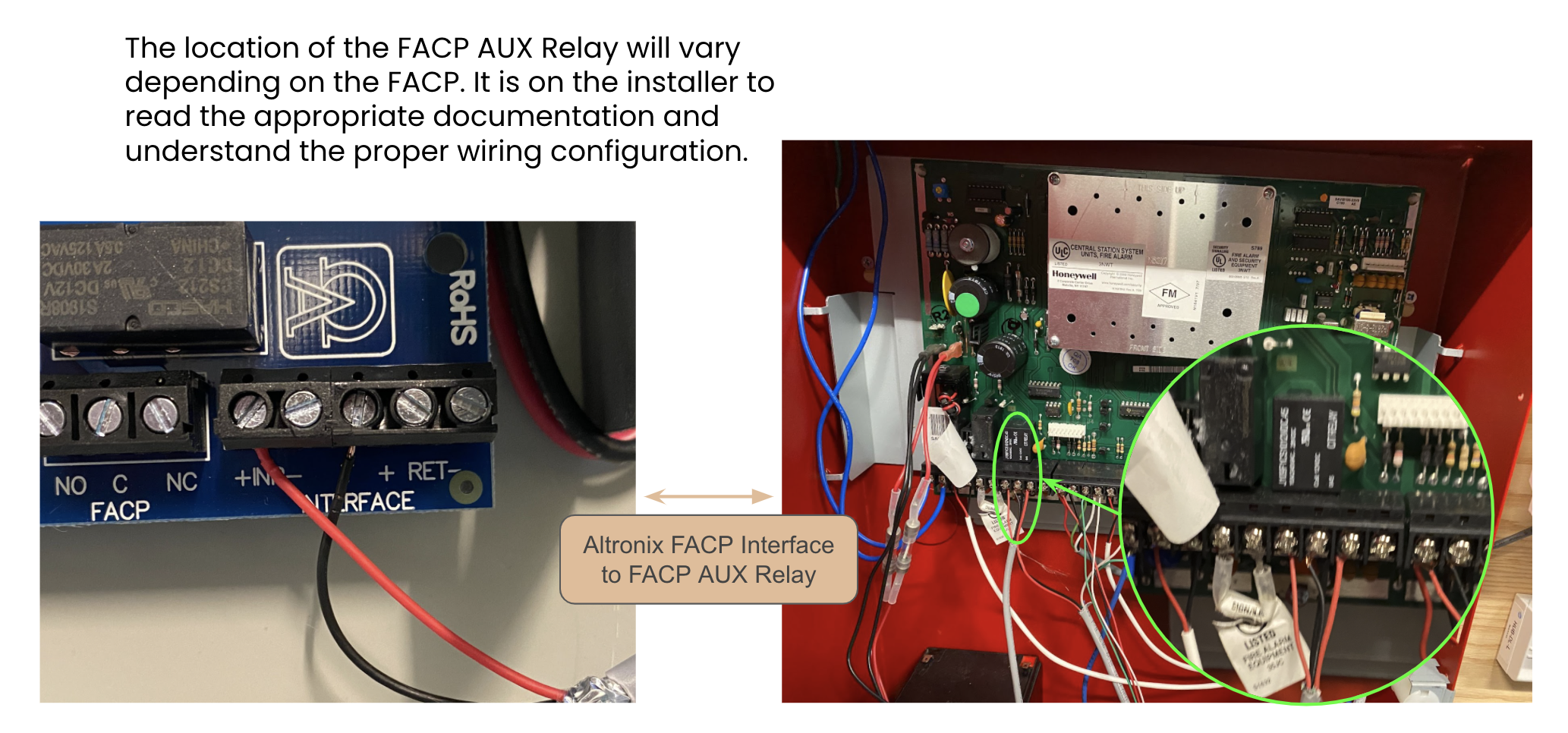

controlador de energía de acceso → FACP

Video que muestra la integración del AC41 - controlador de energía de Altronix - cerradura - FACP

---

FAQ

¿Cómo funcionan los paneles de control de alarma contra incendios?

1

Cuando el FACP detecta un incendio, comienza a sonar la alarma, activando sirenas y llamando al departamento de bomberos.

2

Además, puede programarse para activar un relé auxiliar (o una serie de relés).

3

Luego, el relé se conecta con cable directamente a los controladores de energía de acceso.

4

El controlador de energía de acceso/fuente de alimentación entonces cortará la energía o desbloqueará las cerraduras configuradas.

¿Puedo conectar el FACP directamente al Verkada AC41?

No. El Verkada AC41 no NO tiene una entrada FACP dedicada. Por lo tanto, si su instalación requiere integración con el FACP, usted no puede usar el Verkada AC41 para alimentar sus cerraduras. Esto significa que debe configurar el controlador de puerta en Ninguno y no puede usar una configuración húmeda (12 VCC y 24 VCC).

En la configuración húmeda, no hay controlador de energía de acceso/fuente de alimentación, por lo que no hay forma de integrar su entrada FACP con sus cerraduras.

¿Dónde encuentro la entrada de activación FACP en mi controlador de energía de acceso?

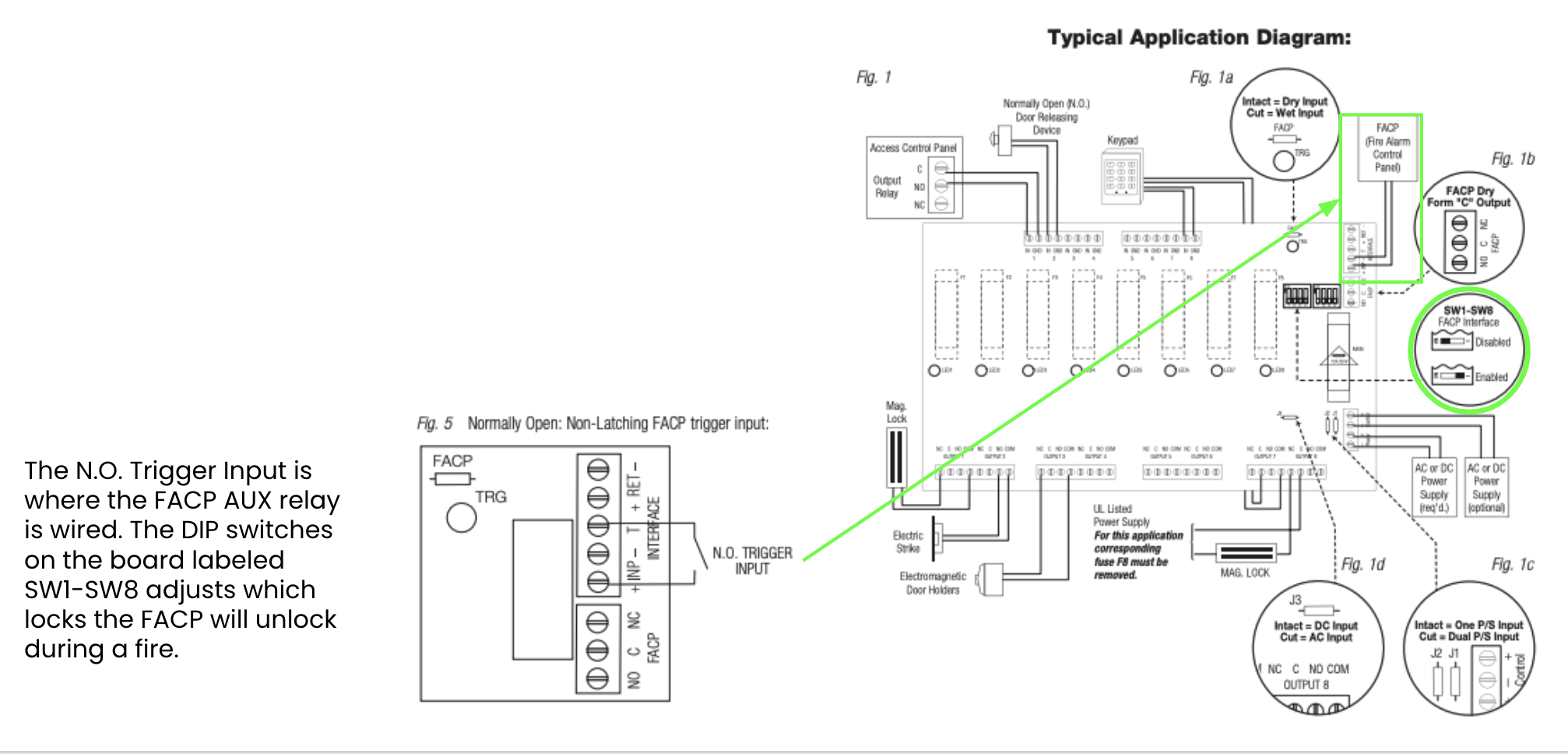

La ubicación de la entrada de activación FACP variará según el controlador de energía de acceso/fuente de alimentación que esté utilizando. Es responsabilidad del instalador leer la documentación correspondiente y comprender la configuración de cableado adecuada. Por ejemplo, en el Altronix AL600ULACM (un controlador de energía popular), la documentación muestra dónde se encuentra la entrada de activación FACP y cómo debe conectarse con cable:
