Instalar la interfaz de alarma de incendio
Cablea tu panel de incendio a un controlador de acceso según el tipo de entrada que proporcione
Los controladores de acceso Verkada incluyen una Interfaz de alarma contra incendios (FAI) integrada que vincula su panel de control de alarma contra incendios (FACP) con el controlador, desbloqueando automáticamente las puertas durante una emergencia. La FAI admite tanto Normalmente abierto (NO) y Normalmente cerrado (NC) cableado.
La Interfaz de alarma contra incendios (FAI) está diseñada para:
Liberación automática de la puerta – Cuando el FACP envía una señal de alarma, la FAI desactiva de inmediato los puertos de cerradura conectados para que las puertas puedan abrirse para una evacuación segura.
Retención para bomberos – Un pestillo mantiene todas las puertas desbloqueadas hasta que los primeros intervinientes terminen su inspección. El personal autorizado puede restablecer el pestillo manualmente una vez que el edificio haya sido despejado.
El FACP solo es compatible con el AC62 y el AC42.
Si tiene un AC41, consulte este artículo.
Antes de comenzar
Antes de comenzar la instalación, familiarícese con estos términos:
Panel de control de alarma contra incendios (FACP): El centro neurálgico del sistema de alarma contra incendios. Supervisa y administra las entradas de dispositivos de inicio como detectores de humo, detectores de calor y pulsadores manuales.
Módulo de relé: Un puente entre el FACP y el controlador de acceso. Recibe señales de alarma del FACP y las envía al sistema de control de acceso para activar una respuesta de emergencia.
Controlador de acceso: Gestiona la entrada a áreas seguras de un edificio. Incluye una Interfaz de alarma contra incendios (FAI) integrada que responde a las señales del módulo de relé cortando la alimentación de los puertos de cerradura y activando el pestillo de la puerta durante un evento de incendio. Las FAI pueden encadenarse en serie a través de varios controladores para una cobertura de emergencia más amplia.
Interfaz de alarma contra incendios
La FAI tiene un total de 5 puertos que se pueden cablear - FAI +, FAI -, FAIP, y 2 L puertos. Los primeros 3 puertos (FAI -, FAI + y FAIP) se usan para recibir entrada del FACP. Los L puertos se usan principalmente para el enclavamiento, junto con estos NO, NC relés se incluyen en la interfaz.
Panel de control de alarma contra incendios
El FACP es el dispositivo que recibe la entrada de varias alarmas contra incendios. El FACP envía una señal a la entrada FAI del controlador de acceso para indicar que se ha activado una alarma contra incendios. La ubicación y la funcionalidad exactas del FACP varían.
Si necesita ayuda con el cableado del FACP y otros problemas relacionados, póngase en contacto con el fabricante de su FACP.

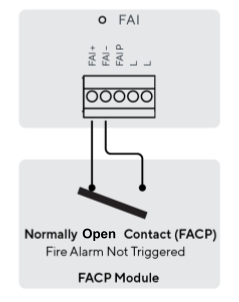

Entrada NO desde el FACP
Para alarmas contra incendios que proporcionan una señal NO, las entradas se pueden cablear a los FAI + y FAI- puertos. La FAI no se activa cuando el circuito está abierto, pero se activa una vez que el circuito se cierra. Cuando el circuito se cierra de forma efectiva, deshabilita la alimentación de los 16 relés para 12V/24V. Las cerraduras húmedas se convierten efectivamente en cerraduras secas.

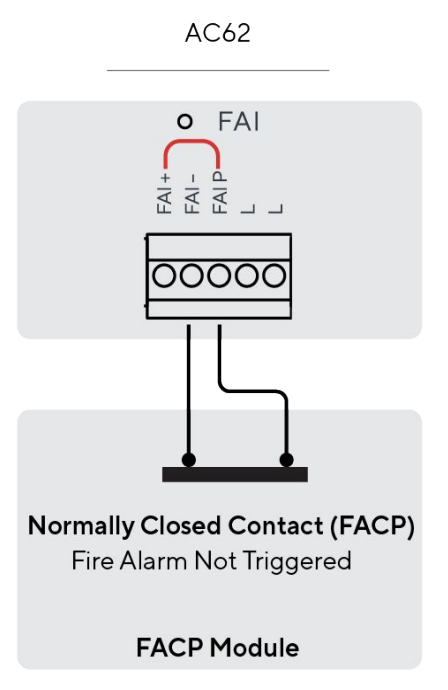

Entrada NC desde el FACP
FAI+ y FAIP deben puentearse localmente en esta configuración.
Para las entradas NC provenientes del FACP, las entradas se deben cablear a FAI - y FAIP. En esta configuración, cuando el circuito está cerrado, la FAI permanece desactivada. Pero cuando el contacto se abre, rompiendo el circuito, hace que los 16 relés deshabiliten la alimentación para 12V/24V.

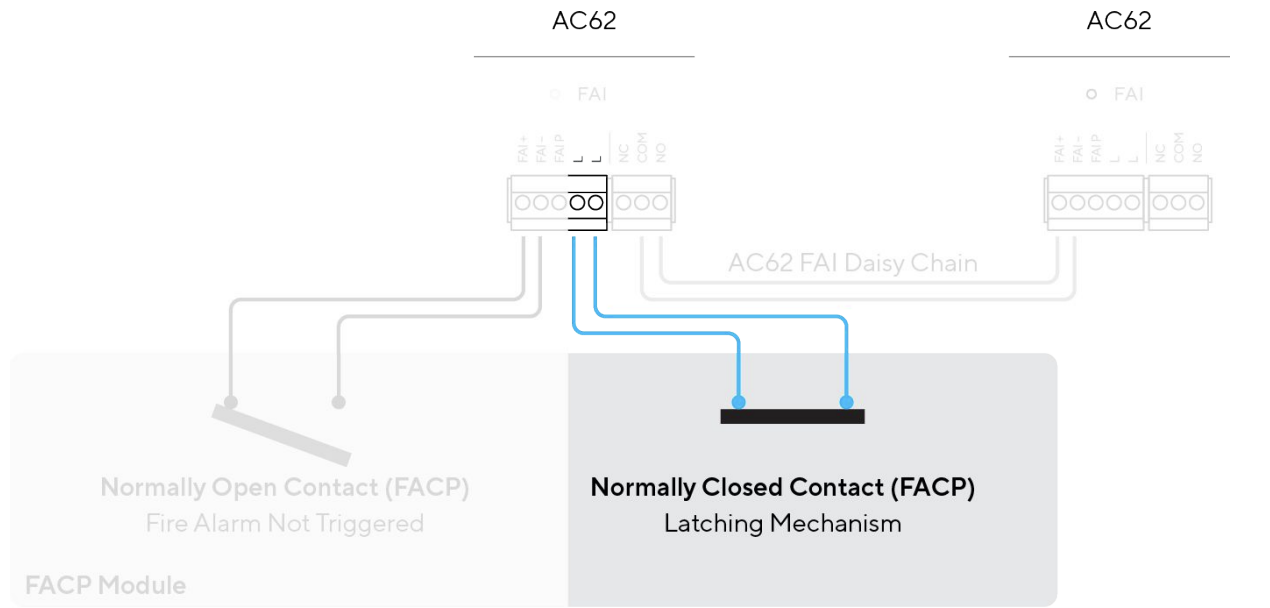

Enclavamiento
Se puede conectar una entrada opcional de enclavamiento desde el FACP en una configuración normalmente cerrada entre L y L. Cuando el enclavamiento está habilitado, la FAI está activa; permanece activa hasta que se restablece. El restablecimiento se logra si la FAI se desactiva y la entrada de enclavamiento se abre temporalmente.

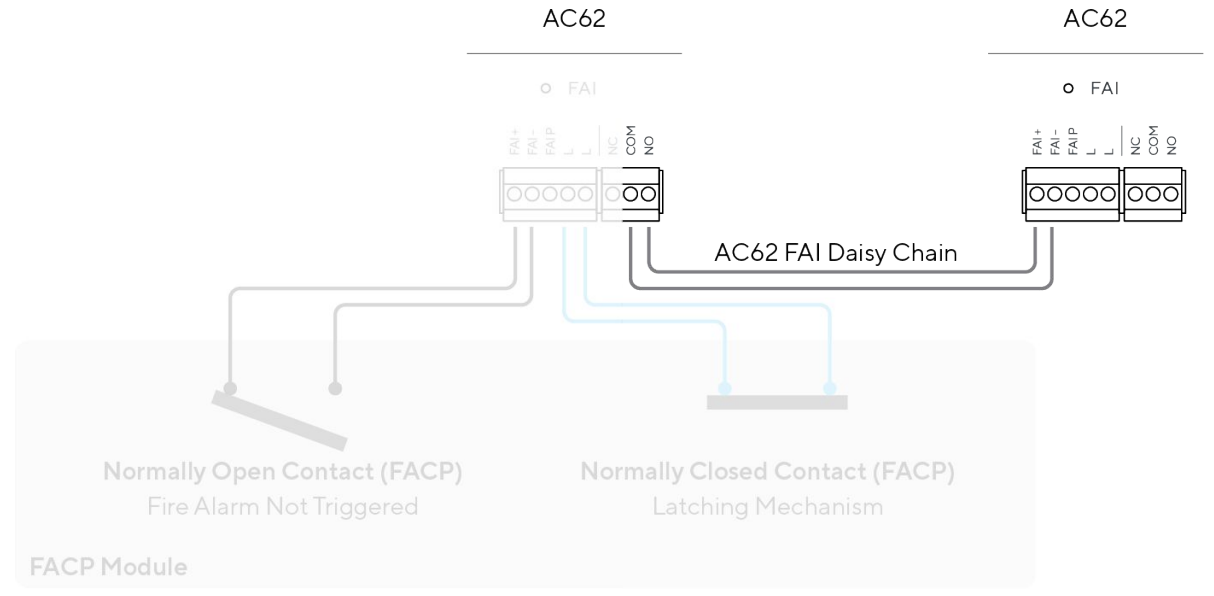

Encadenamiento en serie
La FAI de dos controladores de acceso se puede encadenar en serie. La FAI (y los estados de enclavamiento) del controlador de acceso principal se repiten en la unidad secundaria (encadenada en serie).
Prácticas recomendadas
Cableado: Utilice el cableado adecuado para conectar el FACP, el módulo de relé y el controlador de acceso. Verkada proporciona una lista de cables recomendados para controladores de acceso.
Probar conexiones: Pruebe las conexiones del módulo de relé para garantizar una comunicación adecuada entre el FACP y el controlador de acceso, así como cualquier unidad adicional encadenada en serie.
Verificar funcionamiento: Realice una prueba funcional activando el sistema de alarma contra incendios para confirmar que la FAI está funcionando según lo previsto, cortando la alimentación de los puertos de cerradura y activando el pestillo de la puerta durante una emergencia de incendio en todas las unidades encadenadas en serie.
Funciones de emergencia
Liberación del pestillo
Los bomberos (u otro personal autorizado) pueden liberar manualmente el pestillo que mantiene las puertas abiertas. Esto permite un mejor control sobre el acceso al edificio una vez que la situación está bajo control y garantiza que las puertas puedan cerrarse y asegurarse, según sea necesario.
Controladores de alimentación externos
Si alguien está haciendo funcionar todas las cerraduras con controladores de alimentación externos, debe determinar su propia solución para integrar la FAI y cortar la alimentación de los puertos de cerradura durante una emergencia de incendio. Consulte con un profesional para determinar el mejor enfoque en este escenario.
