Instalación del AX11 para ascensor

Aprende cómo instalar el AX11 para ascensor

El Verkada Controlador AX11 IO permite a su organización administrar el control de acceso para hasta 16 pisos en un máximo de 2 bancos de ascensores. Los lectores deben colocarse dentro de cada ascensor. Puede escanear su tarjeta en el ascensor, lo que le permite pulsar los botones de piso.

Debe tener acceso concedido al piso a través de Verkada Command. Si no tiene acceso al piso, no puede pulsar ningún botón de piso. Aprenda cómo configurar el AX11 en Command.

Requisitos previos

Cada piso requiere dos conductores de control de botón (de un único par de cables) por piso, que deben ser proporcionados como parte de la instalación del sistema de ascensor.

En una configuración estándar:

• Estos conductores se tocan entre sí permitiéndole presionar el botón y acceder a ese piso.

• Cuando los conductores se mantienen separados, no puede pulsar el botón del piso. Algunos fabricantes/modelos de ascensores tienen el comportamiento opuesto.

Cablee el ascensor AX11

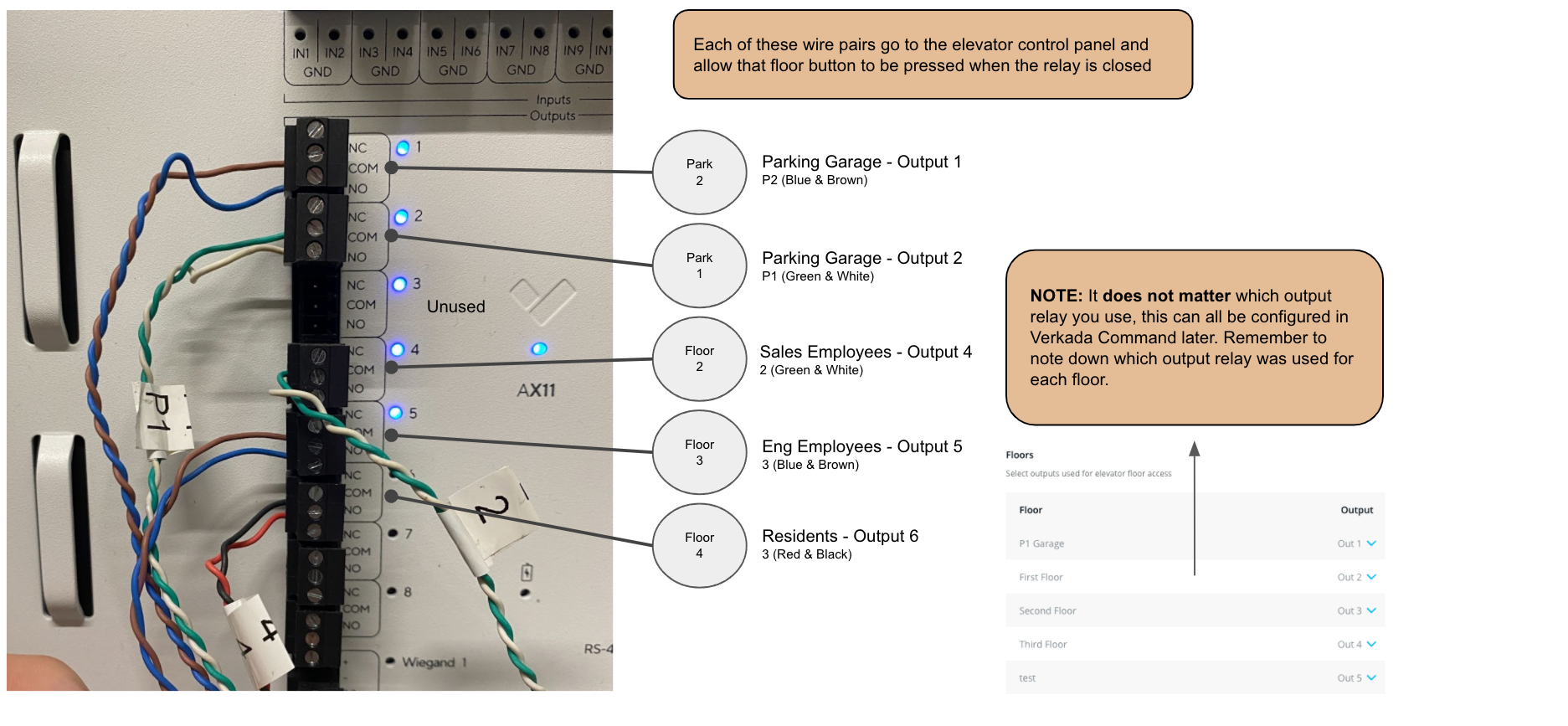

En una configuración estándar: en el panel de control del ascensor, los conductores de control están cableados como Normalmente Abiertos (NO). Los conductores de control de cada piso deben conectarse a uno de los relés de salida del AX11, como se muestra a continuación.

Consulte el manual de instalación del fabricante del ascensor para asegurar los requisitos correctos de configuración del cableado; por ejemplo, NO o Normalmente Cerrado (NC).

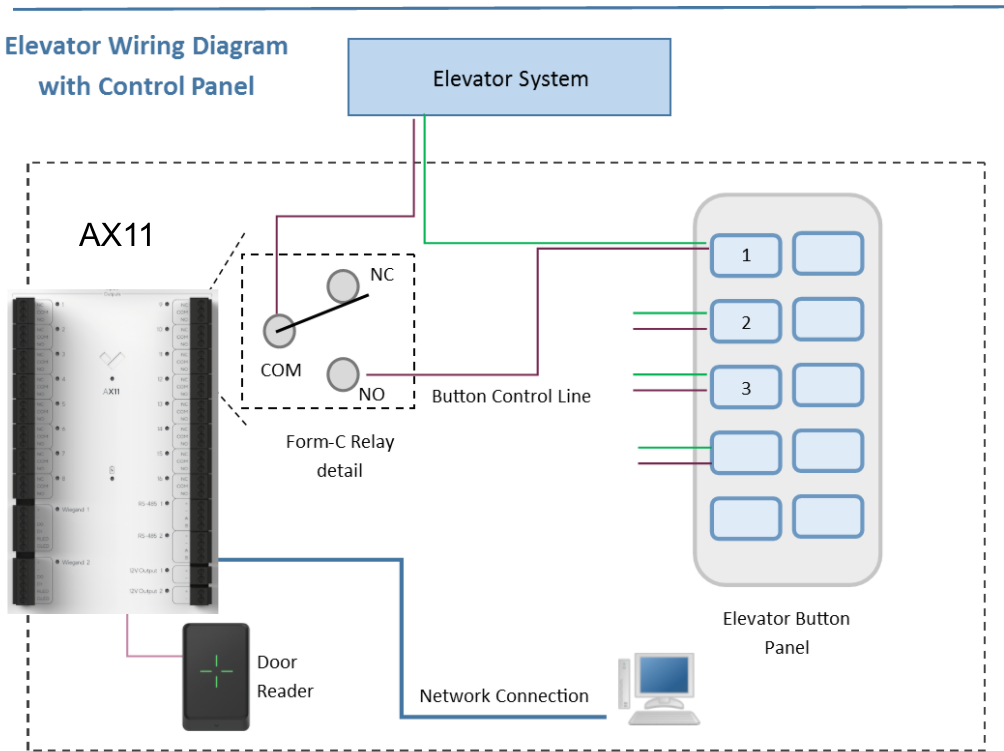

Ejemplo: Cableado del ascensor AX11

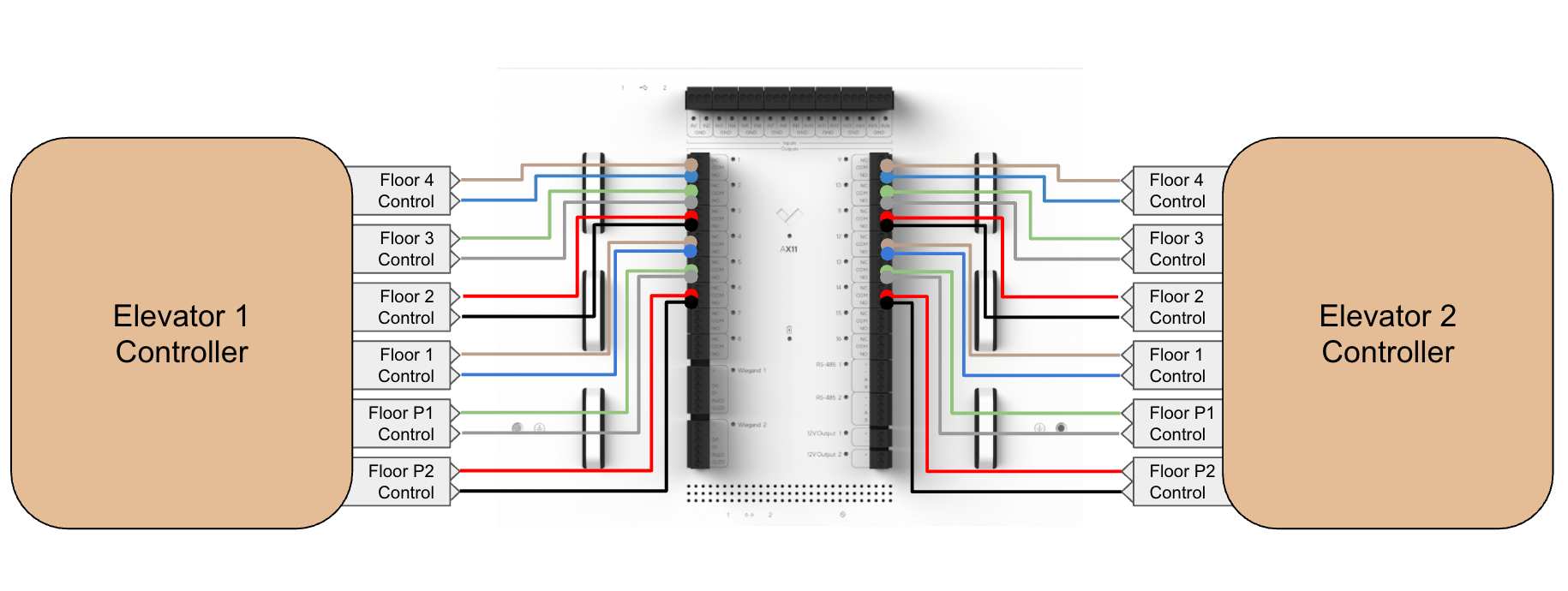

Ejemplo: cableado del ascensor AX11 (ejemplo de 2 ascensores, 6 pisos cada uno)

Cablee el lector AX11

Los lectores deben estar en el interior de la cabina del ascensor. El AX11 es compatible con lectores Wiegand y Verkada. Se admite cualquier combinación de lectores (por ejemplo, 1 lector Verkada y 1 lector Wiegand). Obtenga más información sobre cómo conectar un lector.

Solo puede usar 2 lectores a la vez para el dispositivo: 1 lector por ascensor (para 2 ascensores) o 2 lectores para un solo ascensor.

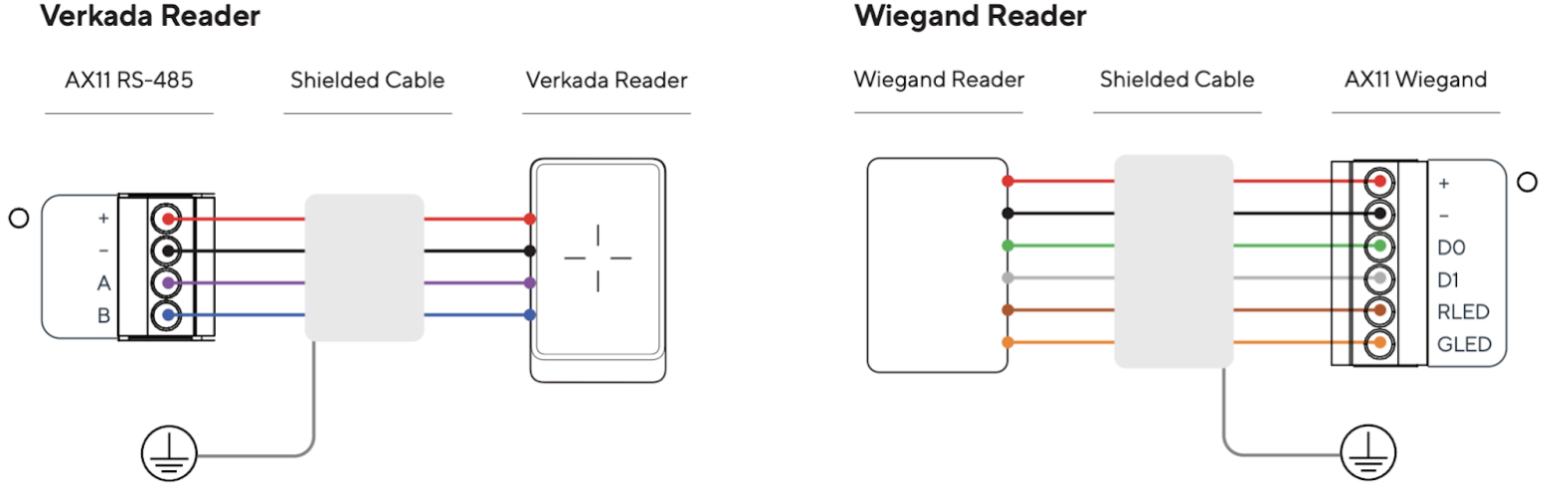

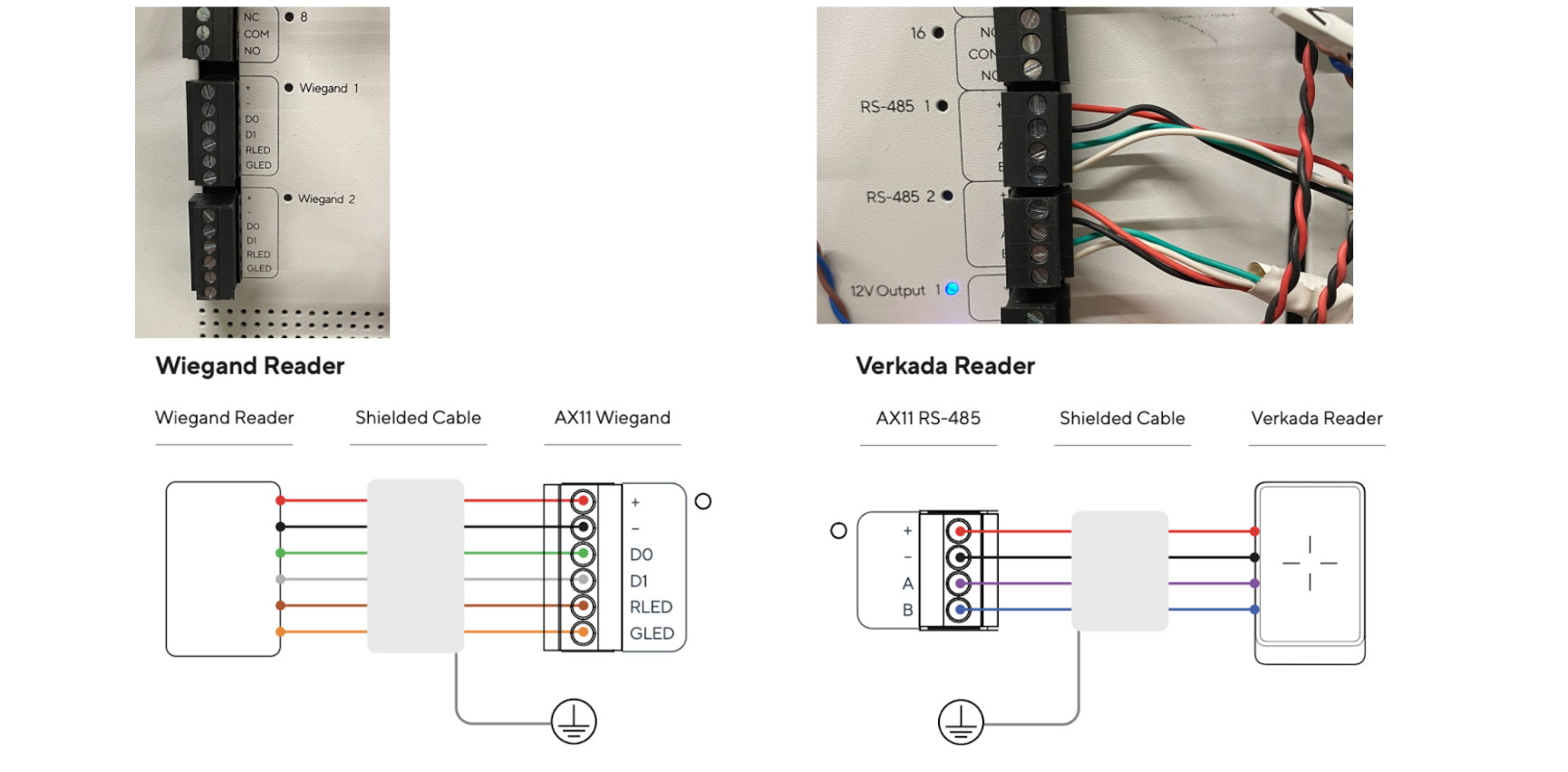

Ejemplo: Cableado del lector

Ponga a tierra el AX11

Los cables móviles de los ascensores son susceptibles a EMI, especialmente en el cable del lector. Esto puede dañar el controlador AX11.

Asegúrese de que el lector esté cableado usando cableado apantallado y que el conductor de descarga de metal desnudo esté correctamente derivado a tierra, idealmente en el extremo de instalación del lector.

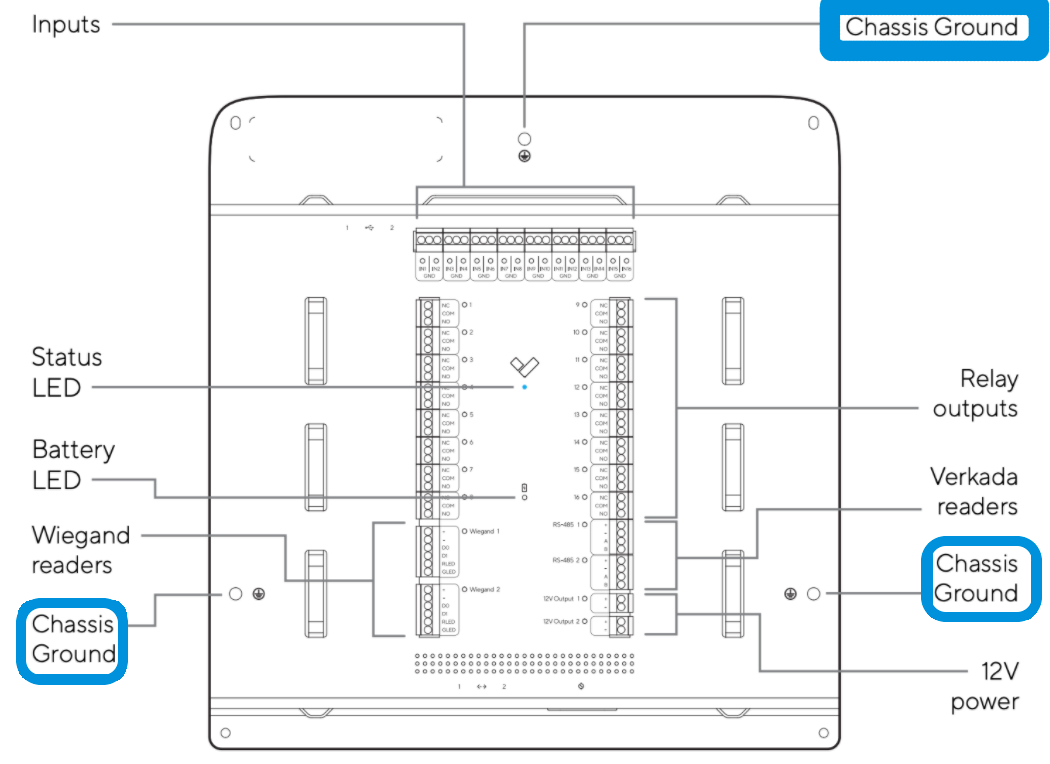

Si no puede derivar correctamente el cable a tierra en el extremo del lector, puede usar los puntos de tierra del chasis en el AX11. El conductor de descarga del cable apantallado debe asegurarse al punto de tierra del chasis más cercano del AX11. El AX11 está equipado con tres, puntos de tierra del chasis fáciles de localizar.
