Integrar alimentación externa con el AC41 en EMEA

Aprende a usar dispositivos externos para alimentar cerraduras magnéticas y barras antipánico en EMEA

La Verkada controlador de acceso AC41 puede suministrar energía a cerraduras específicas, siempre que su corriente de arranque no supere los 350 mA a 24 V ni los 700 mA a 12 V.

La corriente de arranque utilizada para magnetizar inicialmente la cerradura puede exceder la corriente de funcionamiento y a veces no se indica en las hojas de datos. Si los requisitos superan la energía que puede proporcionar el AC41, la puerta no podrá cerrarse con la cerradura y el AC41 podría dañarse.

Necesario:

• Use una configuración en seco con un controlador externo de alimentación de acceso (APC) cuando cablee una barra antipánico.
• Use una configuración en seco con un APC externo cuando cablee una cerradura electromagnética (maglock).
• Asegúrese de que la alimentación esté desconectada del AC41 y del hardware de la cerradura antes de al cablear lectores y otros dispositivos. No hacerlo puede dañar el AC41.

Cómo funciona la integración

Use un APC

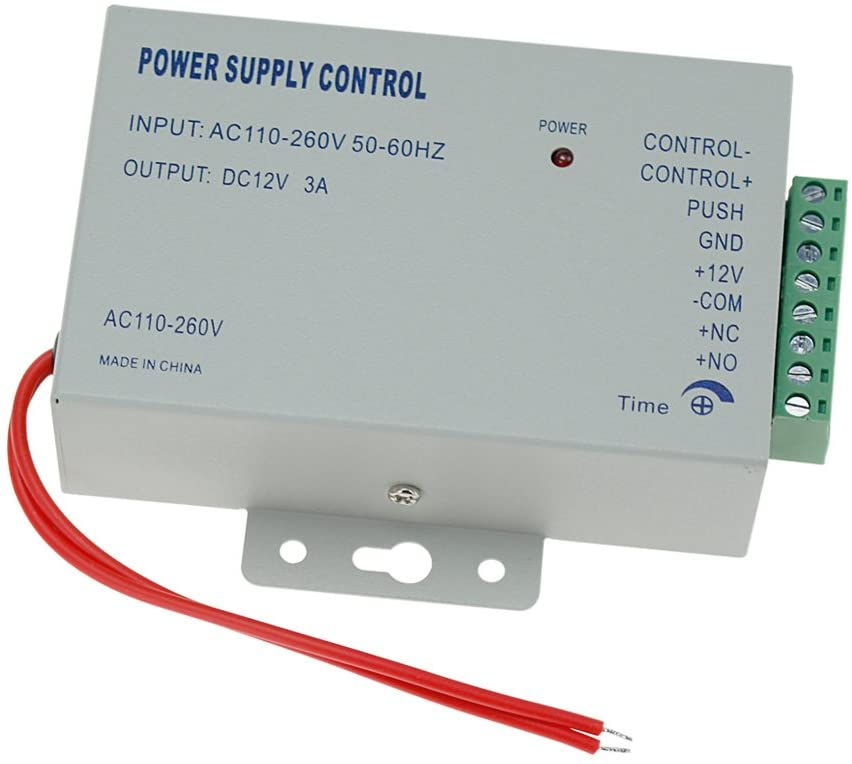

Esta opción utiliza un APC externo, como el Altronix AL600ULACM (ampliamente disponible en EE. UU.) o el Hfeng Interruptor de control de suministro de energía para control de acceso (disponible en EMEA, como se muestra a continuación).

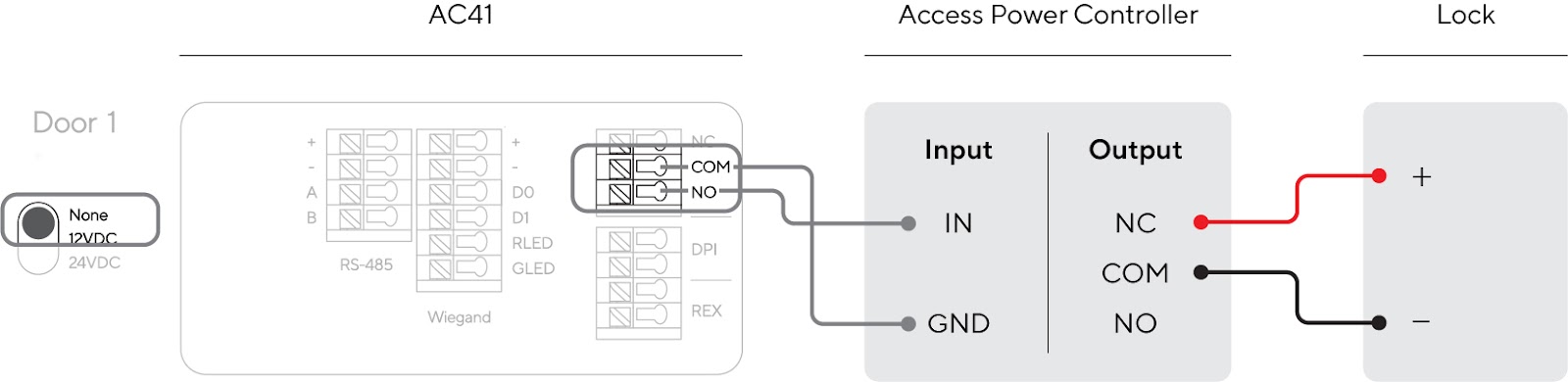

El AC41 funciona seco (el interruptor de la izquierda del casete está configurado para Ninguno), y conecta los puertos NO y COM a IN y GND, respectivamente. (El puerto IN a veces se etiqueta como PULSAR, como se muestra arriba). Luego, el APC usa sus puertos NC y COM para conectarse a la cerradura electromagnética.

Cree una liberación manual en caso de emergencia

Debido a que las cerraduras electromagnéticas están alimentadas constantemente, la tolerancia a fallos debe integrarse en el sistema. Este proceso permite una salida en caso de cualquier emergencia, sin depender únicamente del sistema.

1

Instale un botón Glass Break, cerca de la solicitud de salida (REX), que pueda romper en caso de emergencia; rompiendo efectivamente el circuito y permitiendo la salida.

Debe instalar este botón en serie con el APC y la cerradura electromagnética.

2

Según la normativa local, es posible que deba configurar el sistema de alarma contra incendios para cortar automáticamente la alimentación de las cerraduras electromagnéticas. Para ello, cablee la entrada de activación del panel de control de alarma contra incendios (FACP) en paralelo con las conexiones del AC41 al APC.

3

En caso de que el FACP detecte un incendio, puede configurarlo para activar el relé auxiliar (o la serie de relés) e indicar al APC que corte la alimentación.

El Verkada AC41 no tiene una entrada FACP dedicada. Esto debe cablearse en el APC. La ubicación de la entrada de activación FACP puede variar según el APC utilizado. Es responsabilidad del instalador leer la documentación correspondiente y comprender la configuración de cableado adecuada.

Use una fuente de alimentación convencional

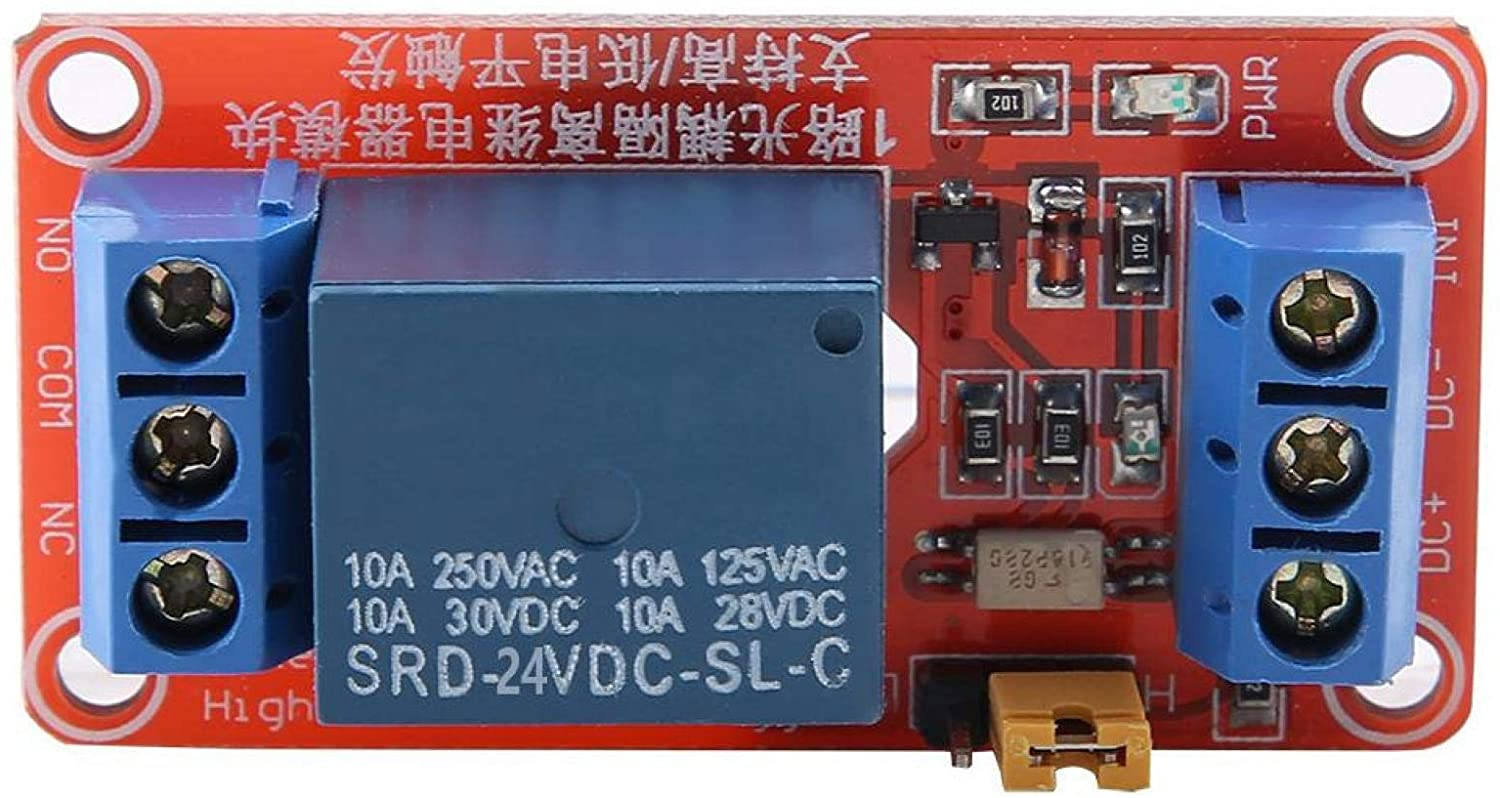

Si no hay APC disponible, puede usar una unidad de fuente de alimentación convencional (PSU), como la Fortessa DC Boxed Switch Mode PSU, y un módulo relé adicional de 12 V/24 V (como se muestra a continuación).

El cableado requerido se muestra a continuación (observe el Glass Break requerido para la salida manual en caso de emergencia, si el sistema no responde):

Consideraciones sobre AC42 y AC62

La mayoría de las recomendaciones enumeradas en este artículo también se aplican a los controladores de segunda generación. Sin embargo, los nuevos AC42 y AC62 controladores vienen con bloques de terminales (en lugar de casetes), lo que da como resultado una carga resistiva mucho mayor (2 A a 24 V o 4 A a 12 V). Esto significa que puede usar una PSU convencional para alimentar una cerradura de hasta 2 A (a 24 V), y solo se necesita un APC por encima de ese límite. Esto se debe a que tiene un relé de alimentación independiente que no toca (y por lo tanto no daña) el control de acceso.

Teniendo esto en cuenta, estas son las 3 formas de alimentar una cerradura usando AC42 o AC62:

Criterios de la cerradura	Método de alimentación de la cerradura
Cerraduras por debajo de 350 mA a 24 V	El controlador las alimenta húmedo. No se requiere ningún dispositivo de terceros.
Cerraduras entre 350 mA y 2 A a 24 V	Use una PSU convencional en serie con la cerradura y la unidad de CA (se recomienda Glass Break para circuitos NC; consulte el diagrama a continuación), o simplemente un APC convencional (como en los diagramas anteriores).
Cerraduras por encima de 2 A a 24 V	Use un APC (igual que lo haría para un AC41 que alimenta una cerradura seco).
