Configurar una puerta con motor para accesibilidad

Aprende a configurar una puerta con motor para facilitar la accesibilidad

Tener un abrepuertas automático instalado en el exterior de un edificio es común y necesario para cumplir con los botones de la Ley de Estadounidenses con Discapacidades (ADA) (o alguna otra forma de disposición) y hacer que la entrada sea accesible para aquellos visitantes que quizá no puedan abrir una puerta tirando de ella.

El control de acceso para estos tipos de puertas es complicado debido al hardware de cerradura; por ejemplo, no quieres que el botón active el motor si la puerta está cerrada con llave.

---

Cablea el motor directamente

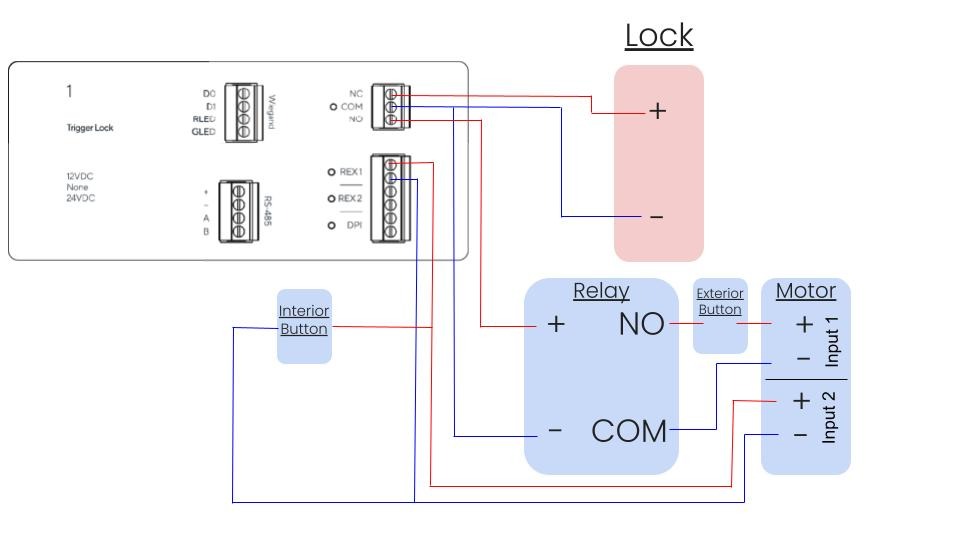

Si el motor tiene 2 entradas independientes en lugar de 1, necesitas:

• Un motor con dos entradas de botón independientes
• Un botón exterior restringido
• Un botón interior sin restricción

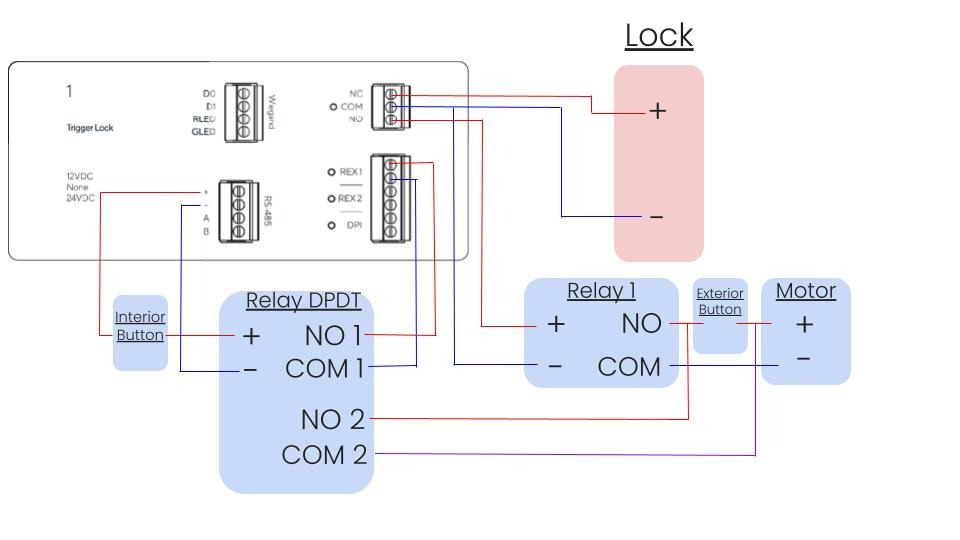

Para una instalación estándar con una sola puerta seca sin aislamiento nativo, necesitas:

• Un motor con una entrada
• Un botón exterior restringido
• Un botón interior sin restricción
• Un relé
• Un relé DPDT

Para los eventos de salida, se recomienda un sensor pasivo de infrarrojos (PIR), una solicitud de salida (REX) y un indicador de posición de la puerta (DPI).

Verkada no se hace responsable de los daños causados por equipos de terceros.

---

Entiende el hardware de tu motor

La mayoría de los motores más complejos contemplan este problema e incluyen una entrada adicional designada para conectar el sistema de control de acceso.

Determina el modo de tu motor

Esta entrada requiere un señal alta de 12 voltios o una detección de puerta/botón cerrado.

Recomendamos encarecidamente que consultes el manual de servicio del motor para asegurarte de qué modo tienes, si esta opción está disponible y qué voltaje espera.

En ambos casos, debes cablear el botón interior a una entrada de desbloqueo REX en el controlador de acceso y estar en una entrada aislada del disparador del botón exterior.

Si el motor espera una señal de nivel alto de voltaje

Hacer funcionar la cerradura con alimentación

Conecta las conexiones NO y C del puerto de puerta del controlador de acceso Verkada en paralelo con esta entrada del motor.

Haz funcionar la cerradura en seco con una fuente de alimentación externa

Conecta las conexiones NO y C de la salida del controlador de alimentación de acceso (APC) a la cerradura de la puerta en paralelo con esta entrada del motor. Conecta las conexiones NO y C del APC a una conexión de puerta adicional en la placa y, si está disponible, configura el APC para activar ambas salidas con una sola entrada del controlador de acceso Verkada (modo multipuerta).

Si el motor espera una señal de puerta cerrada

En este modo, el motor solo debería activarse si se requiere pulsar simultáneamente dos botones diferentes.

⚠️ Si envías voltaje al motor en este modo, podría causar daños graves al equipo.

Hacer funcionar la cerradura con alimentación

Usando un relé externo, conecta las conexiones NO y C del puerto de puerta del controlador de acceso Verkada en paralelo con esta entrada del relé externo. En la salida de ese relé, conecta las conexiones NO y C a la entrada y al común del motor.

Haz funcionar la cerradura en seco

Usando un relé externo que debe ser de doble polo y un tiro, conecta las conexiones NO y C del puerto de puerta del controlador de acceso Verkada en paralelo con esta entrada del relé externo. En la salida 1 de ese relé, conecta las conexiones NO y C a la entrada y al común del motor. En la salida 2 de ese relé, conecta el APC como lo harías en el puerto de puerta de Verkada.
