Eine Tür mit Motor für Barrierefreiheit konfigurieren

Erfahren Sie, wie Sie eine Tür mit Motor konfigurieren, um die Barrierefreiheit zu verbessern

Das Anbringen eines automatischen Türöffners an der Außenseite eines Gebäudes ist üblich und notwendig, um den Anforderungen der ADA-Taster (Americans with Disabilities Act) bzw. einer entsprechenden Lösung zu entsprechen, damit der Zugang für Besucher barrierefrei ist, die eine Tür möglicherweise nicht körperlich aufziehen können.

Die Zutrittskontrolle für diese Türtypen ist aufgrund der Verriegelungshardware anspruchsvoll; Sie möchten zum Beispiel nicht, dass der Taster den Motor auslöst, wenn die Tür verriegelt ist.

Den Motor direkt verdrahten

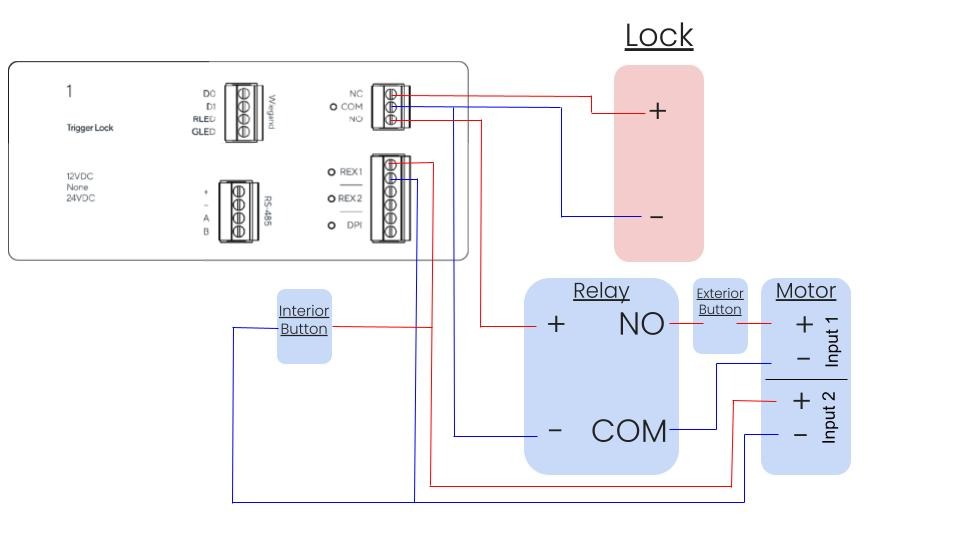

Wenn der Motor 2 unabhängige Eingänge statt 1 hat, benötigen Sie:

• Einen Motor mit zwei unabhängigen Tastereingängen

• Einen eingeschränkten Außentaster

• Einen uneingeschränkten Innentaster

Für eine Standardinstallation mit einer trockenen Tür ohne native Isolierung benötigen Sie:

• Einen Motor mit einem Eingang

• Einen eingeschränkten Außentaster

• Einen uneingeschränkten Innentaster

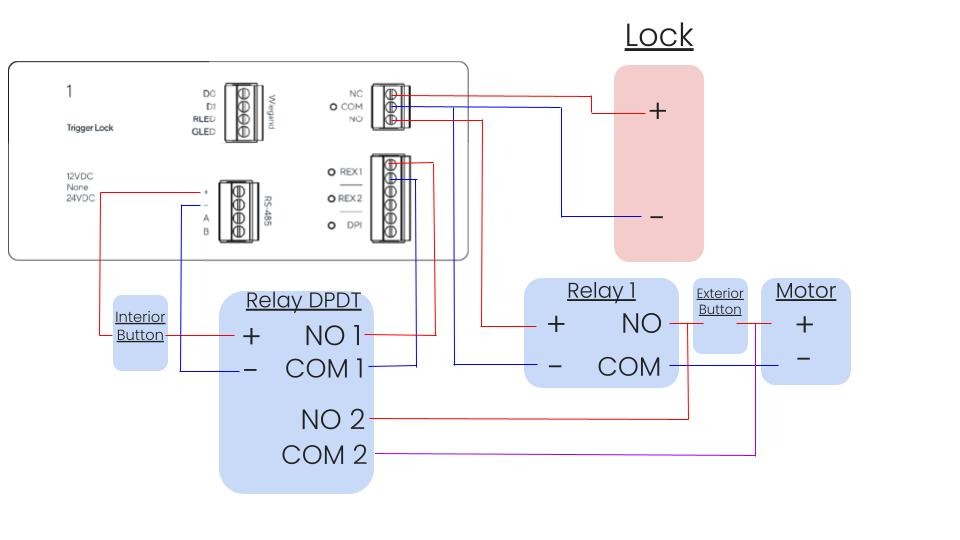

• Ein Relais

• Ein DPDT-Relais

Für Austrittsereignisse wird ein Request-to-Exit-(REX)-Signal mit Passiv-Infrarot (PIR) und ein Türpositionsindikator (DPI) empfohlen.

Verkada ist nicht verantwortlich für Schäden, die durch Geräte von Drittanbietern verursacht werden.

Verstehen Sie die Hardware Ihres Motors

Die meisten komplexeren Motoren berücksichtigen dieses Problem und verfügen über einen zusätzlichen Eingang, der für den Anschluss an das Zutrittskontrollsystem vorgesehen ist.

Bestimmen Sie den Betriebsmodus Ihres Motors

Dieser Eingang erfordert ein 12-Volt-Hochsignal oder eine Erkennung eines geschlossenen Tors/Tasters.

Wir empfehlen dringend, das Servicehandbuch des Motors zu prüfen, um sicherzustellen, in welchem Modus Sie sich befinden, ob diese Option verfügbar ist und welche Spannung erwartet wird.

Für beide Fälle müssen Sie den Innentaster mit einem REX-Freigabeeingang am Zutrittscontroller verdrahten und an einem Eingang angeschlossen sein, der vom externen Tastauslöser isoliert ist.

Wenn der Motor ein Spannung-Hoch-Signal erwartet

Das Schloss nass verdrahten

Verbinden Sie die NO- und C-Anschlüsse am Türanschluss des Verkada-Zutrittscontrollers parallel zu diesem Eingang am Motor.

Das Schloss trocken mit einer externen Stromversorgung verdrahten

Verbinden Sie die NO- und C-Anschlüsse am Ausgang des Zutrittsstromcontrollers (APC) parallel zu diesem Eingang am Motor mit dem Türschloss. Verbinden Sie die NO- und C-Anschlüsse am APC mit einem zusätzlichen Türanschluss auf der Platine und stellen Sie, falls verfügbar, den APC so ein, dass er beide Ausgänge bei einem einzigen Eingang vom Verkada-Zutrittscontroller auslöst (Mehrtürmodus).

Wenn der Motor ein geschlossenes-Tor-Signal erwartet

In diesem Modus sollte der Motor nur auslösen, wenn zwei verschiedene Taster gleichzeitig gedrückt werden müssen.

⚠️ Wenn Sie in diesem Modus eine Spannung an den Motor anlegen, kann dies schwere Schäden an der Anlage verursachen.

Das Schloss nass verdrahten

Verwenden Sie ein externes Relais und verbinden Sie die NO- und C-Anschlüsse am Türanschluss des Verkada-Zutrittscontrollers parallel zu diesem Eingang am externen Relais. Am Ausgang dieses Relais verbinden Sie NO und C mit dem Eingang und dem Common des Motoreingangs.

Das Schloss trocken verdrahten

Verwenden Sie ein externes Relais, das ein Doppelpol-Einfachschalter (DPST) sein muss, und verbinden Sie die NO- und C-Anschlüsse am Türanschluss des Verkada-Zutrittscontrollers parallel zu diesem Eingang am externen Relais. Am Ausgang 1 dieses Relais verbinden Sie NO und C mit dem Eingang und dem Common des Motoreingangs. Am Ausgang 2 dieses Relais verbinden Sie den APC so, wie Sie ihn an den Verkada-Türanschluss anschließen würden.
