# Kabellose Assa-Abloy-Aperio-Schlösser einrichten

Assa Abloys Aperio-Technologie ist ein markenübergreifendes drahtloses Kommunikationsprotokoll, das um ihren Hub der AH-Serie zentriert ist.

### Bevor Sie beginnen

* [AC41](https://docs.verkada.com/docs/door-controller-ac41-datasheet.pdf)/[AC42](https://docs.verkada.com/docs/door-controller-ac42-datasheet.pdf)/[AC12](https://docs.verkada.com/docs/ac12-one-door-controller-datasheet.pdf) -Wird als ACU bezeichnet.

{% hint style="danger" %}
Der AC62 unterstützt keine drahtlosen Schlösser.
{% endhint %}

* Assa Abloy AH30.
* Von Assa Abloy unterstütztes Schloss.
  * A100
  * AU100
  * C100
  * DL100
  * E100
  * ES100
  * G100
  * H100
  * IN100
  * K100
  * KS100​
* Lesen Sie die gesamte Assa-Abloy-Dokumentation für die zu installierende Schlossserie.
* Bitte beachten Sie, dass der Verkada-Support nicht dafür beauftragt ist, Assa-Abloy-Hardware zu beheben.
  * Um herauszufinden, welches drahtlose Schloss im Aperio-Portfolio für Ihren Anwendungsfall geeignet ist, wenden Sie sich an einen Assa-Abloy-Vertreter.
  * Für Hintergrundinformationen siehe das [Assa Abloy Aperio-Produktleitfaden](https://docs.verkada.com/docs/verkada-assa-abloy-integration-setup-guide.pdf).

{% hint style="warning" %}
AH30 Gen5 ist derzeit das einzige unterstützte Hub-Modell.
{% endhint %}

***

## Wie der Integrationsprozess funktioniert

Der Integrationsprozess umfasst 2 Phasen:

* [Phase 1](#h_15ac852981): Installation und Konfiguration von Assa
  * Installieren Sie die drahtlosen Schlösser
  * Verdrahten Sie den AH30 zur Stromversorgung an die Verkada ACU
  * Schlösser in der Aperio-Software mit Hubs koppeln
* [Phase 2](#h_dbdc6eea08): Verkada-Command-Einrichtung
  * Controller beanspruchen und im Assa-Modus einrichten
  * Fügen Sie Türen mit der EAC-Adresse des Schlosses hinzu. Phase 1 der Integration ist, abgesehen von der Nutzung der RS-485 des Controllers zur Stromversorgung des AH30, völlig unabhängig von Verkada.

### Phase 1: Installation und Konfiguration von Assa

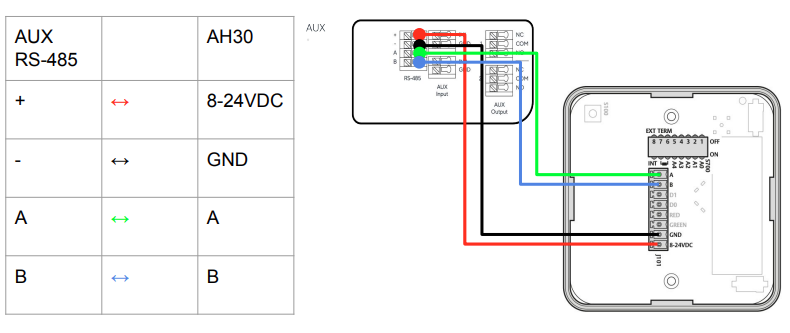

Verkada integriert sich speziell mit dem AH30-Hub, der mit der ACU kommuniziert.

* Beim AC41 wird der Hub an den RS-485-Bus der AUX-Kassette angeschlossen.
* Beim AC12/AC42 wird der Hub an den RS-485-Bus von Tür 1 angeschlossen.

{% hint style="warning" %}
Siehe [KB zu Best Practices für die Verdrahtung drahtloser Schlösser von Drittanbietern](/access-control/de/installation/wiring-best-practices-for-third-party-wireless-locks.md) für weitere Informationen.
{% endhint %}

Dieser Schritt wird zuerst ausgeführt, um den AH30 mit Strom zu versorgen. Es ist keine Command-Konfiguration erforderlich, bis die Schlösser und der Hub erfolgreich verbunden sind.

<div align="left" data-with-frame="true"><img src="/files/b86f33f049435e05fd6c9a05fb466f455262303a" alt=""></div>

{% hint style="danger" %}
Damit ein Access Controller für eine Assa-Integration verwendet werden kann, muss er in Command in den **Assa** Modus bereitgestellt werden.
{% endhint %}

Im **Assa Abloy** Modus kann die ACU keine herkömmlichen verdrahteten Türen steuern. Die ACU kann bis zu 16 drahtlose Schlösser steuern.

{% hint style="warning" %}
Drahtlose Schlösser sind drahtlose Produkte. Wenn die Funkreichweite ein Problem darstellt, stellen Sie sicher, dass der AH30 in Reichweite aller verbundenen Schlösser platziert ist.
{% endhint %}

#### Mehrere Hubs verdrahten

In vielen Installationen reicht ein Hub aufgrund der Entfernungsbegrenzungen zwischen dem AH30 und einem Aperio-Schloss nicht aus, um 16 Schlösser zu steuern. In diesen Fällen müssen Sie pro Access Controller mehr als einen Hub verwenden.

Dazu müssen die Datenleitungen (A\&B) alle in einer linearen Bus-Topologie als Daisy-Chain an die RS-485-Eingänge von AUX/Tür 1 angeschlossen werden. Eine Stern-Topologie wird nicht empfohlen und führt wahrscheinlich zu einer Leistungsminderung.

{% hint style="warning" %}
Jeder Hub benötigt eine eigene Stromversorgung von anderen Türports **oder** eine externe Stromversorgung.
{% endhint %}

**Datenleitungen**

{% stepper %}
{% step %}
**Verbinden Sie die Hubs in einer Daisy-Chain. Dadurch werden die Hubs zwar weiterhin parallel verdrahtet, aber es ist insgesamt weniger Verkabelung erforderlich. Anstatt dass alle Abzweigungen und Wago-Verbindungen zurück beim Controller zusammenlaufen, erfolgen sie bei jedem Hub in der Kette. Beachten Sie, dass die Terminator-DIP-Schalter 6 und 7 beim letzten Hub in der Daisy-Chain auf Ein gestellt werden sollten, wie in der Abbildung unten gezeigt.**

<div align="left" data-with-frame="true"><img src="/files/4e93601f65728df32446886119d2524efceff955" alt="" width="461"></div>
{% endstep %}

{% step %}
**Verwenden Sie eine Multiplexer-(MUX)-Platine, die RS-485 unterstützt.**
{% endstep %}
{% endstepper %}

#### Stromversorgung

* Bis zu 4 Hubs: Jeder Hub erhält Strom von einem der anderen RS-485-Blöcke. Der Stromkreis jedes Hubs ist völlig unabhängig von den anderen.
* Vier Hubs und mehr: Für jeden Hub über 4 ist eine externe Stromversorgung erforderlich.

#### Empfohlene Aperio-Konfigurationen

{% hint style="danger" %}
Verkada unterstützt in der Hub-Konfiguration nur den normalen Adressierungs-Offset, nicht die Legacy-Adressierung.
{% endhint %}

* Stellen Sie die Exchange Admin Center (EAC)-Adresse des Hubs physisch am HUB mithilfe der DIP-Schalter A0 bis A4 ein, statt per Softwarekonfiguration in der Aperio-Anwendung, und stellen Sie sicher, dass keine der Hub-Adressen über 15 liegen.
* Wenn Sie am AH30-Hub eine externe Antenne verwenden, stellen Sie sicher, dass DIP-Schalter 8 auf Aus steht.
* Nachdem Sie die Schlösser und den Hub auf den Standard-Funkkanälen gekoppelt haben, konfigurieren Sie die Funkkanäle auf 15, 20, 25
* Nachdem Sie die Schlösser und den Hub gekoppelt haben, ändern Sie alle Geräte in der Aperio-Anwendung vom Herstellungsmodus in den Kundenmodus.
* Sobald Sie Ihre Schlösser erfolgreich verbunden und die Konfigurationen abgeschlossen haben, notieren Sie sich alle EAC-Adressen der Türen. Diese Adressen werden verwendet, wenn die Schlösser in Command als Türen hinzugefügt werden.

### Phase 2: Verkada-Command-Einrichtung

{% stepper %}
{% step %}
**Fügen Sie die ACU zu Command hinzu, wählen Sie Assa Abloy als Gerätemodus aus und klicken Sie auf Aktivieren.**

<div align="left" data-with-frame="true"><img src="/files/4551dddd25c08821bbae83585d1e4b2002adda45" alt=""></div>
{% endstep %}

{% step %}
**Sobald die ACU hinzugefügt wurde und sich im Assa-Abloy-Modus befindet, navigieren Sie zum Controller und klicken Sie auf Tür hinzufügen.**
{% endstep %}

{% step %}
**Wählen Sie den Schlosstyp und die EAC-Adresse (aus der Aperio-Einrichtung) aus.**

<div align="left" data-with-frame="true"><img src="/files/da9d8a5a72f4158711726443fe05a6cdec726406" alt=""></div>
{% endstep %}

{% step %}
**Sobald Ihr Controller und das Schloss in Command verbunden und in Betrieb sind, sehen Sie die Tür auf der Seite des Controllers aufgelistet. Der Schlosstyp und die EAS-Adresse werden während des Einrichtungsprozesses konfiguriert. In dieser Ansicht erhalten Sie außerdem eine Live-Anzeige der Batterielaufzeit der Tür.**

\
Eine erfolgreiche Verbindung sollte dazu führen, dass das Schloss den Status "online" erhält.

<div align="left" data-with-frame="true"><img src="/files/d7ddd16eb73a31d1ec2cc447f9c84604848290e0" alt="" width="594"></div>

Eine weitere Stelle, um den Status Ihrer Schlösser zu überprüfen, ist die **Einstellungen** Seite des Controllers. In diesem Beispiel sehen Sie den Status aller zum Controller hinzugefügten Schlösser und den Zustand der AH30-Hubs.

<div align="left" data-with-frame="true"><img src="/files/2be8d7339fb96665549bec8c82f2b89afa34662b" alt=""></div>

​\
Die **Einstellungen** Seite der ACU signalisiert ebenfalls den Zustand der Verbindung.

<div align="left" data-with-frame="true"><img src="/files/f4e74c9bbd0cdd81dc624134b52bb8c9c3276ba4" alt=""></div>
{% endstep %}
{% endstepper %}

***

## Schritte zur Fehlerbehebung

Wenn Sie Probleme mit Ihrer Integration haben, empfehlen wir diese Tipps:

{% stepper %}
{% step %}
**Überprüfen Sie, ob sich Ihre ACU im Assa-Abloy-Modus befindet: Wenn Sie vergessen haben, sie auf Assa-Abloy-Modus einzustellen, müssen Sie sie außer Betrieb nehmen und erneut hinzufügen.**
{% endstep %}

{% step %}
**Vergewissern Sie sich, dass die Assa-Abloy-Schlösser und AH30s erfolgreich gekoppelt wurden; dies können Sie am LED-Status des AH30 erkennen, er sollte dauerhaft grün sein.**
{% endstep %}

{% step %}
**Überprüfen Sie, ob die LED des Schlosses das erwartete Verhalten zeigt. Eine blinkende rote LED kann auf Kommunikationsfehler, niedrigen Batteriestand oder darauf hinweisen, dass sich das Schloss im Manipulationszustand befindet.**
{% endstep %}

{% step %}
**Welche LED-Reaktion sehen Sie am AH30-Hub, wenn Sie am Schloss einen Badge-Vorgang durchführen? Sie sollte schnell gelb blinken und damit eine erfolgreiche Übertragung anzeigen.**

Wenn Übertragungsfehler auftreten, konfigurieren Sie das Schloss bitte in der Aperio-Anwendung so, dass es mit einem Polling-Intervall von 5 Sekunden betrieben wird. **HINWEIS**. Dies entlädt die Batterie des Schlosses schneller.
{% endstep %}

{% step %}
**Überprüfen Sie die Batterielaufzeit des Schlosses, und falls Sie unsicher sind, versuchen Sie, die Batterien zu ersetzen.**
{% endstep %}

{% step %}
**Befinden sich der Hub bzw. die Schlösser auf den empfohlenen Funkkanälen 15, 20, 25? Wenn nicht, konfigurieren Sie dies bitte in der Aperio-Anwendung.**
{% endstep %}

{% step %}
**Befinden sich die Schlösser und Hubs im Kundenmodus? Wenn nicht, konfigurieren Sie dies bitte in der Aperio-Anwendung vom Herstellungsmodus aus.**
{% endstep %}

{% step %}
**Vergewissern Sie sich, dass die EAC-Adressen für jedes Assa-Abloy-Schloss erfolgreich konfiguriert wurden.**
{% endstep %}

{% step %}
**Vergewissern Sie sich, dass die bei der Einrichtung der Tür in Command angegebenen EAC-Adressen korrekt sind.**
{% endstep %}
{% endstepper %}

***

{% hint style="info" %}
**Möchten Sie es in Aktion sehen?** Sehen Sie sich das [Video-Tutorial](https://youtu.be/Q28GD2CGQLI).
{% endhint %}


---
