# Einrichtung kabelloser Schlösser der Schlage-AD-Serie

Verkada kann mit dem kabellosen Schlage-AD400-Schloss integriert werden. Bei dieser Integration wird ein Schlage-PIM400-485-Hub mit einem Verkada-Zutrittscontroller (AC12/AC42/AC41) verdrahtet, damit der Hub drahtlos mit Schlage-AD400-Schlössern kommunizieren kann.

***

### Bevor Sie beginnen

Sie benötigen Folgendes:

* [AC41](https://docs.verkada.com/docs/door-controller-ac41-datasheet.pdf)/[AC42](https://docs.verkada.com/docs/door-controller-ac42-datasheet.pdf)/[AC12](https://docs.verkada.com/docs/ac12-one-door-controller-datasheet.pdf) -Wird als ACU bezeichnet.

  **Hinweis:** Der AC62 unterstützt keine drahtlosen Schlösser.
* Mobil-App Schlage Utility Software (SUS) installiert, nur mit Android-Geräten kompatibel
* SUS-Kabel
* PIM 400-485 (PIM)
* AD400-Schloss

{% hint style="warning" %}
Die erforderlichen Komponenten variieren je nach Installation. Wenden Sie sich für Unterstützung bitte an Ihren Allegion-ESE.
{% endhint %}

#### Was Sie wissen müssen

* Im **Schlage** Im Modus kann die ACU herkömmliche verkabelte Türen/Verkada-Reader nicht steuern.
* Die ACU kann bis zu 16 kabellose Schlösser steuern. Wenn Sie die Möglichkeit, mehr als 4 Türen hinzuzufügen, nicht sehen, wenden Sie sich bitte an den Verkada-Support.

***

## Installieren Sie das AD400-Schloss

Installieren Sie das AD400 an der Tür gemäß den mit dem Schloss gelieferten Anweisungen. Links zu den Installationsanweisungen für Schlösser der AD-Serie finden Sie hier:

* [Installationsanweisungen für das zylindrische Schlage-Modell der AD-Serie](https://us.allegion.com/content/dam/allegion-us-2/web-documents-2/InstallInstructions/Schlage_AD-Series_for_Cylindrical_Installation_Instructions_102104.pdf)
* [Installationsanweisungen für das Einsteckschloss Schlage der AD-Serie](https://us.allegion.com/content/dam/allegion-us-2/web-documents-2/InstallInstructions/Schlage_AD-Series_for_Mortise_Installation_Instructions_102106.pdf)

{% hint style="warning" %}
Die Kabel sind empfindlich und sollten vorsichtig behandelt werden. Wenn Kabel eingeklemmt werden, kann die Leistung des Schlosses beeinträchtigt werden. Wenn der Deckel nicht ordnungsgemäß verschraubt ist, kann dies den Auslöseschalter für Manipulationen triggern und dazu führen, dass das Schloss Fehler ausgibt.
{% endhint %}

***

## Verdrahten Sie das PIM mit einer ACU

Sie müssen das PIM zuerst mit Strom versorgen, indem Sie es mit einer ACU verdrahten. Weitere PIM-spezifische Informationen finden Sie in [Schlages Benutzerhandbuch zum PIM400-485 der AD-Serie](https://us.allegion.com/content/dam/allegion-us-2/web-documents-2/UserGuide/Schlage_AD-Series_PIM400-485_User_Guide_-_English_110433.pdf).

{% hint style="warning" %}
Siehe [KB zu Best Practices für die Verdrahtung drahtloser Schlösser von Drittanbietern](/access-control/de/installation/wiring-best-practices-for-third-party-wireless-locks.md) für weitere Informationen.
{% endhint %}

### AC41

Das PIM wird über ein einzelnes RS-485-Leitungspaar mit der AC41 verbunden. Das bedeutet, dass Sie 2 Leitungen für Daten und 2 Leitungen für die Stromversorgung verwenden müssen.

* Für AC41-Integrationen verdrahten Sie das PIM mit den RS-485-Eingängen an der **AUX** Kassette.

{% hint style="info" %}
\+ > 12 VDC +

\- > 12 VDC -\
A > TDA -\
B > RDB +
{% endhint %}

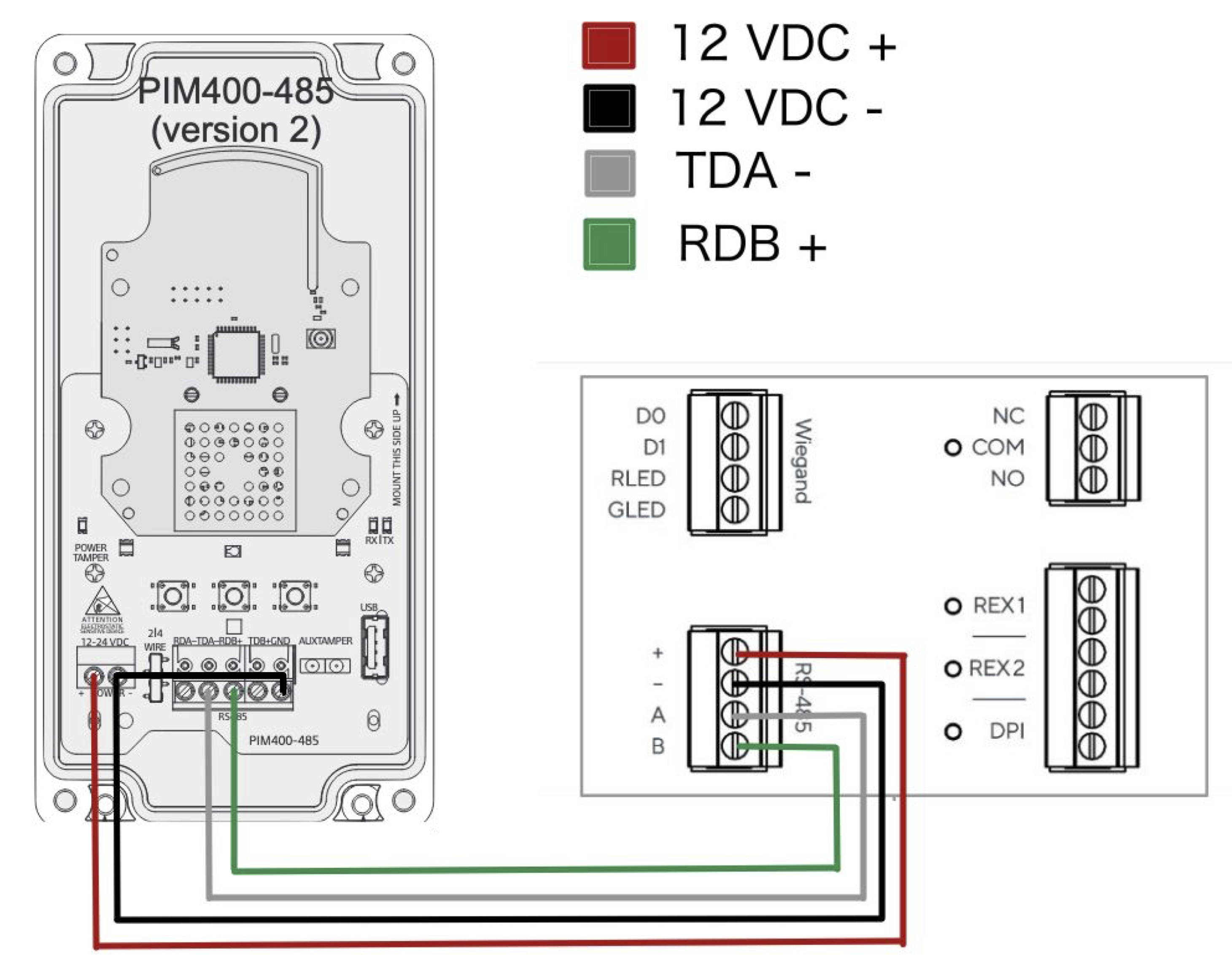

### AC12/AC42

Das PIM wird über ein einzelnes RS-485-Leitungspaar an Türanschluss 1 mit der AC12/AC42 verbunden. Das bedeutet, dass Sie 2 Leitungen für Daten und 2 Leitungen für die Stromversorgung verwenden müssen.

* Für AC12-Integrationen verdrahten Sie das PIM mit den RS-485-Eingängen an **Leser 1**.
* Für AC42-Integrationen verdrahten Sie das PIM mit den RS-485-Eingängen an **Tür 1**.

{% hint style="info" %}
\+ > 12 VDC +

\- > 12 VDC -\
A > TDA -\
B > RDB +
{% endhint %}

<div align="left" data-with-frame="true"><img src="/files/ab066f1ab81d27a54f251552b0e352f292831abe" alt=""></div>

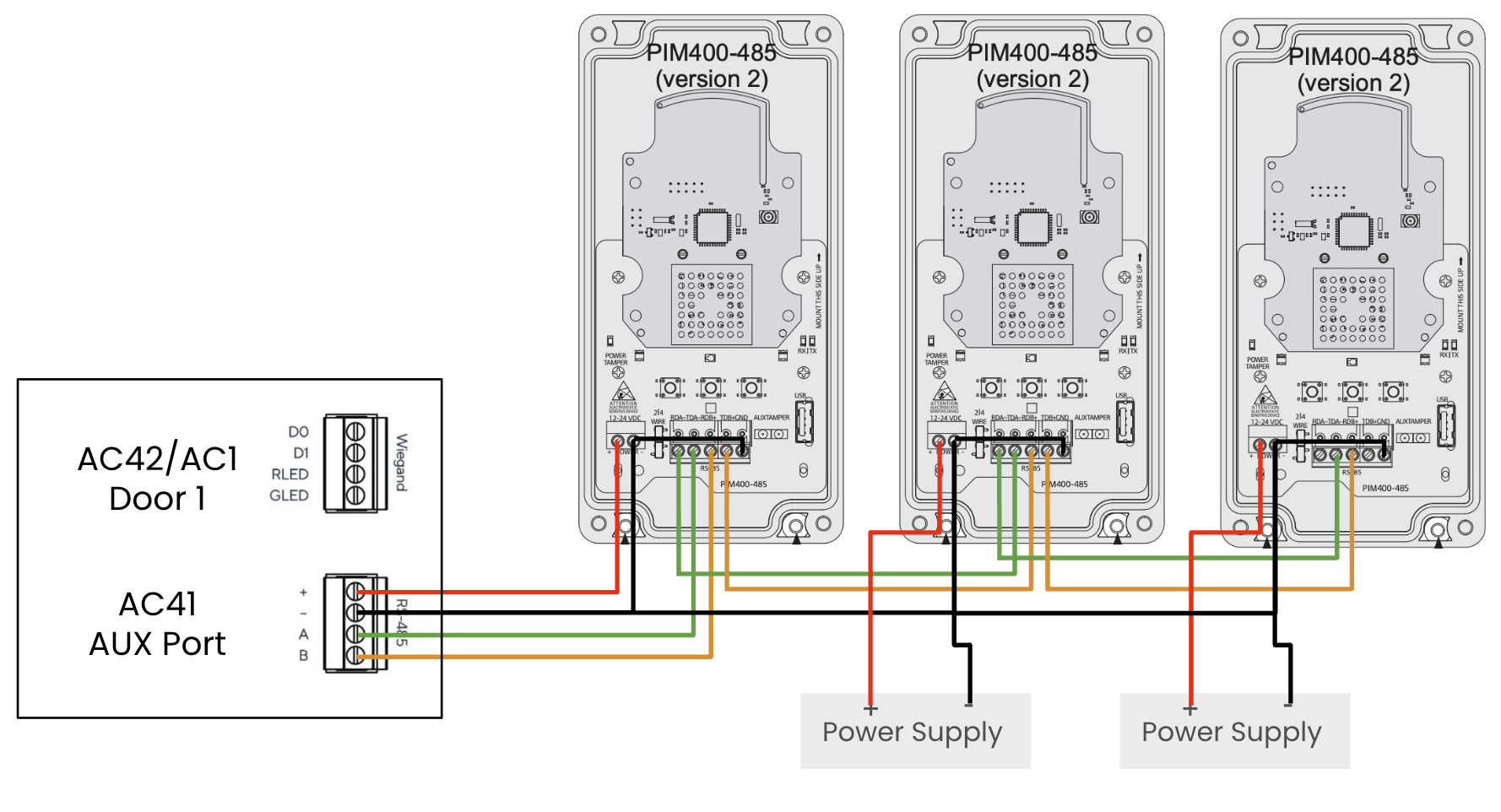

### Verdrahten Sie mehrere PIM-Hubs mit einer ACU

{% hint style="danger" %}
ACUs unterstützen keine Daisy-Chain-Stromversorgung für mehrere PIM-Hubs; allerdings **tun sie** erfordert die Reihenschaltung der Daten in einer linearen Bus-Topologie.
{% endhint %}

* Pro ACU können bis zu 4 PIM-Hubs verdrahtet werden.
* Jeder Hub muss einzeln mit Strom versorgt werden.
  * AC41/AC42: Kann den Strom von anderen Türanschlüssen oder von einem externen Netzteil für jedes zusätzliche PIM beziehen.
  * AC12: Für jedes zusätzliche PIM sind externe Netzteile erforderlich.
* Datenleitungen (A\&B) müssen alle in Reihe geschaltet werden mit **AUX/Tür 1 RS-485** Eingängen in einer linearen Bustopologie.
  * Eine Stern-Topologie wird nicht empfohlen und führt wahrscheinlich zu einer verschlechterten Leistung.

<div align="left" data-with-frame="true"><img src="/files/35f2d901964e4292f0741fafd06aad186364f7d1" alt=""></div>

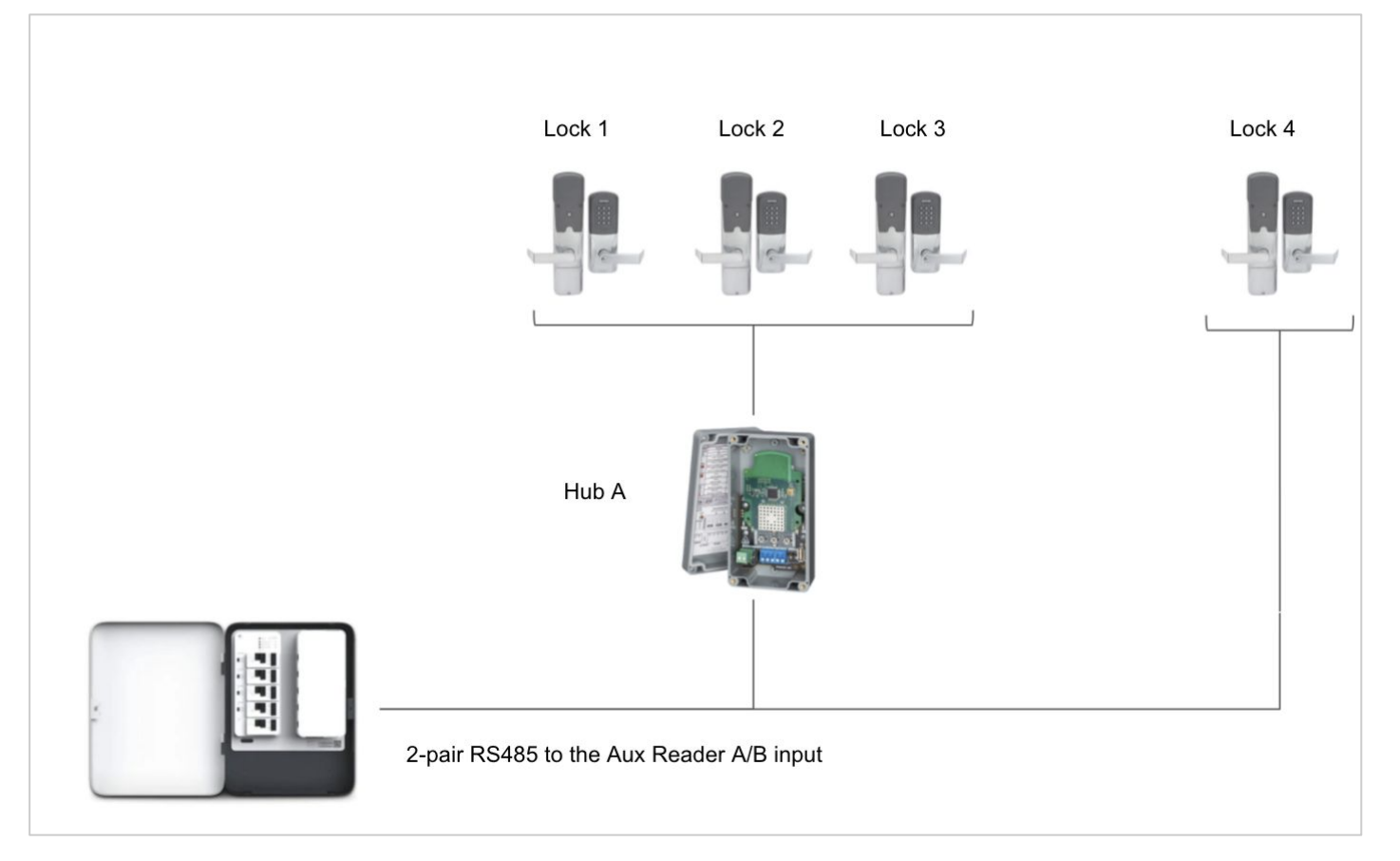

#### Kombinieren Sie AD400s und AD300s an derselben ACU

Verkadas ACU unterstützt die Kombination von drahtlosen Schlössern über den PIM400-485-Hub und verdrahteten AD300-Schlössern.

<div align="left" data-with-frame="true"><img src="/files/b2a543099493b36bf3736b025fcbffcca182e381" alt=""></div>

***

## Konfigurieren Sie das AD400 und das PIM

Da das AD400 und das PIM nun installiert sind, können Sie sie programmieren und mithilfe der SUS-App miteinander verbinden.

### Mobilgerät-Schloss koppeln

Folgen Sie den Anweisungen zum **Mobilgerät mit Schloss koppeln** in der **AD-Serie-Schlösser und -Controller** im Abschnitt [SUS-Android-Benutzerhandbuch](https://commercial.schlage.com/content/dam/allegion-us-2/web-files/schlage/technical-documents/SUS_for_Android_User_Guide_113628.pdf). Auf der unsicheren Seite der Tür verfügt das Schloss an der Unterseite über einen USB-A-Anschluss mit einer Gummiabdeckung, an die Sie das SUS-Kabel anschließen können.

### Mobilgerät mit PIM400 koppeln

Folgen Sie den Anweisungen zum **Mobilgerät mit PIM400 oder PIB300 koppeln** in der **AD-Serie-Schlösser und -Controller** im Abschnitt [SUS-Android-Benutzerhandbuch](https://commercial.schlage.com/content/dam/allegion-us-2/web-files/schlage/technical-documents/SUS_for_Android_User_Guide_113628.pdf).

{% hint style="danger" %}
Wenn das PIM oder AD400 bereits mit einem anderen Telefon gekoppelt ist, funktionieren diese Schritte nicht, und Sie müssen das PIM/AD400 auf Werkseinstellungen zurücksetzen.
{% endhint %}

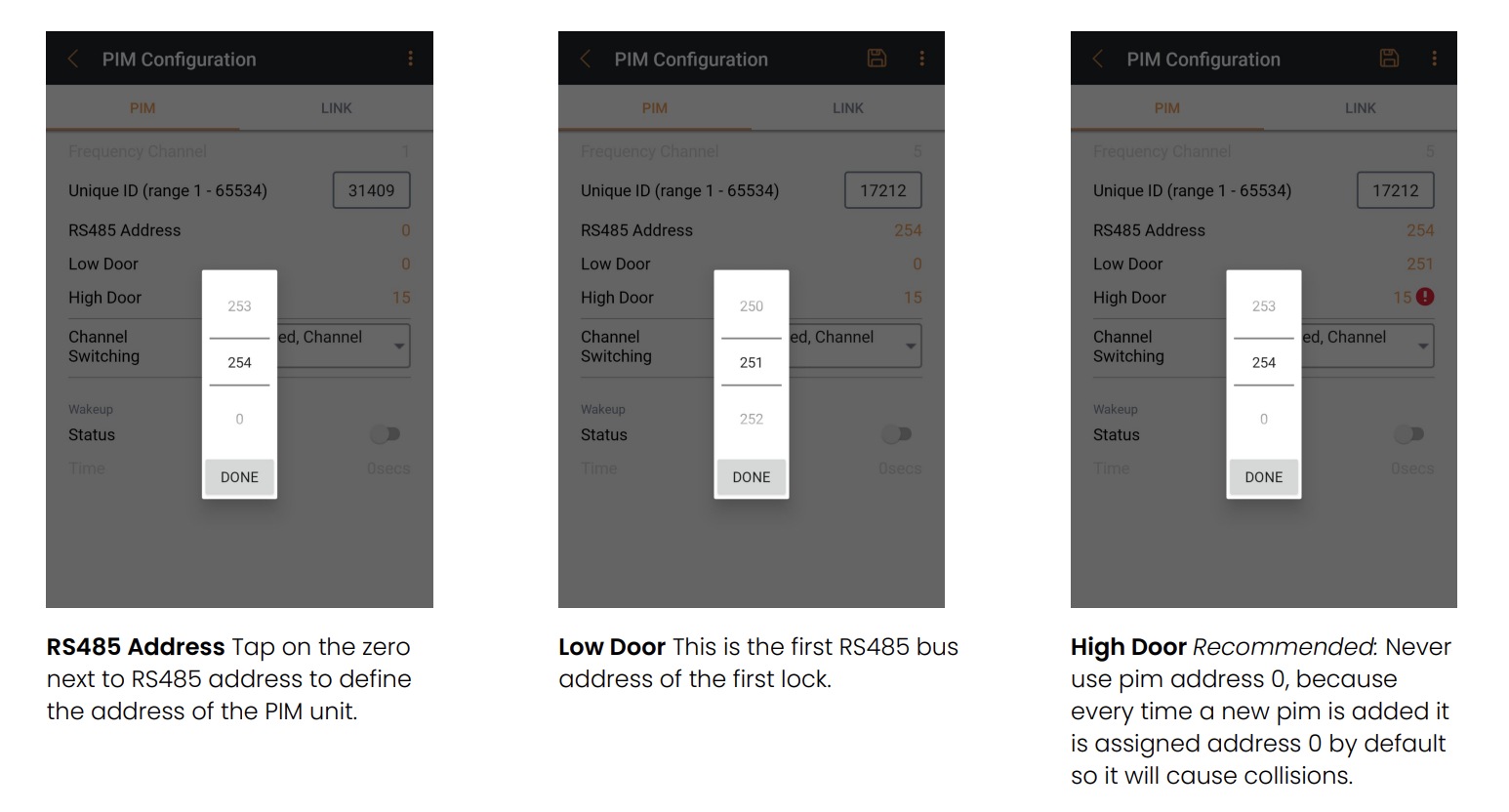

### PIM mit der SUS-Anwendung programmieren

{% stepper %}
{% step %}
**Tippen Sie auf Gerätekonfiguration, um mit der Definition der PIM-Adresse zu beginnen.**
{% endstep %}

{% step %}
**Erforderlich. Definieren Sie diese Felder:**

* **RS485-Adresse**—Adresse des PIM in Bezug auf die ACU.
* **Untere Tür**—Adresse der ersten Tür, die zum PIM gehört.
* **Obere Tür**—Adresse der letzten Tür, die das PIM steuert.
  {% endstep %}
  {% endstepper %}

{% hint style="warning" %}
Die Adressen für untere und obere Tür müssen 4 Einheiten voneinander entfernt sein. Beispiel: Stellen Sie die RS485-Adresse auf 0 ein. Die Adresse der unteren Tür auf 0 und die der oberen Tür auf 3. Dies ist wichtig, wenn im Setup mehrere Hubs/Schlösser vorhanden sind. Die Adressierung von Schlössern darf **nie** sich überschneiden, daher müssen die Schlösser beim nächsten Hub bei 4 für unten und 7 für oben beginnen.
{% endhint %}

**Beispiel**: Stellen Sie die PIM-Adresse auf 254 und ihren Türadressbereich von 251–254 ein

<div align="left" data-with-frame="true"><img src="/files/72fa2112ee4254e78c176085c5f587de1c2acd46" alt=""></div>

### Verbinden Sie das PIM400 und das AD400

Folgen Sie den Anweisungen zum **PIM400 in den Verbindungsmodus versetzen** in der **AD-Serie-Schlösser und -Controller** im Abschnitt [SUS-Android-Benutzerhandbuch](https://commercial.schlage.com/content/dam/allegion-us-2/web-files/schlage/technical-documents/SUS_for_Android_User_Guide_113628.pdf). Alternativ siehe das [Verbindungsprozess für Schlage AD-400 mit PIM-400-485](https://www.youtube.com/watch?v=QtNRbXmugXo) YouTube-Video von Allegion dazu, wie AD400 und PIM400 verbunden werden.

{% hint style="warning" %}
Um das AD400-Schloss in den Verbindungsmodus zu versetzen, drücken und halten Sie den inneren Hebel oder die Druckstange des Fluchtgeräts und legen Sie entweder ein Berechtigungsmedium am Leser vor (Karte oder Schlüsselanhänger) oder drücken Sie die **#** Taste auf dem Tastenfeld (wenn Sie ein Schloss mit Tastenfeld verwenden).
{% endhint %}

Wiederholen Sie den Verbindungsprozess für jedes AD400, das Sie mit diesem PIM verbinden möchten, und für jedes mit der ACU verbundene PIM.

***

## Fügen Sie ACU und Schlösser zu Verkada Command hinzu

{% stepper %}
{% step %}
**Gehen Sie in Verkada Command zu Alle Produkte > Geräte.**
{% endstep %}

{% step %}
**Klicken Sie auf Gerät hinzufügen.**
{% endstep %}

{% step %}
**Geben Sie Ihre ACU-Seriennummer ein und klicken Sie auf 1 Gerät hinzufügen.**
{% endstep %}

{% step %}
**Klicken Sie in der Liste der nicht zugewiesenen Geräte auf den neuen Zutrittscontroller und klicken Sie auf Einrichten.**
{% endstep %}

{% step %}
**Unter Einrichtung:**

1. Stellen Sie sicher, dass sich die ACU im **Schlage** Gerätemodus befindet.
2. Stellen Sie sicher, dass eine Site, ein Gebäude und ein Stockwerk zugewiesen sind.
   {% endstep %}
   {% endstepper %}

### Eine AD400-Tür hinzufügen

{% stepper %}
{% step %}
**Gehen Sie in Command zu Alle Produkte > Zutritt.**
{% endstep %}

{% step %}
**Klicken Sie oben auf Controller.**
{% endstep %}

{% step %}
**Wählen Sie die mit dem PIM verdrahtete ACU aus.**

1. Klicken Sie oben rechts auf **Hinzufügen**.
2. Geben Sie einen eindeutigen **Türnamen ein.**
3. Setzen Sie **den Schlosstyp auf Drahtlos - AD-400.**
4. Geben Sie die entsprechende **Schlossadresse** und **Hub-Adresse ein.**
   {% endstep %}

{% step %}
**Sie sollten die gekoppelte PIM- und Türadresse in der SUS-App sehen können. Sobald diese Informationen eingegeben sind, sind sie der Tür zugeordnet.**

<div align="left" data-with-frame="true"><img src="/files/07c38d018e60958dd0aabe803b0586696e7a7028" alt="" width="600"></div>
{% endstep %}

{% step %}
**AD400s verfügen über einen Türpositionsindikator (DPI) und einen Anforderung-zum-Verlassen-Schalter (REX), die im Gerät integriert sind. Auf der Einstellungsseite des Türinstallateurs können Sie sehen, dass sowohl DPI als auch REX standardmäßig aktiviert sind. Wenn für Ihr DPI zusätzliche, nicht installierte Türhardware erforderlich ist, deaktivieren Sie den DPI.**

<div align="left" data-with-frame="true"><img src="/files/3b6d8fee4f846cdff31c3cc9e5bff72b13455cd5" alt="" width="298"></div>

Sie sollten Ihre neu hinzugefügte AD400-Tür unter der Access-Controller-Seite in Command aufgelistet sehen. Die Synchronisierung kann einige Zeit dauern. Testen Sie nach 5-10 Minuten eine Schlüsselkarten- oder Schlüsselcodeeingabe, um die Verbindung herzustellen, falls bei einer Aktualisierung der Command-Seite das Schloss nicht als verbunden angezeigt wird.

<div align="left" data-with-frame="true"><img src="/files/bfac4707fa3d4805f13449232985163379f67925" alt="" width="603"></div>
{% endstep %}
{% endstepper %}

***

## Leitlinien zur Fehlerbehebung

* Vergewissern Sie sich, dass sich Ihre Zutrittscontroller-Einheit (ACU) im **Schlage-Modus**. Wenn Sie vergessen haben, sie auf **Schlage-Modus**, müssen Sie sie außer Betrieb nehmen und erneut hinzufügen.
* Testen Sie die Tür im Demo-Modus mit der SUS-Anwendung, um die Verbindung zwischen PIM und Tür sicherzustellen.
* Stellen Sie sicher, dass jede PIM- und AD400-Adresse erfolgreich konfiguriert ist und mit den Command-Konfigurationen übereinstimmt.


---
