Überwachte Verdrahtung für die Zutrittskontrolle

Erfahren Sie, wie die Überwachung es einem Verkada-Zutrittscontroller ermöglicht, unterbrochene und kurzgeschlossene Verkabelung zu erkennen

Durch Überwachung können alle Zutrittskontrollprodukte der zweiten Generation oder neuer erkennen, ob ein REX oder ein DPI mit verdrahtetem normalerweise offenen (NO) Kontakt unterbrochen wurde oder ob ein mit verdrahtetem normalerweise geschlossenem (NC) Kontakt kurzgeschlossen wurde, und eine Benachrichtigung, ein Ereignis am AUX-Ausgang oder einen Alarm auslösen, wenn dies als Verkada-Alarme-Auslöser festgelegt ist. Wir unterstützen außerdem überwachte Verdrahtung für Alarme die separat konfiguriert und verwendet wird.

Überwachungsarten

Die meisten Zutrittscontroller unterstützen Einzel-EOL- und Doppel-EOL-Überwachung. Diese 2 Überwachungsarten können auf REX- und DPI-Sensoren angewendet werden, die entweder normalerweise offen (NO) oder normalerweise geschlossen (NC) verdrahtet sind. Die Widerstände sollten so nah wie möglich an den Geräten platziert werden, um einen Kurzschluss oder eine Unterbrechung der Leitung am Leitungsende zu verhindern.

Überwachte Verdrahtung ist derzeit für den AC41 nicht verfügbar.

Einzel-EOLR-Überwachung

Widerstand	Normally Closed (NC)	Normally Open (NO)
0 Ω	Kurzgeschlossener Stromkreis; Störungszustand	Kurzgeschlossener Stromkreis oder Schließereignis; Alarm ausgelöst
1000 Ω	Normalzustand	Normalzustand
Unendliche Ω	Unterbrochener Draht oder Öffnungsereignis; Alarm ausgelöst	Unterbrochener Draht; Störungszustand

Doppel-EOLR-Überwachung

Widerstand	Normally Closed (NC)	Normally Open (NO)
0 Ω	Kurzgeschlossener Stromkreis; Störungszustand	Kurzgeschlossener Stromkreis; Störungszustand
1000 Ω	Normalzustand	Schließereignis; Alarm ausgelöst
2000 Ω	Öffnungsereignis; Alarm ausgelöst	Normalzustand
Unendliche Ω	Unterbrochener Draht; Störungszustand	Unterbrochener Draht; Störungszustand

EOL-Widerstände müssen 1000 Ω haben.

Verdrahten Sie EOL-Widerstände mit Ihrem Zutrittscontroller

Die Widerstände sollten immer am Ende des Stromkreises und so nah wie möglich am Sensor installiert werden. Die Installation von EOL-Widerständen am Panel kann den Zweck der Überwachung beeinträchtigen.

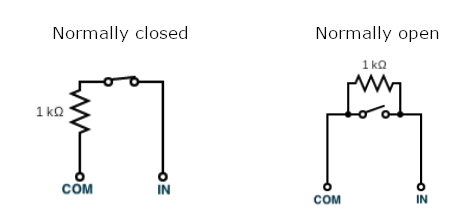

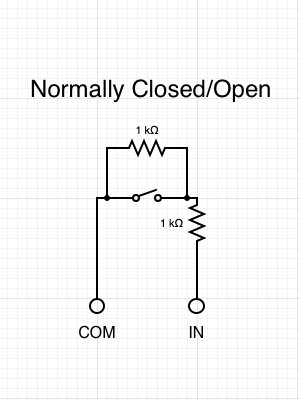

Einzel-EOLR Doppel-EOL

Einrichten von EOL-Widerständen in Command

1

Gehen Sie in Verkada Command zu Alle Produkte > Access.

2

Wählen Sie eine Site aus dem Dropdown-Menü „Alle Sites“ aus.

3

Wählen Sie eine Tür aus und klicken Sie auf Einstellungen.

4

Wählen Sie unter Hardware aus, wo sich der EOL-Widerstand befindet. Überwachte Verdrahtung kann in den folgenden Abschnitten konfiguriert werden:

a. DPI b. REX1 c. REX2

5

Wählen Sie neben dem Dropdown-Menü Überwachte Verdrahtung den richtigen EOL-Widerstand für die Tür aus.

6

Kacheln für überwachte Ereignisse werden automatisch angezeigt, sobald sie aktiviert sind.

Wenn Sie die überwachte Verdrahtung aktivieren, stellen Sie sicher, dass die Widerstände vorhanden sind, da dies sonst zu Fehlalarmen führt.

Benachrichtigungen

Überwachte Alarme werden wie Türereignisse behandelt, ähnlich wie Türen, die gewaltsam geöffnet wurden. Sie können einen AUX-Ausgang so konfigurieren, dass er bei einem erkannten Manipulationsereignis ein Blitzlicht oder einen Alarm auslöst, um unbefugte Personen abzuschrecken. Siehe Zutrittskontrollereignis-Benachrichtigungen konfigurieren um EOL-Widerstandsalarme zu konfigurieren.

Wenn ein REX so konfiguriert ist, dass er eine Tür beim Auslösen entriegelt, statt zur Erkennung des Verlassens des Bereichs, wird die Tür dennoch entriegelt, wenn die konfigurierte überwachte Verdrahtung ausgefallen ist und für eine NO- und NC-Konfiguration ein vollständiger Kurzschluss oder ein offener Stromkreis erkannt wird.
