Empfohlene Kabel für Zutrittscontroller

Erfahren Sie die Empfehlungen zur Auswahl von Kabeln für Verkada-Zutritts-Türcontroller

Die Verkada Zutrittskontrolleinheiten (ACUs) können Verkada-Leser über RS-485 und standardmäßige Wiegand-Leser unterstützen.

Diese Liste zeigt die Drahttypen und maximalen Längen, die für die Verwendung mit den Verkada-Zutrittscontrollern (ACs) empfohlen werden. Alle Kabel müssen aus verseilten Leitern aus reinem Kupfer bestehen; Materialien wie kupferkaschierter Aluminiumdraht (CCAW) werden nicht empfohlen.

Die Verdrahtungsmethoden müssen dem National Electrical Code, ANSI/NFPA 70, den örtlichen Vorschriften und den zuständigen Behörden entsprechen.

Signal	AWG	Verdrilltes Paar	Leiter	Geschirmt	Maximale Länge
Leseroption 1	22	Ja		Ja	250 ft (76 m)
Leseroption 2	20	Ja		Ja	300 ft (91 m)
Leseroption 3	18	Ja		Ja	500 ft (152,4 m)
Stromversorgung (22 AWG)	22		Ja	Ja	600 ft (182,8 m)
Stromversorgung (18 AWG)	18		Ja	Ja	1.500 ft (457,2 m)
Anforderung zum Verlassen	22/18		Ja	Ja	1.500 ft (457,2 m)
Türkontakt	22		Ja	Ja	1.500 ft (457,2 m)

Verwenden Sie 1 verdrilltes Paar für – (Masse) und + (Stromversorgung) sowie 1 verdrilltes Paar für die Daten (D0/D1 für einen Wiegand-Leser oder A/B für einen Verkada-Leser).

Sie können AC-Kombi-/Trunk-Verkabelung verwenden, solange jedes einzelne Kabel geschirmt ist und die richtige Drahtstärke hat.

Es ist erforderlich zu verwenden nur geschirmte Verkabelung für alle Eingänge an der ACU zu verwenden. Alle mit dem Zutrittscontroller verbundenen Komponenten, einschließlich Schlössern, müssen mit geschirmter Verkabelung angeschlossen werden. Wenn geschirmte Verkabelung nicht verwendet und nicht ordnungsgemäß geerdet wird, kann dies zu schlechter Leserleistung oder Schäden am Zutrittscontroller führen.

Tipp: Um festzustellen, ob Ihr Kabel geschirmt ist: Achten Sie auf eine metallische Folie um die Drähte und einen blanken Metall-Drain-Draht.

Erdung Ihrer Installation

1

Verbinden Sie den Drain-Draht (blankes Metall) vom Leser mit dem Drain-Draht (blankes Metall) in der geschirmten Verkabelung.

2

Verbinden Sie den Drain-Draht in der Verkabelung mit der Erdung. Idealerweise sollte Ihre Erdungsverbindung in der Nähe des Lesers liegen. Zum Beispiel an Erdungspunkten wie einer geerdeten Abzweigdose oder einem Türrahmen.

3

Alternativ können Sie, wenn Sie den Drain-Draht am Leser nicht erden können, die Erdung am AC über eine geerdete Abzweigdose, eine Erdungsschiene oder den negativen Batterieanschluss des Zutrittscontrollers herstellen. Wenn Sie eine Batterie verwenden, können Sie die Verbindung aufteilen (eine Verbindung zur Batterie und eine weitere zum Drain-Draht).

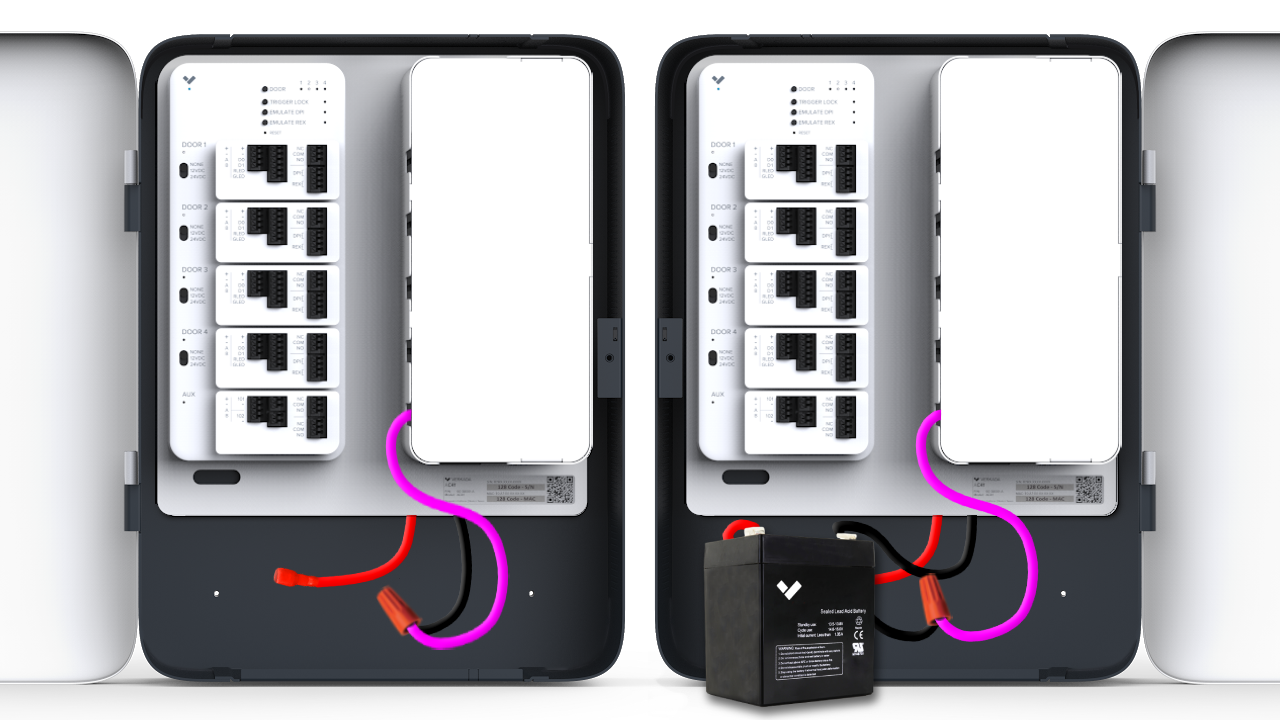

Das Bild zeigt, wie der Drain-Draht mit dem negativen (schwarzen) Batterieanschluss des AC verbunden werden könnte:

• Der rote Draht steht für den positiven Batterieanschluss; der rosa Draht steht für den blanken Metall-Drain-Draht.
• Der AC links hat den Drain-Draht direkt mit dem schwarzen Batteriedraht verbunden.
• Der AC rechts zeigt den Drain-Draht, der mit dem negativen Batterieanschluss verbunden ist.
• Bei allen anderen Zutrittskontrollmodellen gibt es am Gehäuse des Geräts einen dedizierten Anschlussstift für die Erdung.

Die COM- und – (negativen) Anschlüsse am Zutrittscontroller sind nicht als Erdung zu verwenden. Dies kann Ihre Geräte beschädigen. Nur ein Ende des Drain-Drahts sollte mit der Erdung verbunden sein. Das andere Ende sollte mit nichts verbunden sein.
