Brandmeldezentrale mit AC41

Integrieren Sie Ihre Schlösser ordnungsgemäß in ein Brandmeldesystem

Einige Zutrittskontrollinstallationen erfordern, dass die Schlösser an die Brandmeldezentrale (FACP) angeschlossen werden. Dadurch kann die FACP bei einem aktiven Brandalarm bestimmte Türen entriegeln oder die Stromversorgung zu ihnen unterbrechen. In der Regel umfasst die Gruppe der entriegelten Türen Notausgänge, Treppentüren, Aufzugsvorraumtüren sowie Außenzugänge oder -ausgänge.

Jeder Bundesstaat, jeder Landkreis und jede Kommune hat unterschiedliche Anforderungen. Einige können strenger sein als andere. Es liegt in der Verantwortung des Installateurs, festzustellen, welche Anforderungen erfüllt werden müssen.

Auf hoher Ebene wird das FACP-Relais direkt an den FACP-Trigger-Eingang des Access-Power-Controllers verdrahtet. Zusätzlich können Sie einen Not-REX-Taster anschließen, um das Magnetschloss freizugeben.

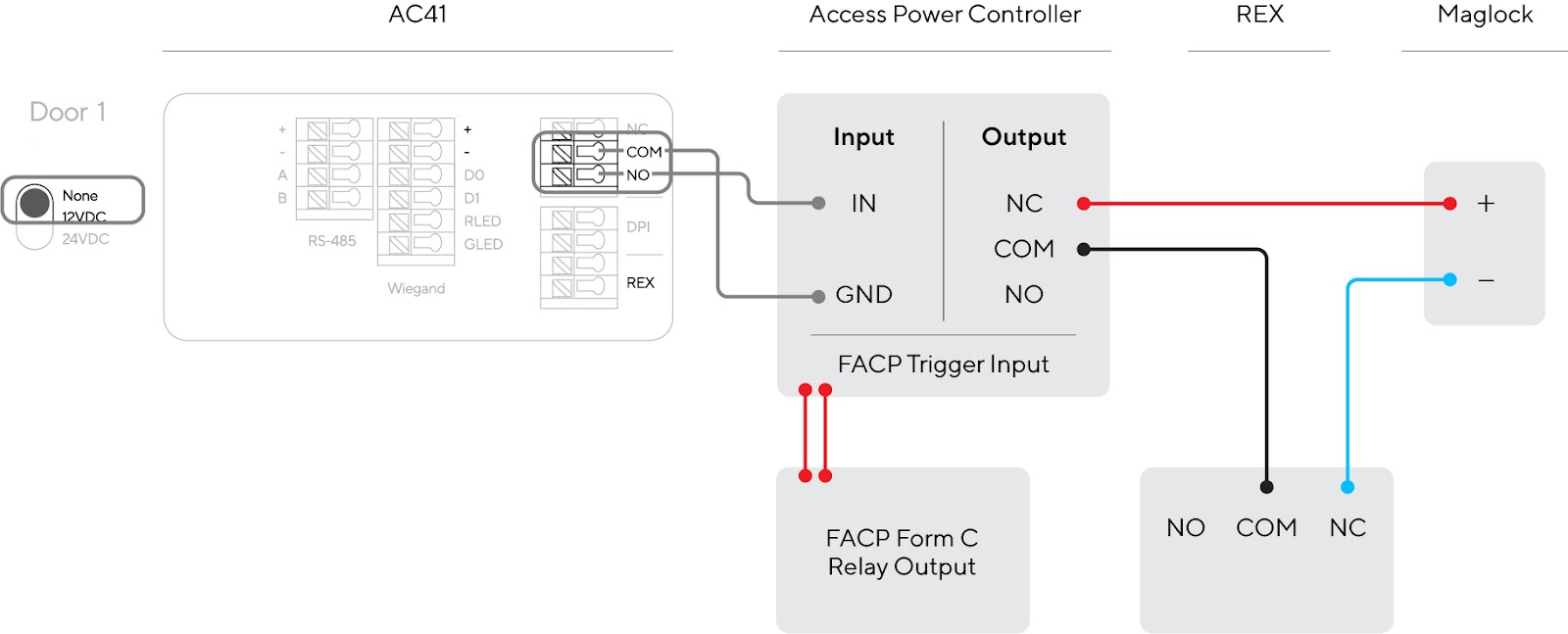

Verdrahtungsdiagramm von FACP zu Access-Power-Controller / Netzteil

---

Installationsbeispiele

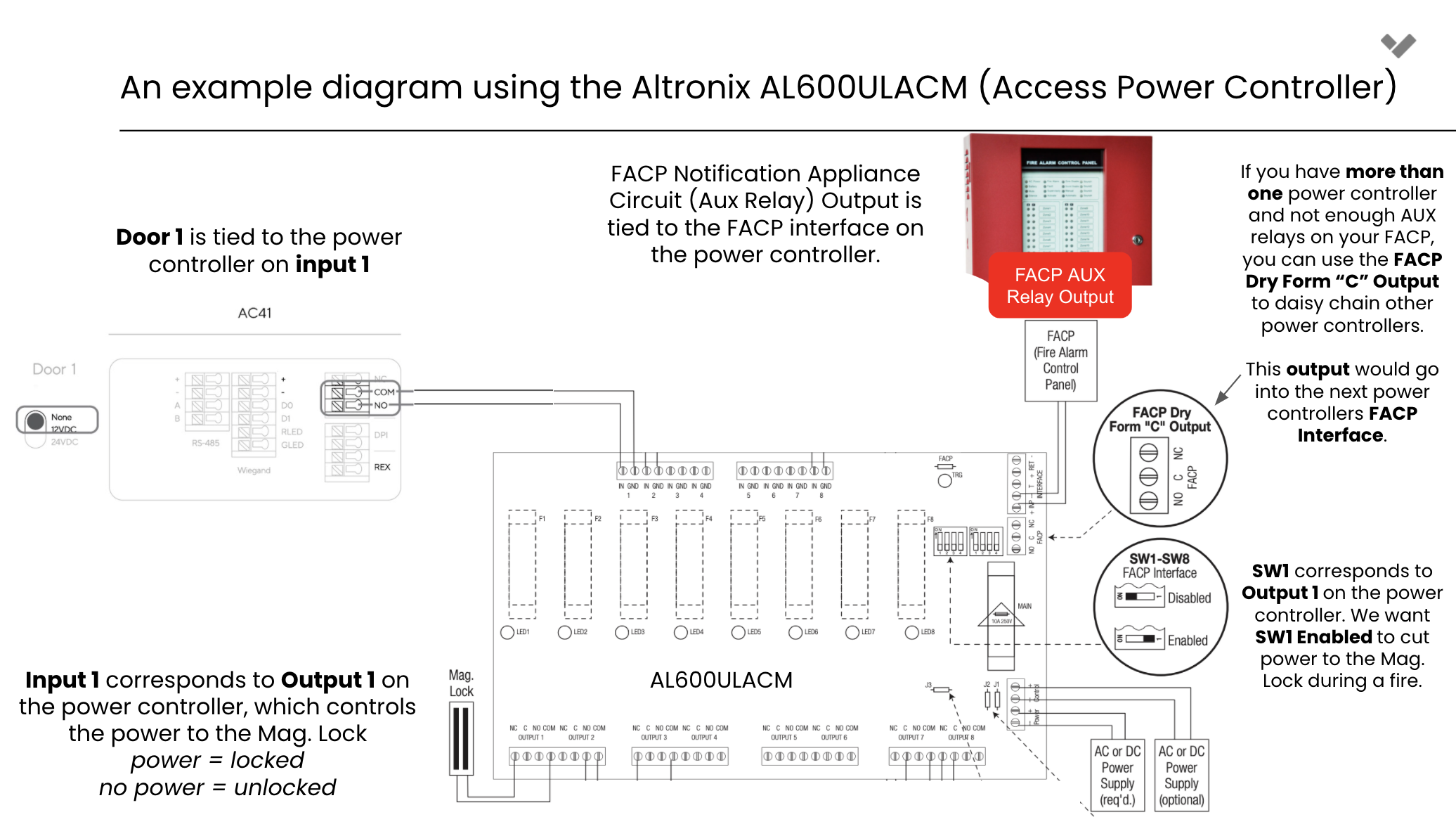

Diagramm mit dem Altronix AL600ULACM (Access-Power-Controller)

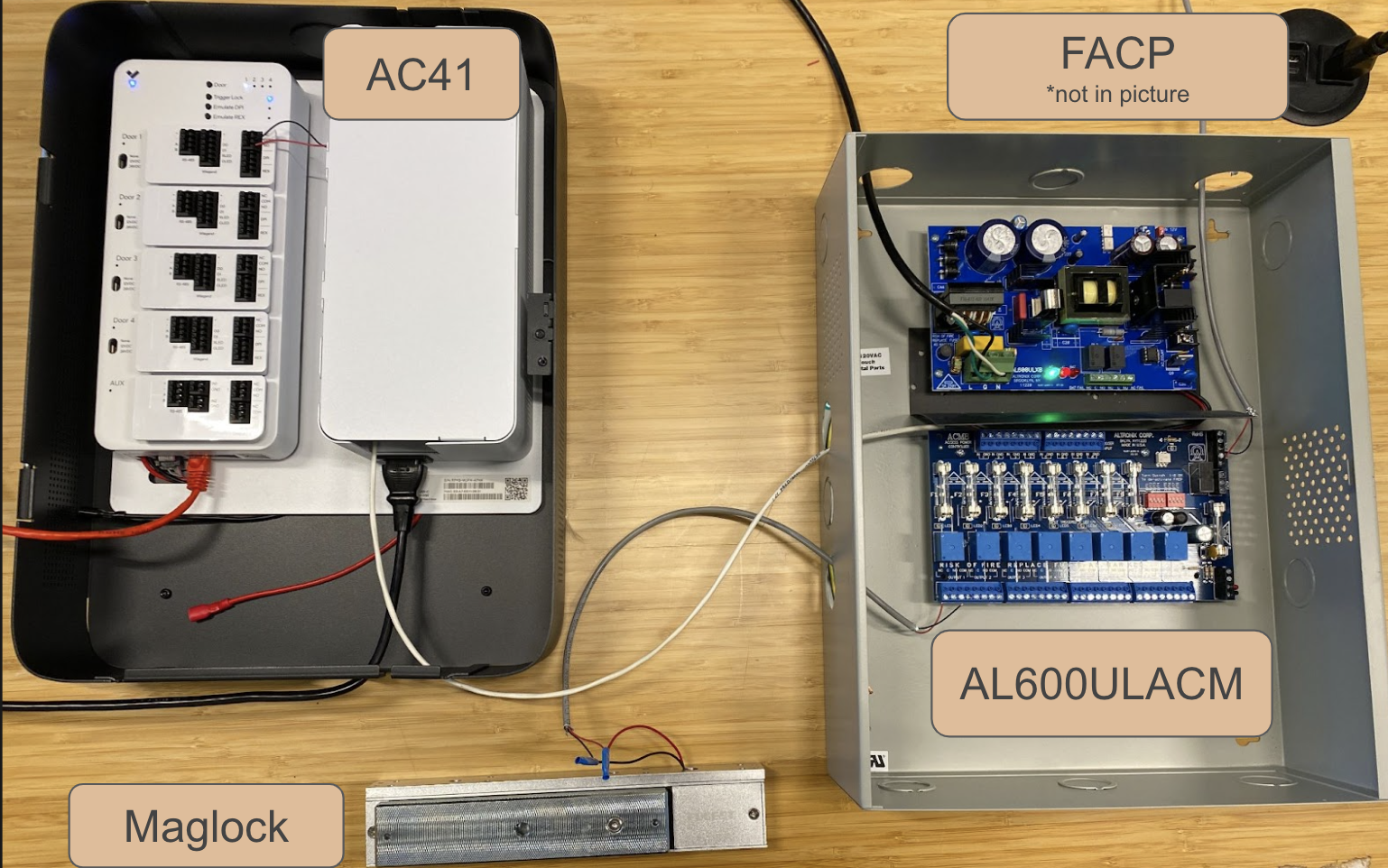

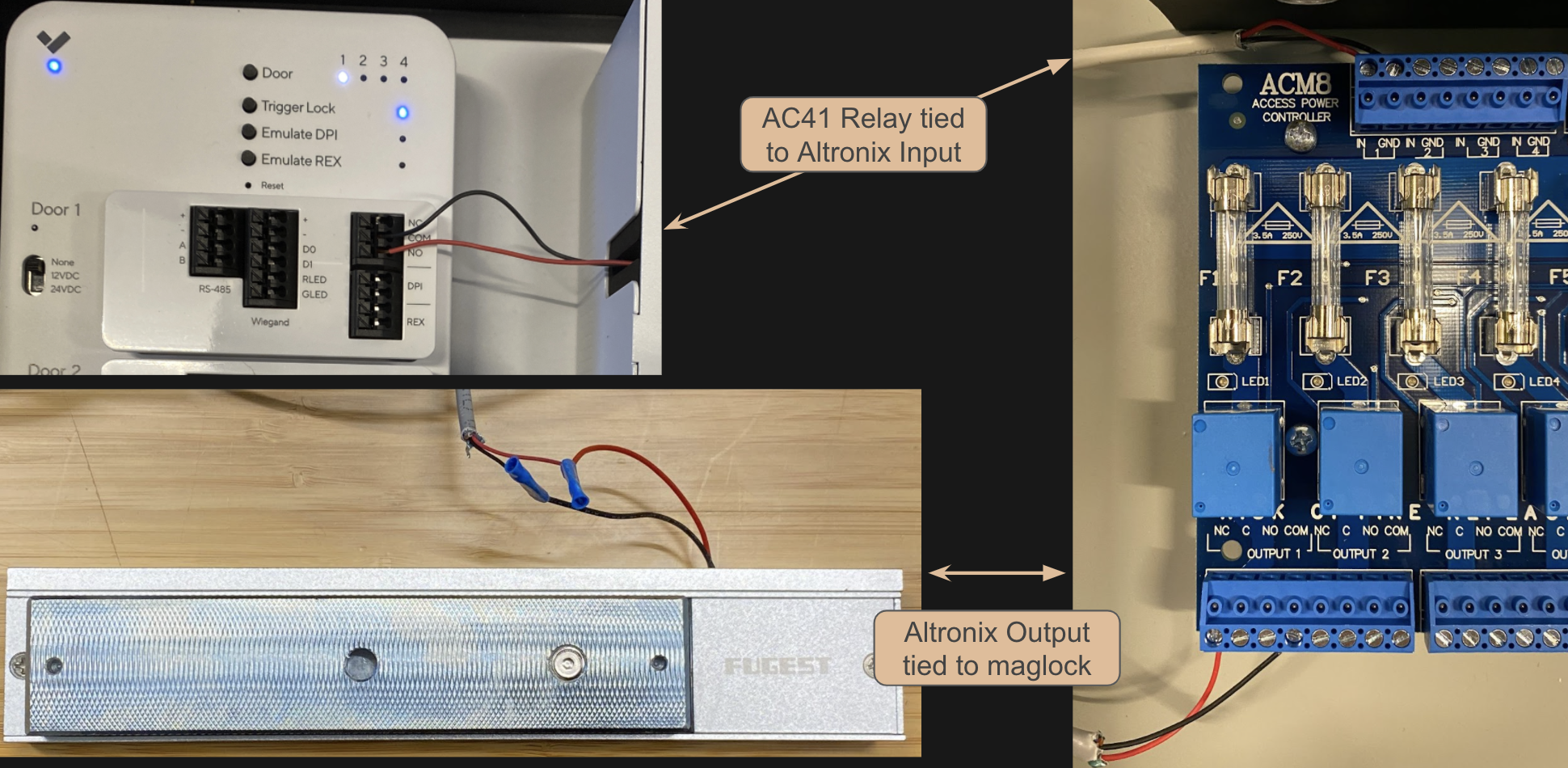

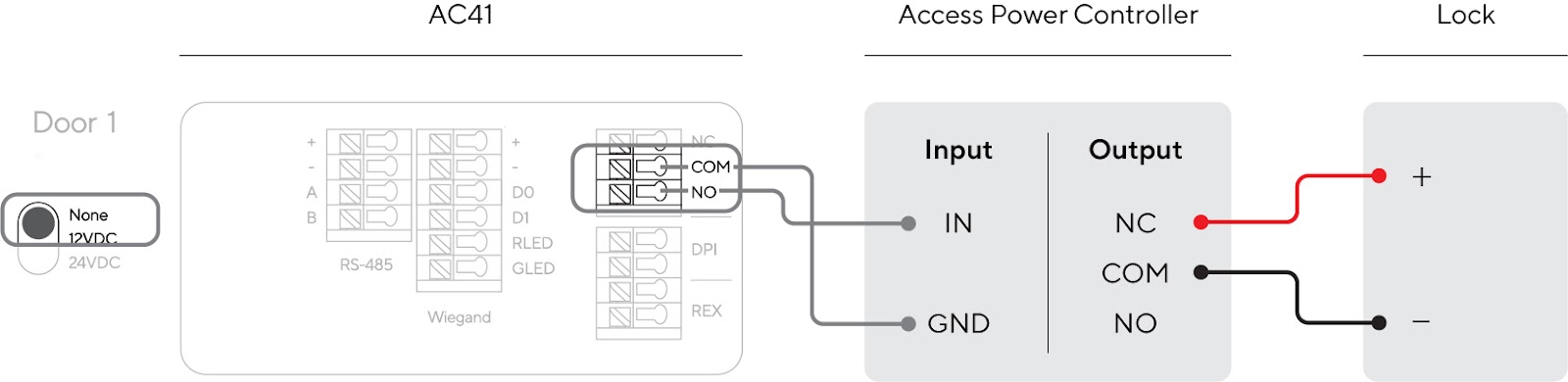

AC41 → Access-Power-Controller → Magnetschloss

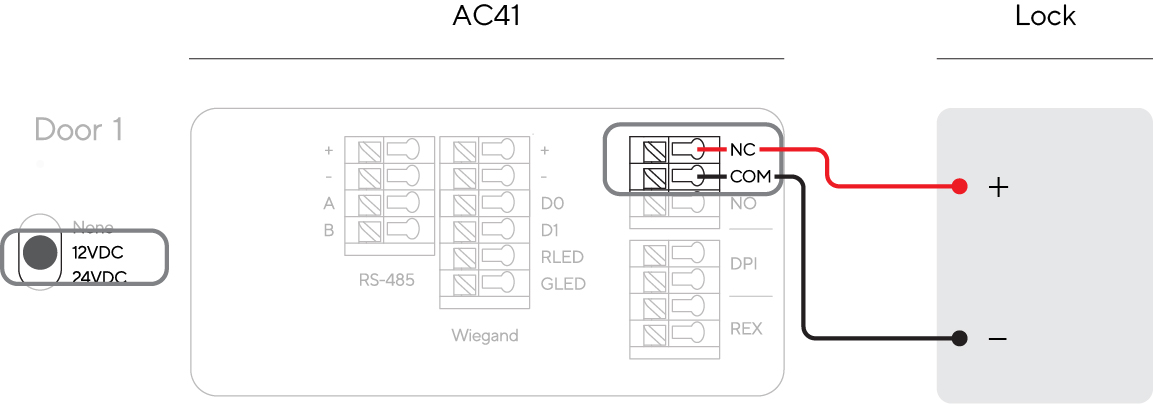

AC41 → Access-Power-Controller → Schloss

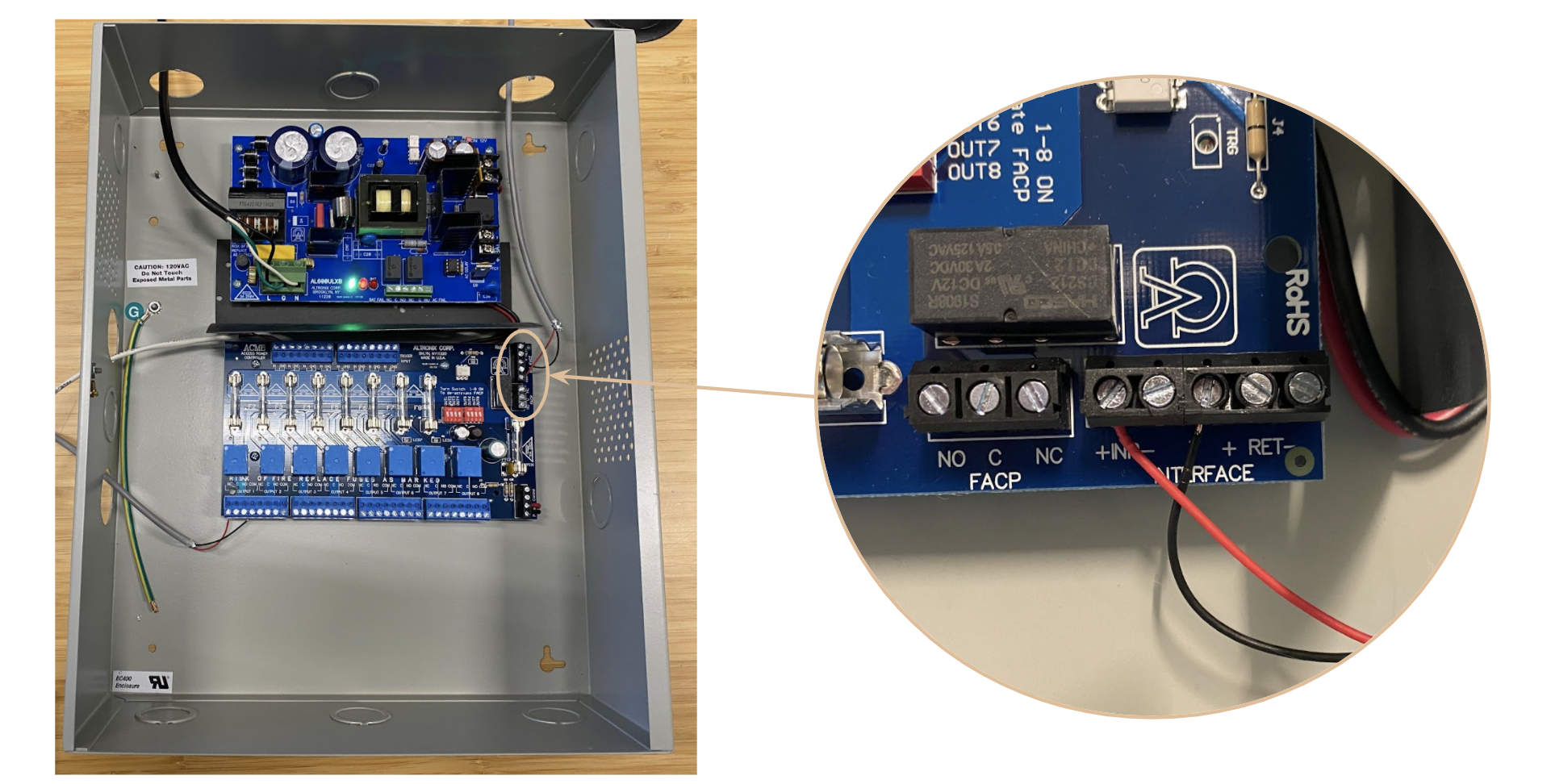

FACP-Schnittstelle des Access-Power-Controllers

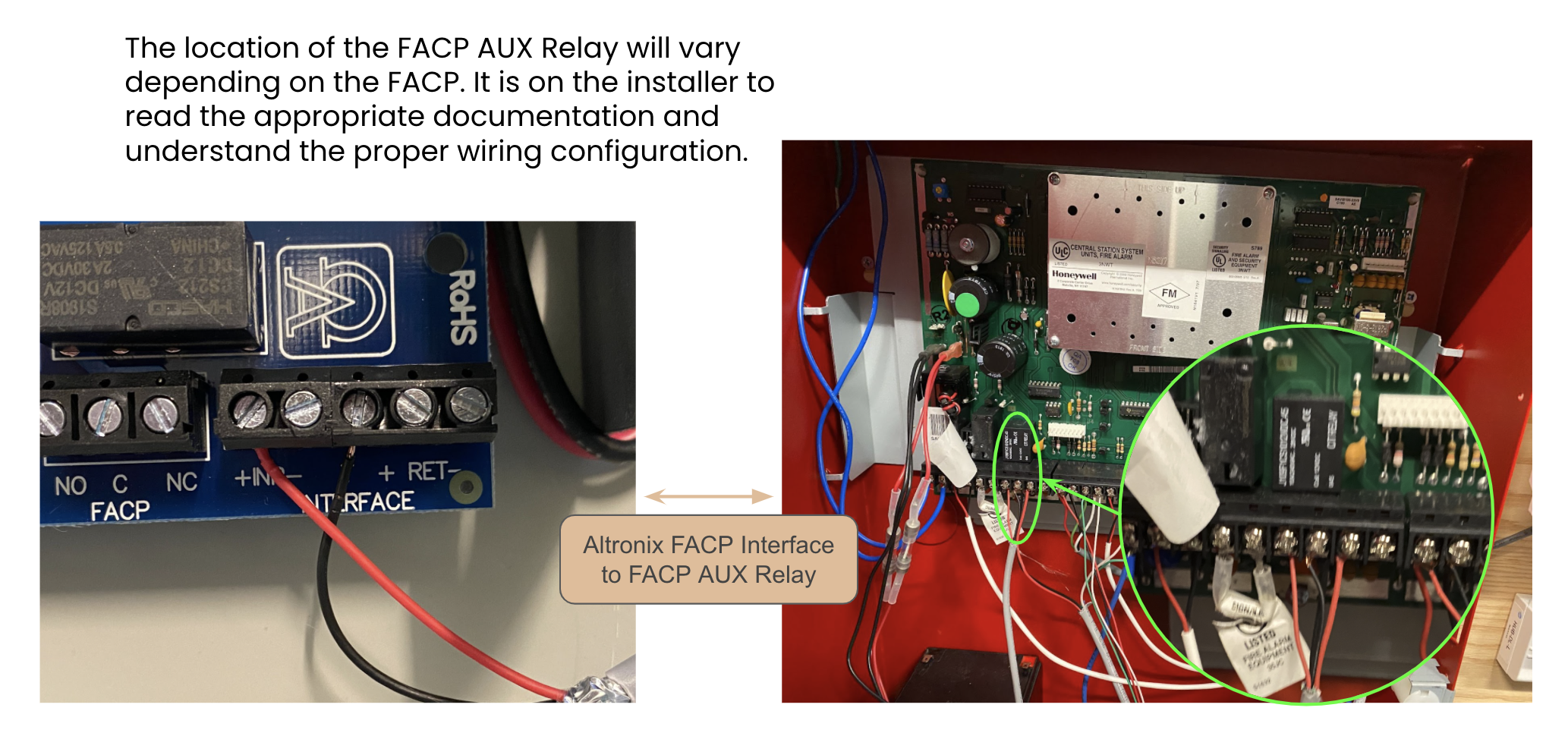

Access-Power-Controller → FACP

Video zur AC41 - Altronix Power Controller - Schloss - FACP-Integration

---

FAQ

Wie funktionieren Brandmeldezentralen?

1

Wenn die FACP einen Brand erkennt, löst sie Alarm aus, aktiviert Sirenen und alarmiert die Feuerwehr.

2

Außerdem kann sie so programmiert werden, dass ein Hilfsrelais (oder eine Reihe von Relais) ausgelöst wird.

3

Das Relais wird dann direkt an den/die Access-Power-Controller verdrahtet.

4

Der Access-Power-Controller / das Netzteil schaltet dann die Stromversorgung ab oder entriegelt die konfigurierten Schlösser.

Kann ich die FACP direkt an den Verkada AC41 anschließen?

Nein. Der Verkada AC41 hat NICHT einen dedizierten FACP-Eingang. Wenn Ihre Installation daher eine FACP-Integration erfordert, müssen Sie nicht den Verkada AC41 verwenden, um Ihre Schlösser mit Strom zu versorgen. Das bedeutet, dass Sie den Türcontroller auf Keine und keine Nasskonfiguration (12 VDC und 24 VDC) verwenden können.

Bei der Nasskonfiguration gibt es keinen Access-Power-Controller/kein Netzteil, sodass es keine Möglichkeit gibt, Ihren FACP-Eingang mit Ihren Schlössern zu integrieren.

Wo finde ich den FACP-Trigger-Eingang an meinem Access-Power-Controller?

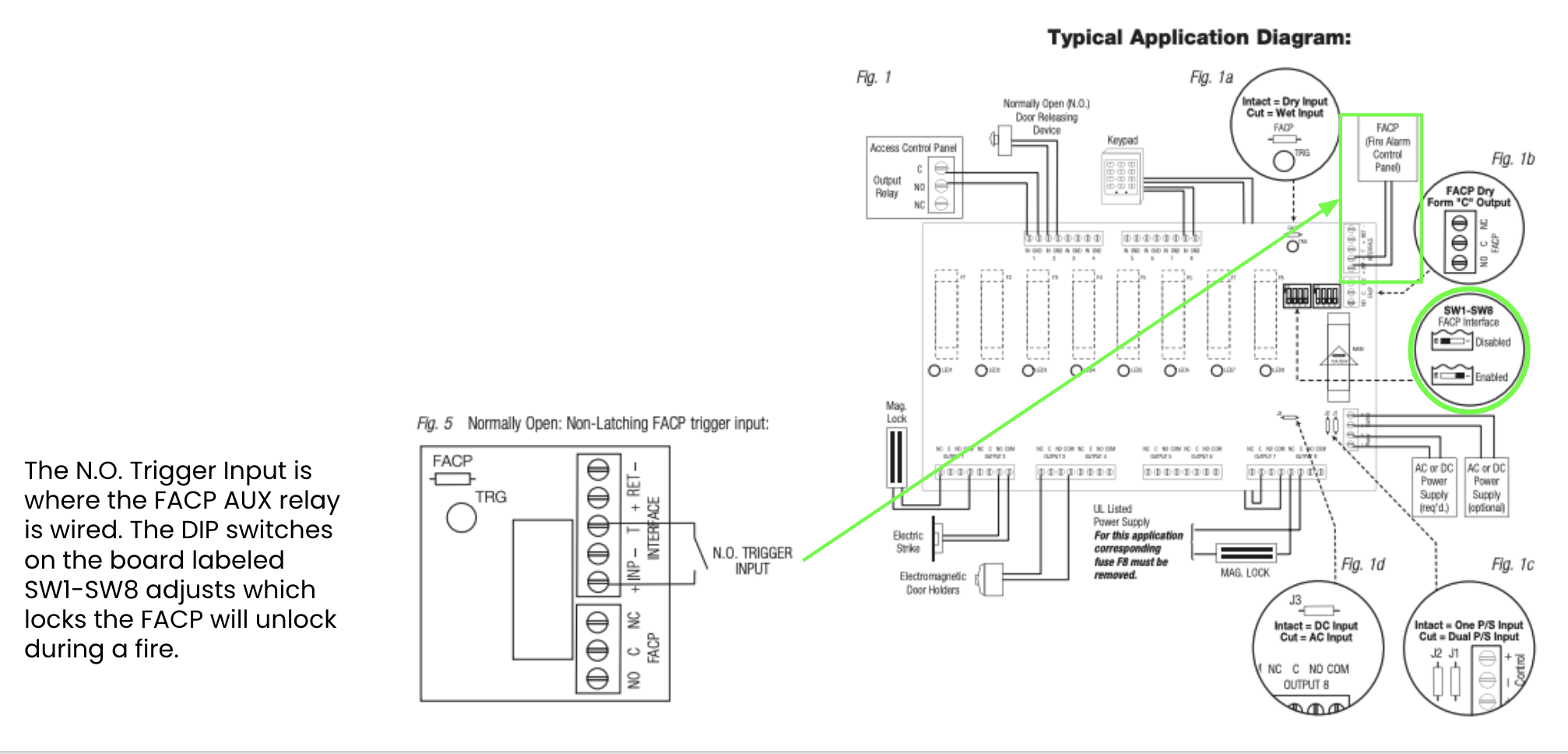

Der Standort des FACP-Trigger-Eingangs wird variieren je nach dem von Ihnen verwendeten Access-Power-Controller/Netzteil. Es liegt in der Verantwortung des Installateurs, die entsprechende Dokumentation zu lesen und die korrekte Verdrahtungskonfiguration zu verstehen. Zum Beispiel zeigt beim Altronix AL600ULACM (einem beliebten Leistungsregler) die Dokumentation zeigt, wo sich der FACP-Trigger-Eingang befindet und wie er verdrahtet werden sollte:
