# Die Brandmelde-Schnittstelle installieren

Verdrahten Sie Ihre Brandmeldezentrale mit einem Zutrittscontroller entsprechend dem bereitgestellten Eingangstyp

Verkada Access Controller verfügen über eine integrierte Fire Alarm Interface (FAI), die Ihr Fire Alarm Control Panel (FACP) mit dem Controller verbindet und Türen im Notfall automatisch entriegelt. Die FAI unterstützt sowohl **Schließer (NO)** und **Öffner (NC)** Verdrahtung.

Die Fire Alarm Interface (FAI) ist dafür ausgelegt:

* **Automatische Türfreigabe** – Wenn das FACP einen Alarm signalisiert, deaktiviert die FAI sofort verbundene Schlossports, sodass Türen zur sicheren Evakuierung geöffnet werden können.
* **Feuerwehr-Latch** – Ein Latch hält alle Türen entriegelt, bis die Einsatzkräfte ihre Inspektion abgeschlossen haben. Autorisiertes Personal kann den Latch anschließend manuell zurücksetzen, sobald das Gebäude freigegeben ist.

{% hint style="info" %}
Absolvieren Sie die [Verkada Certified AC Partner](https://www.verkada.com/partners/trainings/) Schulung, um die korrekte Verdrahtungskonfiguration zu verstehen.
{% endhint %}

{% hint style="danger" %}

* FACP wird nur auf dem AC62, AC42 und AC43 unterstützt.
* Wenn Sie einen AC41 haben, lesen Sie diesen [Artikel](/access-control/de/installation/install-the-fire-alarm-interface/fire-alarm-control-panel-with-ac41.md).
  {% endhint %}

***

### Bevor Sie beginnen

Bevor Sie mit der Installation beginnen, machen Sie sich mit diesen Begriffen vertraut:

* **Brandmelderzentrale (FACP):** Die zentrale Steuereinheit des Brandmeldesystems. Sie überwacht und verwaltet Eingaben von auslösenden Geräten wie Rauchmeldern, Wärmemeldern und Handmeldern.
* **Relaismodul:** Eine Brücke zwischen dem FACP und dem Zutrittskontroller. Es empfängt Alarmsignale vom FACP und leitet sie an das Zutrittskontrollsystem weiter, um eine Notfallreaktion auszulösen.
* **Zutrittskontroller:** Verwaltet den Zutritt zu gesicherten Bereichen in einem Gebäude. Es verfügt über eine integrierte Fire Alarm Interface (FAI), die auf Signale des Relaismoduls reagiert, indem sie die Stromversorgung der Schlossports unterbricht und bei einem Brandereignis die Türverriegelung auslöst. FAIs können über mehrere Controller hinweg in Reihe geschaltet werden, um eine breitere Notfallabdeckung zu gewährleisten.

***

## Brandmelde-Schnittstelle

Die FAI verfügt insgesamt über 5 Ports, die verdrahtet werden können – **FAI +, FAI -, FAIP,** und 2 **L** Ports. Die ersten 3 Ports (FAI -, FAI + und FAIP) werden verwendet, um Eingaben vom **FACP**. Die **L** Ports werden hauptsächlich für die Rastung verwendet, zusammen mit diesen **Schließer, Öffner** Relais sind in die Schnittstelle integriert.

### Brandmelderzentrale

Das FACP ist das Gerät, das Eingaben von verschiedenen Brandmeldern empfängt. Das FACP sendet ein Signal an den FAI-Eingang des Zutrittskontrollers, um anzuzeigen, dass ein Brandalarm ausgelöst wurde. Der genaue Standort und die Funktion des FACP variieren.

{% hint style="warning" %}
Wenden Sie sich bei Unterstützung bei der Verdrahtung des FACP und anderen damit verbundenen Problemen an den Hersteller Ihres FACP.
{% endhint %}

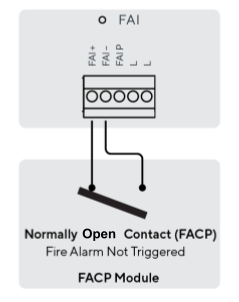

#### NO-Eingang vom FACP

<div align="left" data-with-frame="true"><img src="https://3342059292-files.gitbook.io/~/files/v0/b/gitbook-x-prod.appspot.com/o/spaces%2FaaHs5RfKqv9Z49mi02cC%2Fuploads%2Fgit-blob-6abd636d420c1752561433c96b7f02efa2ff1f3e%2Ffd230c8d3f7f52f2aaad1931009b7c2e24a9dc46.png?alt=media" alt=""></div>

Bei Brandalarmen, die ein NO-Signal liefern, können die Eingänge an die **FAI +** und **FAI-** Ports verdrahtet werden. Die **FAI** wird nicht aktiviert, wenn der Stromkreis offen ist, sondern löst aus, sobald der Stromkreis schließt.\
​\
Wenn der Stromkreis effektiv geschlossen wird, wird die Stromversorgung für alle 16 Relais für 12V/24V deaktiviert. Nassschlösser werden effektiv zu Trockenschlössern.\
​

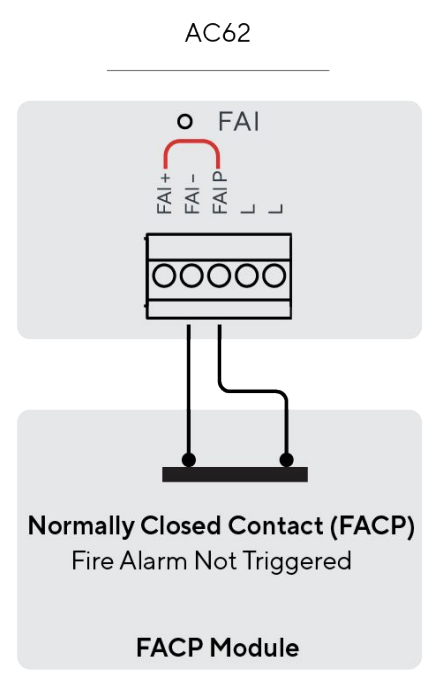

#### NC-Eingang vom FACP

<div align="left" data-with-frame="true"><img src="https://3342059292-files.gitbook.io/~/files/v0/b/gitbook-x-prod.appspot.com/o/spaces%2FaaHs5RfKqv9Z49mi02cC%2Fuploads%2Fgit-blob-4eb63cff7625b42d3f0ef13ad546fa886071f34a%2F8fe157760e9103c66848f9c497b978c76870fe1d.png?alt=media" alt="" width="336"></div>

{% hint style="danger" %}
FAI+ und FAIP müssen in dieser Konfiguration lokal gebrückt werden.
{% endhint %}

Bei NC-Eingängen vom FACP sollten die Eingänge an **FAI -** und **FAIP**. In diesem Aufbau bleibt die FAI bei geschlossenem Stromkreis deaktiviert. Wenn sich der Kontakt jedoch öffnet und den Stromkreis unterbricht, werden alle 16 Relais für 12 V/24 V spannungsfrei geschaltet.\
​

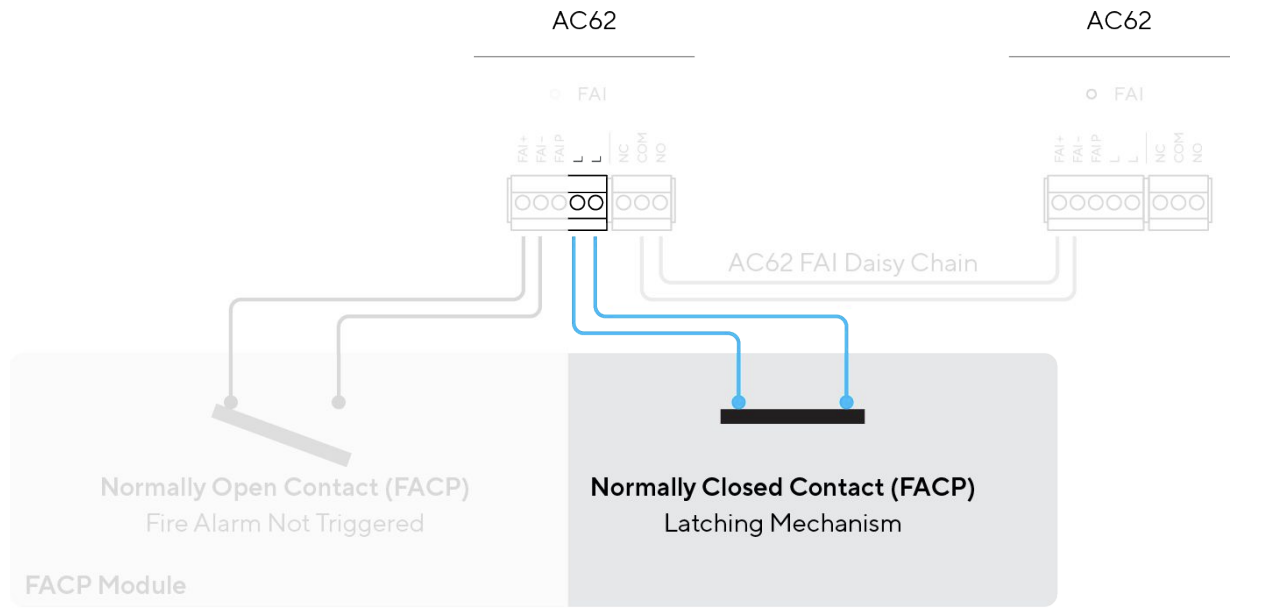

#### Rastfunktion

<div align="left" data-with-frame="true"><img src="https://3342059292-files.gitbook.io/~/files/v0/b/gitbook-x-prod.appspot.com/o/spaces%2FaaHs5RfKqv9Z49mi02cC%2Fuploads%2Fgit-blob-6292d7d528648f100bdd4a8e1536b3fe4255b7c0%2F0792dc30e2d9d0d6e3f33bc020ac8240bfb32a62.png?alt=media" alt=""></div>

Ein optionaler Rasteingang vom FACP kann in einer normalerweise geschlossenen Konfiguration zwischen L und L angeschlossen werden. Wenn die Rastfunktion aktiviert ist, ist die FAI aktiv; sie bleibt aktiv, bis sie zurückgesetzt wird. Ein Zurücksetzen erfolgt, wenn die FAI deaktiviert ist und der Rasteingang vorübergehend geöffnet ist.\
​

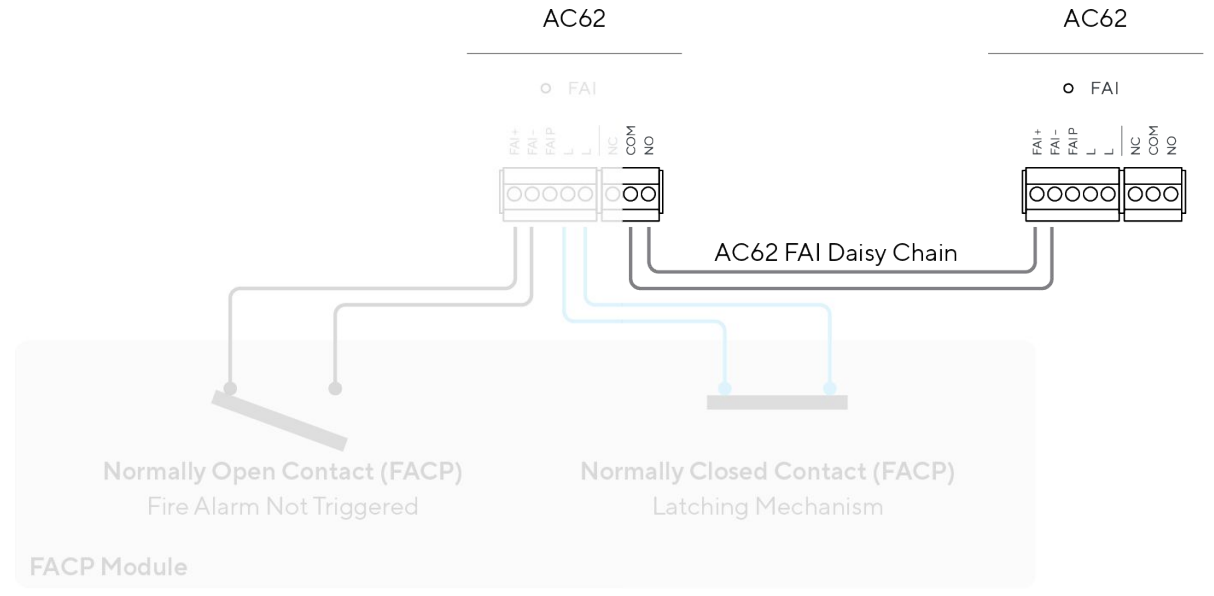

#### Reihenschaltung ​

<div data-with-frame="true"><img src="https://3342059292-files.gitbook.io/~/files/v0/b/gitbook-x-prod.appspot.com/o/spaces%2FaaHs5RfKqv9Z49mi02cC%2Fuploads%2Fgit-blob-95cb85e3ecfab264f0708cd59b5d670c12c07005%2F0e8392a3bf341002603f3fc3dc019a1854930939.png?alt=media" alt=""></div>

Die FAI zweier Zutrittskontroller kann in Reihe geschaltet werden. Die FAI (und die Rastzustände) des primären Zutrittskontrollers werden auf das sekundäre (in Reihe geschaltete) Gerät übertragen.

***

## Bewährte Vorgehensweisen

* **Verdrahtung**: Verwenden Sie geeignete Verdrahtung, um das FACP, das Relaismodul und den Zutrittskontroller zu verbinden. Verkada stellt eine Liste von [empfohlenen Kabeln](/access-control/de/installation/wire-a-door-to-a-verkada-access-controller/recommended-wires-for-access-controllers.md) für Zutrittskontroller bereit.
* **Verbindungen testen**: Testen Sie die Verbindungen des Relaismoduls, um die ordnungsgemäße Kommunikation zwischen dem FACP und dem Zutrittskontroller sowie etwaigen zusätzlichen in Reihe geschalteten Einheiten sicherzustellen.
* **Betrieb überprüfen**: Führen Sie einen Funktionstest durch, indem Sie das Brandmeldesystem auslösen, um zu bestätigen, dass die FAI wie vorgesehen funktioniert, die Schlossports spannungsfrei schaltet und die Türverriegelung während eines Brandnotfalls über alle in Reihe geschalteten Einheiten hinweg aktiviert.

***

## Notfallfunktionen

### Freigabe der Verriegelung

Feuerwehrkräfte (oder anderes autorisiertes Personal) können den Riegel, der die Türen offen hält, manuell lösen. Dadurch lässt sich der Zugang zum Gebäude besser kontrollieren, sobald die Lage unter Kontrolle ist, und es wird sichergestellt, dass die Türen bei Bedarf geschlossen und gesichert werden können.

### Externe Stromversorgungscontroller

Wenn jemand alle Schlösser über externe Stromversorgungscontroller betreibt, muss er eine eigene Lösung für die Integration der FAI und das Abschalten der Schlossports während eines Brandnotfalls finden. Wenden Sie sich in diesem Szenario an einen Fachmann, um den besten Ansatz zu wählen.


---
