# Installation des AX11-Aufzugs

Erfahren Sie, wie Sie den AX11-Aufzug installieren

Verkada [AX11 IO-Controller](https://docs.verkada.com/docs/io-controller-ax11-datasheet.pdf) ermöglicht Ihrer Organisation, die Zutrittskontrolle für bis zu 16 Stockwerke an maximal 2 Aufzuggruppen zu verwalten. Die Leser müssen in jedem Aufzug innen angebracht werden. Sie können Ihren Ausweis im Aufzug scannen, wodurch Sie die Stockwerktasten drücken können.

{% hint style="danger" %}
Sie müssen über Verkada Command Zugriff auf das Stockwerk erhalten. Wenn Sie keinen Zugriff auf das Stockwerk haben, können Sie keine Stockwerktaste drücken. Erfahren Sie, wie Sie [den AX11 in Command konfigurieren](/access-control/de/konfiguration/configure-the-ax11-io-controller.md).
{% endhint %}

## Voraussetzungen

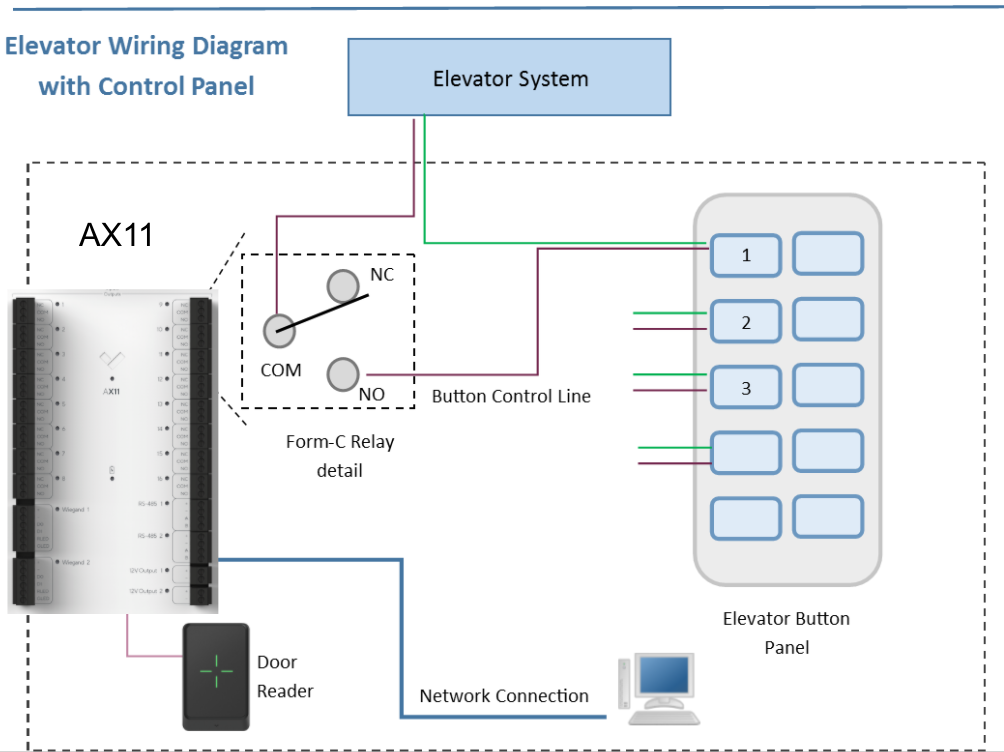

Jedes Stockwerk benötigt **zwei** Steuerleitungen für die Taste (**von einem einzigen Adernpaar**) pro Stockwerk, die im Rahmen der Installation des Aufzugssystems bereitgestellt werden sollten.

In einer Standardkonfiguration:

* Diese Leitungen werden miteinander verbunden, sodass Sie die Taste drücken und auf dieses Stockwerk zugreifen können.
* Wenn die Leitungen getrennt gehalten werden, können Sie die Stockwerktaste nicht drücken. Bei einigen Aufzugherstellern/-modellen ist das Verhalten umgekehrt.

<div align="left" data-with-frame="true"><img src="https://3342059292-files.gitbook.io/~/files/v0/b/gitbook-x-prod.appspot.com/o/spaces%2FaaHs5RfKqv9Z49mi02cC%2Fuploads%2Fgit-blob-56270d0e1216d95a949d4316257edfc98a0569d1%2F8cd22f3fd79638e9af64f4df0d6ba8c3cfb325c3.png?alt=media" alt=""></div>

## AX11-Aufzug verdrahten

In einer Standardkonfiguration: Am Aufzugsteuerpult sind die Steuerleitungen als normalerweise offen (NO) verdrahtet. Die Steuerleitungen jedes Stockwerks sollten mit einem der Ausgangsrelais des AX11 verbunden werden, wie unten gezeigt.

Beachten Sie das Installationshandbuch des Aufzugherstellers, um sicherzustellen, dass die Verdrahtungskonfiguration korrekt ist; zum Beispiel NO oder normalerweise geschlossen (NC).

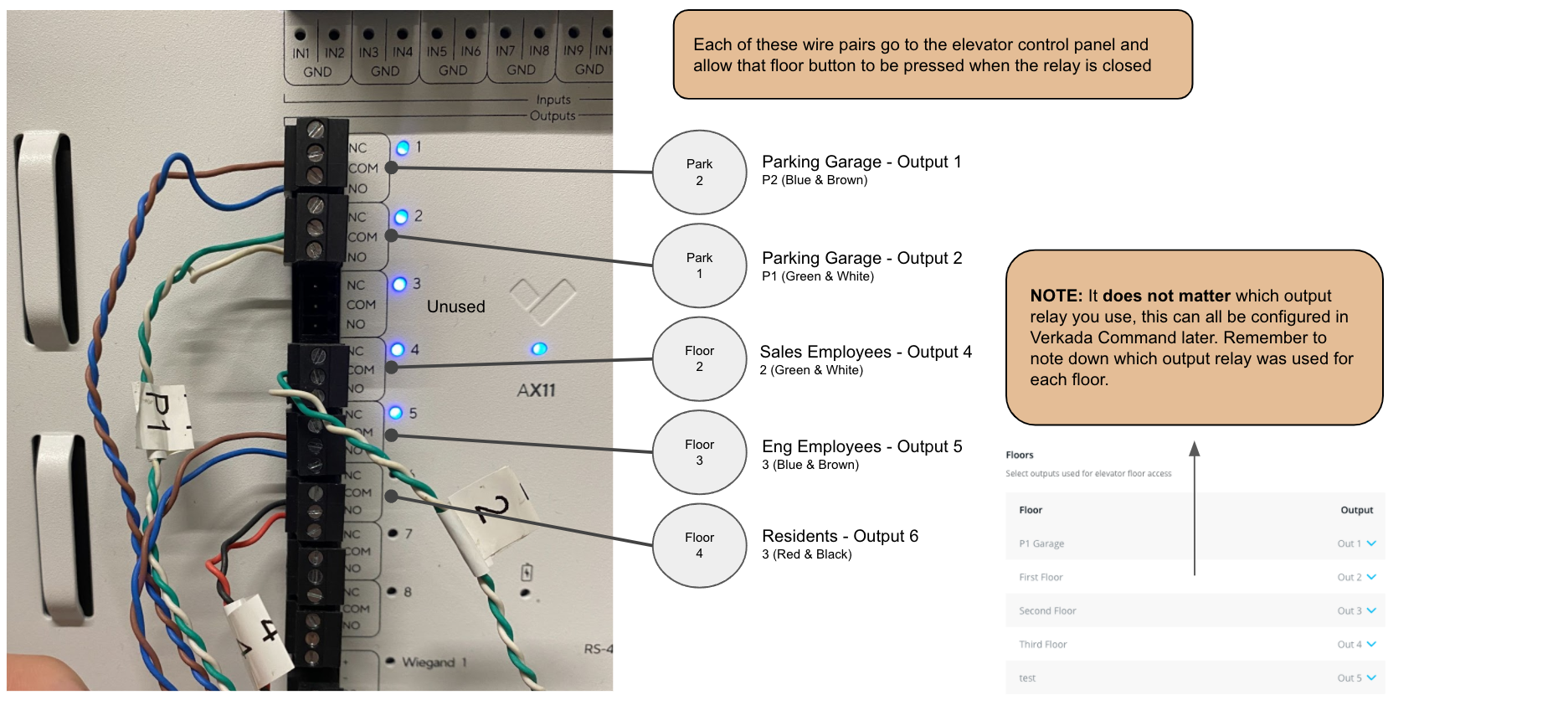

**Beispiel**: AX11-Aufzugsverdrahtung

<div align="left" data-with-frame="true"><img src="https://3342059292-files.gitbook.io/~/files/v0/b/gitbook-x-prod.appspot.com/o/spaces%2FaaHs5RfKqv9Z49mi02cC%2Fuploads%2Fgit-blob-fdebfb9144cf2f3c92deba781de1f2fb83a5814c%2Ff7295834ea041b1879e644790781235ceac264fc.png?alt=media" alt=""></div>

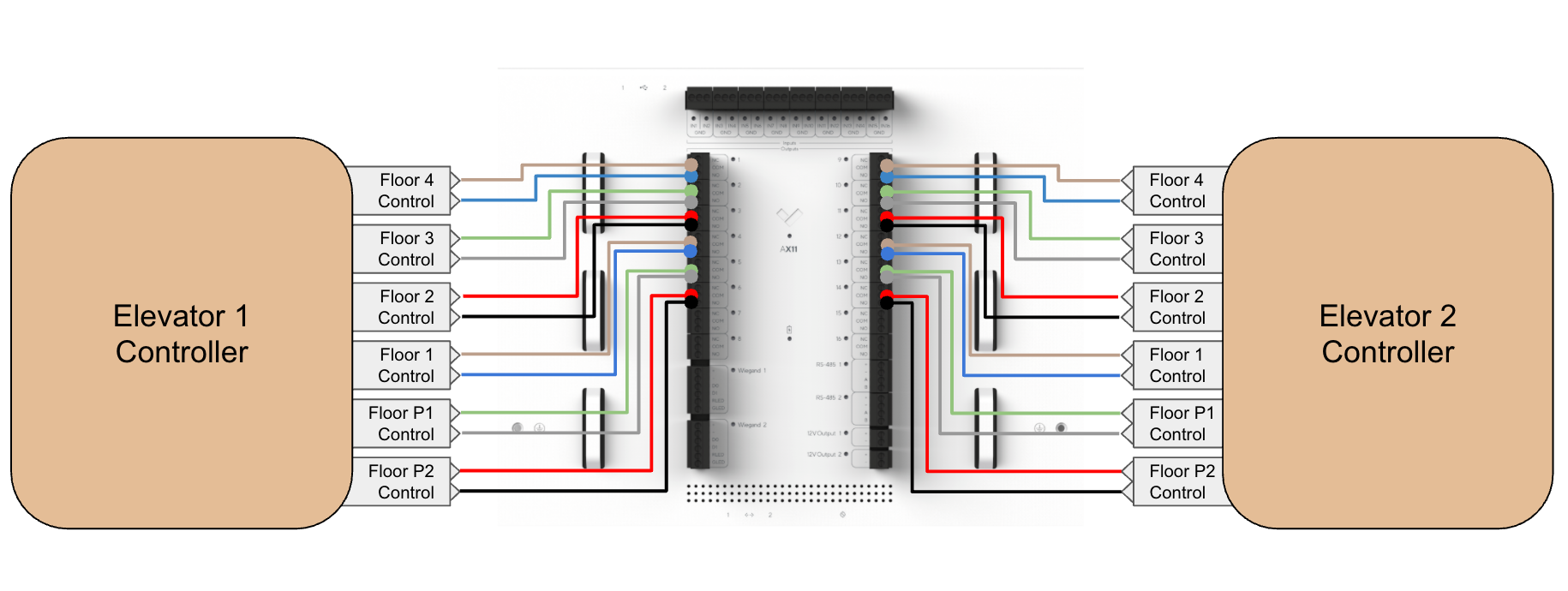

**Beispiel**: AX11-Aufzugsverdrahtung (Beispiel mit 2 Aufzügen, jeweils 6 Stockwerke)

<div align="left" data-with-frame="true"><img src="https://3342059292-files.gitbook.io/~/files/v0/b/gitbook-x-prod.appspot.com/o/spaces%2FaaHs5RfKqv9Z49mi02cC%2Fuploads%2Fgit-blob-92986f918ddfc9b7dbecb3902636f59fa5a6785a%2Fb6e51223cec50e6c66cfa8ef71fe115f92f5770c.png?alt=media" alt=""></div>

## AX11-Leser verdrahten

Die Leser sollten sich im Inneren der Aufzugkabine befinden. Der AX11 unterstützt Wiegand- und Verkada-Leser. Jede Kombination von Lesern wird unterstützt (zum Beispiel 1 Verkada- und 1 Wiegand-Leser). Erfahren Sie mehr darüber, wie Sie [einen Leser anschließen](https://docs.verkada.com/docs/access-control-ax11-quick-start-guide.pdf).

{% hint style="warning" %}
Sie können für das Gerät jeweils nur 2 Leser gleichzeitig verwenden: 1 Leser pro Aufzug (bei 2 Aufzügen) oder 2 Leser für einen einzelnen Aufzug.
{% endhint %}

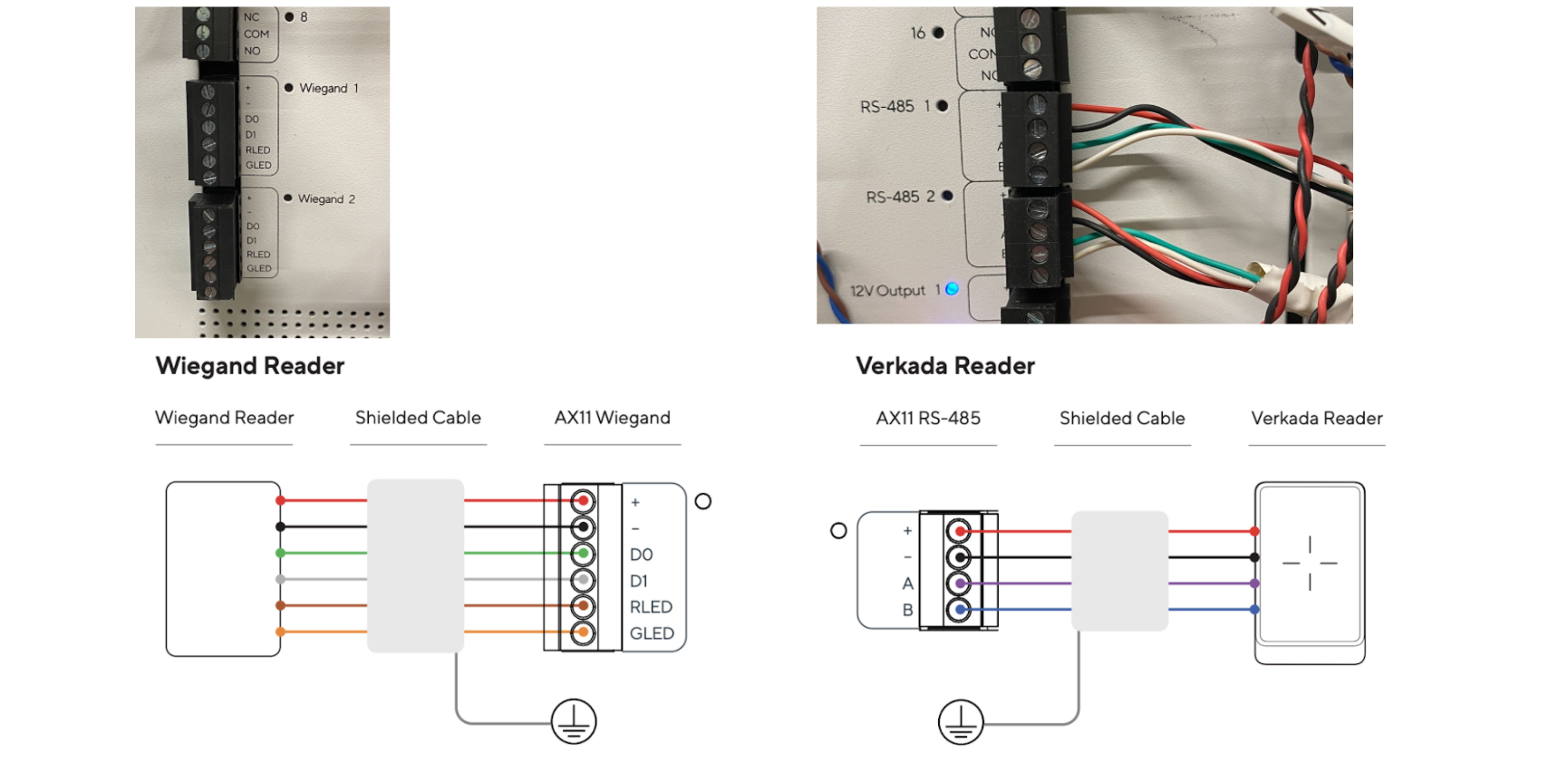

**Beispiel**: Verdrahtung des Lesers

<div align="left" data-with-frame="true"><img src="https://3342059292-files.gitbook.io/~/files/v0/b/gitbook-x-prod.appspot.com/o/spaces%2FaaHs5RfKqv9Z49mi02cC%2Fuploads%2Fgit-blob-b18cf218fc882c668fb654f01a17133eb0370119%2Fcdaf372b6f807b2cb4c8c10a37c170702e25870f.png?alt=media" alt=""></div>

## Erden Sie den AX11

Aufzugfahrkabel sind anfällig für EMF, insbesondere an der Leserleitung. Dadurch kann der AX11-Controller beschädigt werden.

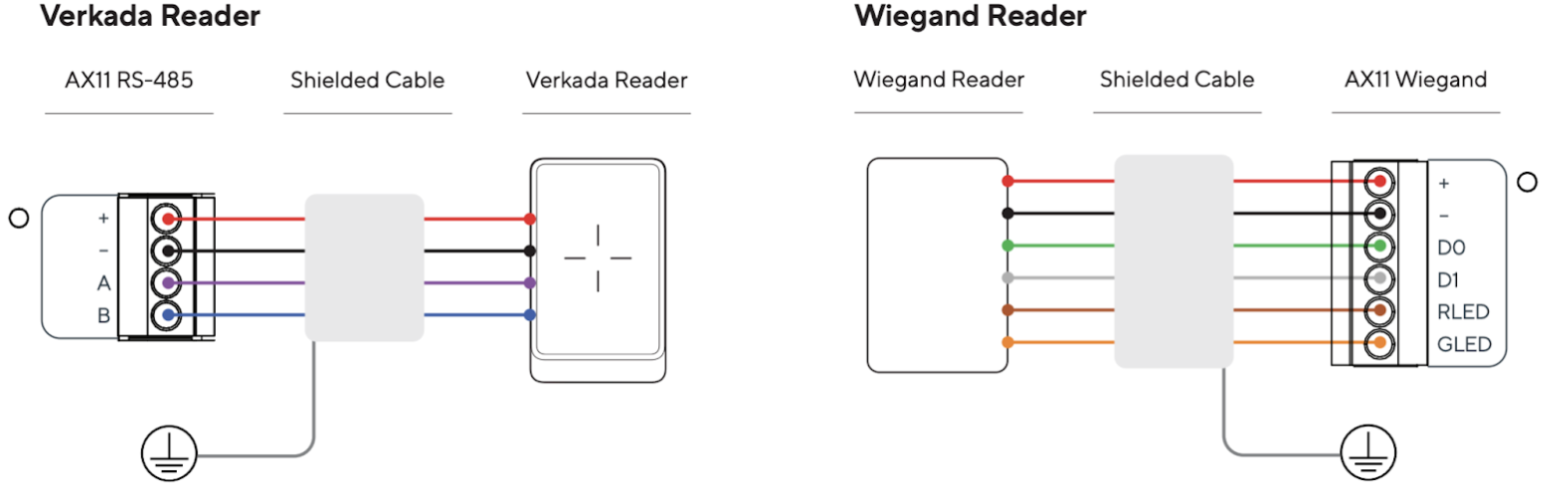

Stellen Sie sicher, dass der Leser mit abgeschirmtem Kabel verdrahtet ist und der blanke Metall-Drain-Draht ordnungsgemäß an Erde geführt wird, **idealerweise an der Installationsseite des Lesers**.

<div align="left" data-with-frame="true"><img src="https://3342059292-files.gitbook.io/~/files/v0/b/gitbook-x-prod.appspot.com/o/spaces%2FaaHs5RfKqv9Z49mi02cC%2Fuploads%2Fgit-blob-5a1353b0875457ee123507c74d4f83690a053ed8%2Fc89c08ffd6db5e2799a655730500a8a06cf49f38.png?alt=media" alt=""></div>

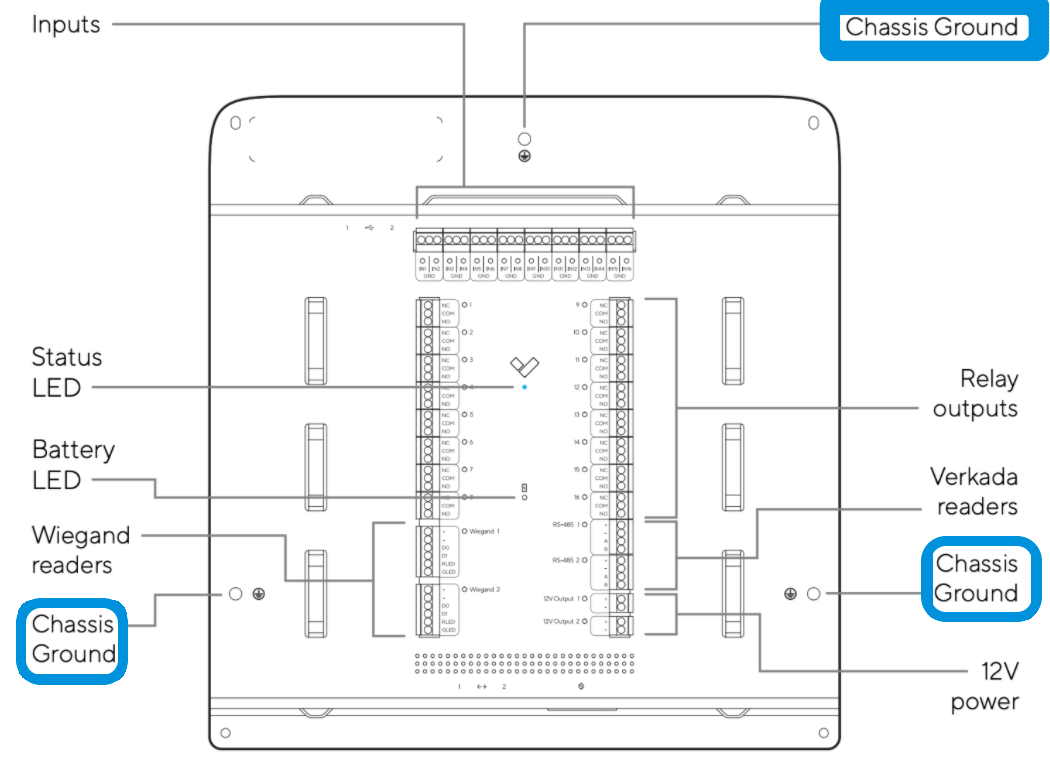

Wenn Sie den Draht am Leserende nicht ordnungsgemäß auf Erdung führen können, können Sie die Massepunkte des Gehäuses am AX11 verwenden. Der Drain-Draht des abgeschirmten Kabels sollte am nächstgelegenen Gehäuseerdungspunkt des AX11 befestigt werden. Der AX11 ist ausgestattet mit **drei**, leicht zu findenden Gehäuseerdungspunkten.

<div align="left" data-with-frame="true"><img src="https://3342059292-files.gitbook.io/~/files/v0/b/gitbook-x-prod.appspot.com/o/spaces%2FaaHs5RfKqv9Z49mi02cC%2Fuploads%2Fgit-blob-68ddb620a64b5d77026eb610069e6ddff6009f5b%2F7fa7203ee2143188bedc9b4fc8fe44928a73c886.png?alt=media" alt=""></div>


---
