# Externe Stromversorgung mit dem AC41 in EMEA integrieren

Das Verkada [AC41-Zugriffscontroller](https://docs.verkada.com/docs/door-controller-ac41-datasheet.pdf) kann bestimmte Schlösser mit Strom versorgen, solange ihr Einschaltstrom 350 mA bei 24 V oder 700 mA bei 12 V nicht überschreitet.

{% hint style="warning" %}
**Hinweis**: Der Einschaltstrom, der verwendet wird, um das Schloss zunächst zu magnetisieren, kann den Betriebsstrom überschreiten und ist in Datenblättern manchmal nicht aufgeführt. Wenn die Anforderungen die Leistung überschreiten, die der AC41 bereitstellen kann, kann die Tür nicht verriegeln und der AC41 könnte beschädigt werden.
{% endhint %}

{% hint style="danger" %}
**Erforderlich:**

* Verwenden Sie beim Verdrahten einer Panikstange eine externe Access-Power-Controller-(APC)-Trockenkonfiguration.
* Verwenden Sie beim Verdrahten eines elektromagnetischen Schlosses (Maglock) eine externe APC-Trockenkonfiguration.
* Stellen Sie sicher, dass die Stromversorgung vom AC41 und der Schlosshardware getrennt ist **bevor** beim Verdrahten von Lesern und anderen Geräten. Andernfalls kann der AC41 beschädigt werden.
  {% endhint %}

## Wie die Integration funktioniert

### Verwenden Sie einen APC

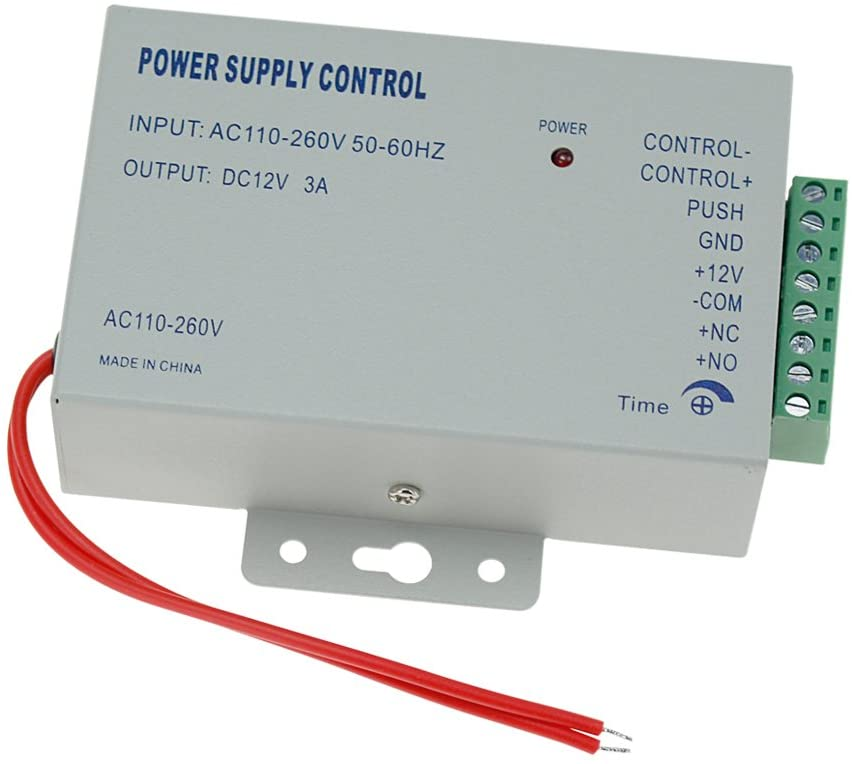

Diese Option verwendet einen externen APC, wie den Altronix AL600ULACM (in den USA weit verbreitet) oder den Hfeng Access Control Power Supply Control Switch (in EMEA verfügbar, wie unten gezeigt).

![](https://3342059292-files.gitbook.io/~/files/v0/b/gitbook-x-prod.appspot.com/o/spaces%2FaaHs5RfKqv9Z49mi02cC%2Fuploads%2Fgit-blob-69040942cd81eb8c0aed5d4029d536121a74b6c7%2Fc15af31ec0a9cefe70d73f25c1bb14aa97befc01.png?alt=media)

Der AC41 läuft **trocken** (der Schalter auf der linken Seite der Kassette ist konfiguriert, um **Keine**), und verbindet die NO- und COM-Anschlüsse mit IN bzw. GND. (Der IN-Anschluss ist manchmal beschriftet als **PUSH**, wie oben gezeigt). Der APC verwendet dann seine NC- und COM-Anschlüsse, um mit dem Maglock zu verbinden.

![](https://3342059292-files.gitbook.io/~/files/v0/b/gitbook-x-prod.appspot.com/o/spaces%2FaaHs5RfKqv9Z49mi02cC%2Fuploads%2Fgit-blob-6d09db56ceddfe2ecbcce6d9fb41ef6fecb7f778%2F86cce1d9f2c54e7e030b3079376af267b3b02f5c.jpg?alt=media)

### Eine manuelle Entriegelung für den Notfall erstellen

Da Maglocks ständig mit Strom versorgt werden, muss Fehlertoleranz in das System eingebaut werden. Dieser Prozess ermöglicht im Notfall einen Ausgang, ohne sich ausschließlich auf das System zu verlassen.

{% stepper %}
{% step %}
**Installieren Sie in der Nähe der Anfrage zum Verlassen (REX) einen Glass-Break-Button, den Sie im Notfall einschlagen können; dadurch wird der Stromkreis effektiv unterbrochen und ein Ausgang ermöglicht.**

​

**Erforderlich**: Sie müssen diesen Taster in Reihe mit dem APC und dem Maglock installieren.

​

<div align="left" data-with-frame="true"><img src="https://3342059292-files.gitbook.io/~/files/v0/b/gitbook-x-prod.appspot.com/o/spaces%2FaaHs5RfKqv9Z49mi02cC%2Fuploads%2Fgit-blob-0ce8559f7c61228dda64882b398a78b16a2414bd%2F7425406bc529d5d0941fa94f3bffcabb46bac591.png?alt=media" alt="" width="800"></div>
{% endstep %}

{% step %}
**Je nach lokalen Vorschriften müssen Sie möglicherweise das Brandmeldesystem so einrichten, dass die Stromversorgung der Maglocks automatisch unterbrochen wird. Verdrahten Sie dazu den Trigger-Eingang des Fire Alarm Control Panel (FACP) parallel zu den Anschlüssen des AC41 an den APC.**

​

<div align="left" data-with-frame="true"><img src="https://3342059292-files.gitbook.io/~/files/v0/b/gitbook-x-prod.appspot.com/o/spaces%2FaaHs5RfKqv9Z49mi02cC%2Fuploads%2Fgit-blob-63fdfdd659e0b844262826c018f644d81106547f%2F33488e940b9bc072e737447364f05b87873a7af4.png?alt=media" alt="" width="800"></div>
{% endstep %}

{% step %}
**Falls der FACP einen Brand erkennt, können Sie ihn so konfigurieren, dass das Hilfsrelais (oder eine Relaiskette) ausgelöst wird und der APC angewiesen wird, die Stromversorgung zu unterbrechen.**
{% endstep %}
{% endstepper %}

{% hint style="warning" %}
**Hinweis**: Der Verkada AC41 verfügt nicht über einen dedizierten FACP-Eingang. Dieser muss in den APC verdrahtet werden. Der Standort des FACP-Trigger-Eingangs kann je nach verwendetem APC variieren. Es liegt in der Verantwortung des Installateurs, die entsprechende Dokumentation zu lesen und die korrekte Verdrahtungskonfiguration zu verstehen.
{% endhint %}

### Verwenden Sie ein reguläres Netzteil

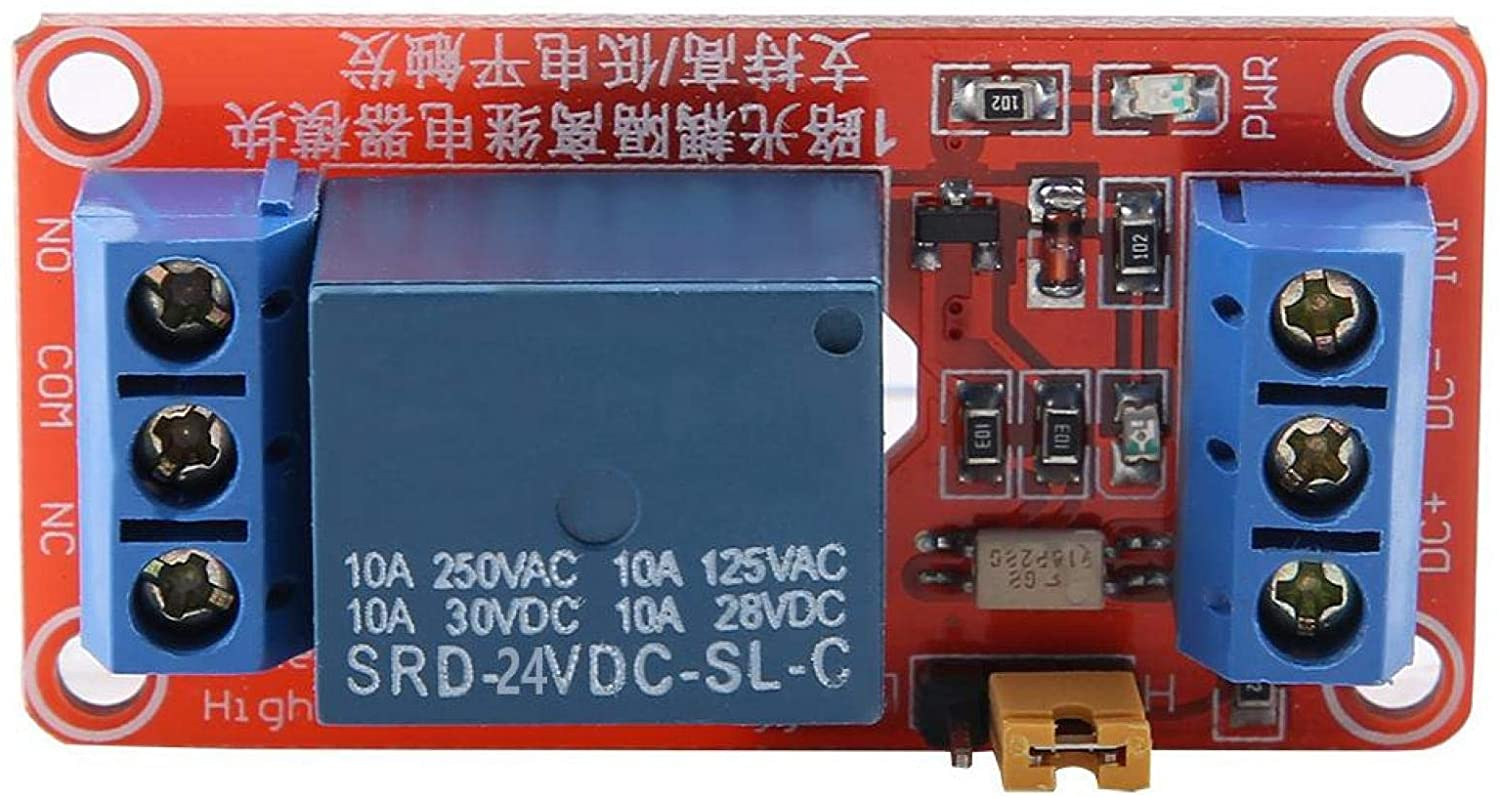

Falls kein APC verfügbar ist, können Sie ein herkömmliches Netzteil (PSU) verwenden, wie das Fortessa DC Boxed Switch Mode PSU, sowie ein zusätzliches 12-V-/24-V-Relaismodul (wie unten gezeigt).

![](https://3342059292-files.gitbook.io/~/files/v0/b/gitbook-x-prod.appspot.com/o/spaces%2FaaHs5RfKqv9Z49mi02cC%2Fuploads%2Fgit-blob-8501fe65571be4b5ca651ecd26c88884b353699e%2Fe321276bd563adbde0de66d5fa8ab7dad71b0a9e.png?alt=media)

Die erforderliche Verdrahtung ist unten gezeigt (beachten Sie den **Glass Break** erforderlich für die manuelle Flucht im Notfall, wenn das System nicht reagiert):

![](https://3342059292-files.gitbook.io/~/files/v0/b/gitbook-x-prod.appspot.com/o/spaces%2FaaHs5RfKqv9Z49mi02cC%2Fuploads%2Fgit-blob-de9a283458278869c9a451d2e595adff62f4430d%2F456f7c511e07f8c9a1b92bc0acd05945a368a8e0.png?alt=media)

## Überlegungen zu AC42 und AC62

Die meisten der in diesem Artikel aufgeführten Empfehlungen gelten auch für die Controller der zweiten Generation. Die neuen [AC42](https://docs.verkada.com/docs/door-controller-ac42-datasheet.pdf) und [AC62](https://docs.verkada.com/docs/door-controller-ac62-datasheet.pdf) Controller werden mit Klemmenblöcken (anstelle von Kassetten) geliefert, was zu einer deutlich höheren ohmschen Last führt (2 A bei 24 V oder 4 A bei 12 V). Das bedeutet, dass Sie ein reguläres Netzteil verwenden können, um ein Schloss bis zu 2 A (bei 24 V) mit Strom zu versorgen; ein APC wird erst oberhalb dieses Limits benötigt. Das liegt daran, dass es ein separates Leistungsrelais hat, das den Zugangskontroller nicht berührt (und ihn somit nicht beschädigt).

Vor diesem Hintergrund gibt es 3 Möglichkeiten, ein Schloss mit AC42 oder AC62 mit Strom zu versorgen:

|                                            |                                                                                                                                                                                                                              |
| ------------------------------------------ | ---------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------- |
| **Schlosskriterien**                       | **Methode zur Stromversorgung des Schlosses**                                                                                                                                                                                |
| Schlösser unter 350 mA bei 24 V            | Der Controller versorgt sie mit Strom **nass**. Es ist kein Gerät eines Drittanbieters erforderlich.                                                                                                                         |
| Schlösser zwischen 350 mA und 2 A bei 24 V | Verwenden Sie ein reguläres Netzteil in Reihe mit dem Schloss und der AC-Einheit (Glass Break wird für NC-Stromkreise empfohlen; siehe Diagramm unten), oder einfach einen regulären APC (wie in den vorherigen Diagrammen). |
| Schlösser über 2 A bei 24 V                | Verwenden Sie einen APC (genau wie bei einem AC41, der ein Schloss betreibt **trocken**).                                                                                                                                    |
