. Verwenden Sie die AC41-Testtasten

Erfahren Sie, wie Sie die Testtasten des AC41 für Einrichtung und Fehlerbehebung verwenden

Die Verkada AC41 4-Tür-Controller verfügt über 4 Tasten, die dabei helfen, verschiedene Ereignisse zu testen oder zu emulieren. Die Testtasten helfen Ihnen, die Relais der Controller sowie die Request-to-Exit-(REX)- und Türpositionsanzeige-(DPI)-Eingänge an den einzelnen Anschlüssen zu testen.


Türtaste

1

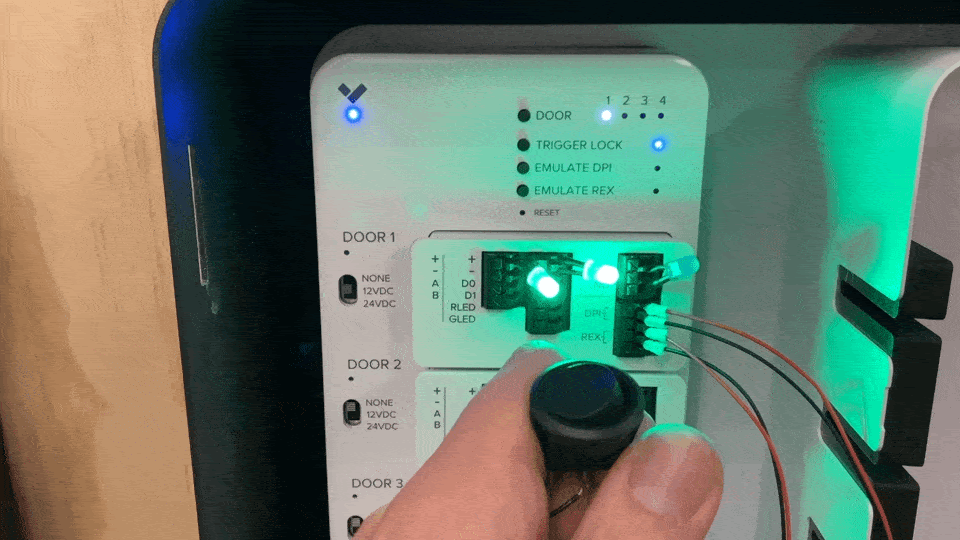

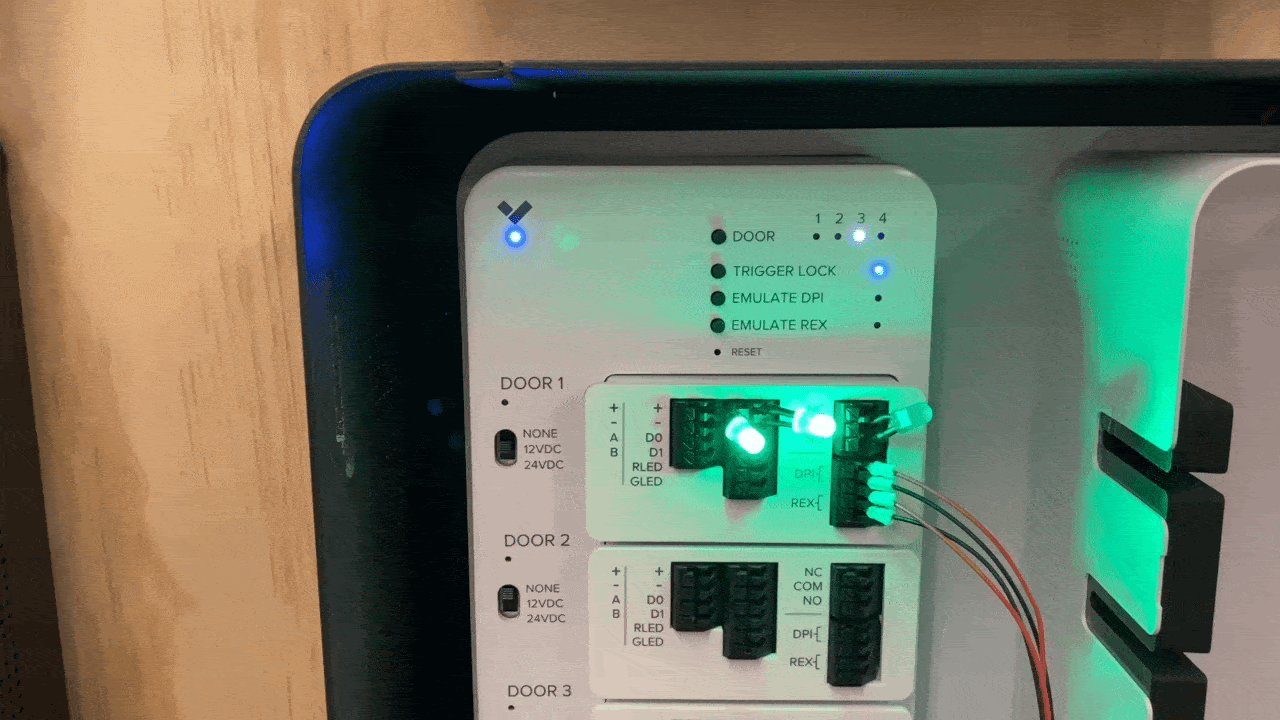

Drücken Sie die DOOR-Taste, um die ausgewählte Tür für den Test durchzuschalten. Die ausgewählte Tür hat ihre entsprechende LED eingeschaltet. Wenn beispielsweise Tür 2 ausgewählt ist, wäre die LED unter 2 eingeschaltet.

2

Sobald Sie eine Tür auswählen, zeigen die 3 LEDs den Status des Stromkreises an, wie unten dargestellt.

Sperrtaste

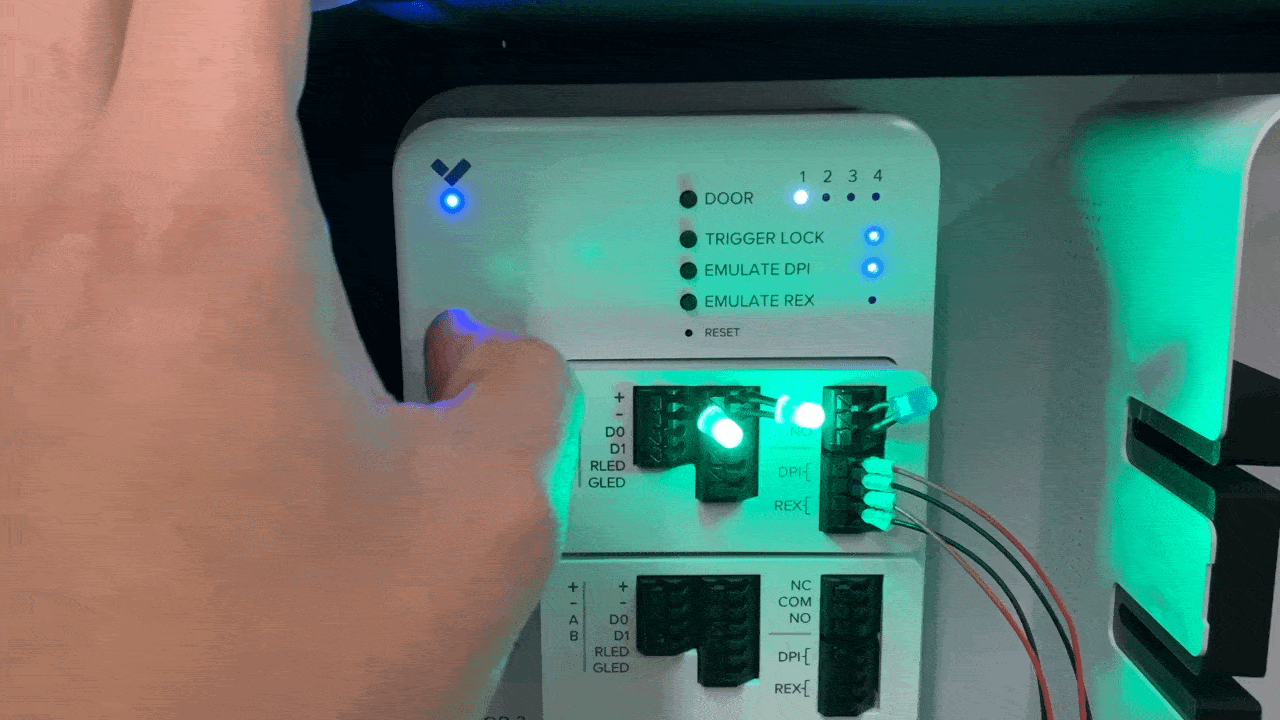

Wenn die LED leuchtet, bedeutet das, dass das Schloss verriegelt ist. Wenn die LED aus ist, ist das Schloss entriegelt.

DPI emulieren-Taste

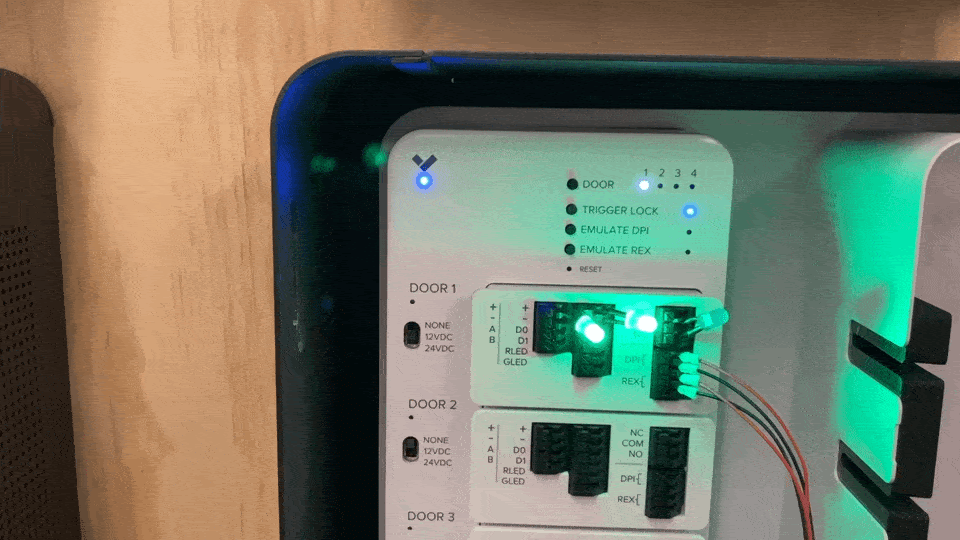

Wenn die Tür geschlossen ist, leuchtet die LED und zeigt an, dass der Stromkreis geschlossen ist. Wenn die Tür offen ist, ist der Stromkreis offen (die LED ist aus).

REX emulieren-Taste

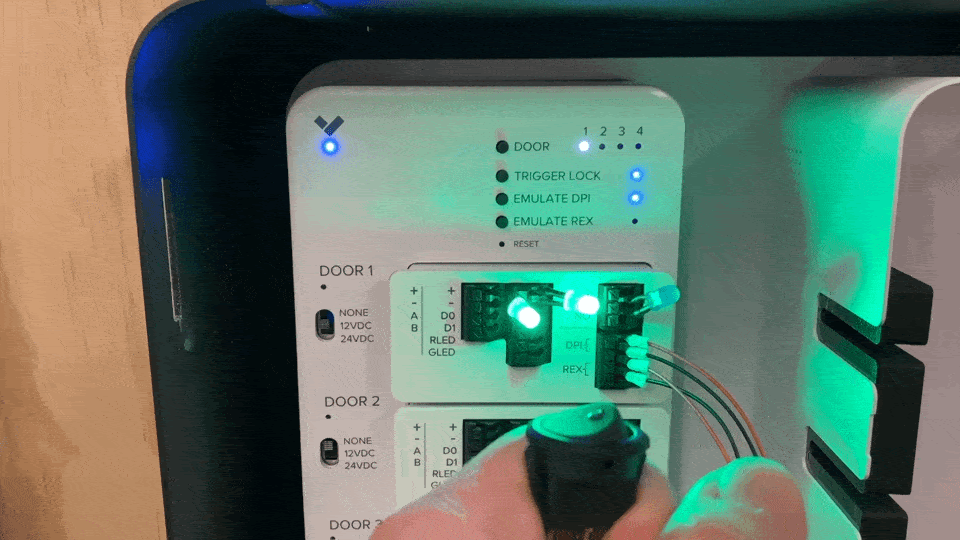

Wenn die REX emulieren Taste ausgelöst wird, ist der Stromkreis geschlossen (die LED leuchtet). Im Ruhezustand, wenn vom REX niemand erkannt wird, ist die LED aus.

Wenn Sie die REX emulieren Taste, schaltet der Controller den aktuellen Zustand von DPI oder REX um.

Beispiel

Wenn die DPI-LED leuchtet, bedeutet das, dass die Tür geschlossen ist. Wenn die REX emulieren Taste gedrückt wird, erlischt die LED (die Tür ist offen).
