Trockenverriegelung am AC41 konfigurieren
Erfahren Sie, wie Sie eine Trockenverriegelung auf einem AC41 einrichten, der nicht wie erwartet verriegelt oder entriegelt
Wenn ein Schloss kontinuierlich entriegelt bleibt, obwohl es von einem Zutritts-Stromversorgungscontroller mit Strom versorgt wird, kann das darauf hinweisen, dass die Eingänge des Controllers eine normalerweise offene (NO) Verbindung benötigen. Dasselbe Problem kann bei einem Controller auftreten, dessen Eingänge normalerweise geschlossen (NC) sind. In diesem Fall bleibt das Schloss dauerhaft verriegelt, und in den Schritten zur Fehlerbehebung sehen Sie die umgekehrten Ergebnisse.
So beheben Sie Fehler
Wenn sich der Schlosszustand nicht wie erwartet ändert, können Sie bestätigen, dass dieses Problem auftritt:
Verwenden Sie ein Multimeter, um die Durchgängigkeit des Schlossrelais des AC41 zu testen (NO/COM bei 0 V):
Im Normalzustand nicht durchgängig.
SCHLOSS AUSLÖSEN Die Taste bewirkt, dass das Relais durchgängig wird.
Testen Sie die Eingänge des Zutritts-Stromversorgungscontrollers.
Überbrücken Sie die Eingänge des Zutritts-Stromversorgungscontrollers. Das Schloss sollte entriegelt werden.
Entfernen Sie die Überbrückung. Das Schloss sollte sich wieder verriegeln.
Verbinden Sie den AC41 wieder mit dem Zutritts-Stromversorgungscontroller. Der Schlosszustand ändert sich nicht, wenn Sie das Schloss am AC41 auslösen.
Analyse
Eine Masseschleife führt dazu, dass der Zutritts-Stromversorgungscontroller die Auslöseereignisse des AC41 nicht erkennt.
Lösung
Verwenden Sie ein Trennrelais zwischen dem AC41 und dem Zutritts-Stromversorgungscontroller. Dadurch wird die Masseschleife unterbrochen, sodass das Schloss wie erwartet entriegelt/verriegelt wird. Siehe Beispiel unten:
Fallstudie
Problem
Bei einer neuen Installation des Zutrittscontrollers (AC41) ließ sich eine Tür nicht verriegeln. Ursache war ein Masseunterschied zwischen dem AC41 und dem Zutritts-Stromversorgungscontroller. Dies wird typischerweise als eine Masseschleife. Um das Problem zu beheben, wurde zwischen dem AC41 und den Eingängen des Zutritts-Stromversorgungscontrollers ein Relais hinzugefügt.
Schritte zur Fehlerbehebung
Prüfen Sie den Zutrittsverlauf der Tür in Verkada Command und verifizieren Sie, ob die Tür einem Verriegelungszeitplan unterlag.
Gehen Sie zur physischen Verdrahtung.
Annahmen
Für diese Fallstudie gibt es 2 Annahmen:
Annahme 1: Die Konfiguration ist so wie angenommen, um die Tür verriegelt zu halten.
Annahme 2: Das Schlossrelais des AC41 funktioniert möglicherweise nicht.
Annahme 1

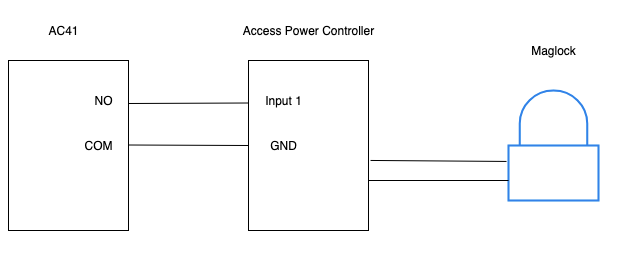

Es war eine Standard-Trockenverdrahtung für dieses Schloss.
Die normalerweise offenen (NO) und Common-(COM)-Anschlüsse des AC41 sind mit den Eingängen eines Zutritts-Stromversorgungscontrollers verbunden.
Der Stromversorgungscontroller versorgt das Magnetschloss mit Strom. Siehe Beispiel unten:
Annahme 2
Das Schlossrelais des AC41 funktioniert möglicherweise nicht. Zur Fehlerbehebung wurden folgende Schritte ausprobiert:
Die Kabel vom AC41 abgeklemmt, um einige Multimeter-Tests durchzuführen.
Die Durchgängigkeit zwischen den NO- und COM-Anschlüssen der AC41-Kassette gemessen. Das Multimeter zeigte einen offenen Stromkreis (OL) an, wie es im nicht ausgelösten Zustand des Relais auch sein sollte.
TRIGGER LOCK gedrückt, und das hohe Summen bestätigte, dass der Stromkreis nun durchgängig war. Damit wurde bestätigt, dass der AC41 funktionierte.
Den AC41 wieder mit dem Zutritts-Stromversorgungscontroller (NO COM) verbunden. Zunächst blieb das Schloss wie erwartet verriegelt (als ob sich die Kabel nicht berührten).
TRIGGER LOCK gedrückt und gehört, wie der AC41 das Schlossrelais umschaltete. Der Stromversorgungscontroller entriegelte das Magnetschloss sofort wie erwartet. Allerdings verriegelte sich das Schloss nicht wieder, nachdem das Relais des AC41 geklickt und zurückgeschaltet hatte.
Den AC41 abgeklemmt und den Fokus auf den Zutritts-Stromversorgungscontroller verlagert. An den Eingängen des Controllers hingen weiterhin 2 Kabel.
Die Kabel getrennt und den Schlosszustand überprüft: verriegelt, was sich vom Zustand unterschied, als der AC41 verbunden war.
Das Zusammenführen der Kabel führte zu einem Kurzschluss im Stromkreis und entriegelte das Schloss. Dieser Test spiegelte wider, was der AC41 tun sollte, und ergab ein anderes Ergebnis als mit angeschlossenem AC41.

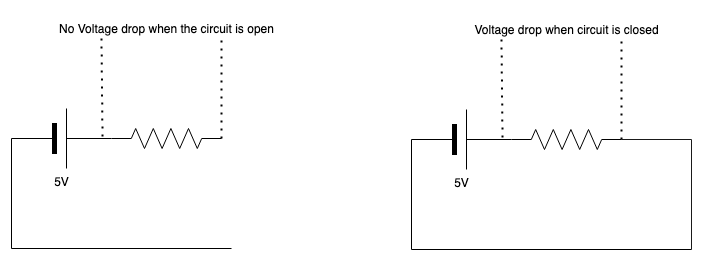

Der Zutritts-Stromversorgungscontroller überwacht seine 2 Eingänge, um zu prüfen, ob er das Magnetschloss entriegeln soll. Er legt an einem Eingang eine Spannung an und misst zur Prüfung die Spannung über einem internen Widerstand. Wenn die Spannung hoch ist, weiß der Stromversorgungscontroller, dass die Verbindung zwischen den beiden Eingängen offen ist. Wenn wir die Eingänge miteinander verbinden, ist die Spannung niedrig und löst das Entriegeln aus.
Unsere Tests zeigen, dass das Schlossrelais des AC41 offen ist, der Stromversorgungscontroller jedoch einen geschlossenen Stromkreis erkennt.
Der AC41 kann das Schlossrelais mit Strom versorgen, da viele Installationen den AC41 zur Stromversorgung des Schlosses verwenden. Dadurch verhält sich das Schlossrelais in einer Trockenverdrahtung nicht wie ein reiner Schalter. Dieses Relais ist mit der Masse des AC41 verbunden. Normalerweise verursacht das keine Probleme, da die Erdung des AC41 und des Stromversorgungscontrollers übereinstimmen.

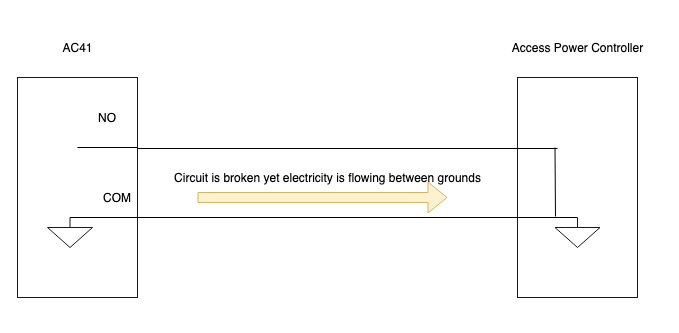

In diesem Fall hatten der AC41 und der Stromversorgungscontroller unterschiedliche Erdungen. Dadurch stimmte die Referenzspannung des AC41 nicht mit der des Stromversorgungscontrollers überein. Der Spannungsunterschied ist es, der den Stromfluss verursacht. Bei einer nicht gemeinsamen Masse floss Strom von einer Masse zur anderen. Dadurch erkannte der Stromversorgungscontroller fälschlicherweise den Eingangsstromkreis als geschlossen.
Lösung
Wir haben ein Trennrelais zwischen dem AC41 und dem Zutritts-Stromversorgungscontroller angeschlossen. Dadurch wurden die Geräte voneinander getrennt, damit kein Strom von einer Masse zur anderen fließt. Unmittelbar nach dem Einbau dieses Relais funktionierte das Magnetschloss wie erwartet.

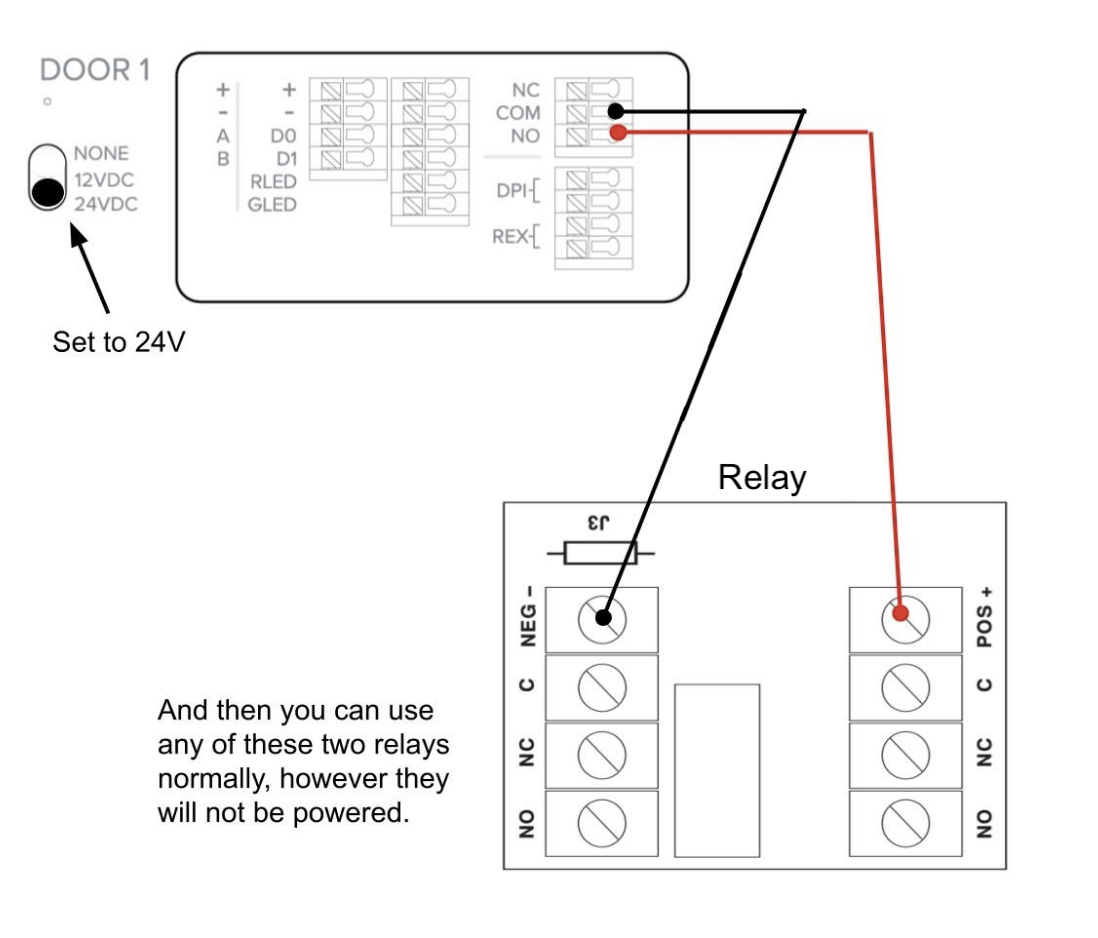

Hier ist die typische Verdrahtung zum Hinzufügen eines Trennrelais zwischen dem AC41 und einem Zutritts-Stromversorgungscontroller. Sie würden das Relais von der AC41-Kassette mit Strom versorgen und dann Common sowie NO oder NC mit den Eingängen am Stromversorgungscontroller verbinden. Verwenden Sie NC, wenn der Stromversorgungscontroller einen normalerweise geschlossenen Stromkreis erwartet, andernfalls NO.
Verdrahtung der AC41-Kassette zum Relais

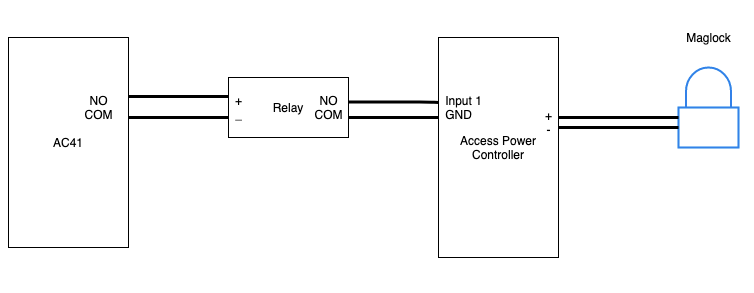

Schaltbild der Lösung
